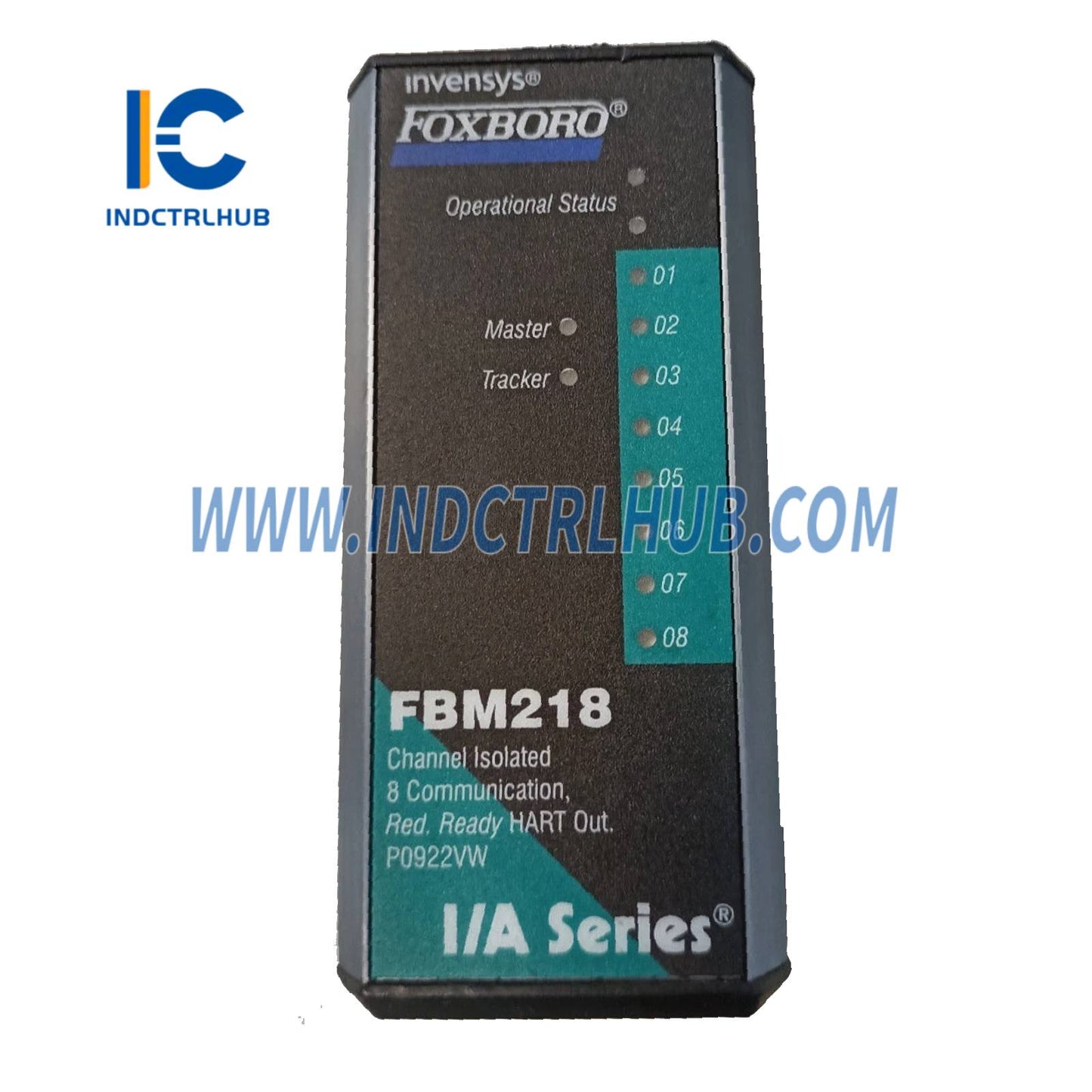

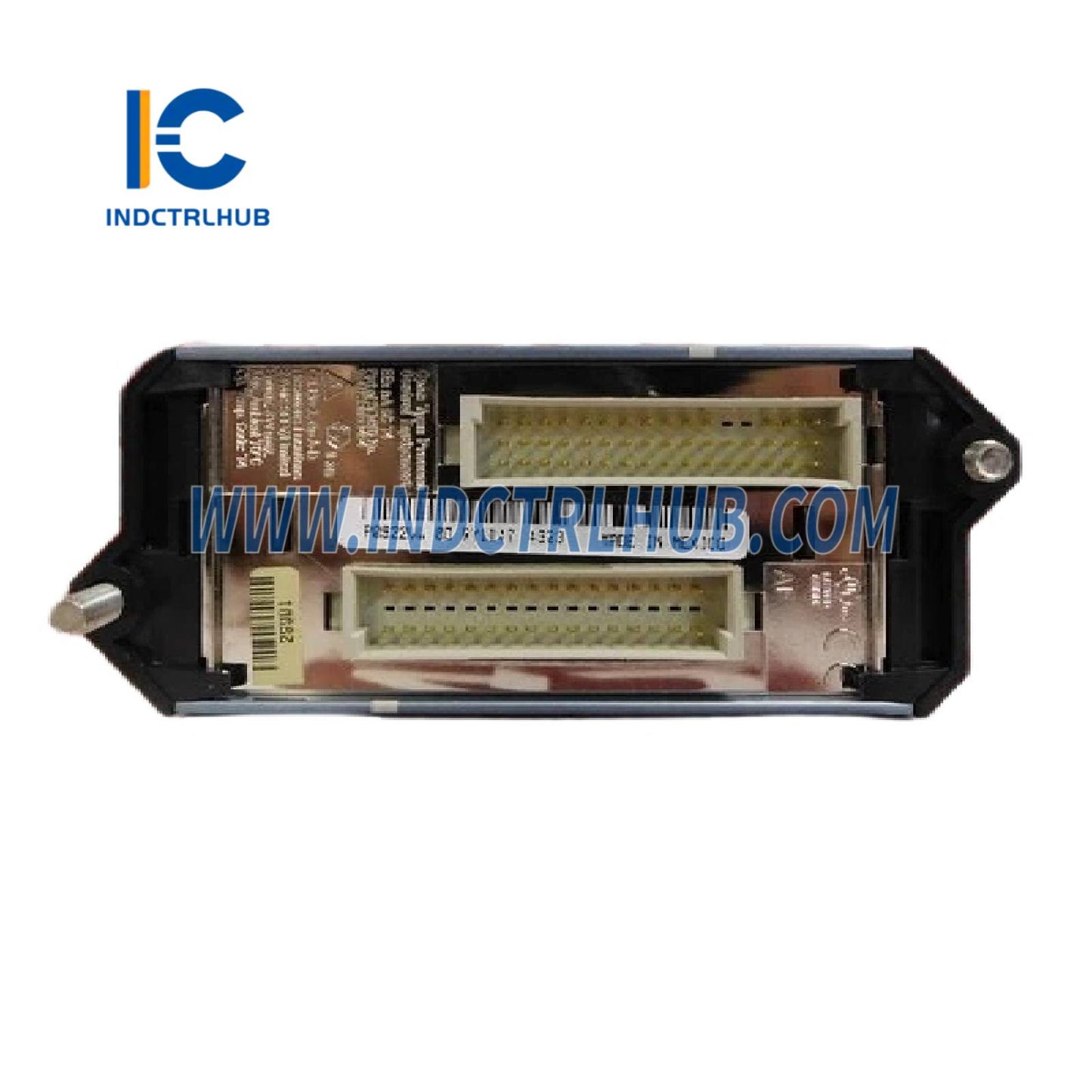

Thông số sản phẩm cho P0922VW (Mô-đun Đầu ra Dự phòng Giao tiếp HART FBM218)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Foxboro (thuộc Schneider Electric) |
| Mã sản phẩm | P0922VW (được thay thế bởi RH922WW) |
| Loại sản phẩm | Mô-đun Đầu ra Dự phòng Giao tiếp HART FBM218 |
| Chức năng | Cung cấp tám kênh đầu ra cách ly cho tín hiệu analog 4 đến 20 mA hoặc tín hiệu số HART chồng lên đầu ra 4 đến 20 mA, người dùng có thể chọn cho từng kênh |
| Độ tương thích hệ thống | Hệ thống Tự động hóa Quá trình Foxboro Evo, giao tiếp với Mô-đun Giao tiếp Fieldbus (FCM) hoặc Bộ xử lý Điều khiển Field (FCP) |
| Tài liệu PSS liên quan | PSS 31H-2S218 |
⚙️ Thông số chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Loại mô-đun | Mô-đun Đầu ra Dự phòng Giao tiếp HART |
| Kênh đầu ra | 8 kênh cách ly, mỗi kênh cung cấp: - Đầu ra analog tiêu chuẩn 4 đến 20 mA - Tín hiệu số HART FSK chồng lên đầu ra 4 đến 20 mA |
| Dự phòng | Cặp mô-đun (Chính và Theo dõi) cung cấp dự phòng ở cấp FBM; đầu ra được nối dây tới một TA qua bộ chuyển đổi dự phòng |
| Phiên bản giao thức HART | Hỗ trợ các phiên bản HART 5, 6 hoặc 7 |
| Giao tiếp | Điểm-điểm, chính/phụ, không đồng bộ, bán song công, 1200 baud |
| Kiểm tra lỗi | Parity trên mỗi byte, CRC 32-bit trên mỗi thông điệp |
| Tốc độ thông điệp | 2 thông điệp mỗi giây cho mỗi thiết bị hiện trường |
| Chu kỳ khối ECB nhanh nhất | 100 ms (tham khảo Hướng dẫn Định cỡ Bộ xử lý Điều khiển để tải tối ưu) |
| Khoảng cách tối đa | Lên đến 3030 m (10.000 ft), theo đặc tả lớp vật lý HART FSK HCF_SPEC-54, Rev 8.1 (giảm khi có rào cản an toàn nội tại) |
| Độ chính xác analog | ±0,05% dải (4 đến 20 mA) |
| Tải đầu ra | Tối đa 750 Ω |
| Tốc độ thay đổi tối đa | 20 mA trong 60 ms |
| Độ phân giải | 13 bit |
| Nguồn cấp vòng lặp | Nguồn cách ly cho mỗi kênh, cách ly điện, giới hạn dòng (~25 mA bình thường, lên đến 100 mA nếu FET đầu ra bị chập), điều chỉnh điện áp |
| Cách ly | Các kênh cách ly điện (quang học và biến áp) với nhau, với đất và logic mô-đun; chịu được 600 V AC trong 1 phút |
| Giao tiếp Fieldbus | Giao tiếp qua Fieldbus HDLC 2 Mbps dự phòng (Đường dẫn A hoặc B) |
| Tỏa nhiệt | 5 W (tối đa) |
🔌 Yêu cầu nguồn điện
| Tính năng | Thông số kỹ thuật |
|---|---|
| Phạm vi điện áp đầu vào | 24 V DC +5%/-10% (dự phòng) |
| Tiêu thụ điện năng | 7 W (tối đa) |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | Mô-đun và TA (PA): -20 đến +70°C (-4 đến +158°F) |
| Độ ẩm tương đối | 5 đến 95% (không ngưng tụ) |
| Độ cao hoạt động | -300 đến +3.000 m (-1.000 đến +10.000 ft) |
| Nhiệt độ lưu trữ | -40 đến +70°C (-40 đến +158°F) |
| Độ cao lưu trữ | -300 đến +12.000 m (-1.000 đến +40.000 ft) |
| Ô nhiễm | Phù hợp với môi trường Lớp G3 (khắc nghiệt) theo ISA S71.04, EIA 364-65 Lớp III |
| Rung động | 7,5 m/s² (0,75 g) từ 5 đến 500 Hz |
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|
| Tương thích điện từ (EMC) | Đáp ứng Chỉ thị EMC Châu Âu 2004/108/EC (trước 20/4/2016) và 2014/30/EU (sau 20/4/2016): - EN61326-1:2013 Lớp A về phát xạ và mức độ miễn nhiễm công nghiệp |
| Tuân thủ RoHS | Tuân thủ Chỉ thị RoHS Châu Âu 2011/65/EU |
| An toàn sản phẩm (UL) | Được liệt kê UL/UL-C cho hệ thống dựa trên vỏ Lớp I, Nhóm A-D, Phân khu 2, T4; đáp ứng yêu cầu Lớp 2 (NFPA 70, CSA C22.1) khi kết nối với bộ xử lý được chỉ định theo Hướng dẫn Người dùng Hệ thống Phụ Standard and Compact 200 Series (B0400FA) |
| ATEX | Chứng nhận DEMKO Ex nA IIC T4 cho vỏ Zone 2 theo Chỉ thị 94/9/EC (trước 20/4/2016) và 2014/34/EU (sau 20/4/2016) khi kết nối theo B0400FA |
| Chứng nhận hàng hải | Được phê duyệt loại ABS và chứng nhận Marine của Bureau Veritas cho Danh mục Môi trường EC31 |
| Hiệu chuẩn | Không yêu cầu hiệu chuẩn cho mô-đun hoặc bộ kết thúc |
📏 Thông số vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Lắp đặt (Mô-đun) | Lắp trên bản đế (ray DIN hoặc giá 19 inch với bộ dụng cụ lắp đặt, theo PSS 31H-2SBASPLT); các mô-đun dự phòng ở vị trí liền kề (1-2, 3-4, 5-6 hoặc 7-8) |
| Lắp đặt (TA) | Ray DIN (32 mm hoặc 35 mm) |
| Trọng lượng (Mô-đun) | Khoảng 284 g (10 oz) |
| Trọng lượng (TA) | Ép: khoảng 181 g (0,40 lb) |
| Kích thước (Mô-đun) | Chiều cao: 102 mm (4 in), 114 mm (4,5 in) với tai gắn Chiều rộng: 45 mm (1,75 in) Chiều sâu: 104 mm (4,11 in) |
| Kích thước (TA) | Tham khảo trang 10 (TA Ép, kích thước danh nghĩa không liệt kê rõ nhưng phù hợp với series) |
🔗 Bộ kết thúc và cáp
| Tính năng | Thông số kỹ thuật |
|---|---|
| Mã TA | RH926SP (thay thế P0926SP, P0917XV) |
| Loại kết thúc | Ép (Polyamide) |
| Loại cáp TA | Loại 1 (đầu nối D-subminiature 25 chân đực) |
| Chứng nhận TA | Loại 1: UL/UL-C liệt kê cho Lớp I, Nhóm A-D, Phân khu 2, T4; DEMKO chứng nhận Ex nA IIC T4 cho Zone 2 Loại 2: UL/UL-C và DEMKO chứng nhận là thiết bị liên quan cho mạch hiện trường không cháy nổ (Lớp I, Nhóm A-D, Phân khu 2; Zone 2, Nhóm IIC); Lớp 2 năng lượng giới hạn (60 V DC, 30 V AC, 100 VA hoặc thấp hơn) |
| Bộ chuyển đổi dự phòng | RH916QD (thay thế P0916QD) |
| Chiều dài cáp | Lên đến 30 m (98 ft): 0,5 m, 1,0 m, 2,0 m, 3,0 m, 5,0 m, 10,0 m, 15,0 m, 20,0 m, 25,0 m, 30,0 m |
| Vật liệu cáp | Polyurethane (P/PVC) hoặc Low Smoke Zero Halogen (LSZH) |
| Mã cáp | P/PVC: RH916DA, RH916DB, RH931RM, RH916DC, RH916DD, RH916DE, RH916DF, RH916DG, RH916DH, RH916DJ LSZH: RH928AA, RH928AB, RH928AC, RH928AD, RH928AE, RH928AF, RH928AG, RH928AH, RH928AJ, RH928AK |
| Điện dây hiện trường (Ép) | Đặc/Tết: 0,2 đến 4 mm² / 0,2 đến 2,5 mm² (24 đến 12 AWG) Tết có đầu cos: 0,2 đến 2,5 mm² |
🔧 Tính năng bổ sung
| Tính năng | Chi tiết |
|---|---|
| Dự phòng | Cấu hình cặp Chính/Theo dõi; đầu ra kết hợp nối tiếp qua bộ chuyển đổi dự phòng (RH916QD); mô-đun hỏng đầu ra 0 mA, mô-đun khỏe duy trì dòng |
| Tùy chọn an toàn khi lỗi | Cấu hình được: Hành động an toàn khi lỗi (Giữ/Lùi lại), Dữ liệu lùi lại an toàn khi lỗi đầu ra analog (0 mA mỗi kênh), Bật an toàn khi lỗi Fieldbus, Thời gian trễ an toàn khi lỗi Fieldbus |
| Thiết kế vật lý | Vỏ nhôm đùn chắc chắn bảo vệ mạch |
| Chỉ báo trực quan | Đèn LED cho trạng thái hoạt động, hoạt động giao tiếp kênh và trạng thái Chính/Theo dõi |
| Tháo/lắp thay thế | Có thể tháo/lắp mà không cần ngắt dây hiện trường, nguồn hoặc giao tiếp |
| Lệnh HART | Hỗ trợ lệnh chung, thực hành phổ biến và lệnh thiết bị cụ thể qua Bộ cấu hình Thiết bị Hiện trường Thông minh (IFDC, PSS 21S-8A2 B3); không có chế độ bùng nổ |
| Điện trở vòng lặp | Đủ cho Thiết bị Cầm tay HART hoặc PC20 IFDC (PSS 2A-1Z3 E) |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã sản phẩm | P0922VW (Mô-đun FBM218, được thay thế bởi RH922WW) |
| Bộ chuyển đổi dự phòng | RH916QD (thay thế P0916QD) |
| Mã TA | RH926SP (thay thế P0926SP, P0917XV) |
| Điều kiện sử dụng | Phải được lắp đặt theo Hướng dẫn Người dùng Hệ thống Phụ Standard and Compact 200 Series (B0400FA) |
