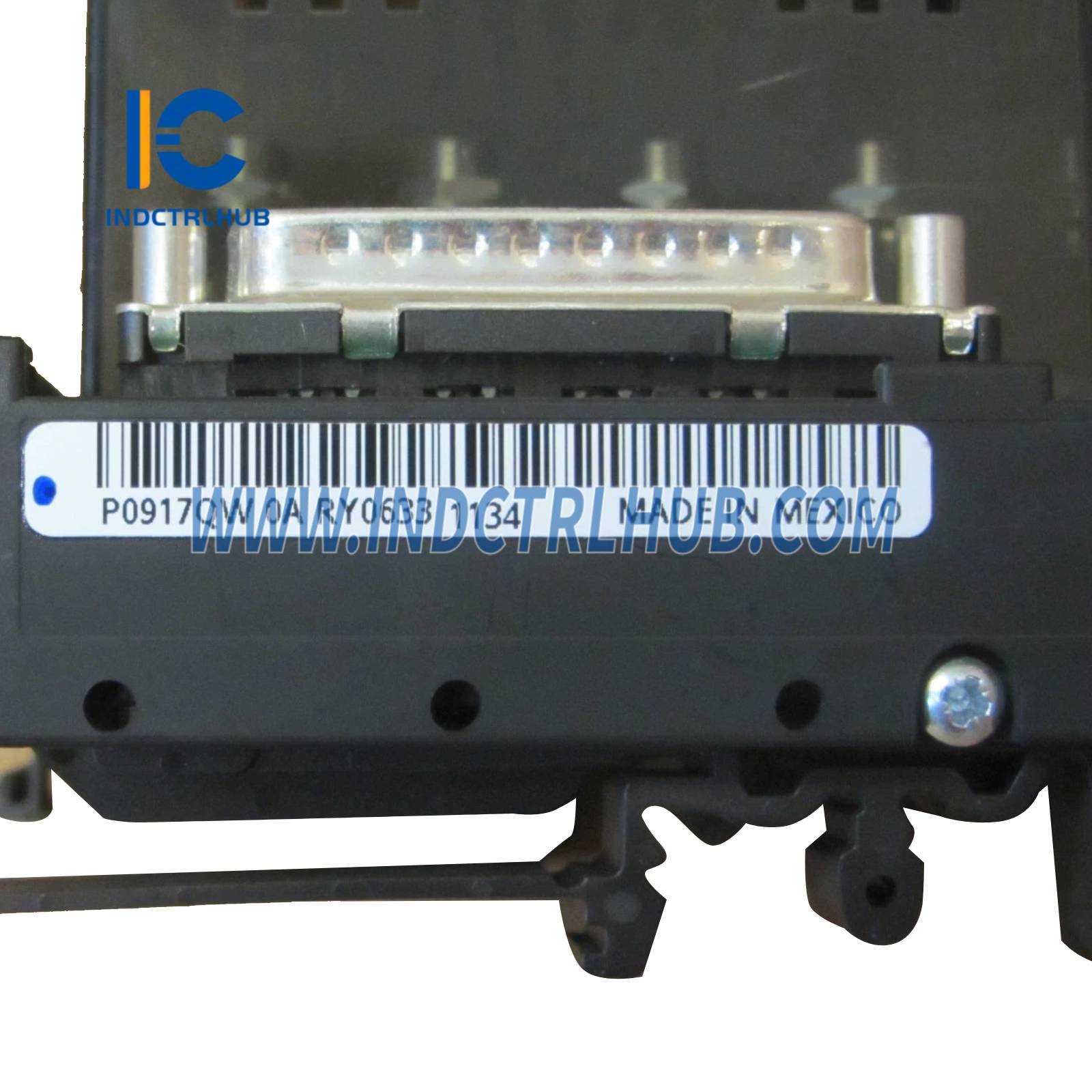

Thông số sản phẩm cho Bộ kết thúc P0917QW
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Foxboro (thuộc Schneider Electric) |
| Mã phụ tùng | P0917QW (được thay thế bởi RH917QW) |
| Loại sản phẩm | Bộ kết thúc (TA) cho FBM205 |
| Chức năng | Giao diện bốn kênh đầu vào analog 0 đến 20 mA và bốn kênh đầu ra analog 0 đến 20 mA cho FBM205 |
| FBM liên quan | FBM205 (Mô-đun giao diện I/O 0 đến 20 mA dự phòng) |
| Độ tương thích hệ thống | Hệ thống tự động hóa quy trình Foxboro Evo, Hệ thống con FBM Chuỗi 200 tiêu chuẩn |
⚙️ Thông số chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Đầu vào tín hiệu | |
| - Loại | Đầu vào analog một chiều 0 đến 20 mA (4 kênh) |
| - Số kênh | 4 kênh đầu vào cách ly nhóm |
| - Trở kháng đầu vào | 60 Ω danh định (điện trở trong bộ chuyển đổi dự phòng) |
| Đầu ra tín hiệu | |
| - Loại | Đầu ra analog một chiều 0 đến 20 mA (4 kênh) |
| - Số kênh | 4 kênh đầu ra cách ly nhóm |
| - Tải đầu ra | Tối đa 750 Ω |
| Tính năng đặc biệt | Bao gồm các jack chuyển mạch tích hợp cho mỗi kênh đầu ra; chấp nhận phích cắm chuyển mạch từ Trạm chuyển mạch đầu ra dòng VA (Foxboro P/N P0900HJ) hoặc các nguồn 20 mA bên ngoài khác |
| Loại kết nối | Đầu nối ép; kết nối với FBM qua cáp kết thúc D-subminiature 25 chân đực qua bộ chuyển đổi dự phòng (RH916NN) |
| Cáp hỗ trợ | Loại 1 (P/PVC hoặc LSZH): RH916DA–RH916DJ (P/PVC) hoặc RH928AA–RH928AK (LSZH); chiều dài từ 0,5 m (1,6 ft) đến 30 m (98,4 ft) |
| Chất liệu cáp | Polyurethane (P/PVC) hoặc Low Smoke Zero Halogen (LSZH) |
| Bộ chuyển đổi dự phòng | RH916NN (thay thế P0916NN) cần thiết cho cấu hình FBM205 dự phòng |
| Yêu cầu nguồn | Không có (thiết bị thụ động; nguồn do FBM205 cung cấp) |
| Hiệu chuẩn | Không cần hiệu chuẩn |

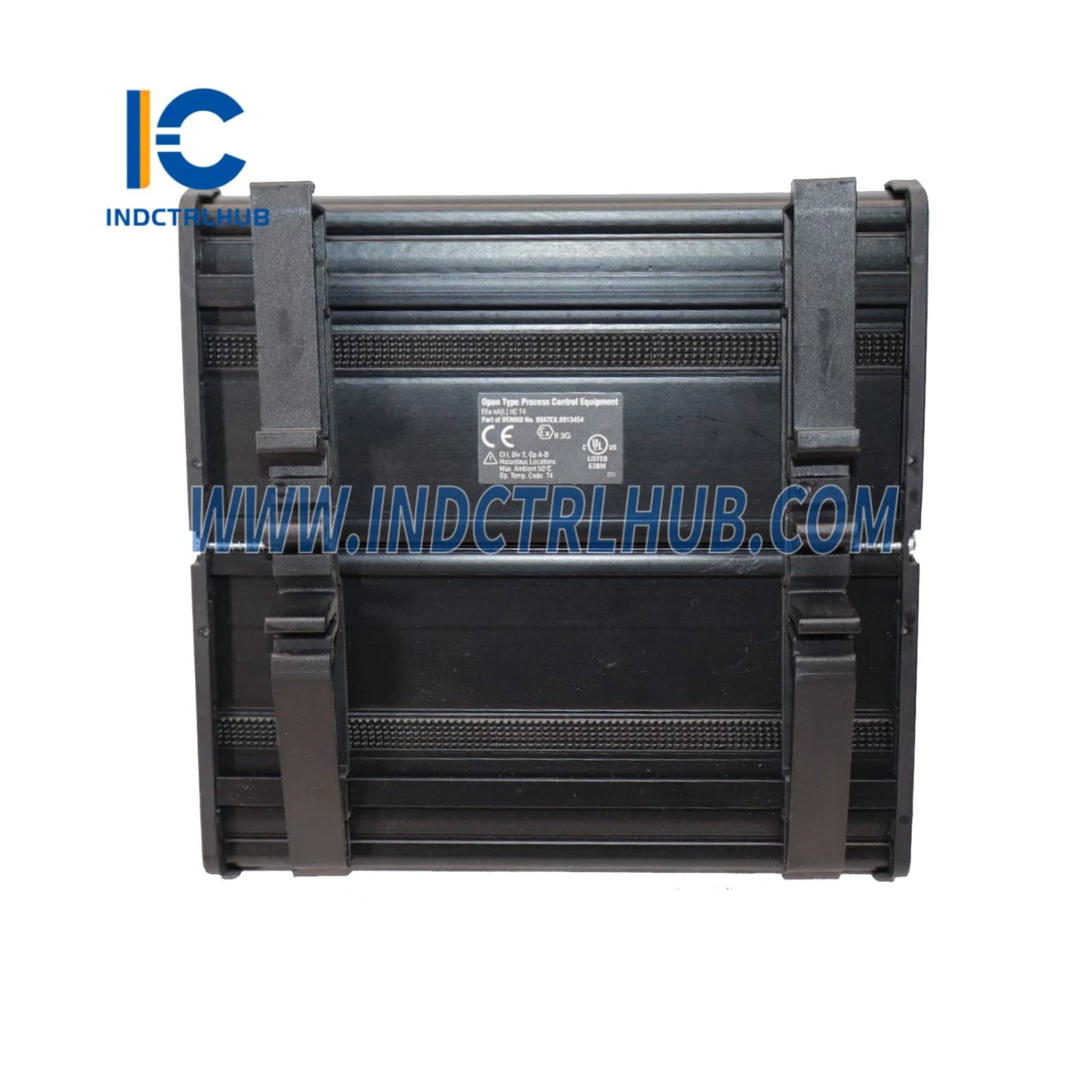

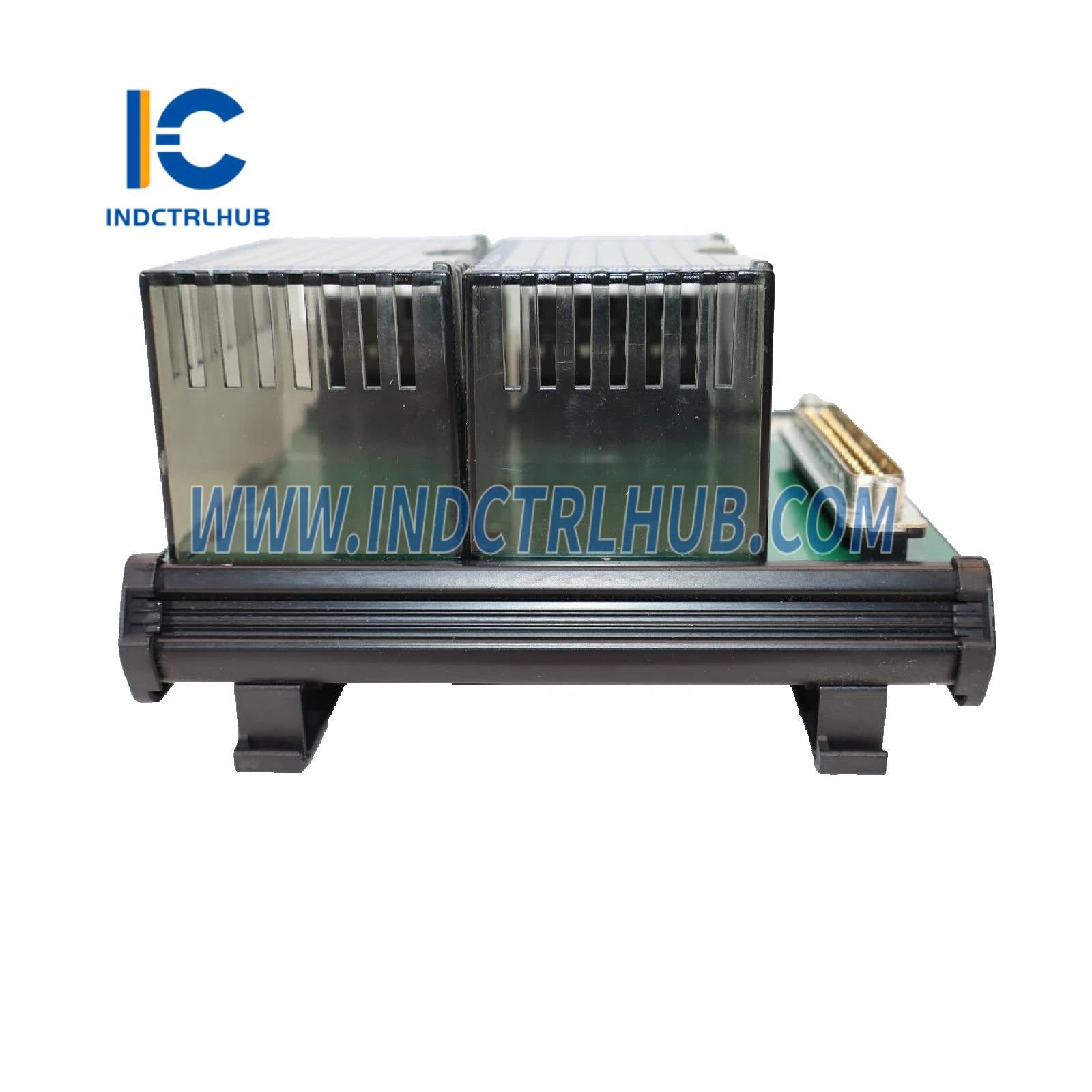

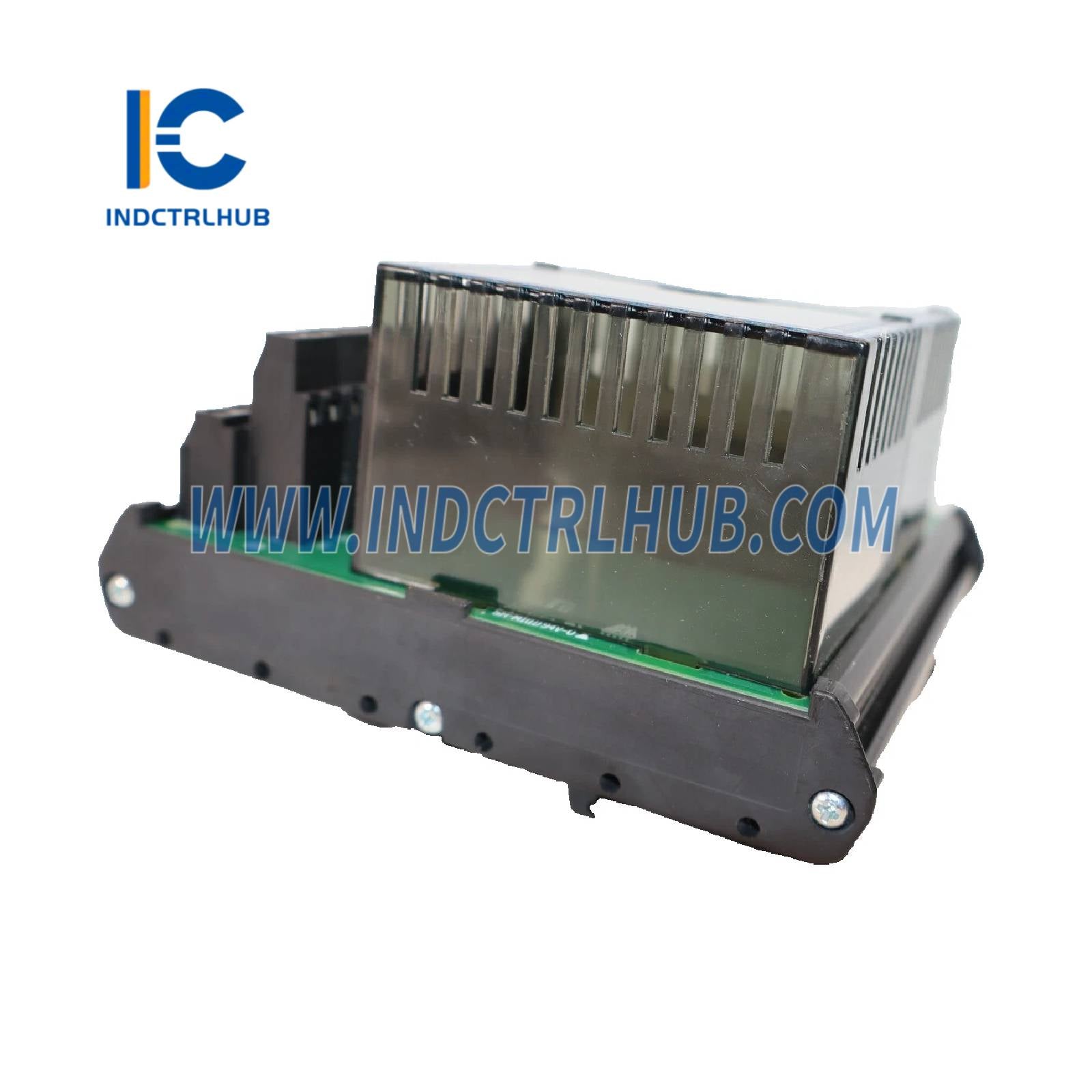

🔌 Thông số vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Chất liệu | Polyamide (PA) |
| Khối lượng | Khoảng 159 g (0,35 lb) cho loại ép |
| Kích thước | Không được mô tả rõ ràng cho P0917QW; điển hình cho các TA FBM: Rộng ~267–286 mm, Cao ~125 mm (tham khảo P0917JP cho kích thước TA tương tự) |
| Lắp đặt | Thanh DIN (32 mm hoặc 35 mm) |
| Khối đầu cuối | Đầu vào: 3 tầng, 4 vị trí; Đầu ra: 3 tầng, 4 vị trí; Jack chuyển mạch đầu ra: 4 |
| Kết nối đầu cuối trường | Ép: 0,2 đến 4 mm² (24 đến 12 AWG) dây đặc, 0,2 đến 2,5 mm² dây bện, 0,2 đến 2,5 mm² có/không có ferrule |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -20 đến +70°C (-4 đến +158°F) (chất liệu PA) |
| Nhiệt độ lưu trữ | -40 đến +70°C (-40 đến +158°F) |
| Độ ẩm tương đối | 5 đến 95% (không ngưng tụ) |
| Độ cao hoạt động | -300 đến +3.000 m (-1.000 đến +10.000 ft) |
| Độ cao lưu trữ | -300 đến +12.000 m (-1.000 đến +40.000 ft) |
| Ô nhiễm | Lớp G3 (Khắc nghiệt) theo ISA S71.04; Tiêu chuẩn EIA 364-65, Lớp III |
| Rung động | 0,75 m/s² (5 đến 500 Hz) |
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|
| Các loại chứng nhận | Loại 4, Loại 5 (xem định nghĩa bên dưới) |
| Chứng nhận Loại 4 | Tất cả mạch trường là năng lượng giới hạn lớp 2 (60 V dc, 30 V ac, 100 VA hoặc thấp hơn) nếu thiết bị do khách hàng cung cấp đáp ứng giới hạn lớp 2 |
| Chứng nhận Loại 5 | TA và mạch trường của nó chỉ dùng trong các vị trí thông thường (không nguy hiểm) |
| Lưu ý | Chứng nhận DEMKO (Ex nA IIC T4 cho Vùng 2) không áp dụng cho P0917QW/RH917QW |
| Tuân thủ EMC | Đáp ứng Chỉ thị EMC Châu Âu 2014/30/EU; EN61326-1:2013 Cấp A về phát xạ và mức độ miễn nhiễm công nghiệp |
| Tuân thủ RoHS | Tuân thủ Chỉ thị RoHS Châu Âu 2011/65/EU |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã phụ tùng | P0917QW (được thay thế bởi RH917QW) |
| FBM liên quan | FBM205 (Mô-đun giao diện I/O 0 đến 20 mA dự phòng) |
| Các TA khác cho FBM205 | RH916XL (ép), P0917JP (đầu cốt vòng) |
| Bộ chuyển đổi dự phòng | RH916NN (thay thế P0916NN) |
| Điều kiện sử dụng | Phải được lắp đặt và sử dụng theo hướng dẫn trong Hướng dẫn sử dụng Hệ thống con Chuỗi 200 Tiêu chuẩn và Nhỏ gọn (B0400FA) |
