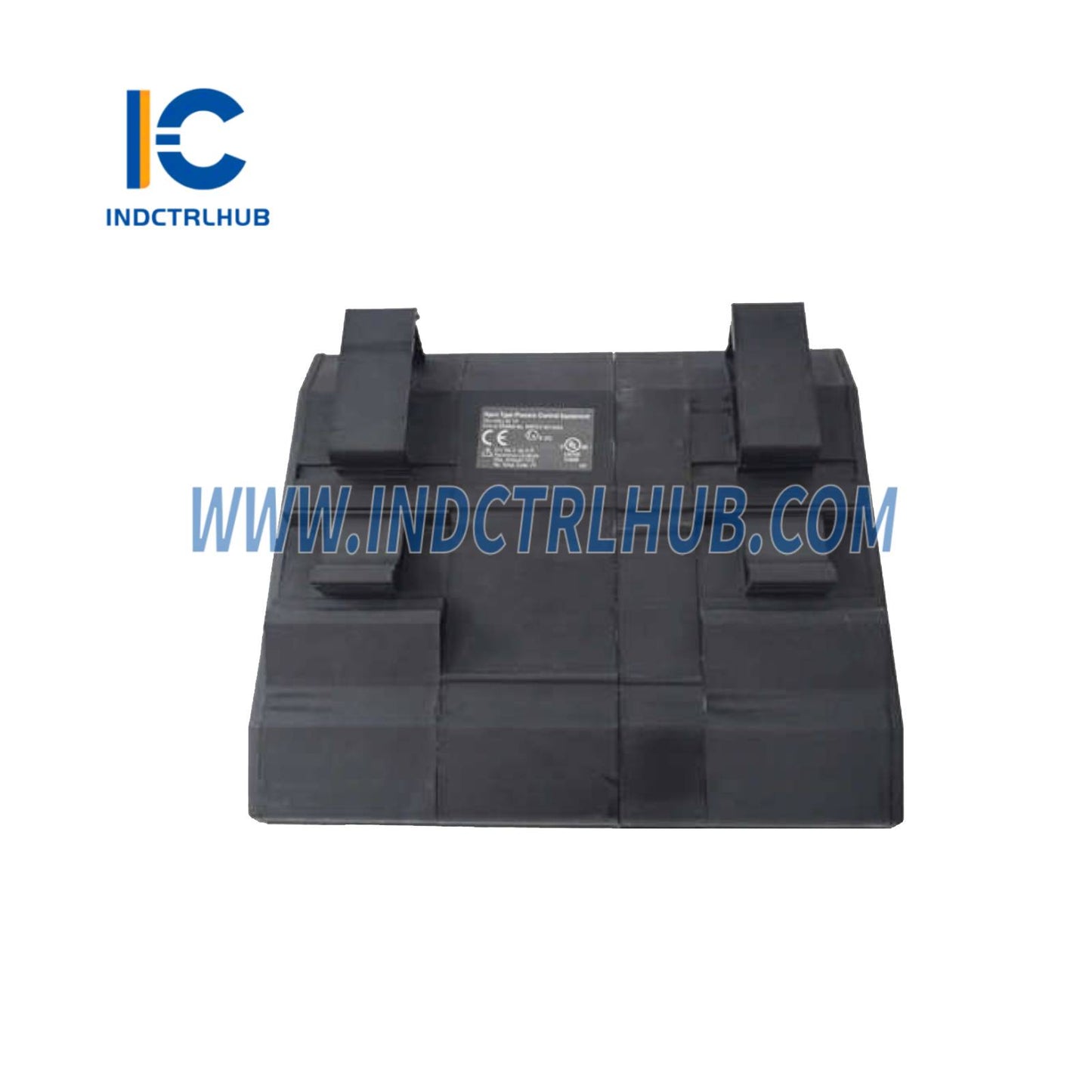

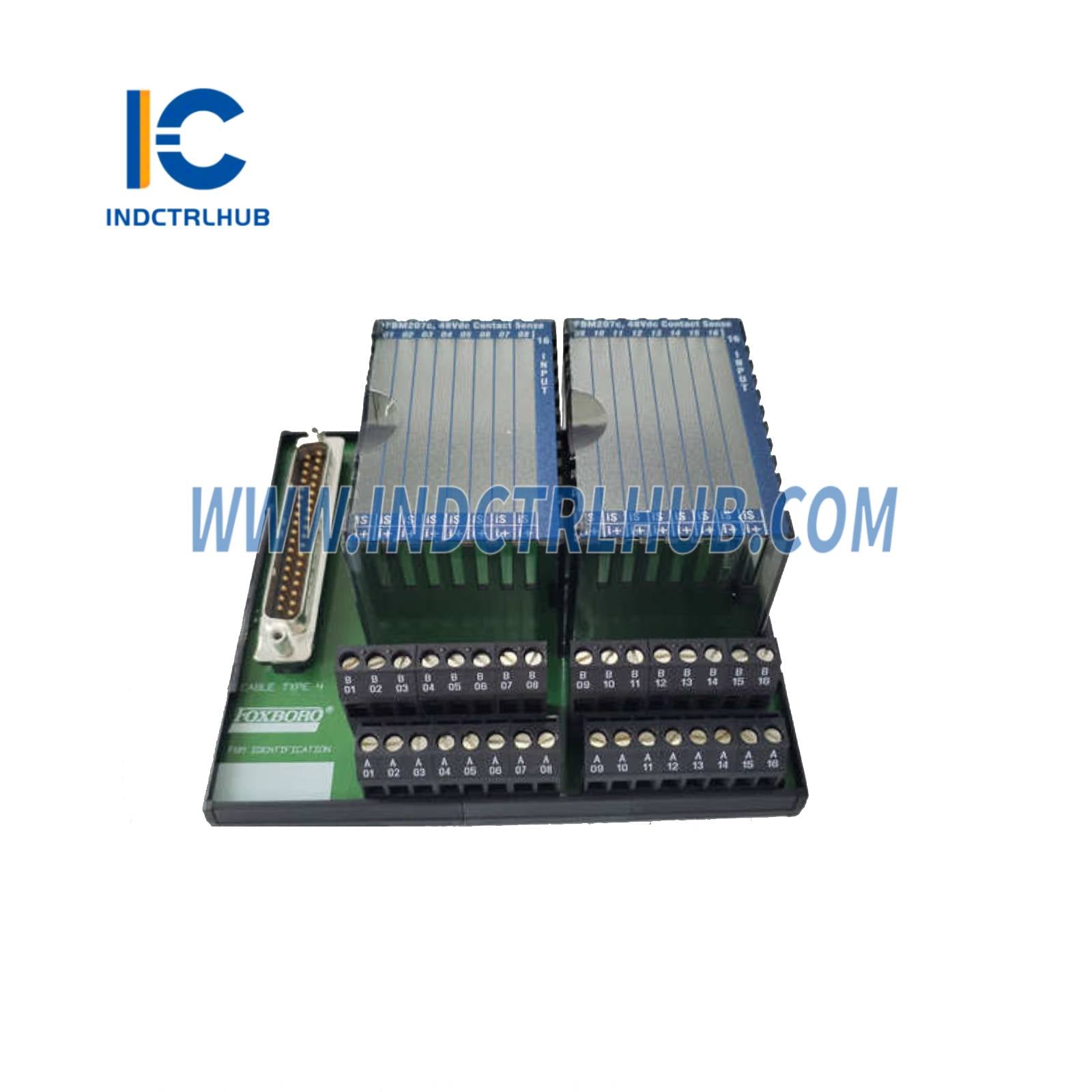

Thông số sản phẩm cho P0917MG (Bộ kết thúc)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Foxboro (thuộc Schneider Electric) |
| Mã bộ phận | P0917MG (được thay thế bởi RH917MG) |
| Loại sản phẩm | Bộ kết thúc (Đầu nối nén) |
| Chức năng | Kết nối tín hiệu I/O hiện trường với mô-đun FBM207c cho 16 kênh đầu vào cảm biến tiếp điểm ở 48 V DC |
| Khả năng tương thích hệ thống | Hệ thống con Foxboro Evo Standard 200 Series, sử dụng với FBM207c (RH917GY, thay thế P0917GY) |
| Tài liệu PSS liên quan | PSS 31H-2S207 |
⚙️ Thông số chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Tín hiệu đầu vào | 16 kênh cảm biến tiếp điểm, 48 V DC tiếp điểm làm ướt từ FBM207c |
| Cách ly | Cách ly kênh do FBM207c cung cấp (mỗi kênh cách ly điện phân với các kênh khác và đất) |
| Điện áp mạch hở | 48 V DC ± 15% (do FBM207c cung cấp) |
| Dòng ngắn mạch | 3.2 mA (điển hình) |
| Logic Một (Trạng thái Bật) | Điện trở: 1.0 kΩ (tối đa) |
| Logic Không (Trạng thái Tắt) | Điện trở: 100 kΩ (tối thiểu) |
| Loại kết thúc | Đầu nối nén |
| Loại cáp | Loại 4 (đầu nối D-subminiature 37 chân đực) |
| Chiều dài cáp | Lên đến 30 m (98 ft), có các chiều dài: 0.5 m, 1.0 m, 2.0 m, 3.0 m, 5.0 m, 10.0 m, 15.0 m, 20.0 m, 25.0 m, 30.0 m (xem Bảng 2, Trang 12–13) |
| Vật liệu cáp | - Polyurethane/PVC: -20 đến +70°C (-4 đến +158°F) - Low Smoke Zero Halogen (LSZH): -40 đến +105°C (-40 đến +221°F) |
| Mã bộ phận cáp | - P/PVC: RH916FG, RH916FH, RH931RQ, RH916FJ, RH916FK, RH916FL, RH916FM, RH916FN, RH916FP, RH916FQ - LSZH: RH928BA, RH928BB, RH928BC, RH928BD, RH928BE, RH928BF, RH928BG, RH928BH, RH928BJ, RH928BK |
| Hỗ trợ dự phòng | Tương thích với mô-đun FBM207c đơn hoặc dự phòng qua bộ chuyển đổi dự phòng (RH926ZY, thay thế P0926ZY) |
| Điện dây hiện trường | - Kích thước chấp nhận: Dây đặc/dây bện: 0.2 đến 4 mm² / 0.2 đến 2.5 mm², AWG 24 đến 12 - Dây bện có đầu cos: 0.2 đến 2.5 mm² (có hoặc không có cổ nhựa) |
| Khối đầu cuối | - Đầu vào: 2 tầng, 16 vị trí - Kích thích: 2 tầng, 4 vị trí |
📏 Thông số vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Lắp đặt | Lắp trên thanh DIN, tương thích với thanh DIN 32 mm (1.26 in) và 35 mm (1.38 in) |
| Kích thước | - Chiều cao: 127 mm (5.02 in) hoặc 146 mm (5.75 in) (Trang 14, biến thể chính xác không được chỉ định cho P0917MG) - Chiều rộng và chiều sâu: Không được chỉ định, điển hình cho các bộ kết thúc nén |
| Trọng lượng | - 272 g (0.60 lb) cho phiên bản 127 mm - 317 g (0.70 lb) cho phiên bản 146 mm (Trang 8) |
| Vật liệu | Polyamide (PA) |
| Màu sắc | Xanh đậm (nhóm gia đình riêng biệt) |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -20 đến +70°C (-4 đến +158°F) |
| Độ ẩm hoạt động | 5 đến 95% (không ngưng tụ) |
| Nhiệt độ lưu trữ | -40 đến +70°C (-40 đến +158°F) |
| Độ ẩm lưu trữ | 5 đến 95% (không ngưng tụ) |
| Ô nhiễm | Lớp G3 (khắc nghiệt) theo ISA S71.04 |
| Rung động | 7.5 m/s² từ 5 đến 500 Hz |
✅ Tuân thủ quy định
| Loại chứng nhận | Chi tiết |
|---|---|
| EMC | Tuân thủ Chỉ thị EMC châu Âu 2004/108/EC (trước ngày 20 tháng 4 năm 2016) và 2014/30/EU (từ ngày 20 tháng 4 năm 2016); đáp ứng mức phát xạ và mức miễn nhiễm công nghiệp EN61326-1:2013 Lớp A |
| RoHS | Tuân thủ Chỉ thị RoHS châu Âu 2011/65/EU |
| An toàn sản phẩm | - Được UL/UL-C liệt kê phù hợp cho các vị trí nguy hiểm Lớp I, Nhóm A-D, Phân khu 2, T4 (Loại 1) - Được UL/UL-C liệt kê là thiết bị liên quan cho mạch hiện trường không cháy nổ trong Lớp I, Nhóm A-D, Phân khu 2 (Loại 2) khi kết nối với các FBM Series 200 được chỉ định (theo B0400FA) - Được DEMKO chứng nhận EEx nA IIC T4 cho Vùng 2 (Loại 1) - Được DEMKO chứng nhận là thiết bị liên quan cho mạch hiện trường Nhóm IIC, Vùng 2 (Loại 2) - Mạch hiện trường đáp ứng năng lượng giới hạn Lớp 2 (60 V DC, 30 V AC, 100 VA hoặc thấp hơn) nếu thiết bị khách hàng tuân thủ |
| Chứng nhận hàng hải | Được phê duyệt loại ABS và chứng nhận Marine của Bureau Veritas cho Danh mục Môi trường EC31 |
| Điều kiện sử dụng | Theo Hướng dẫn người dùng Hệ thống con Standard và Compact 200 Series (B0400FA) |
🔧 Tính năng bổ sung
| Tính năng | Chi tiết |
|---|---|
| Điều chỉnh tín hiệu | Không có điều chỉnh tín hiệu bổ sung (TA thụ động, dựa vào FBM207c để làm ướt tiếp điểm) |
| Kết nối | Kết nối với đế FBM207c qua cáp kết thúc loại 4; bộ chuyển đổi dự phòng (RH926ZY) cho cặp FBM207c dự phòng |
| Ghi chú đi dây | - Không cần tải cho hoạt động kênh đầu vào - Tải cảm ứng DC có thể cần diode |
| Khả năng tương thích | Hỗ trợ FBM207c (cảm biến tiếp điểm 48 V DC); không tương thích với FBM207 hoặc FBM207b |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã bộ phận | P0917MG (được thay thế bởi RH917MG) |
| Mã bộ phận đã thay thế | P0917MF |
| Thành phần liên quan | - Mô-đun FBM207c: RH917GY (thay thế P0917GY) - Bộ chuyển đổi dự phòng: RH926ZY (thay thế P0926ZY) - Cáp kết thúc: Xem Bảng 2 (Trang 12–13) - TA thay thế: P0917MJ (đầu cos vòng, thay thế P0917MH) |
| Tài liệu PSS liên quan | - PSS 31H-2SOV: Tổng quan Hệ thống con Standard 200 Series - PSS 31H-2CERTS: Chứng nhận cơ quan - PSS 31H-2SBASPLT: Đế Standard 200 Series |
