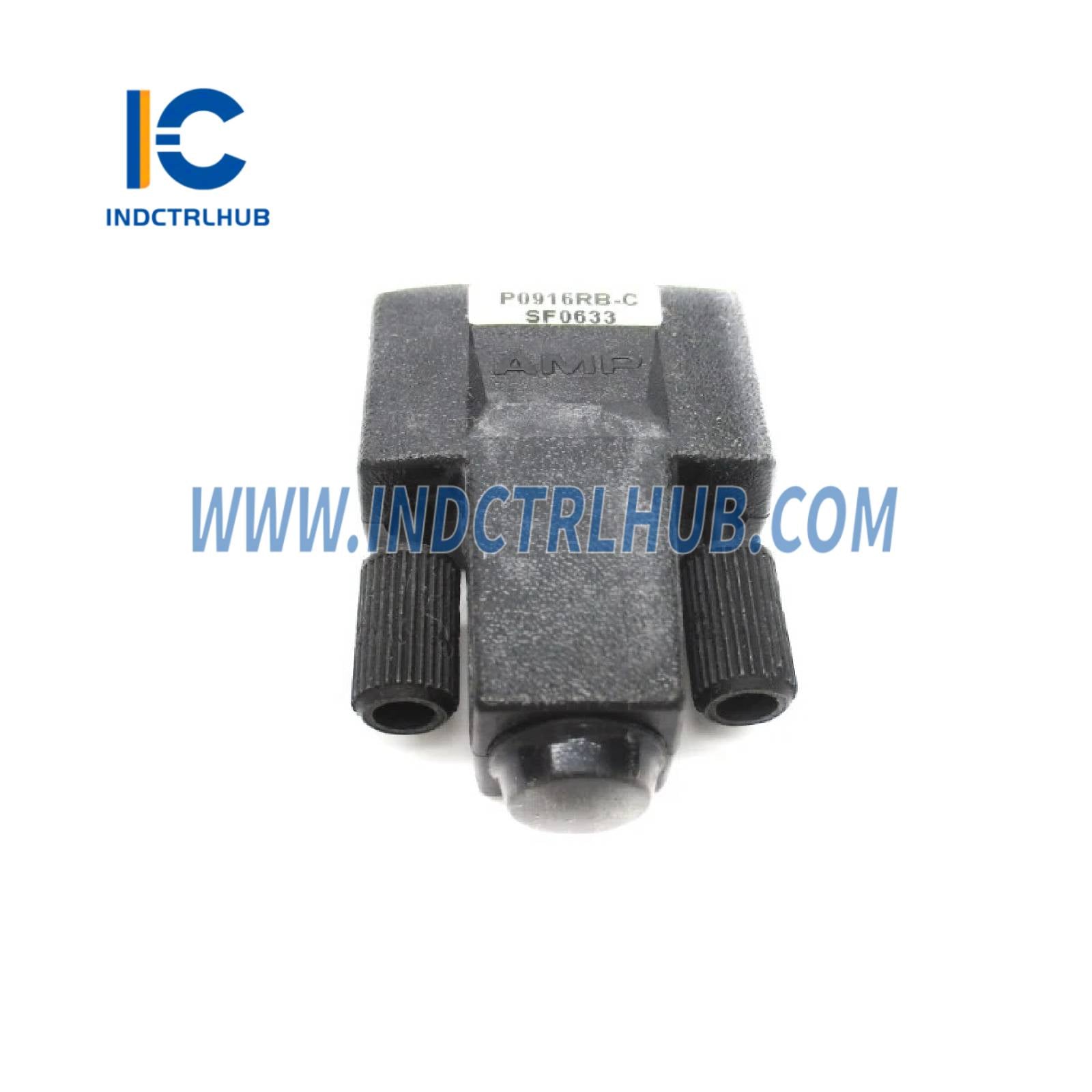

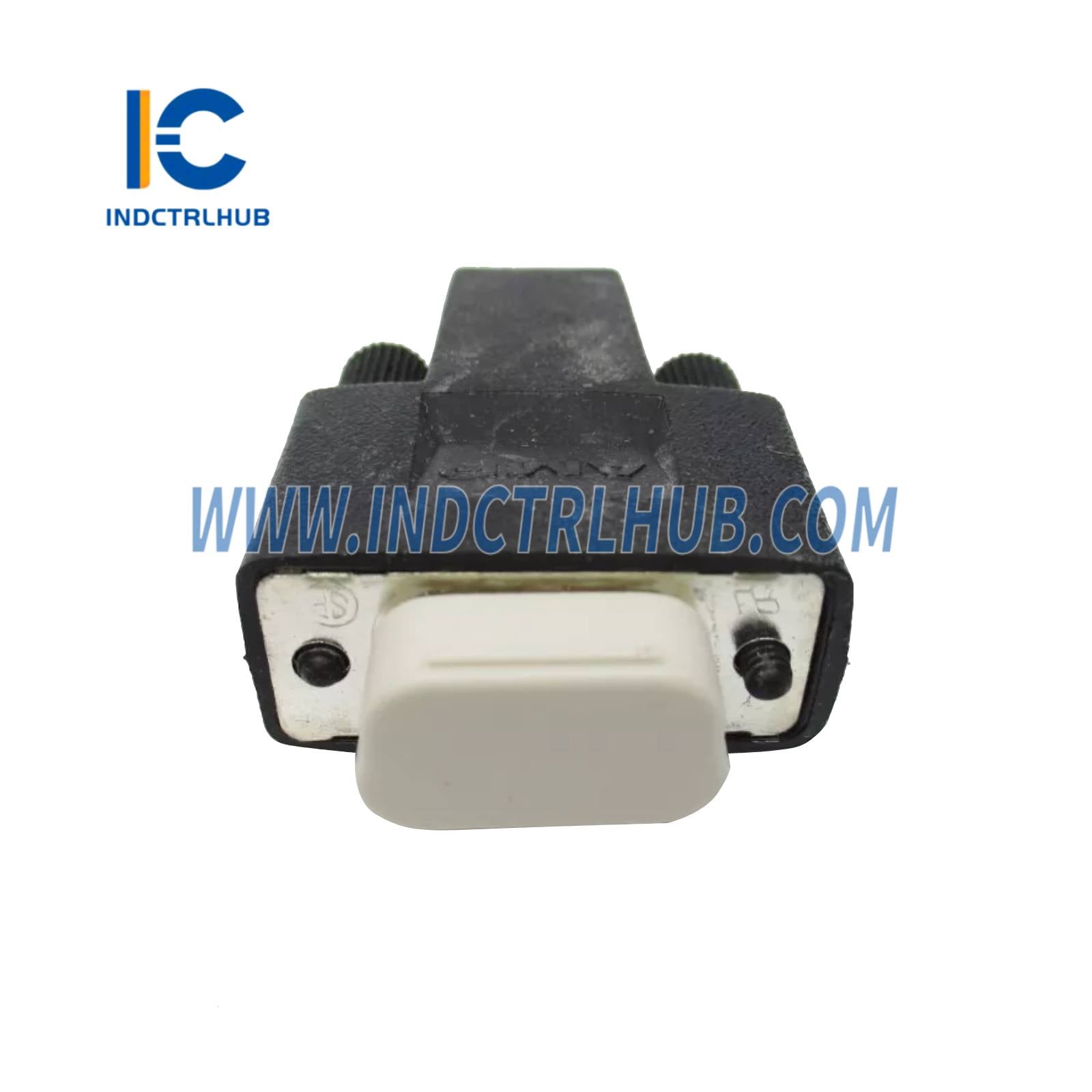

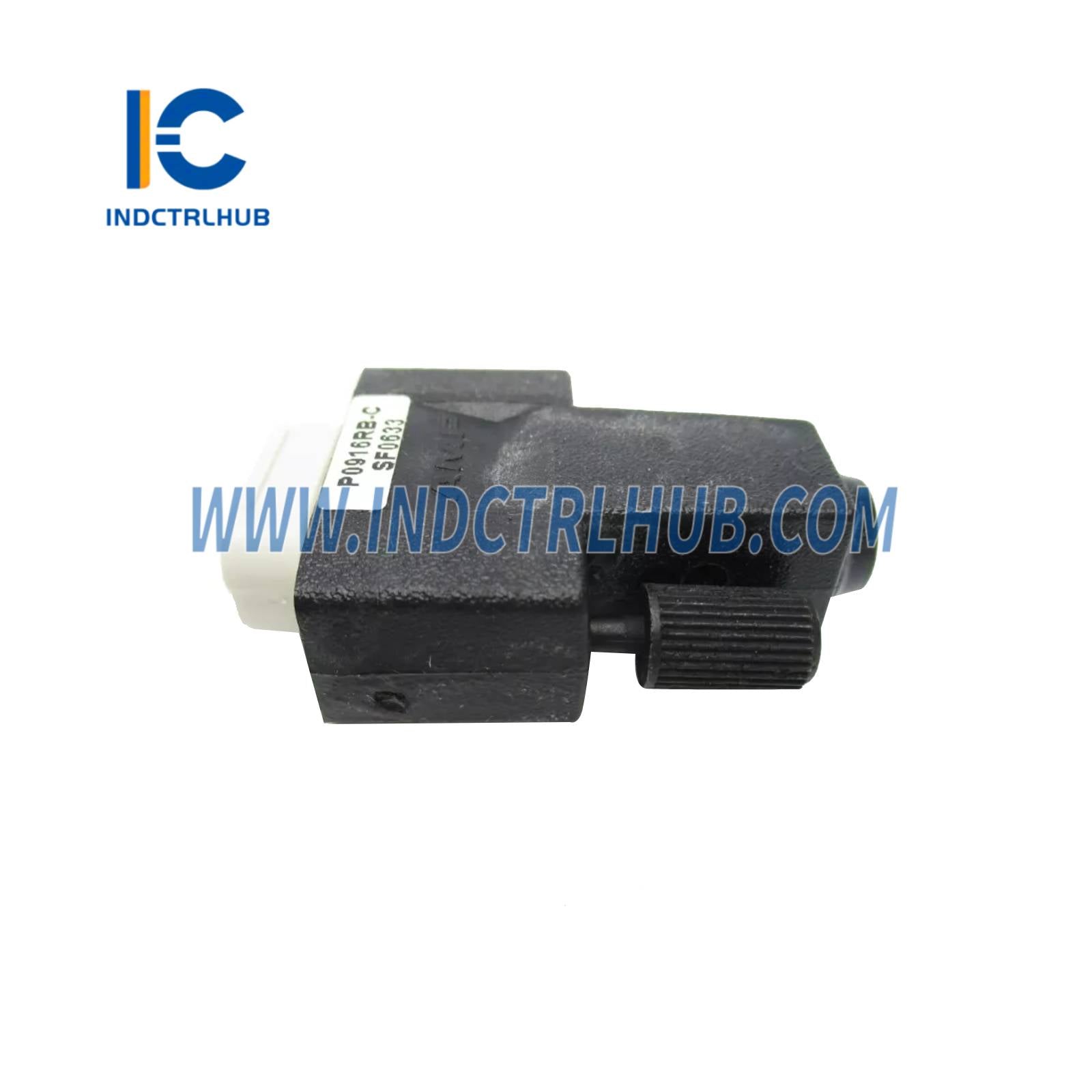

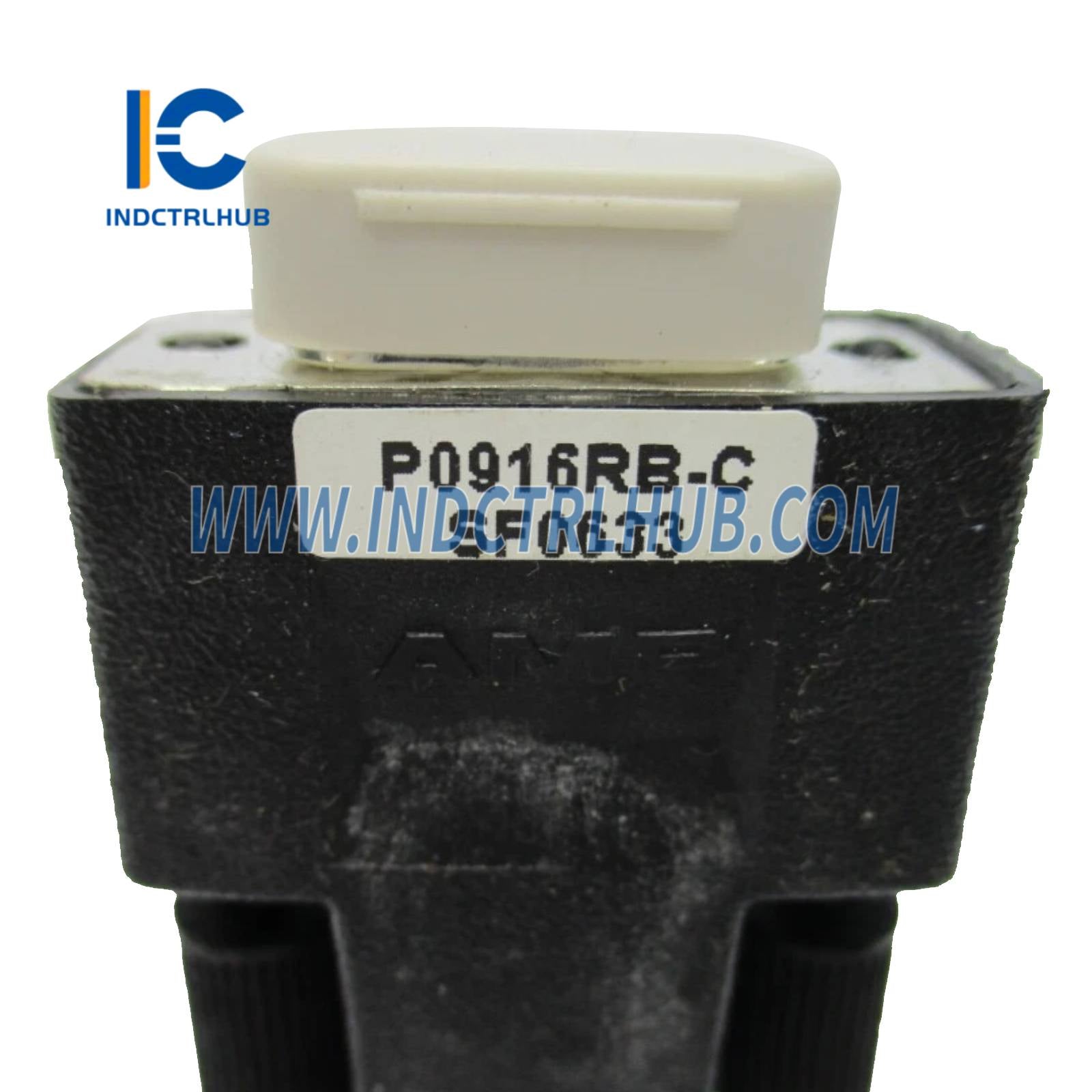

Thông số sản phẩm cho Bộ kết thúc Fieldbus Baseplate P0916RB
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Foxboro (thuộc Schneider Electric) |
| Mã sản phẩm | P0916RB (được thay thế bởi RH916RB) |
| Loại sản phẩm | Bộ kết thúc Fieldbus Baseplate |
| Chức năng | Kết thúc Fieldbus Module HDLC 2 Mbps tại đầu CP hoặc baseplate 200 Series cuối cùng trong chuỗi nối tiếp khi không cần cáp Time Strobe hoặc cáp fieldbus chia A/B |
| Khả năng tương thích hệ thống | Hệ thống Tự động hóa Quy trình Foxboro Evo, Hệ thống con Chuỗi 200 Series tiêu chuẩn |
⚙️ Thông số chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Vai trò | Kết thúc Fieldbus Module HDLC 2 Mbps để đảm bảo tính toàn vẹn tín hiệu trong cấu hình nối tiếp |
| Ứng dụng | Sử dụng tại đầu bộ xử lý điều khiển (ví dụ: FCP280, FCP270) hoặc baseplate hỗ trợ FBM cuối cùng trong chuỗi khi không cần cáp Time Strobe hoặc chia cáp A/B |
| Loại Fieldbus | Fieldbus Module HDLC 2 Mbps cho FBM 200 Series; không tương thích với Fieldbus 268 Kbps cho FBM 100 Series |
| Khả năng tương thích đầu nối | Kết nối với đầu nối Fieldbus Module A/B trên baseplate 200 Series (cáp xoắn đôi có lớp chắn) |
| Giới hạn sử dụng | Không sử dụng khi cần tín hiệu Time Strobe hoặc chia fieldbus A/B (ví dụ: với bộ kết thúc/bộ chia RH926KW, RH924ZJ, RH928CY, hoặc RH926KZ) |
| Khả năng tương thích baseplate | Tương thích với baseplate hỗ trợ FBM (2, 4, 8 vị trí: RH926KE, RH926HM, RH926HT, v.v.) và baseplate FCP270/FCP280 (RH924YL, P0926HC, v.v.), ngoại trừ baseplate FCP280 cáp đôi (RH100JX) cho FBM 100 Series |
| Lắp đặt | Cắm vào đầu nối Fieldbus Module trên baseplate; không cần cấu hình thêm |
🔌 Thông số vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Chất liệu | Không được chỉ rõ rõ ràng (có thể là PC và ABS, đạt tiêu chuẩn chống cháy UL94 V0, theo cấu tạo baseplate) |
| Trọng lượng | Không được chỉ rõ (thường nhẹ, <100 g, như bộ kết thúc thụ động) |
| Kích thước | Không được chỉ rõ (gọn nhẹ, thiết kế phù hợp với đầu nối Fieldbus Module tiêu chuẩn trên baseplate 200 Series) |
| Gắn kết | Gắn trực tiếp vào đầu nối Fieldbus Module A/B trên baseplate |
| Màu sắc | Không được chỉ rõ (có thể màu đen, phù hợp với màu baseplate) |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -20 đến +60°C (-4 đến +140°F) (phù hợp với giới hạn baseplate 200 Series) |
| Nhiệt độ lưu trữ | -40 đến +70°C (-40 đến +158°F) |
| Độ ẩm tương đối | 5 đến 95% (không ngưng tụ) |
| Độ cao hoạt động | -300 đến +3.000 m (-1.000 đến +10.000 ft) |
| Độ cao lưu trữ | -300 đến +12.000 m (-1.000 đến +40.000 ft) |
| Ô nhiễm | Lớp G3 (khắc nghiệt) theo ISA S71.04 (không gắn trong hộp hoặc gắn trong hộp) |
| Cấp độ ô nhiễm | Cấp độ ô nhiễm 2 theo IEC 664-1 |
✅ Tuân thủ quy định
| Tiêu chuẩn | Chi tiết |
|---|---|
| Tương thích điện từ (EMC) | Đáp ứng Chỉ thị EMC Châu Âu 2014/30/EU, EN 61326:2013 Cấp A về phát xạ và mức độ miễn dịch công nghiệp |
| An toàn sản phẩm | Được liệt kê UL/UL-C cho Hệ thống vỏ Class I, Nhóm A-D, Phân vùng 2, T4; đáp ứng yêu cầu Class 2 theo NFPA 70 (NEC) Điều 725 và CSA C22.1 Mục 16, theo B0400FA |
| Chứng nhận ATEX | Chứng nhận Ex nA IIC T4 Gc cho Khu vực ATEX Zone 2 khi kết nối theo B0400FA |
| Chứng nhận hàng hải | Được phê duyệt loại ABS và Bureau Veritas EC31, nhưng không được chứng nhận sử dụng với baseplate P0926KE, P0926KH, P0924RT, P0923LR, RH100JX hoặc RH101KF |
| Tuân thủ RoHS | Tuân thủ Chỉ thị RoHS Châu Âu 2011/65/EU |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã sản phẩm | P0916RB (được thay thế bởi RH916RB) |
| Bộ phận thay thế | RH916RB (Bộ kết thúc Fieldbus Baseplate hiện tại) |
| Baseplate liên quan | Baseplate hỗ trợ FBM (RH926KE, RH926HM, RH926HT, v.v.), baseplate FCP270 (P0926HC, P0926HW), baseplate FCP280 (RH924YL), không bao gồm RH100JX cho FBM 100 Series |
| Yêu cầu lắp đặt | Sử dụng trong hệ thống không cần Time Strobe hoặc chia fieldbus A/B |
