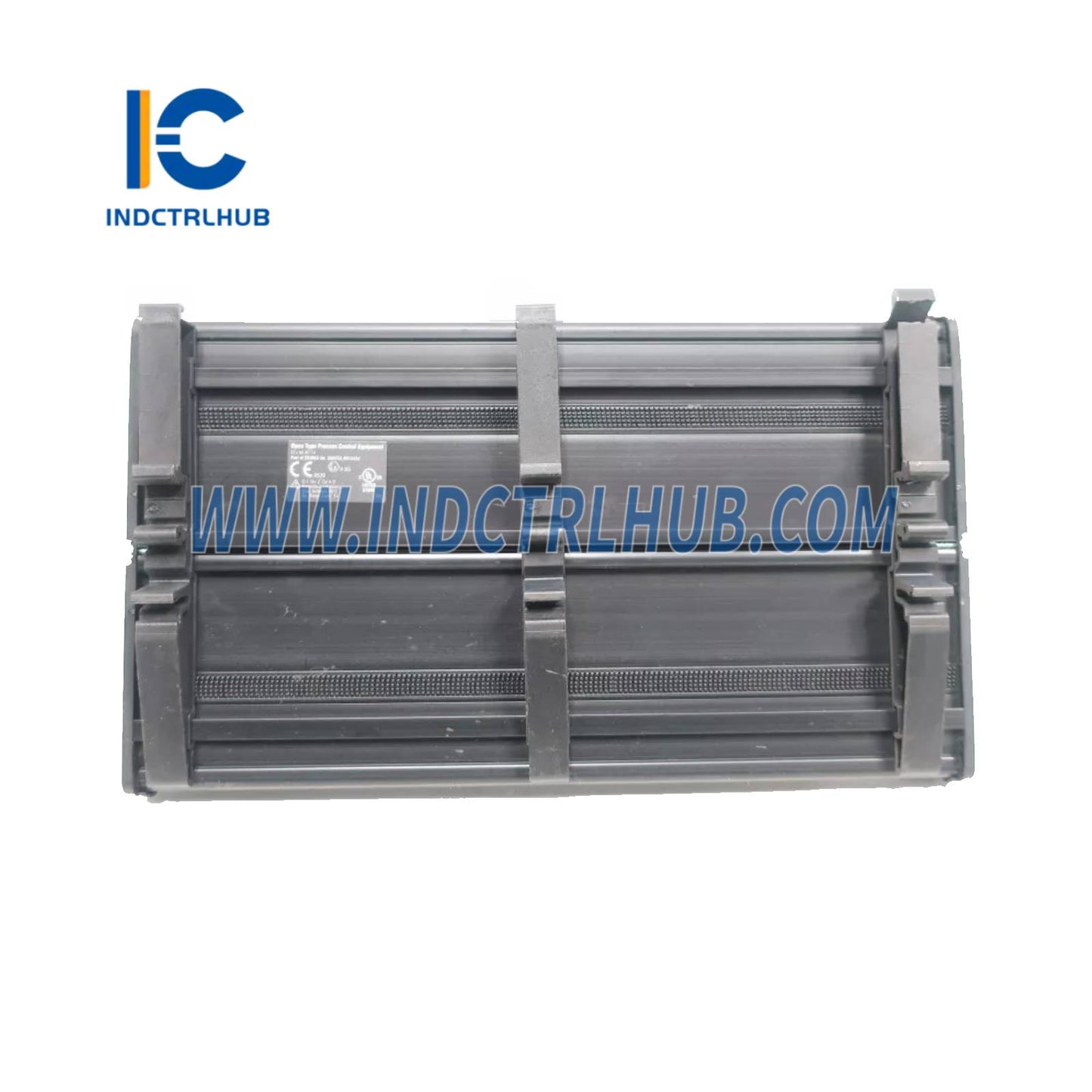

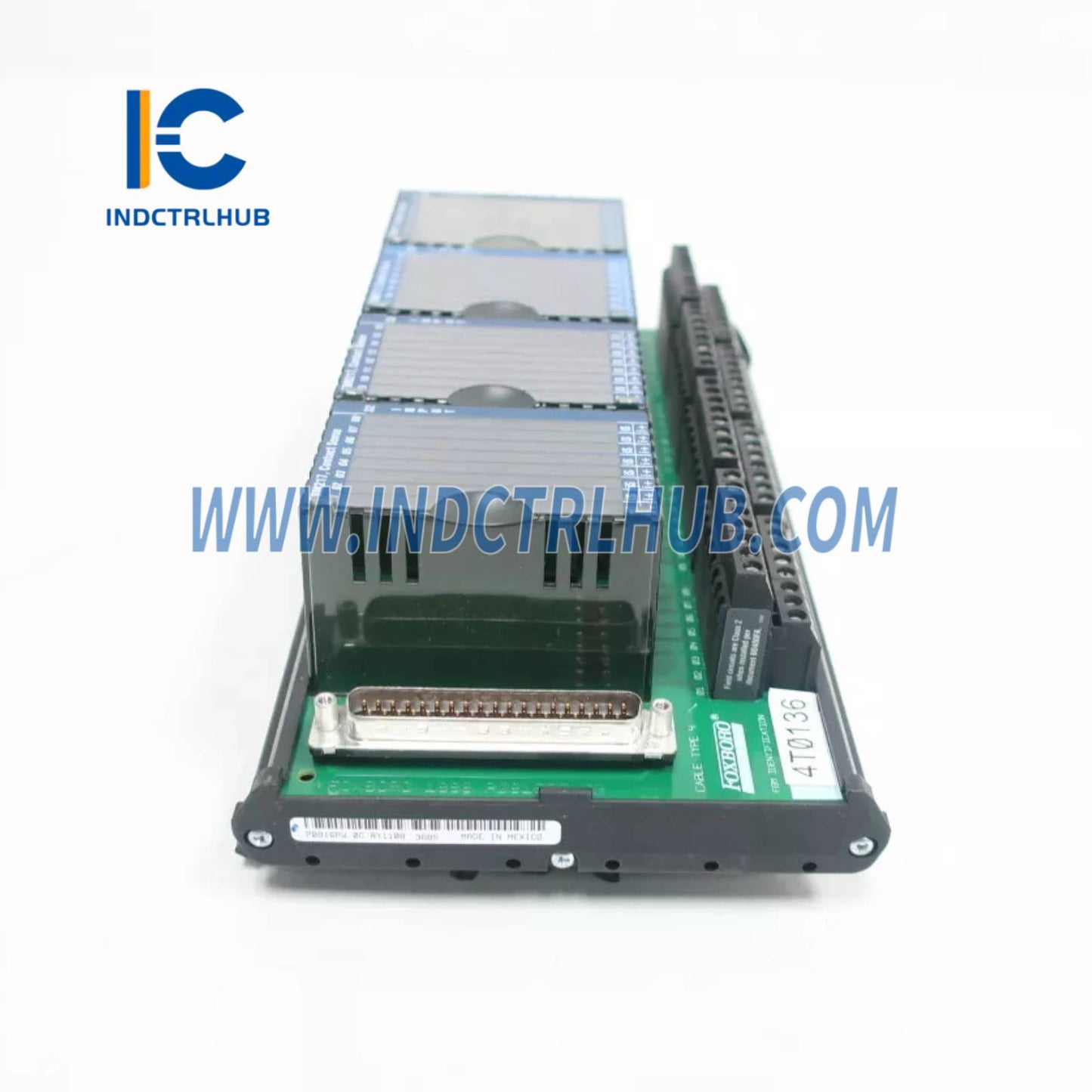

Thông số sản phẩm cho Bộ kết thúc P0916PW (Thay thế bởi RH916XZ)
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Foxboro (thuộc Schneider Electric) |
| Mã phụ tùng | P0916PW (được thay thế bởi RH916XZ) |
| Loại sản phẩm | Bộ kết thúc (TA) cho Mô-đun Đầu vào Rời rạc Compact FBM217 |
| Chức năng | Hỗ trợ 32 kênh đầu vào cảm biến tiếp điểm ở 24 V DC với kích thích nội bộ |
| Mô-đun liên quan | Compact FBM217 (RH101DF) |
| Độ tương thích hệ thống | Hệ thống Tự động hóa Quy trình Foxboro Evo, Hệ thống con I/O Compact 200 Series |
⚙️ Thông số chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Tín hiệu đầu vào | 32 kênh, cảm biến tiếp điểm, 24 V DC tiếp điểm làm ướt từ FBM; Truyền thụ thụ động với cách ly nhóm |
| Điện áp đầu vào | 24 V DC (điện áp mạch hở danh định từ nguồn cấp phụ trợ +24 V DC của FBM) |
| Dòng điện đầu vào | Không được chỉ định rõ cho cảm biến tiếp điểm; thường là dòng ngắn mạch tối đa 2,5 mA (dựa trên các TA tương tự như RH924HA) |
| Cấp độ logic | Không được chỉ định rõ; thường Logic Zero: 0 đến 5 V DC, Logic One: 15 đến 30 V DC (dựa trên thông số đầu vào FBM217) |
| Điện trở nguồn | Trạng thái Bật: tối đa 1 kΩ; Trạng thái Tắt: tối thiểu 100 kΩ (áp dụng cho tất cả TA theo Trang 4) |
| Loại TA | Loại nén (C) |
| Cách ly | Cách ly nhóm do bộ kết thúc cung cấp; chịu được 600 V AC trong một phút giữa các kênh cách ly nhóm và đất (mass) |
| Loại cáp | Loại 4 (P/PVC hoặc LSZH) |
| Đầu nối (TA đến cáp) | Đầu nối D-subminiature 37 chân |
| Cáp tương thích | Loại 4 P/PVC: RH100CJ (0,5 m), RH100CK (1,0 m), RH100EQ (1,5 m), RH100CL (2,0 m), RH100CM (3,0 m), RH100CN (5,0 m), RH100CP (10,0 m), RH100CQ (15,0 m), RH100CR (20,0 m), RH100CS (25,0 m), RH100CT (30,0 m); Loại 4 LSZH: RH100BN (0,5 m), RH100BP (1,0 m), RH100EN (1,5 m), RH100BQ (2,0 m), RH100BR (3,0 m), RH100BS (5,0 m), RH100BT (10,0 m), RH100BJ (15,0 m), RH100BV (20,0 m), RH100BW (25,0 m), RH100BX (30,0 m) |
| Ứng dụng | Kết nối dây trường với Compact FBM217 cho các đầu vào cảm biến tiếp điểm điện áp thấp (ví dụ: công tắc, rơle) |
| Điều chỉnh tín hiệu | Truyền thụ thụ động (không điều chỉnh tín hiệu chủ động; sử dụng +24 V DC của FBM để làm ướt tiếp điểm) |
| Loại chứng nhận | Loại 1, 2, 4 (được liệt kê UL/UL-C cho Lớp I, Phân khu 2, Nhóm A-D; chứng nhận DEMKO Ex nA IIC T4 cho Vùng 2; mạch năng lượng giới hạn Lớp 2) |
🔌 Thông số vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Chất liệu | Polyamide (PA) |
| Trọng lượng | Chiều rộng 233 mm: ~454 g (1,0 lb, xấp xỉ) |
| Kích thước | Chiều cao: 125 mm (4,92 in); Chiều rộng: 233 mm (9,17 in); Chiều sâu: Không được chỉ định (thông thường ~76 mm theo các TA tương tự) |
| Lắp đặt | Thanh DIN (hỗ trợ kiểu 32 mm và 35 mm) |
| Kết nối đầu cuối trường | Điện dây loại nén: Dây đặc: 0,2 đến 4 mm² (24 đến 12 AWG); Dây bện: 0,2 đến 2,5 mm² (24 đến 12 AWG); Dây bện có đầu cos: 0,2 đến 2,5 mm² (có hoặc không có cổ nhựa) |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -20 đến +70°C (-4 đến +158°F) cho polyamide |
| Nhiệt độ lưu trữ | -40 đến +85°C (-40 đến +185°F) |
| Độ ẩm tương đối | 5 đến 95% (không ngưng tụ) |
| Độ cao (hoạt động) | -300 đến +3.000 m (-1.000 đến +10.000 ft) |
| Độ cao (lưu trữ) | -300 đến +12.000 m (-1.000 đến +40.000 ft) |
| Ô nhiễm | Lớp G3 (khắc nghiệt) theo ISA S71.04, kiểm tra theo EIA 364-65, Lớp III |
| Rung động | 0,75 m/s² (5 đến 500 Hz) |
✅ Tuân thủ quy định
| Tiêu chuẩn | Chi tiết |
|---|---|
| Độ tương thích điện từ (EMC) | Chỉ thị EMC Châu Âu 2004/108/EC (trước 2016) và 2014/30/EU (sau 2016); Đáp ứng EN 61326-1:2013 Cấp A về phát xạ và mức độ miễn dịch công nghiệp |
| Tuân thủ RoHS | Tuân thủ Chỉ thị RoHS Châu Âu 2011/65/EU |
| An toàn sản phẩm (UL) | Được liệt kê UL/UL-C cho Lớp I, Nhóm A-D, Phân khu 2, mã nhiệt độ T4 khi kết nối với các mô-đun bộ xử lý Foxboro Evo theo Hướng dẫn người dùng Chuẩn và Hệ thống con Compact 200 Series (B0400FA); Đáp ứng yêu cầu Lớp 2 theo NFPA 70 và CSA C22.1 |
| An toàn sản phẩm (Châu Âu) | Chỉ thị Điện áp Thấp Châu Âu 2006/95/EC (trước 2016) và 2014/35/EU (sau 2016); Chứng nhận DEMKO Ex nA IIC T4 cho Vùng 2 khi kết nối theo B0400FA |
| Chứng nhận hàng hải | Được phê duyệt loại ABS và chứng nhận Marine của Bureau Veritas cho Danh mục Môi trường EC31 |
| Loại chứng nhận | Loại 1: Được liệt kê UL/UL-C cho Lớp I, Phân khu 2, Nhóm A-D, T4; DEMKO Ex nA IIC T4 cho Vùng 2; Loại 2: Thiết bị liên quan cho mạch trường không cháy nổ (Lớp I, Phân khu 2, Nhóm A-D; Vùng 2, Nhóm IIC); Loại 4: Năng lượng giới hạn Lớp 2 (60 V DC, 30 V AC, 100 VA hoặc thấp hơn) nếu thiết bị khách hàng đáp ứng Lớp 2 |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Cấp độ | Công nghiệp |
| Mã phụ tùng | P0916PW (được thay thế bởi RH916XZ) |
| Mô-đun liên quan | Compact FBM217 (RH101DF) |
| Loại TA | Loại nén (polyamide) |
| Cáp tương thích | Loại 4 (P/PVC hoặc LSZH, xem Thông số chức năng để biết mã phụ tùng) |
| Bộ chuyển đổi dự phòng | RH101AZ (cho cặp FBM217 dự phòng) |
