Product Description

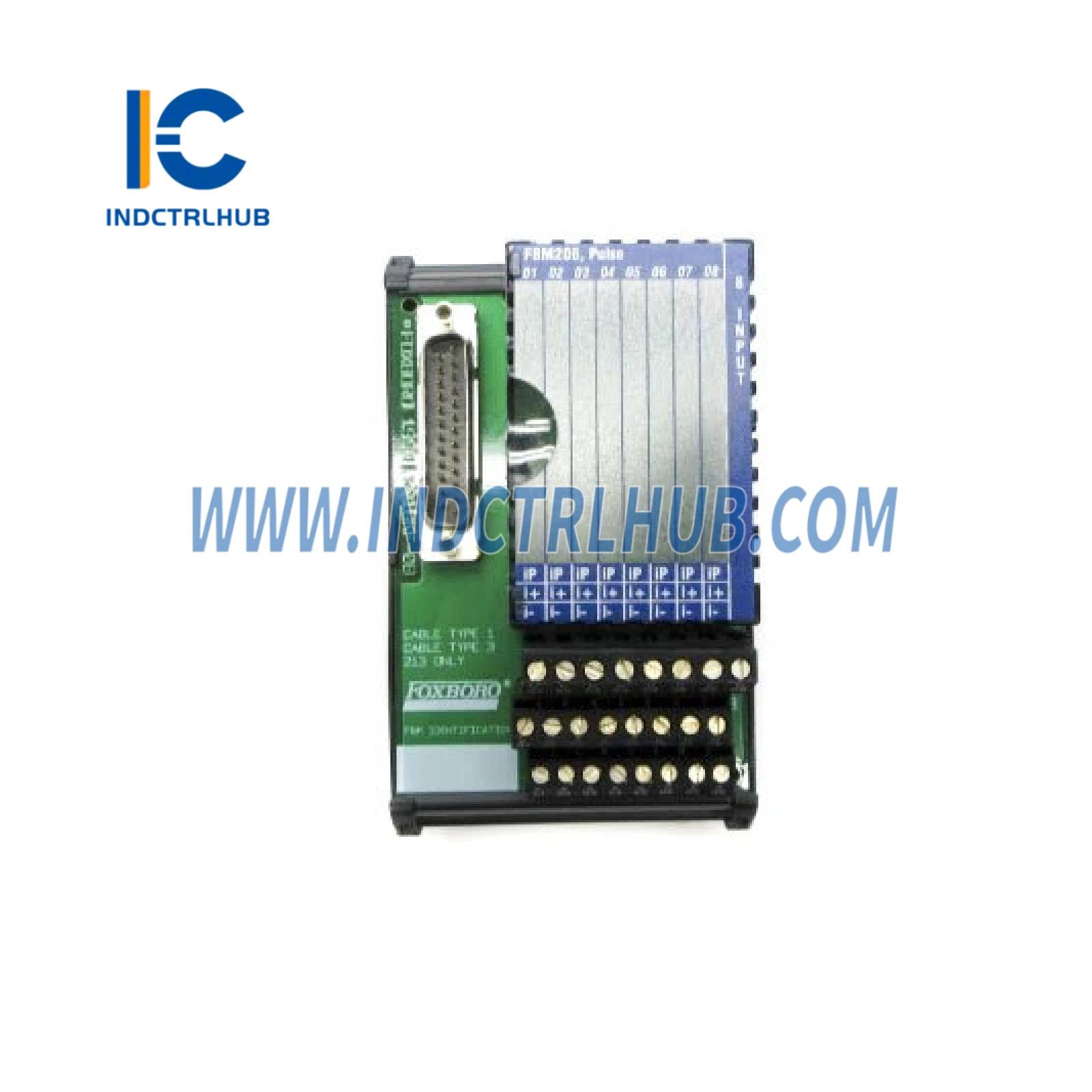

Thông số sản phẩm cho Bộ kết thúc P0916JQ
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|
| Nhà sản xuất | Foxboro (thuộc Schneider Electric) |
| Mã bộ phận | P0916JQ (được thay thế bởi RH916XM) |
| Loại sản phẩm | Bộ kết thúc (TA) cho Mô-đun đầu vào xung FBM206 |
| Chức năng | Truyền dẫn thụ động cho tám kênh đầu vào xung với cách ly kênh |
| Mô-đun liên quan | FBM206 (RH916CQ) |
| Độ tương thích hệ thống | Hệ thống Tự động hóa Quy trình Foxboro Evo, Series 200 |
⚙️ Thông số chức năng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Tín hiệu đầu vào | Tám kênh, đầu vào xung (truyền dẫn thụ động với cách ly kênh FBM206) |
| Loại TA | Loại nén (C) |
| Loại cáp | Loại 1 (P/PVC hoặc LSZH) |

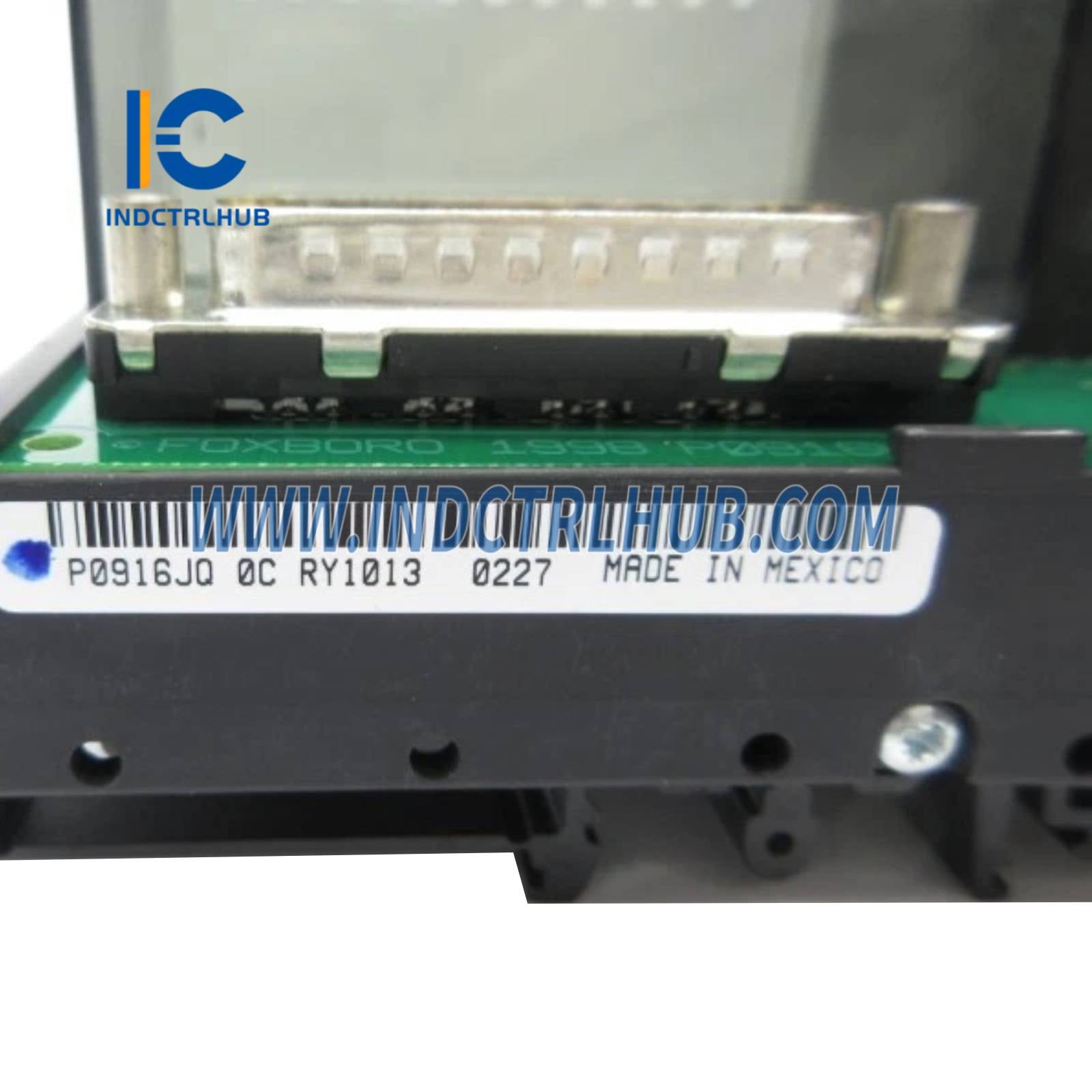

| Đầu nối (TA đến cáp) | Đầu nối D-subminiature 25 chân đực |
| Cáp tương thích | P/PVC: RH916DA (0,5 m), RH916DB (1,0 m), RH931RM (2,0 m), RH916DC (3,0 m), RH916DD (5,0 m), RH916DE (10,0 m), RH916DF (15,0 m), RH916DG (20,0 m), RH916DH (25,0 m), RH916DJ (30,0 m); LSZH: RH928AA (0,5 m), RH928AB (1,0 m), RH928AC (2,0 m), RH928AD (3,0 m), RH928AE (5,0 m), RH928AF (10,0 m), RH928AG (15,0 m), RH928AH (20,0 m), RH928AJ (25,0 m), RH928AK (30,0 m) |
| Ứng dụng | Kết nối dây trường với FBM206 cho đầu vào xung (ví dụ, từ đồng hồ xoáy, đồng hồ tuabin hoặc tiếp điểm điện cơ) |
| Loại chứng nhận | Loại 1, Loại 2 (xem Tuân thủ Quy định) |
🔌 Thông số vật lý
| Tính năng | Thông số kỹ thuật |
|---|---|
| Chất liệu | Polyamide (PA) |
| Trọng lượng | Khoảng 181 g (0,40 lb) |
| Kích thước | Chiều cao: 125 mm (4,92 in); Chiều rộng: 76 mm (2,99 in); Chiều sâu: 76 mm (2 $^{[a]}$ in) |
| Lắp đặt | Thanh ray DIN (hỗ trợ kiểu 32 mm và 35 mm) |
| Kết nối đầu cuối trường | Điện dây loại nén: Dây đặc: 0,2 đến 4 mm² (24 đến 12 AWG); Dây bện: 0,2 đến 2,5 mm² (24 đến 12 AWG); Dây bện có đầu cos: 0,2 đến 2,5 mm² (có hoặc không có cổ nhựa) |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -20 đến +70°C (-4 đến +158°F) |
| Nhiệt độ lưu trữ | -40 đến +70°C (-40 đến +158°F) |
| Độ ẩm tương đối | 5 đến 95% (không ngưng tụ) |
| Độ cao (hoạt động) | -300 đến +3.000 m (-1.000 đến +10.000 ft) |
| Độ cao (lưu trữ) | -300 đến +12.000 m (-1.000 đến +40.000 ft) |
| Ô nhiễm | Lớp G3 (khắc nghiệt) theo ISA S71.04, kiểm tra theo EIA 364-65, Lớp III |
| Rung động | 7,5 m/s² (0,75 g) từ 5 đến 500 Hz |
✅ Tuân thủ quy định
| Tiêu chuẩn | Chi tiết |
|---|---|
| Độ tương thích điện từ (EMC) | Chỉ thị EMC châu Âu 2004/108/EC (trước ngày 20 tháng 4 năm 2016) và 2014/30/EU (bắt đầu từ ngày 20 tháng 4 năm 2016); Đáp ứng EN61326-1:2013 Cấp A về phát xạ và mức độ miễn dịch công nghiệp |
| An toàn sản phẩm (UL) | Được liệt kê UL/UL-C cho Lớp I, Nhóm A-D, Phân khu 2, T4 tại các khu vực nguy hiểm khi kết nối với các mô-đun bộ xử lý Foxboro Evo được chỉ định; Đáp ứng yêu cầu Lớp 2 theo NEC (NFPA No.70) và CSA C22.1 |
| An toàn sản phẩm (Châu Âu) | Chỉ thị điện áp thấp châu Âu 2006/95/EC (trước ngày 20 tháng 4 năm 2016) và 2014/35/EU (bắt đầu từ ngày 20 tháng 4 năm 2016); ATEX 94/9/EC (trước ngày 20 tháng 4 năm 2016) và 2014/34/EU (bắt đầu từ ngày 20 tháng 4 năm 2016); Chứng nhận DEMKO Ex nA IIC T4 cho Vùng 2 |
| Loại chứng nhận 1 | Được liệt kê UL/UL-C cho Lớp I, Nhóm A-D, Phân khu 2, T4; Chứng nhận DEMKO Ex nA IIC T4 cho Vùng 2 |
| Loại chứng nhận 2 | Được liệt kê UL/UL-C như thiết bị liên quan cho mạch trường không cháy nổ (Lớp I, Nhóm A-D, Phân khu 2) và chứng nhận DEMKO cho Nhóm IIC, Vùng 2; Mạch trường giới hạn ở Lớp 2 (60 V DC, 30 V AC, 100 VA hoặc thấp hơn) nếu thiết bị khách hàng đáp ứng giới hạn Lớp 2 |
| Tuân thủ RoHS | Tuân thủ Chỉ thị RoHS châu Âu 2011/65/EU |
| Chứng nhận hàng hải | Được phê duyệt loại ABS và chứng nhận Marine của Bureau Veritas cho Danh mục Môi trường EC31 |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Cấp độ | Công nghiệp |
| Mã bộ phận | P0916JQ (được thay thế bởi RH916XM) |
| Mô-đun liên quan | FBM206 (RH916CQ) |
| Loại TA | Loại nén (Polyamide) |
| Cáp tương thích | Loại 1 (P/PVC hoặc LSZH, xem Thông số chức năng để biết mã bộ phận) |
