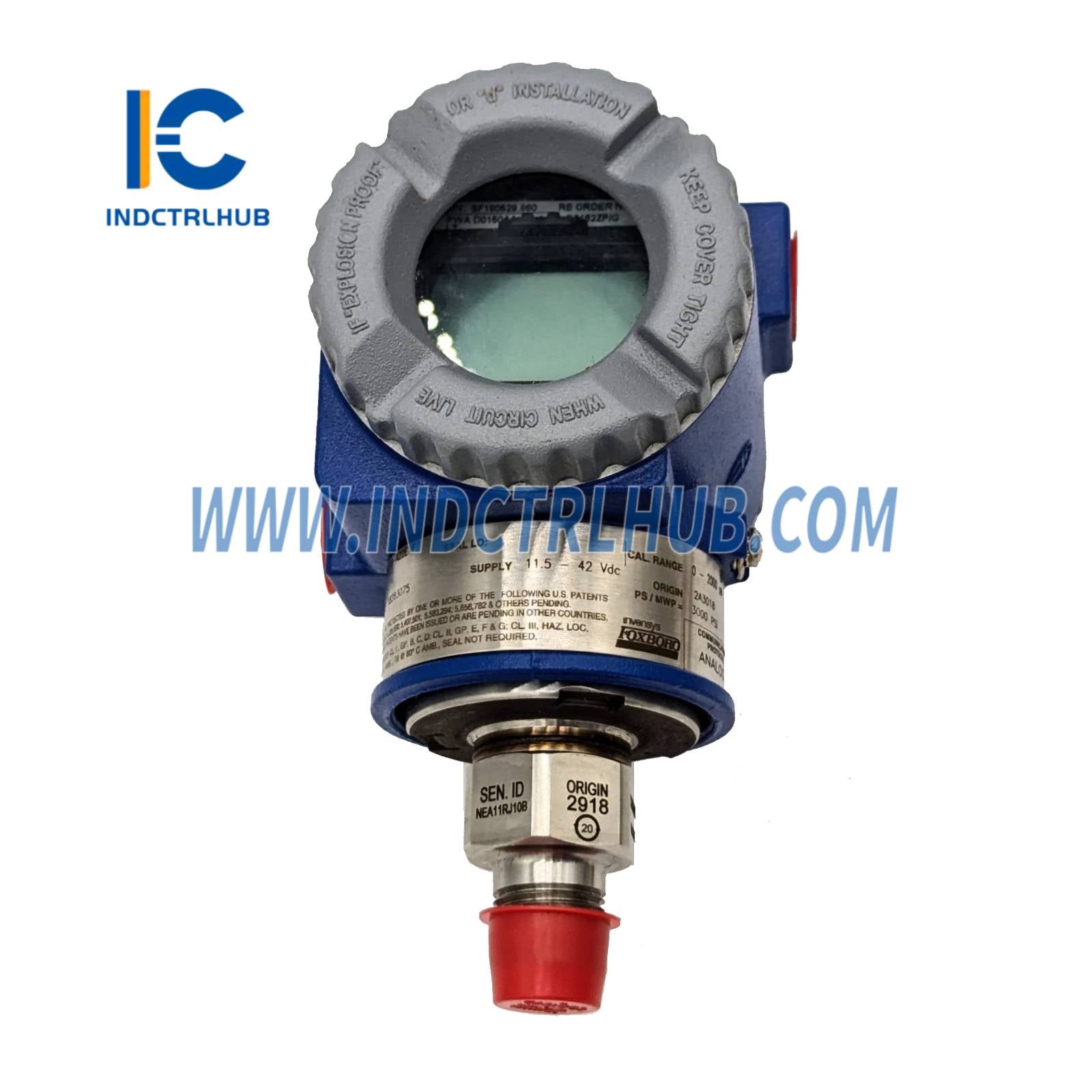

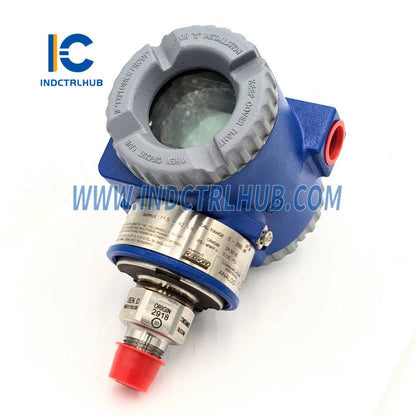

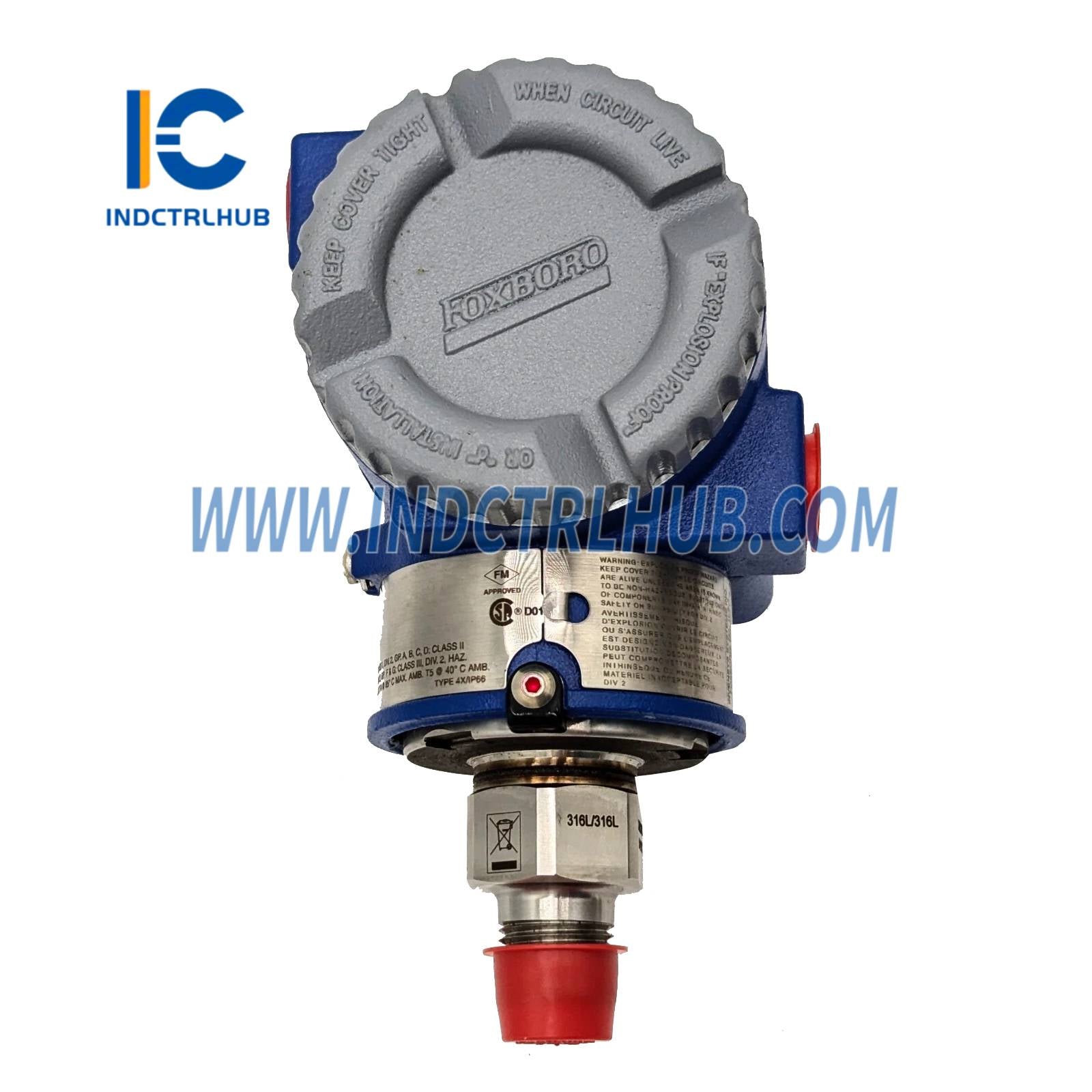

Bộ truyền áp suất đồng hồ Foxboro IGP10-A22E1F I/A Series
Tổng quan sản phẩm
- Foxboro IGP10-A22E1F là Bộ truyền áp suất đồng hồ thuộc dòng Invensys I/A Series (hiện là một phần của EcoStruxure Foxboro DCS của Schneider Electric). Bộ truyền này được thiết kế để đo áp suất đồng hồ trong các quy trình công nghiệp và truyền dữ liệu đến hệ thống điều khiển qua tín hiệu tương tự hoặc kỹ thuật số. Nó được sử dụng trong các ứng dụng như dầu khí, xử lý hóa chất và phát điện để giám sát áp suất chính xác và đáng tin cậy.
Thông số kỹ thuật
- IGP10-A22E1F có các thông số kỹ thuật sau dựa trên nguồn công nghiệp và tài liệu của Foxboro:
| Thông số | Chi tiết |
|---|---|

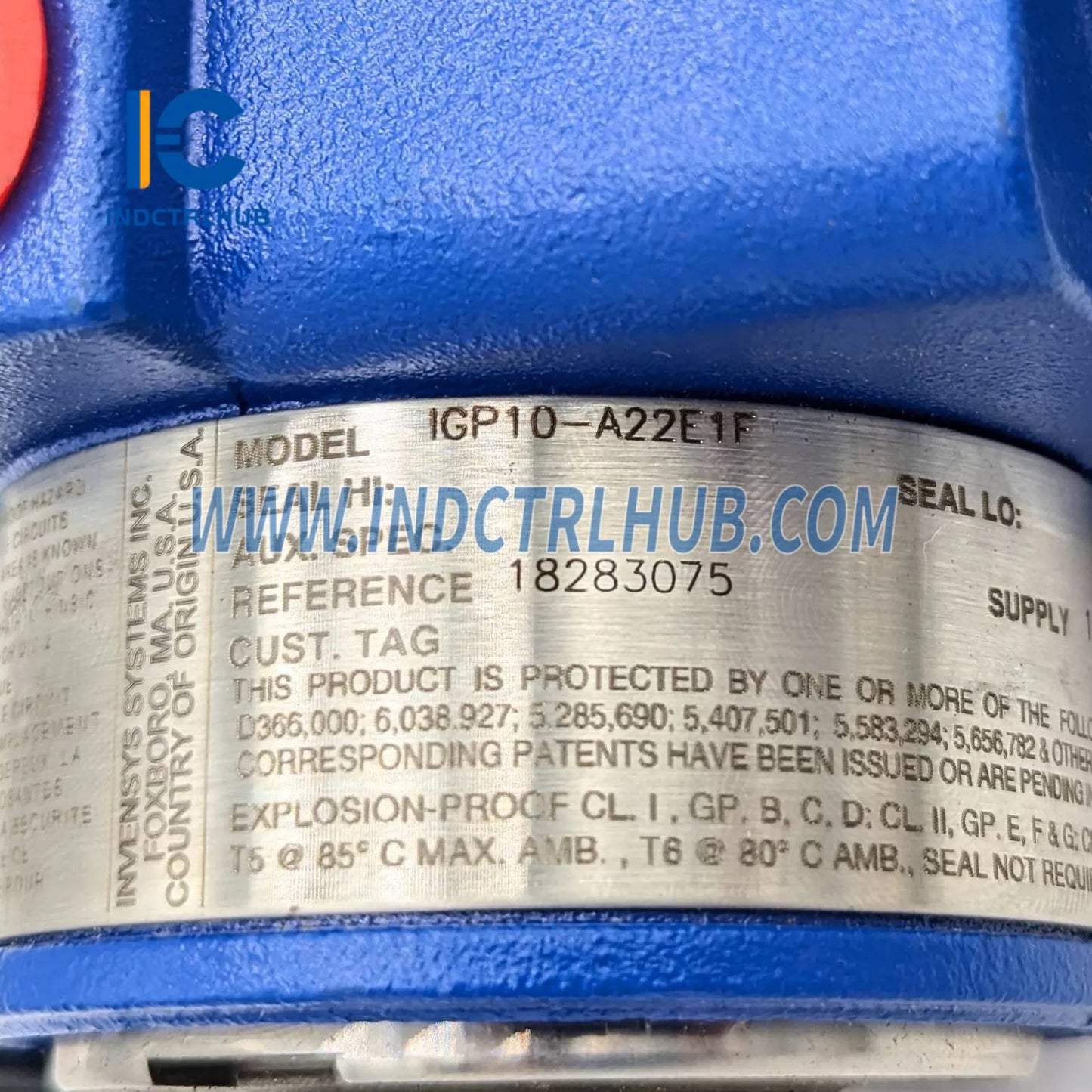

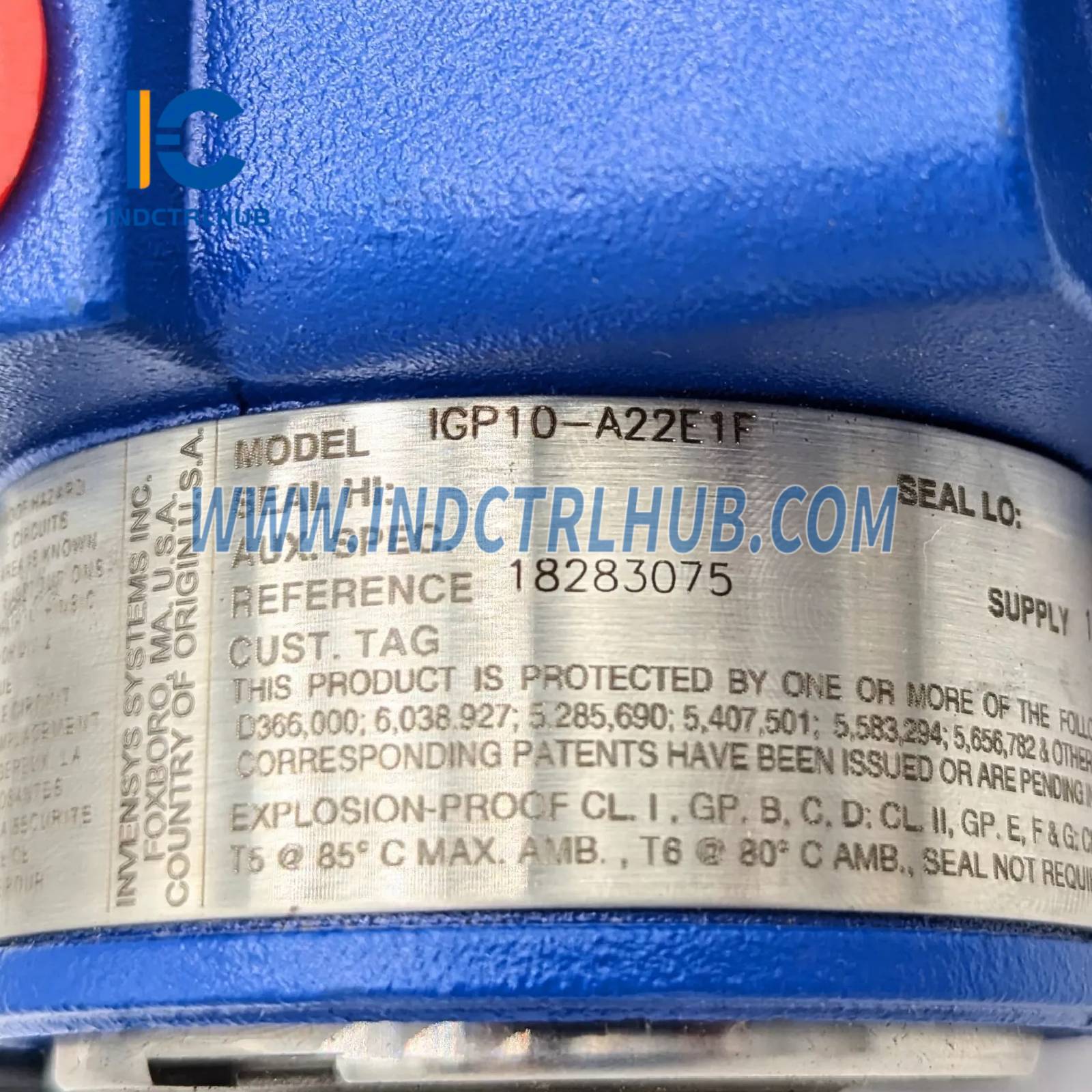

| Mã mẫu/Số bộ phận | IGP10-A22E1F |
| Nhà sản xuất | Foxboro (Invensys, hiện là Schneider Electric) |
| Mô tả | Bộ truyền áp suất đồng hồ dòng I/A Series |
| Dòng sản phẩm | Invensys I/A Series |
| Chức năng | Đo áp suất đồng hồ và truyền tín hiệu qua 4–20 mA hoặc giao thức kỹ thuật số |

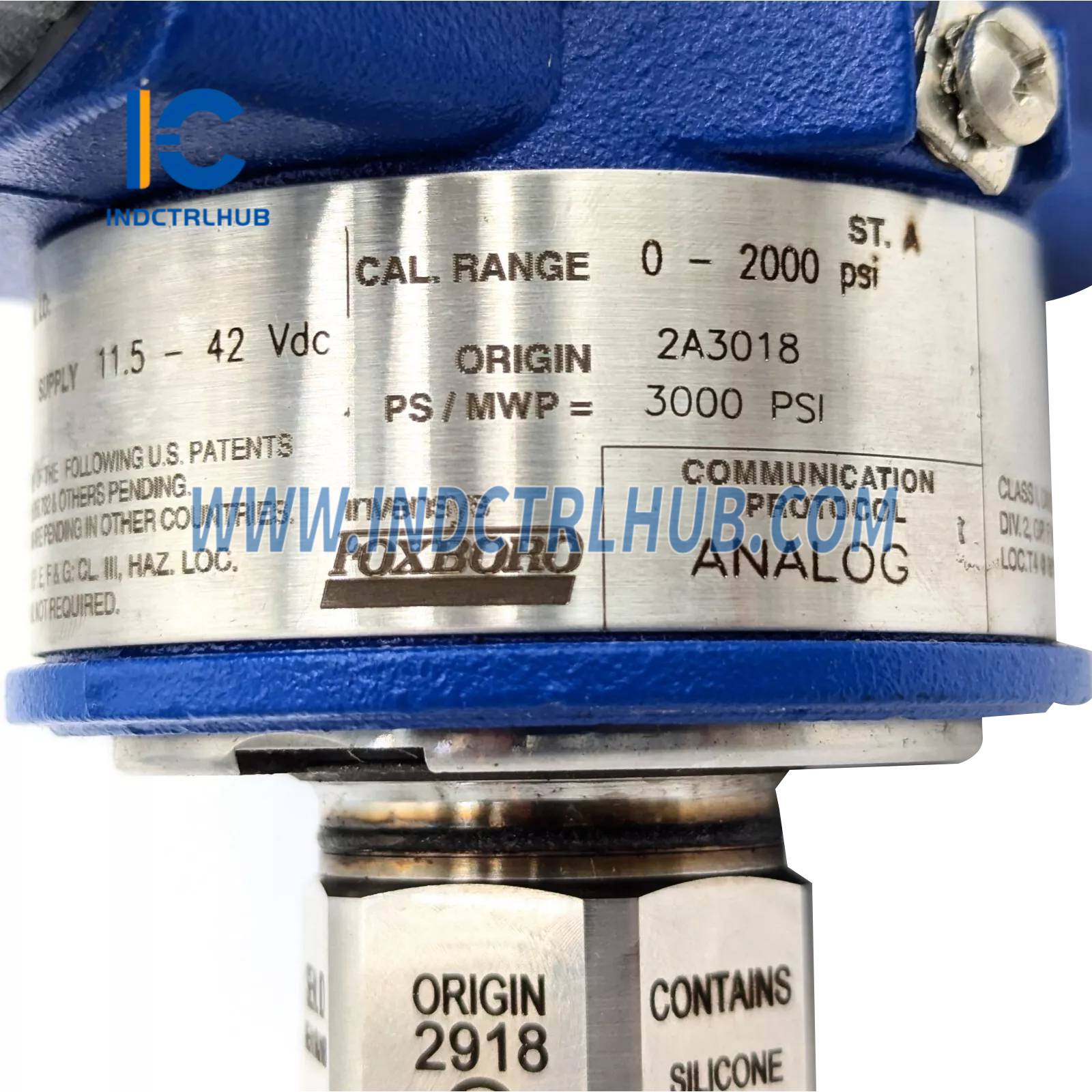

| Phạm vi áp suất | 0 đến 300 psi (0 đến 20.7 bar) (dựa trên mã A22E, phạm vi chính xác có thể thay đổi) |
| Tín hiệu đầu ra | Tương tự 4–20 mA với giao thức HART (dựa trên mã F) |
| Độ chính xác | ±0,20% dải đo (điển hình cho dòng IGP10) |

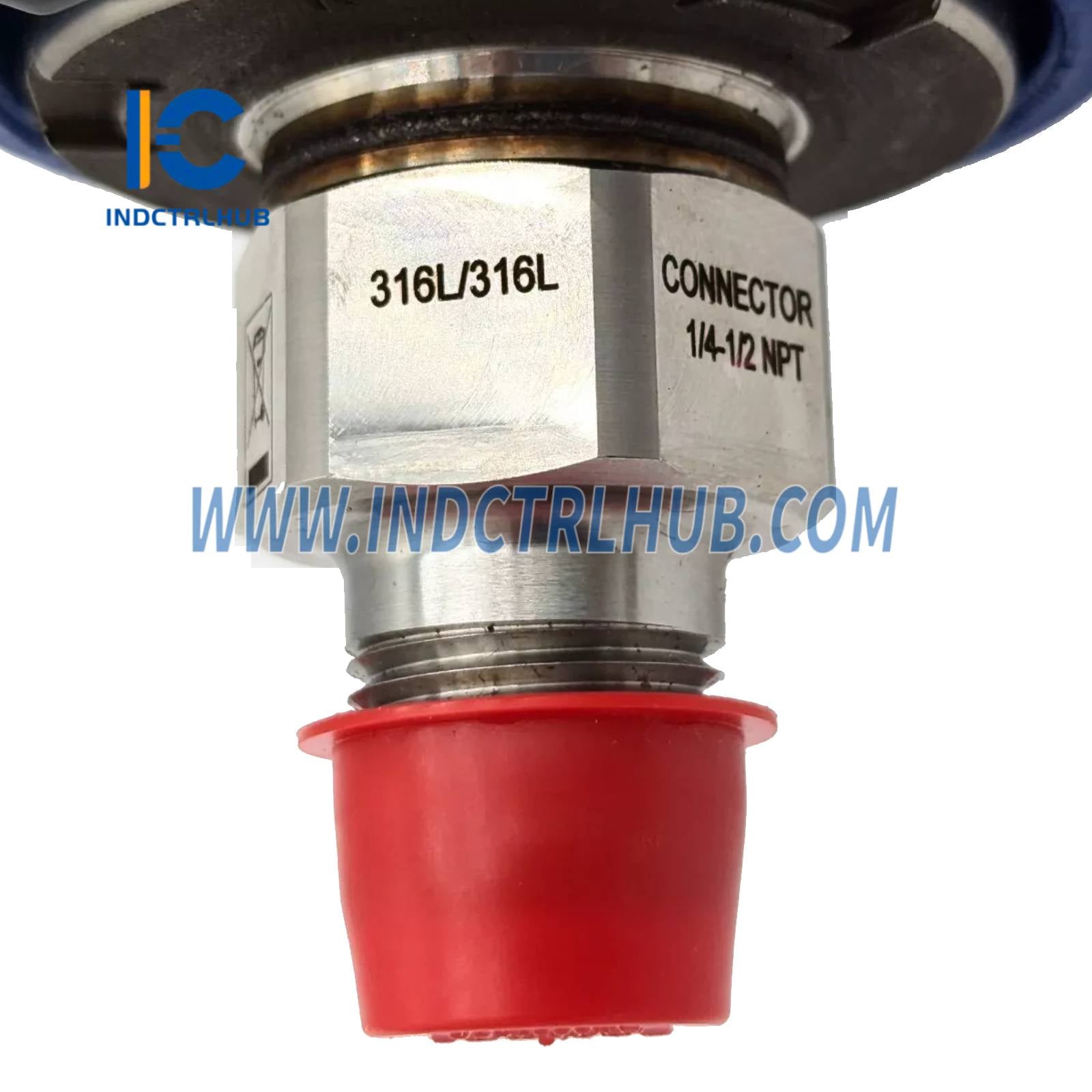

| Kết nối quy trình | 1/2 NPT cái (dựa trên mã E) |
| Vật liệu tiếp xúc | Thép không gỉ 316L (điển hình cho dòng IGP10, mã 1) |
| Nguồn cấp | 12–42 VDC (cấp nguồn vòng lặp) |
| Tiêu thụ điện năng | Rất thấp (cấp nguồn vòng lặp, <1 W) |
| Thông số môi trường | Nhiệt độ môi trường: -40°C đến +85°C Nhiệt độ lưu trữ: -40°C đến +85°C Độ ẩm tương đối: 0% đến 100% (chống thời tiết) Rung động: 2 g, 10–500 Hz |
| Vỏ bảo vệ | Nhôm phủ epoxy, NEMA 4X, IP66 (chống thời tiết) |
| Kích thước | Xấp xỉ 200 mm (C) x 100 mm (R) x 150 mm (S) (thay đổi theo cấu hình) |
| Trọng lượng | Xấp xỉ 1,5 kg (không bao gồm giá đỡ lắp đặt) |
| Lắp đặt | Lắp trên ống hoặc bề mặt với giá đỡ tùy chọn |
| Chứng nhận | FM, CSA, ATEX (an toàn nội tại và chống cháy nổ, tùy theo cấu hình) |
