Product Description
Thông Tin Chung
|
Trường |
Mô Tả |
|---|---|
|
Nhà Sản Xuất |
Foxboro |
|
Mẫu/Số Phần |

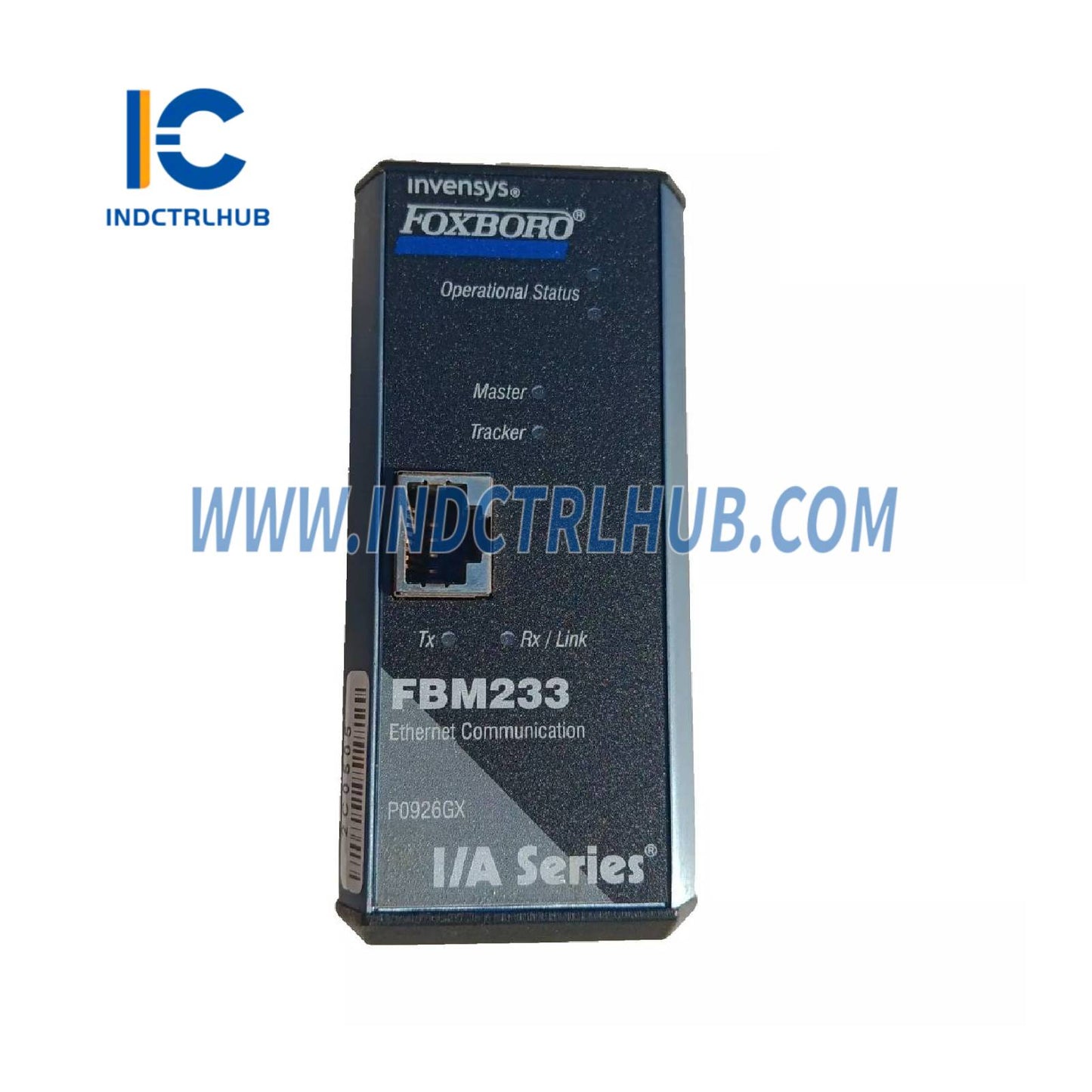

FBM233 / P0926GX |
|
Mô Tả |
Mô-đun Giao Tiếp Truyền Thông Ethernet |
Thông Số Chức Năng
Giao Tiếp Thiết Bị
|
Tham Số |
Thông Số Kỹ Thuật |
|---|---|
|
Loại Giao Tiếp |
Ethernet |
|
Tốc Độ Truyền |
10 Mbps hoặc 100 Mbps |
|
Giao Thức |
UDP/IP hoặc TCP/IP |
|
Địa Chỉ IP |
Cố định hoặc DHCP |
|
Khả Năng I/O |
Tối đa 64 thiết bị mỗi FBM233; tối đa 2000 kết nối DCI |
|
Loại Dữ Liệu Truyền |
Số nguyên 2/4 byte, số thực IEEE 4 byte, giá trị nhị phân |
|
Chu Kỳ Khối ECB (phút) |
500 ms |
Giao Tiếp Fieldbus Mô-đun
|
Tham Số |
Thông Số Kỹ Thuật |
|---|---|
|
Giao Tiếp Với |
FCM100Et, FCM100E, hoặc FCP270 |
|
Fieldbus |
Fieldbus mô-đun 2 Mbps dự phòng |
Yêu Cầu Nguồn Điện
|
Tham Số |
Thông Số Kỹ Thuật |
|---|---|
|
Phạm Vi Điện Áp Đầu Vào |
24 VDC (+5%, -10%) |
|
Mức Tiêu Thụ Điện |
Tối đa 7 W mỗi mô-đun |
|
Phân Tán Nhiệt |
Tối đa 7 W mỗi mô-đun |
Tuân Thủ Quy Định
Tương Thích Điện Từ (EMC)
|
Tiêu Chuẩn |
Tuân Thủ |
|---|---|
|
EN 50081-2 / EN 50082-2 |
Phát xạ/Kháng nhiễu |
|
EN 61326 Phụ Lục A |
Môi Trường Công Nghiệp |
|
CISPR 11 |
Lớp A |
|
IEC 61000-4-2 |
ESD tiếp xúc 4 kV / không khí 8 kV |
|
IEC 61000-4-3 |
Kháng RF 10 V/m |
|
IEC 61000-4-4 |
EFT/Burst 2 kV |
|
IEC 61000-4-5 |
Sốc điện 2 kV / I/O 1 kV |
|
IEC 61000-4-6 |
Dẫn điện 10 V (rms) |
|
IEC 61000-4-8 |
Từ trường tần số nguồn 30 A/m |
An Toàn Sản Phẩm
|
Chứng Nhận |
Mô Tả |
|---|---|
|
UL/UL-C Đã Liệt Kê |
Lớp I, Nhóm A-D; Phân khu 2, T4 |
|
Tuân Thủ NEC & CSA |
Mạch Giao Tiếp Lớp 2 |
|
Chứng Nhận ATEX (94/9/EC) |
EEx nA IIC T4, Vùng 2 |
Thông Số Môi Trường
|
Điều Kiện |
Phạm Vi Nhiệt Độ |
Độ Ẩm Tương Đối |
|---|---|---|
|
Hoạt Động |
-20°C đến +70°C (-4°F đến +158°F) |
5% đến 95% không ngưng tụ |
|
Lưu Trữ |
-40°C đến +70°C (-40°F đến +158°F) |
5% đến 95% không ngưng tụ |
|
Ô Nhiễm |
ISA S71.04 Lớp G3 (Môi Trường Khắc Nghiệt) |
Dựa trên EIA-364-65 Lớp III |
Thông Số Vật Lý
|
Tham Số |
Thông Số Kỹ Thuật |
|---|---|
|
Lắp Đặt |
Bản đế mô-đun trên thanh DIN hoặc giá đỡ 19” |
|
Kích Thước |
102 mm C (114 mm với tai gắn) × 45 mm R × 104 mm Sâu |
|
Khối Lượng |
Khoảng 284 g (10 oz) mỗi mô-đun |
|
Cáp |
1 m đến 100 m; đầu nối RJ-45 |
|
Bộ Chuyển Đổi Null Hub |
P0971PK |
