Product Description
📘 Tổng quan sản phẩm
| Trường | Chi tiết |
|---|---|

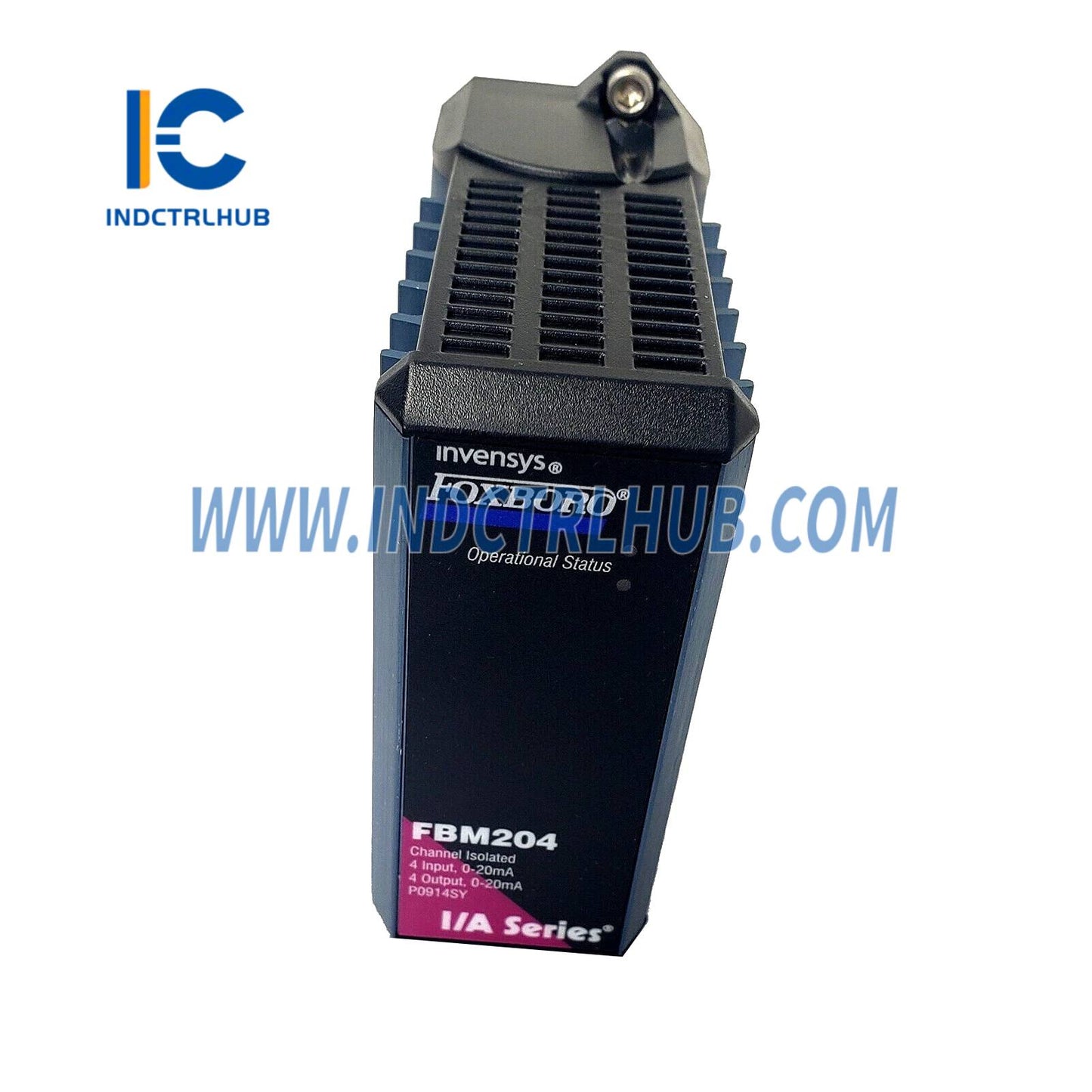

| Nhà sản xuất | Schneider Electric (Foxboro) |
| Mã số mẫu | FBM204 P0916DC |
| Loại sản phẩm | Mô-đun I/O 0 đến 20 mA |
| Chức năng | Cung cấp bốn kênh đầu vào analog dc 20 mA và bốn kênh đầu ra analog dc 20 mA |
| Độ tương thích hệ thống | Giao tiếp với Foxboro DCS qua Fieldbus mô-đun 2 Mbps dự phòng; tương thích với đế 200 Series và nâng cấp 100 Series |
| Thành phần bao gồm | Mô-đun FBM204; yêu cầu Bộ kết thúc (TA) và cáp riêng biệt |
⚙️ Thông số kỹ thuật phần cứng
| Tính năng | Thông số kỹ thuật |
|---|---|
| Kênh đầu vào | 4 kênh đầu vào analog dc 20 mA cách ly và độc lập |
| Kênh đầu ra | 4 kênh đầu ra analog dc 20 mA cách ly và độc lập |
| Phạm vi đầu vào/đầu ra | 0 đến 20,4 mA dc (danh định) |
| Độ chính xác đầu vào | ±0,03% dải (bao gồm độ tuyến tính) |
| Độ chính xác đầu ra | ±0,03% dải (bao gồm độ tuyến tính) |
| Hệ số nhiệt độ độ chính xác | ±50 ppm/°C |
| Chuyển đổi tín hiệu đầu vào A/D | Bộ chuyển đổi Sigma-Delta độc lập cho mỗi kênh (đọc mới mỗi 25 ms) |
| Trở kháng kênh đầu vào | 61,5 Ω danh định |
| Thời gian tích hợp | Cấu hình phần mềm |
| Khả năng loại bỏ chế độ chung | >100 dB tại 50 hoặc 60 Hz |
| Khả năng loại bỏ chế độ bình thường | >95 dB tại 50 hoặc 60 Hz |
| Tải đầu ra | 750 Ω tối đa |
| Độ trễ xử lý đầu ra | 30 ms tối đa |
| Độ phân giải đầu ra | 13 bit |
| Cách ly kênh đầu vào | Cách ly galvanic; chịu được 600 V AC trong 1 phút (không dùng cho kết nối lâu dài) |
| Bảo vệ nguồn cung cấp vòng lặp (đầu vào) | Cách ly galvanic, giới hạn dòng (<30 mA, ~100 mA nếu ngắn mạch), điều chỉnh điện áp |
| Bảo vệ nguồn cung cấp vòng lặp (đầu ra) | Cách ly galvanic, giới hạn dòng (~25 mA, lên đến 35 mA nếu FET ngắn mạch), điều chỉnh điện áp |
| Khoảng cách cáp thiết bị trường (đầu vào) | Phụ thuộc vào điện áp tuân thủ (20,2 V dc tại 20,4 mA), tiết diện dây và sụt áp thiết bị trường |
| Khoảng cách cáp thiết bị trường (đầu ra) | Phụ thuộc vào điện áp tuân thủ (19,6 V dc tại 20,4 mA), tiết diện dây và sụt áp thiết bị trường |
| Độ tương thích HART | Điện tương thích với tín hiệu HART tiêu chuẩn; yêu cầu điện trở nối tiếp 200 Ω (RH902VY) cho bộ phát FoxCom/HART |
| Chỉ báo trực quan | Đèn LED đỏ và xanh lá cho trạng thái mô-đun |

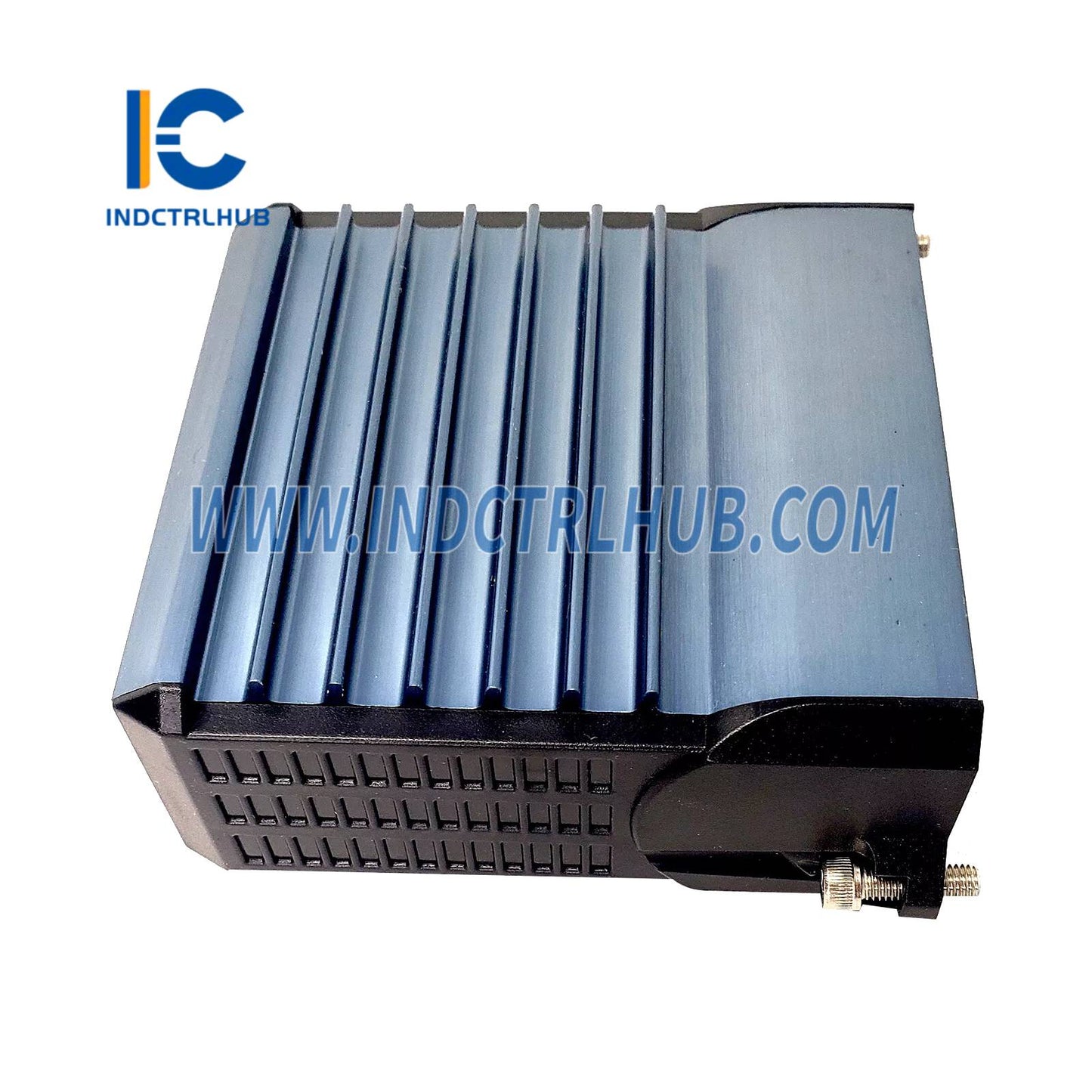

| Kết cấu | Vỏ nhôm đùn chắc chắn |
🔌 Yêu cầu nguồn điện
| Tính năng | Thông số kỹ thuật |
|---|---|
| Phạm vi điện áp đầu vào (dự phòng) | 24 V DC +5%, -10% |
| Tiêu thụ | 7 W (tối đa) |
| Phân tán nhiệt | 3,5 W (tối đa) |
🌡️ Thông số môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | Mô-đun và TA (PA): -20 đến +70°C (-4 đến +158°F) |
| Nhiệt độ lưu trữ | -20 đến +70°C (-4 đến +158°F) |
| Độ ẩm tương đối | 5 đến 95% (không ngưng tụ) |
| Độ cao (hoạt động) | -300 đến +3.000 m (-1.000 đến +10.000 ft) |
| Độ cao (lưu trữ) | -300 đến +12.000 m (-1.000 đến +40.000 ft) |
| Rung động | 7,5 m/s² (0,75 g) từ 5 đến 500 Hz |
| Ô nhiễm | Lớp G3 (khắc nghiệt) theo ISA S71.04, kiểm tra theo EIA 364-65, Lớp III |
✅ Tuân thủ quy định
| Tiêu chuẩn | Chi tiết |
|---|---|
| EMC | Chỉ thị EMC châu Âu 2004/108/EC (trước tháng 4 năm 2016), 2014/30/EU (sau tháng 4 năm 2016); EN61326-1:2013 Lớp A Phát xạ, Miễn dịch công nghiệp |
| An toàn sản phẩm (UL) | Được liệt kê UL/UL-C cho Lớp I, Nhóm A-D, Phân khu 2, T4; Lớp 2 theo NEC (NFPA No.70) và CSA C22.1 |
| An toàn sản phẩm (Châu Âu) | Chỉ thị điện áp thấp 2006/95/EC (trước tháng 4 năm 2016), 2014/35/EU (sau tháng 4 năm 2016); ATEX 94/9/EC (trước tháng 4 năm 2016), 2014/34/EU (sau tháng 4 năm 2016); DEMKO Ex nA IIC T4 cho Vùng 2 (ngoại trừ TA RH917QW) |
| Tuân thủ RoHS | Tuân thủ Chỉ thị RoHS châu Âu 2011/65/EU, bao gồm 2015/863, 2017/2102 |
| Chứng nhận hàng hải | Được phê duyệt loại ABS; được Bureau Veritas chứng nhận cho Danh mục Môi trường EC31 |
🛠️ Lắp đặt & Cấu hình
| Tính năng | Chi tiết |
|---|---|
| Lắp đặt | Lắp trên thanh DIN hoặc đế mô-đun giá 19 inch (4 hoặc 8 FBM); hỗ trợ cấu trúc chuyển đổi 100 Series |
| Bộ kết thúc | Lắp trên thanh DIN: nén (PA: RH916XK, RH917QW), đầu cốt vòng (PVC: P0916AH) |
| Tự động phát hiện | Giao tiếp qua Fieldbus 2 Mbps dự phòng; tự động chuyển sang đường dẫn hoạt động |
| Cấu hình | Chương trình ứng dụng I/O analog với thời gian chuyển đổi, chế độ an toàn khi lỗi (Giữ/Lùi lại), và dữ liệu lùi lại an toàn khi lỗi đầu ra có thể cấu hình; hỗ trợ khối điều khiển DPIDA |
| Hiệu chuẩn | Không yêu cầu |
| Tháo/lắp thay thế | Có thể tháo/lắp mà không cần ngắt kết nối dây trường, nguồn hoặc cáp truyền thông |
📡 Bộ kết thúc và cáp
| Tính năng | Thông số kỹ thuật |
|---|---|
| Loại TA | Nén (PA: RH916XK, RH917QW); Đầu cốt vòng (PVC: P0916AH) |
| Tính năng TA | RH917QW bao gồm jack bypass cho các kênh đầu ra (tương thích với Trạm Bypass Đầu ra Foxboro P0900HJ) |
| Đi dây TA (Nén) | Dây đặc/dây bện: 0,2 đến 4 mm² / 0,2 đến 2,5 mm² (24 đến 12 AWG); Ống ferrule: 0,2 đến 2,5 mm² |
| Đi dây TA (Đầu cốt vòng) | Đầu nối #6 (0,375 in); 0,5 đến 4 mm² (22 đến 12 AWG) |
| Chứng nhận TA | Loại 1 (RH916XK, P0916AH): UL/UL-C Lớp I, Phân khu 2, T4; DEMKO Ex nA IIC T4 (Vùng 2); Loại 4/5 (RH917QW): Lớp 2 năng lượng giới hạn, chỉ dùng cho khu vực không nguy hiểm |
| Loại cáp | Loại 1 (P/PVC: -20 đến +80°C; LSZH: -40 đến +105°C) |
| Chiều dài cáp | Lên đến 30 m (98 ft) |
| Đầu nối cáp | Đế: D-sub 37 chân; TA: D-sub 25 chân |
| Mã số ví dụ cáp | 2,0 m: RH931RM (P/PVC), RH928AC (LSZH); 3,0 m: RH916DC (P/PVC), RH928AD (LSZH); 30 m: RH916DJ (P/PVC), RH928AK (LSZH) |
🔧 Thông số chức năng
| Tính năng | Chi tiết |
|---|---|
| Tín hiệu đầu vào | Chấp nhận bộ phát 4 đến 20 mA hoặc nguồn tự cấp 20 mA |
| Tín hiệu đầu ra | Điều khiển tải ngoài với đầu ra 0 đến 20 mA |
| Giao tiếp I/O quy trình | Fieldbus 2 Mbps dự phòng với FCM hoặc FCP; tự động chuyển sang đường dẫn hoạt động |
| Nâng cấp 100 Series | Thay thế FBM04 100 Series; hỗ trợ TA hoặc Bộ chuyển đổi Bộ kết thúc (TAA) cho dây hiện có |
📦 Thông tin đặt hàng
| Trường | Chi tiết |
|---|---|
| Mã số mẫu | FBM204 (RH914SY, có thể thay thế P0916DC) |
| Bao gồm | Mô-đun FBM204 (TA và cáp đặt riêng) |
| Mã số TA | Nén: RH916XK, RH917QW; Đầu cốt vòng: P0916AH |
