Product Description
| Mô tả mô hình | |
|---|---|
| Cánh đồng | Chi tiết |
| Người mẫu | KJ4003X1-BH1 |

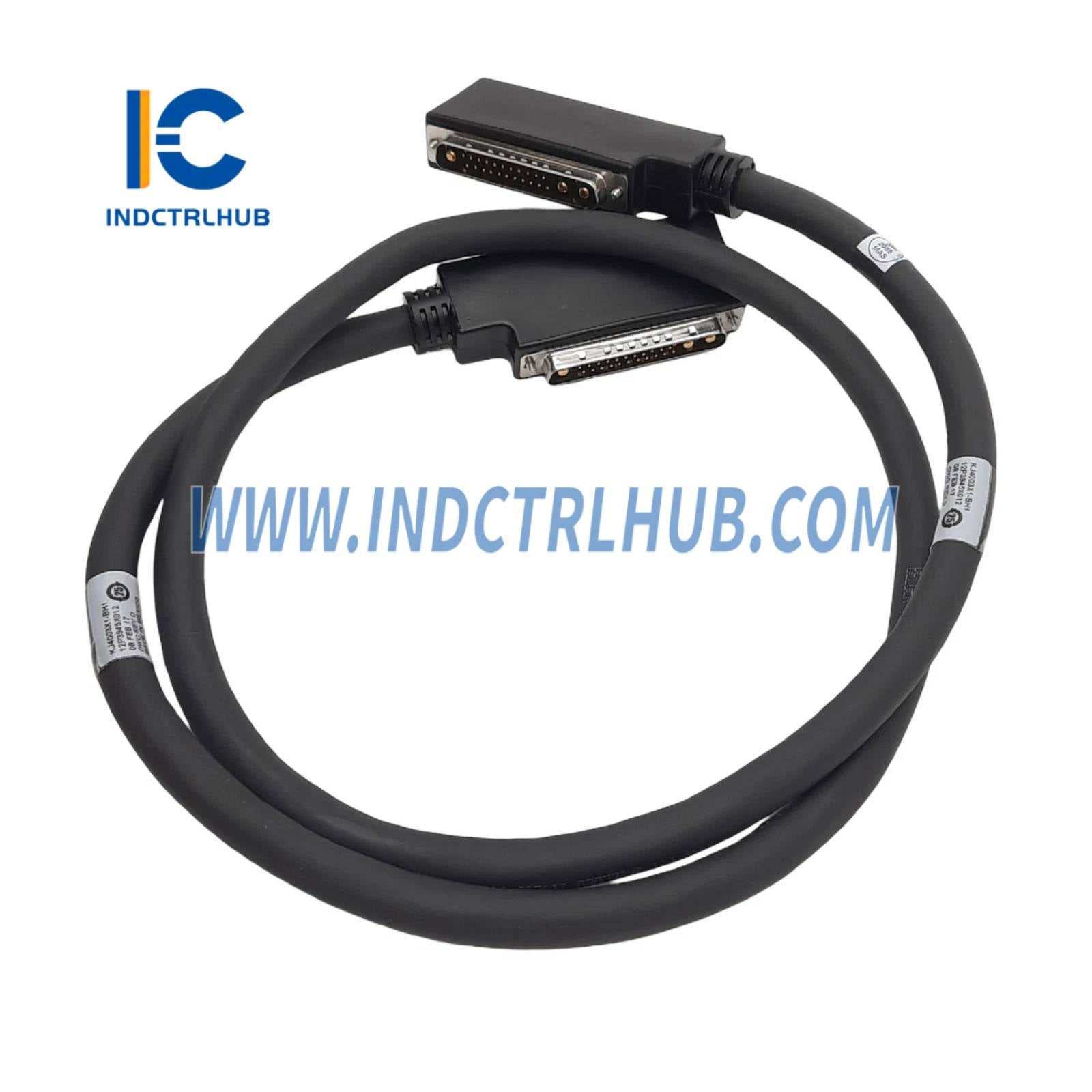

| Sự miêu tả | Cáp mở rộng cho Bộ truyền đơn, dài 1,1 m (43 inch) dành cho Bộ truyền ngang dòng S. |
| Thông số kỹ thuật | |
|---|---|
| Tham số | Đặc điểm kỹ thuật |
| Chiều dài cáp | 1,1 m (43 inch) |
| Mục đích | Kết nối các Bộ mang Ngang dòng S để mở rộng bus I/O, cho phép thêm các bộ mang I/O bổ sung. |
| Khả năng tương thích | Tương thích với các bộ điều khiển/nguồn dòng S-series 2-Wide và các bộ giao diện I/O 8-Wide. Hỗ trợ cấu hình cáp mở rộng đơn hoặc đôi để mở rộng bus một cách mạnh mẽ. |
| Thông tin bổ sung | |
|---|---|
| Cánh đồng | Chi tiết |
| Tương thích hệ thống | Được thiết kế cho các Bộ vận chuyển Ngang dòng S. Cho phép mở rộng trực tuyến bằng cách kết nối thêm các Bộ vận chuyển Giao diện I/O Rộng 8, hỗ trợ lên đến 8 bộ vận chuyển với tổng cộng 64 thẻ đơn hoặc 32 thẻ dự phòng. |
| Thông tin đặt hàng | Có sẵn như một bộ phận thay thế cho các Bộ Vận Chuyển Ngang dòng S. Bao gồm trong các cấu hình như SE3051C3 (Bộ Vận Chuyển Nguồn/Bộ Điều Khiển 2 Rộng với Cáp Kéo Dài Đơn) và SE4050E1C0/SE4050E2C0 (Bộ Vận Chuyển Giao Diện I/O 8 Rộng với Cáp Kéo Dài Đơn/Đôi). |
| Hướng Dẫn Cài Đặt | Tham khảo: • Hướng dẫn lắp đặt Lớp 1 Phân khu 2 DeltaV S-Series (12P5402) • Hướng dẫn lắp đặt Khu vực 2 DeltaV S-Series (12P5404) |
| Chứng nhận | |
|---|---|
| Loại chứng nhận | Chi tiết |
| FM (Hoa Kỳ) | Lớp I, Phân khu 2, Nhóm A, B, C, D, T4 |
| cFM (Canada) | Lớp I, Phân khu 2, Nhóm A, B, C, D, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc |
| IEC-Ex | II 3G Ex ec IIC T4 Gc |
| Chứng nhận Hàng hải | Chứng chỉ Đánh giá Thiết kế ABS Chứng chỉ Hàng hải DNV |
| Thông số kỹ thuật môi trường | |
|---|---|
| Tham số | Đặc điểm kỹ thuật |
| Nhiệt độ hoạt động | -40 đến 70°C (-40 đến 158°F) |
| Nhiệt độ lưu trữ | -40 đến 85°C (-40 đến 185°F) |
| Độ ẩm tương đối | 5 đến 95%, không ngưng tụ |
| Các chất ô nhiễm trong không khí | ISA-S71.04-1985 Chất ô nhiễm trên không lớp G3 Lớp phủ conformal |
| Xếp hạng bảo vệ | IP20 |
| Sốc | 10 g sóng sin nửa chu kỳ trong 11 ms |
| Rung động | 1 mm đỉnh đến đỉnh từ 5 đến 13,2 Hz, 0,7 g từ 13,2 đến 150 Hz |
