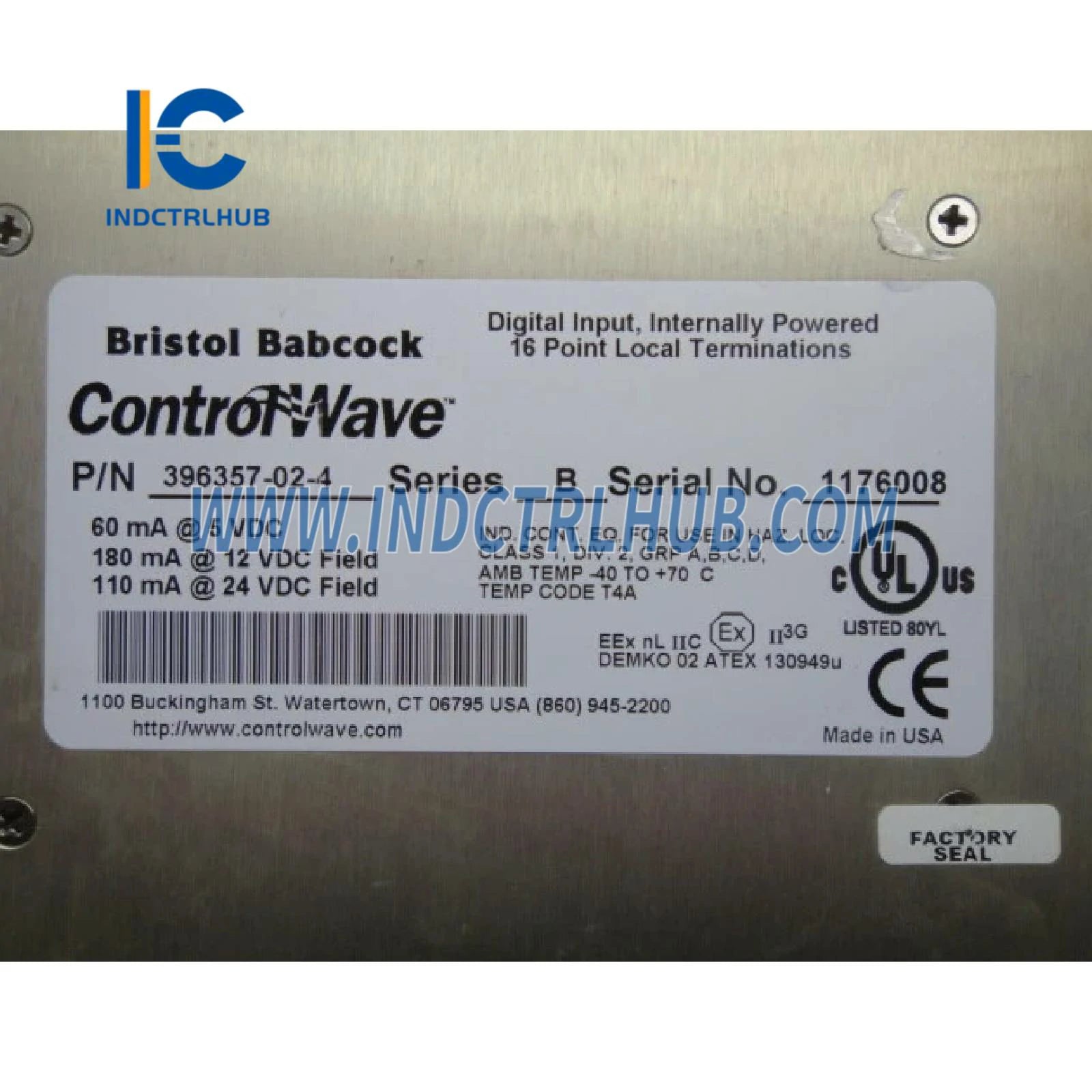

Module đầu vào kỹ thuật số 16 kênh Emerson 396357-02-4

Module Đầu vào Kỹ thuật số 16 Kênh Emerson 396357-02-4 - Thu thập Tín hiệu Rời rạc Đáng tin cậy cho Hệ thống ControlWave

Module Đầu vào Kỹ thuật số Emerson 396357-02-4 ControlWave cung cấp giám sát tín hiệu rời rạc đáng tin cậy cho các bộ điều khiển tự động lập trình ControlWave (PAC) và các thiết bị đầu cuối từ xa (RTU). Module đầu vào kỹ thuật số không cách ly 16 kênh này kết nối với các thiết bị hiện trường bao gồm công tắc, cảm biến, rơ le và tiếp điểm báo động trong các ứng dụng dầu khí, nước/thải, đường ống và tự động hóa công nghiệp yêu cầu thu thập dữ liệu SCADA mạnh mẽ.

Thông số kỹ thuật cốt lõi

• Số mô hình: 396357-02-4
• Số lượng Kênh: 16 kênh đầu vào kỹ thuật số mỗi module
• Loại Đầu vào: Tiếp điểm khô, điện áp danh định 24VDC
• Dải Điện áp Đầu vào: 10.7 đến 30 VDC
• Dòng điện Đầu vào: 5mA điển hình mỗi kênh
• Cách ly: Cấu hình nối đất chung không cách ly
• Đấu dây: Khối đầu cuối tại chỗ cho đấu dây trực tiếp với thiết bị hiện trường
• Tiêu thụ Điện năng: 1.2W điển hình
• Nhiệt độ hoạt động: -40°C đến +70°C (-40°F đến 158°F)
• Tương thích Hệ thống: ControlWave Micro, ControlWave Express, ControlWave EFM

Chứng nhận Khu vực Nguy hiểm Toàn cầu

Được chứng nhận để triển khai trong môi trường công nghiệp phân loại trên toàn thế giới:

• Chứng Nhận CE: Phù hợp tiêu chuẩn châu Âu về an toàn điện và EMC
• Được chứng nhận CSA: Phê duyệt của Hiệp hội Tiêu chuẩn Canada cho các lắp đặt tại Bắc Mỹ
• ATEX Zone 2: Chứng nhận môi trường khí nổ châu Âu cho môi trường khí/hơi
• IECEx Zone 2: Chứng nhận khu vực nguy hiểm quốc tế cho triển khai toàn cầu

Ứng dụng SCADA Dầu & Khí

Giám sát Đầu Giếng: Thu thập tín hiệu rời rạc từ van ngắt an toàn đầu giếng, công tắc áp suất cao/thấp và tiếp điểm hệ thống ngắt khẩn cấp (ESD). Dung lượng 16 kênh cho phép quản lý nhiều giếng từ một RTU duy nhất, giảm chi phí phần cứng và đơn giản hóa việc lắp đặt tại các vị trí từ xa. Dải điện áp đầu vào rộng (10.7-30 VDC) chịu được sụt áp trên các đoạn cáp dài thường gặp trong ứng dụng dầu khí.

Phát hiện Rò rỉ Đường ống: Giám sát cảm biến phát hiện rò rỉ đường ống, công tắc giới hạn vị trí van và tiếp điểm báo động trạm bơm dọc theo các đường ống dầu thô, khí tự nhiên và sản phẩm tinh chế. Cấu hình nối đất chung không cách ly đơn giản hóa việc đi dây khi tất cả thiết bị hiện trường dùng chung một mối nối đất, điều này phổ biến trong hệ thống SCADA đường ống nơi RTU được đặt tại các trạm bơm hoặc vị trí van từ xa.

Tự động hóa Kho Dầu: Giao tiếp với công tắc mức bồn chứa (cao/cao-cao, thấp/thấp-thấp), hệ thống bảo vệ tràn và tiếp điểm trạng thái bộ thu hồi hơi tại các bến chứa dầu thô và cơ sở phân phối sản phẩm tinh chế. Lớp phủ bảo vệ của module (ISA-S71.04-1985 Lớp G3) bảo vệ linh kiện điện tử khỏi các môi trường ăn mòn thường gặp trong các khu vực kho chứa có chứa H2S, hydrocarbon và các chất ô nhiễm trong không khí khác.

Điều khiển Trạm Máy Nén: Thu thập tín hiệu từ công tắc rung máy nén, cảnh báo nhiệt độ vòng bi, công tắc áp suất dầu bôi trơn và tiếp điểm ngắt khẩn cấp tại các trạm máy nén truyền dẫn khí tự nhiên. Dải nhiệt độ hoạt động từ -40°C đến +70°C phù hợp cho lắp đặt ngoài trời ở các vùng khí hậu bắc cực và sa mạc mà không cần vỏ bảo vệ môi trường hoặc hệ thống sưởi/làm mát.

Ứng dụng SCADA Nước & Nước Thải

Giám sát Trạm Bơm Nâng: Giám sát trạng thái hoạt động của bơm, cảnh báo mực nước cao, tiếp điểm hỏng bơm và công tắc phát hiện xâm nhập tại các trạm bơm nâng nước thải từ xa. Mức tiêu thụ điện năng thấp (1.2W điển hình) cho phép lắp đặt RTU sử dụng năng lượng mặt trời khi không có nguồn điện AC, điều này rất quan trọng cho mạng lưới trạm bơm nâng phân tán ở các khu vực nông thôn.

Tự động hóa Nhà máy Xử lý Nước: Giao tiếp với tiếp điểm trạng thái rửa ngược bộ lọc, xác nhận bơm cấp hóa chất hoạt động, công tắc mức bể lắng và tiếp điểm báo động quy trình trong các cơ sở xử lý nước đô thị. Module giao tiếp với CPU ControlWave qua bus hệ thống, hỗ trợ các giao thức Modbus RTU, DNP3 và BSAP để tích hợp với các trạm chủ SCADA hiện có.

Giám sát Mực nước Hồ chứa & Bồn chứa: Thu nhận tín hiệu từ công tắc phao, đầu ra báo động cảm biến mức siêu âm và tiếp điểm bảo vệ tràn trong hồ chứa nước và bồn chứa cao. Dòng điện đầu vào điển hình 5mA mỗi kênh giúp giảm tiêu thụ điện từ các thiết bị hiện trường dùng pin, kéo dài tuổi thọ pin trong các ứng dụng giám sát từ xa.

Ưu điểm Kiến trúc Không cách ly

Lợi ích của cấu hình đất chung cho các ứng dụng cụ thể:

• Đi dây đơn giản: Tất cả thiết bị hiện trường dùng chung cực âm, giảm số lượng dây và yêu cầu khối đầu nối
• Chi phí thấp hơn: Thiết kế không cách ly giảm chi phí module so với các module đầu vào cách ly cho các ứng dụng tiết kiệm ngân sách
• Hệ thống Đất Chung: Lý tưởng cho các cài đặt nơi tất cả thiết bị hiện trường dùng chung điểm đất (thường thấy trong ứng dụng RTU một điểm)
• Tiêu thụ điện năng giảm: Công suất tiêu thụ điển hình 1.2W cho phép triển khai RTU sử dụng năng lượng mặt trời

Tích hợp Hệ thống ControlWave

Tích hợp liền mạch với các nền tảng PAC/RTU ControlWave:

Giao tiếp Bus Hệ thống: Module giao tiếp với CPU ControlWave qua bus hệ thống tốc độ cao, cung cấp cập nhật I/O xác định và loại bỏ nhu cầu các giao thức quét I/O bên ngoài. Trạng thái đầu vào số được ánh xạ trực tiếp vào không gian bộ nhớ CPU để truy cập ngay lập tức bởi logic điều khiển và các giao thức truyền thông.

Hỗ trợ Giao thức: Hệ thống ControlWave hỗ trợ Modbus RTU/TCP, DNP3 (Cấp 2), BSAP và OPC để tích hợp với các trạm chủ SCADA từ Emerson, Schneider Electric, GE, Siemens và các nhà cung cấp khác. Các điểm đầu vào số được tự động ánh xạ thành đối tượng dữ liệu giao thức để thuận tiện cho việc truy vấn SCADA và báo cáo sự kiện.

Lập trình ACCOL III: Cấu hình thời gian chống rung đầu vào, giới hạn báo động và các hàm logic bằng phần mềm ControlWave Designer với thư viện khối chức năng ACCOL III. Các khối chức năng dựng sẵn cho điều kiện đầu vào số, phát hiện báo động và ghi sự kiện giúp tăng tốc phát triển ứng dụng và giảm thời gian vận hành.

Thông số môi trường

Tùy chọn Lắp đặt & Gắn kết

Lắp đặt linh hoạt cho nhiều kịch bản triển khai khác nhau:

• Khung ControlWave: Lắp trực tiếp trên bảng mạch sau của khung ControlWave cho các cấu hình RTU gọn nhẹ
• Lắp đặt trên thanh DIN: Tùy chọn lắp đặt trên thanh DIN cho việc cài đặt trong các tủ công nghiệp tiêu chuẩn
• Lắp đặt trên bảng điều khiển: Lắp trực tiếp trên bảng điều khiển sử dụng các lỗ bắt vít cho các lắp đặt vỏ tùy chỉnh
• Đấu dây tại chỗ: Khối đầu cuối vít chấp nhận dây 14-22 AWG để kết nối trực tiếp thiết bị hiện trường
• Đầu cuối có thể tháo rời: Khối đầu cuối có thể tháo rời để đấu dây trước khi lắp mô-đun

Tại sao chọn Industrial Control Hub?

Nguồn chuyên biệt của bạn cho các thành phần tự động hóa Emerson ControlWave chính hãng:

• ✓ Sản phẩm OEM chính hãng 100% với khả năng truy xuất nguồn gốc và bảo hành đầy đủ từ nhà sản xuất
• ✓ Hỗ trợ kỹ thuật SCADA/RTU chuyên sâu từ các kỹ sư tự động hóa được chứng nhận
• ✓ Kho hàng phong phú các mô-đun ControlWave sản xuất hiện tại và cũ
• ✓ Vận chuyển toàn cầu nhanh chóng đến thị trường Mỹ, Anh, EU và Châu Á - Thái Bình Dương
• ✓ Giá cả cạnh tranh với chiết khấu số lượng cho các dự án
• ✓ Tài liệu đầy đủ, sơ đồ dây điện và hỗ trợ lập trình

Các thành phần bổ sung ControlWave

Thông tin đặt hàng & Lập kế hoạch hệ thống

• 396357-02-4: Mô-đun đầu vào kỹ thuật số 16 kênh, không cách ly (sản phẩm này)
• Điện áp đầu vào: 10,7 đến 30 VDC (24VDC danh định)
• Đấu dây đầu cuối: Khối đầu cuối vít tại chỗ (có thể tháo rời)
• Tương thích hệ thống: Nền tảng ControlWave Micro, Express, EFM
• Phụ tùng thay thế: Duy trì các mô-đun dự phòng cho các ứng dụng SCADA quan trọng

Tài liệu Kỹ thuật & Hỗ trợ

Hướng dẫn lắp đặt đầy đủ, sơ đồ đấu dây, ví dụ lập trình ACCOL III và hướng dẫn cấu hình ControlWave Designer có sẵn theo yêu cầu. Đội ngũ kỹ sư ứng dụng của chúng tôi cung cấp tư vấn kiến trúc hệ thống, hỗ trợ cấu hình giao thức, hỗ trợ tích hợp SCADA và khắc phục sự cố cho các triển khai ControlWave RTU phức tạp.

Bảo trì & Tuổi thọ dịch vụ

• MTBF: >100.000 giờ trong môi trường công nghiệp điển hình
• Không cần hiệu chuẩn: Phát hiện đầu vào kỹ thuật số không yêu cầu hiệu chuẩn hoặc điều chỉnh định kỳ
• Lớp phủ bảo vệ: Bảo vệ lớp G3 theo tiêu chuẩn ISA-S71.04-1985 kéo dài tuổi thọ trong môi trường ăn mòn
• Tuổi thọ dịch vụ dự kiến: 15-20 năm trong các ứng dụng SCADA/RTU điển hình với bảo vệ môi trường thích hợp
