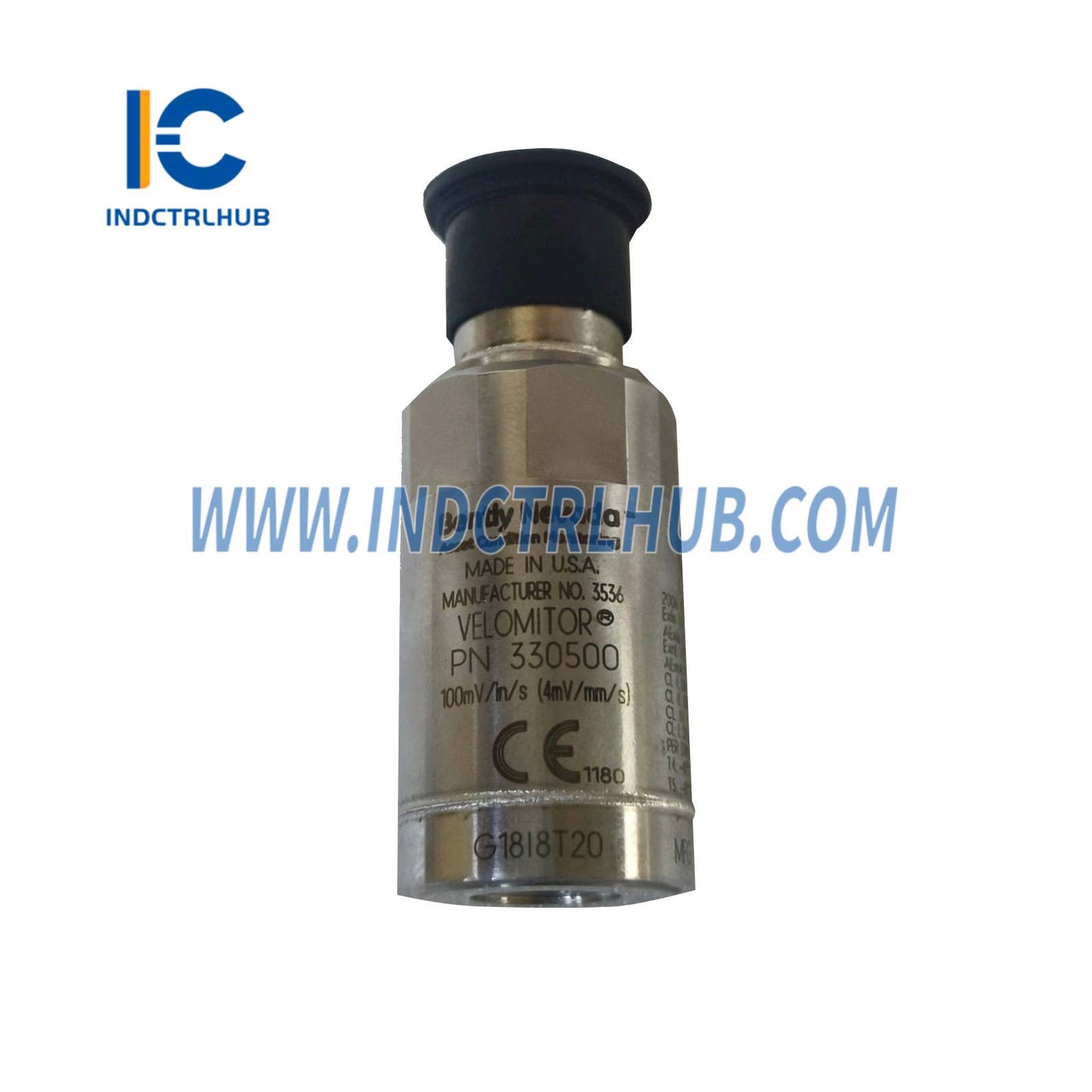

Cảm biến vận tốc Piezo Velomitor Bently Nevada 330500-A00-C04

Nhà sản xuất

Bently Nevada

Dòng sản phẩm

3300

Mã mẫu/Bộ phận

330500-A00-C04

Loại mẫu

Cảm biến vận tốc Piezo Velomitor

Chức năng

Đo rung động tuyệt đối của vỏ ổ bi, vỏ máy hoặc kết cấu sử dụng cảm biến áp điện với điện tử tích hợp

Độ nhạy

3,94 mV/mm/s (100 mV/in/s) ±5%

Đáp ứng tần số

4.5 Hz đến 5 kHz (±3.0 dB) / 6.0 Hz đến 2.5 kHz (±0.9 dB)

Độ nhạy nhiệt độ

-14% đến +7.5% điển hình trong phạm vi hoạt động

Dải vận tốc

1270 mm/s (50 in/s) đỉnh

Độ Nhạy Ngang

<5% độ nhạy trục

Độ tuyến tính biên độ

±2% đến 152 mm/s (6 in/s) đỉnh

Tần Số Cộng Hưởng Lắp Đặt

>12 kHz

Điện Áp Bù Đầu Ra

-12 ±3.0 VDC (tham chiếu đến Chân A)

Trở kháng đầu ra động

<2400 Ω

Mức nhiễu dải rộng

0.004 mm/s (160 μin/s) RMS (4.5 Hz đến 5 kHz)

Tiếp Đất

Vỏ cách điện

Chiều dài cáp tối đa

305 m (1000 ft), PN: 02173006 (không suy giảm tín hiệu)

Nhiệt độ hoạt động

-55°C đến +121°C (-67°F đến +250°F)

Khả năng chịu sốc

5000 g đỉnh tối đa

Độ ẩm tương đối

Lên đến 100%, không ngập nước

Độ nhạy biến dạng cơ bản

0.005 in/s/µstrain

Độ nhạy từ trường

<51 µin/s/gauss (ở 50 gauss, 50_60 Hz)

Trọng lượng

142 g (5.0 oz) điển hình

Đường kính

25.3 mm (0.995 in.)

Chiều cao

63.2 mm (2.49 in.)

Vật liệu vỏ

Thép không gỉ 316L

Đầu Nối

2 chân MIL-C-5015 kín khí

Mô-men xoắn lắp đặt

32_46 kg·cm (24_40 in-lb) tối đa

Cực tính

Chân A dương khi vỏ di chuyển về phía đầu nối

A _ Bộ chuyển đổi ren lắp đặt

00: Không01: 1/2-20 UNF02: M8 x 103: 1/4-28 UNF04: 1/4-20 UNC06: 5/8-18 UNF07: 3/8-16 UNC08: 1/2-13 UNC(Lưu ý: 05 = Không có sẵn cho 330500)Đối với 1/4-18 NPT, sử dụng mẫu 330525

B _ Phê duyệt của Cơ quan

00: Không01: CSA/US/C02: ATEX (EU)04: Nhiều (CSA, ATEX)
