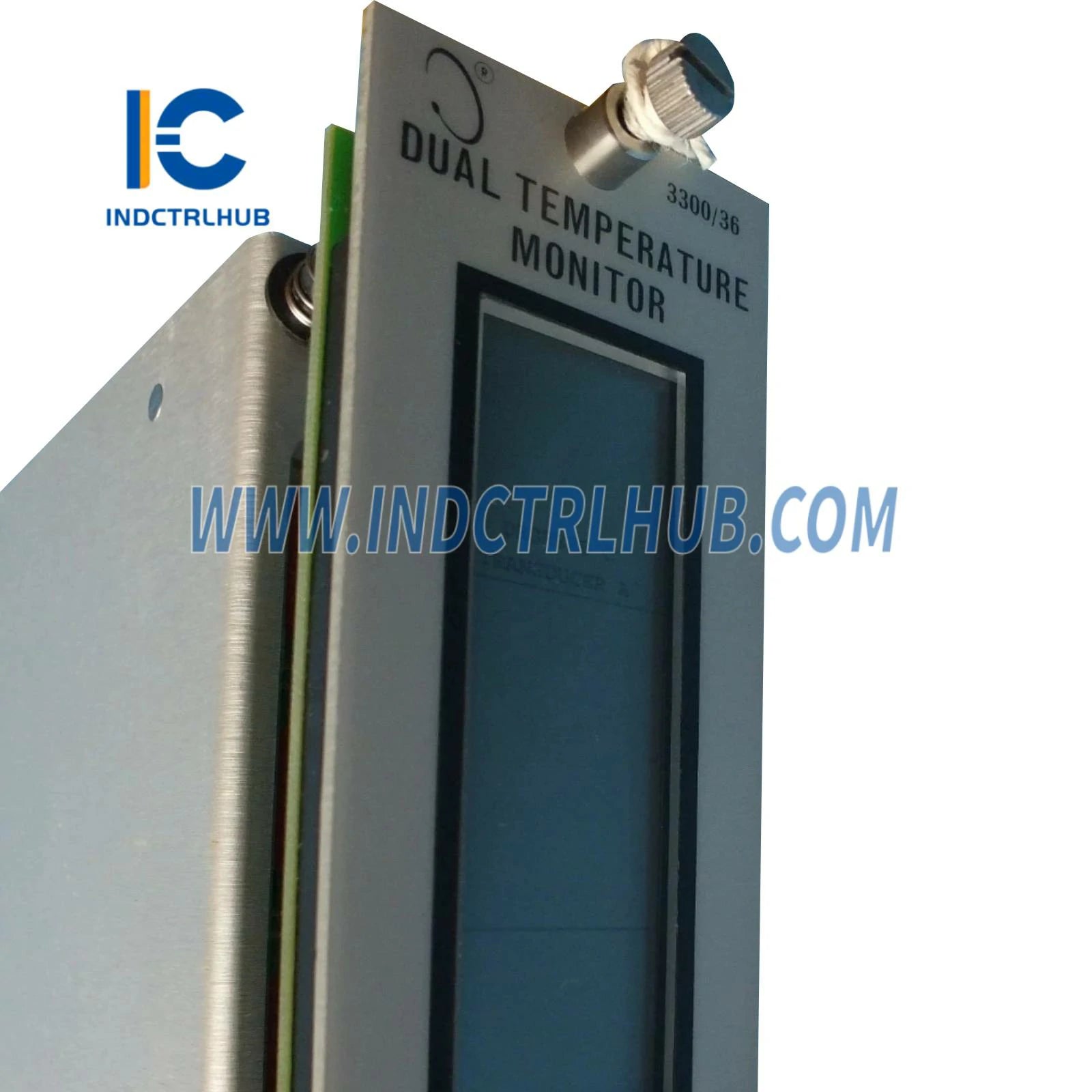

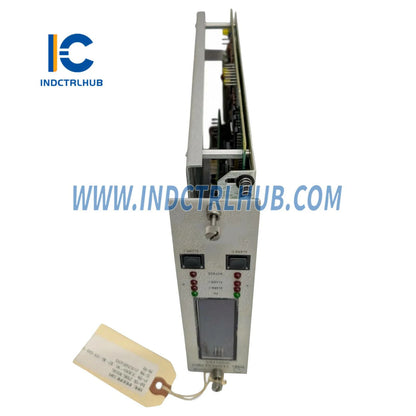

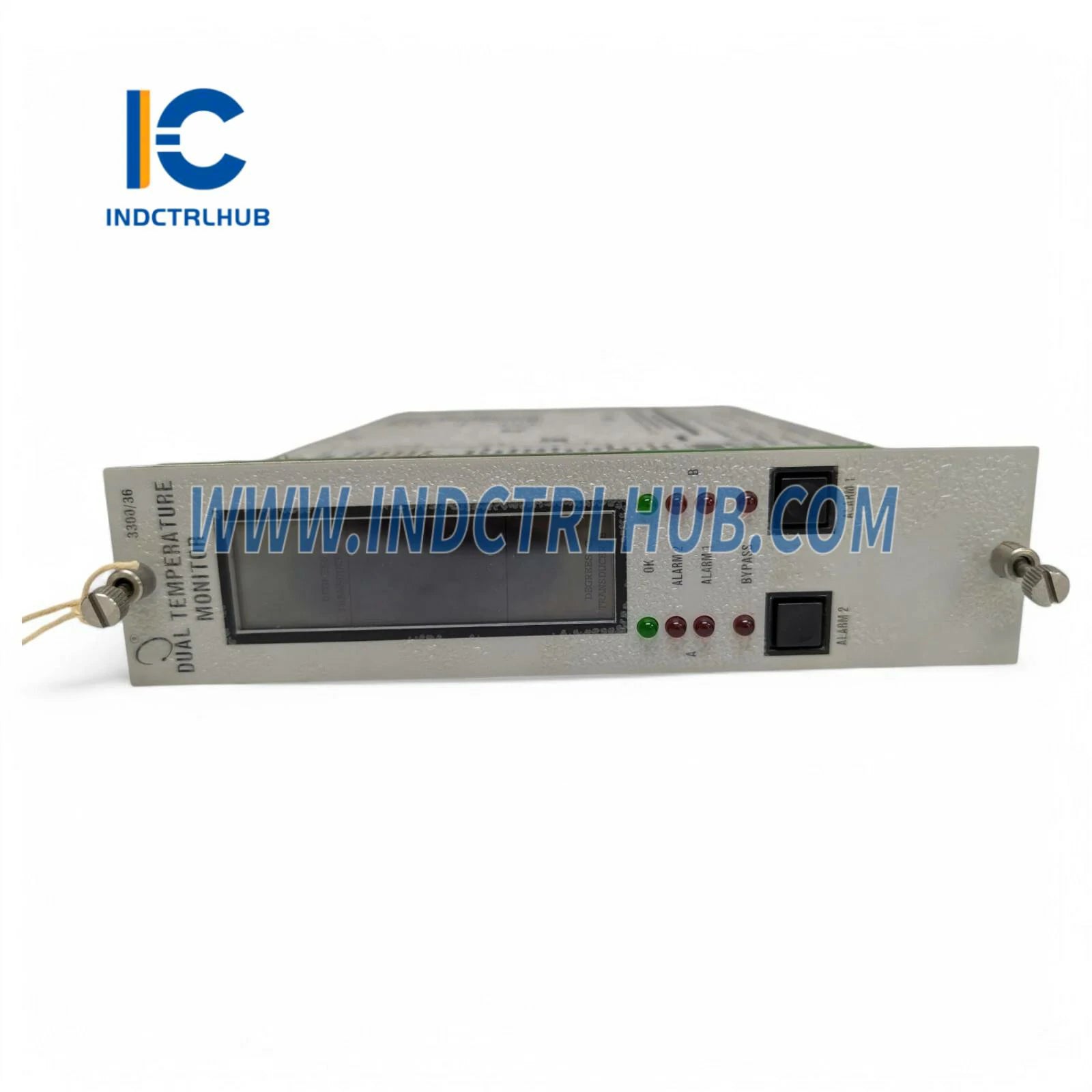

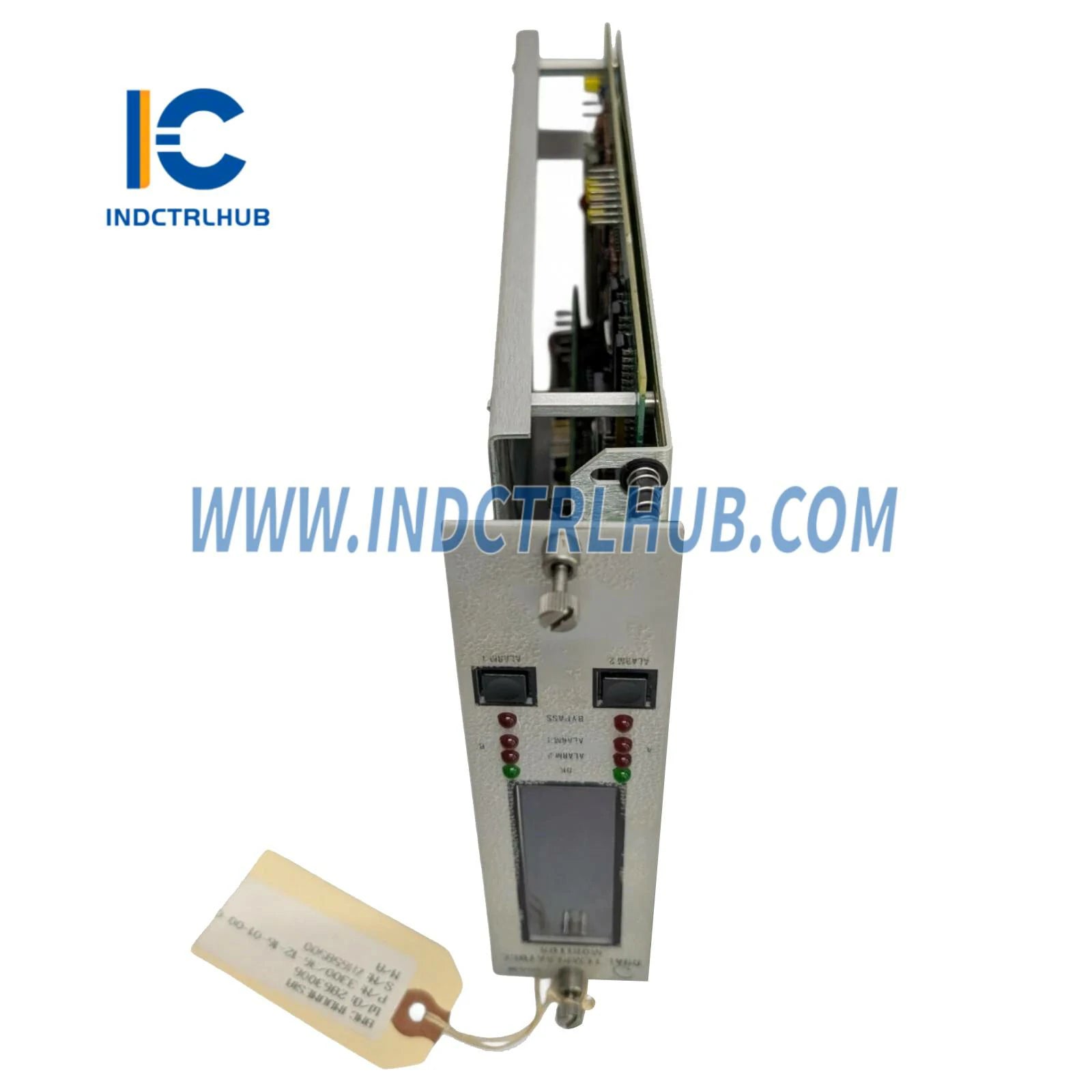

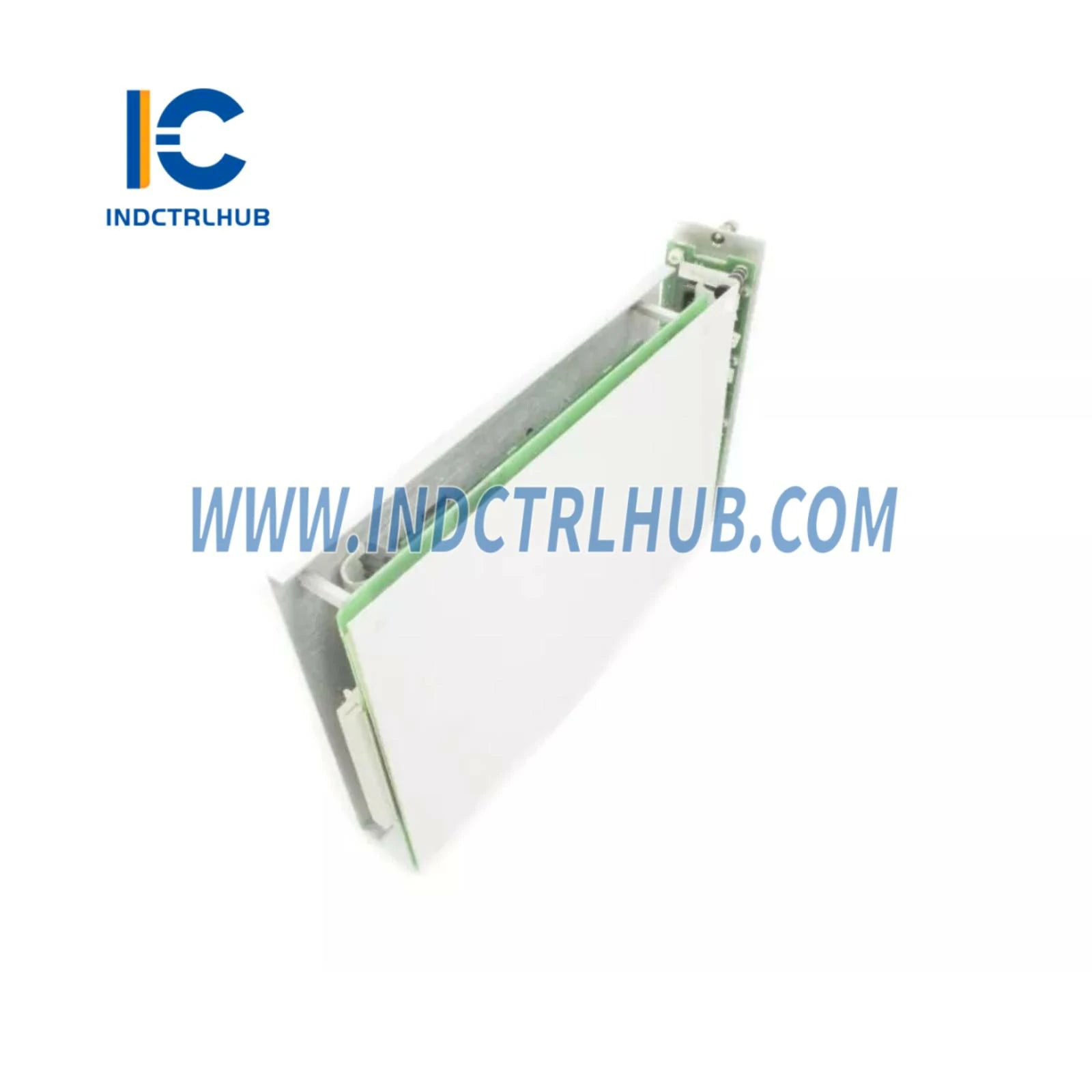

Bently Nevada 3300/36-13-12-03-01-00 Bộ Giám Sát Nhiệt Độ
Tổng Quan Sản Phẩm
- Bộ Giám Sát Nhiệt Độ Bently Nevada 3300/36-13-12-03-01-00 đo và giám sát nhiệt độ trong các thiết bị quay, như tua bin, máy nén và động cơ, trong các ngành phát điện, dầu khí
Thông Số Kỹ Thuật
| Thông Số | Chi Tiết |
|---|---|
| Nhà Sản Xuất | Bently Nevada |
| Dòng Sản Phẩm | 3300 Series |
| Mã Số/Mẫu | 3300/36-13-12-03-01-00 |
| Loại Mẫu | Bộ Giám Sát Nhiệt Độ |
| Chức Năng | Giám sát nhiệt độ sử dụng nhiệt điện trở hoặc RTD |
| Bộ Xử Lý | Dựa trên vi xử lý (kiến trúc cụ thể không được công bố) |
| Bộ Nhớ | Bộ nhớ không bay hơi cho cấu hình và điểm báo động |

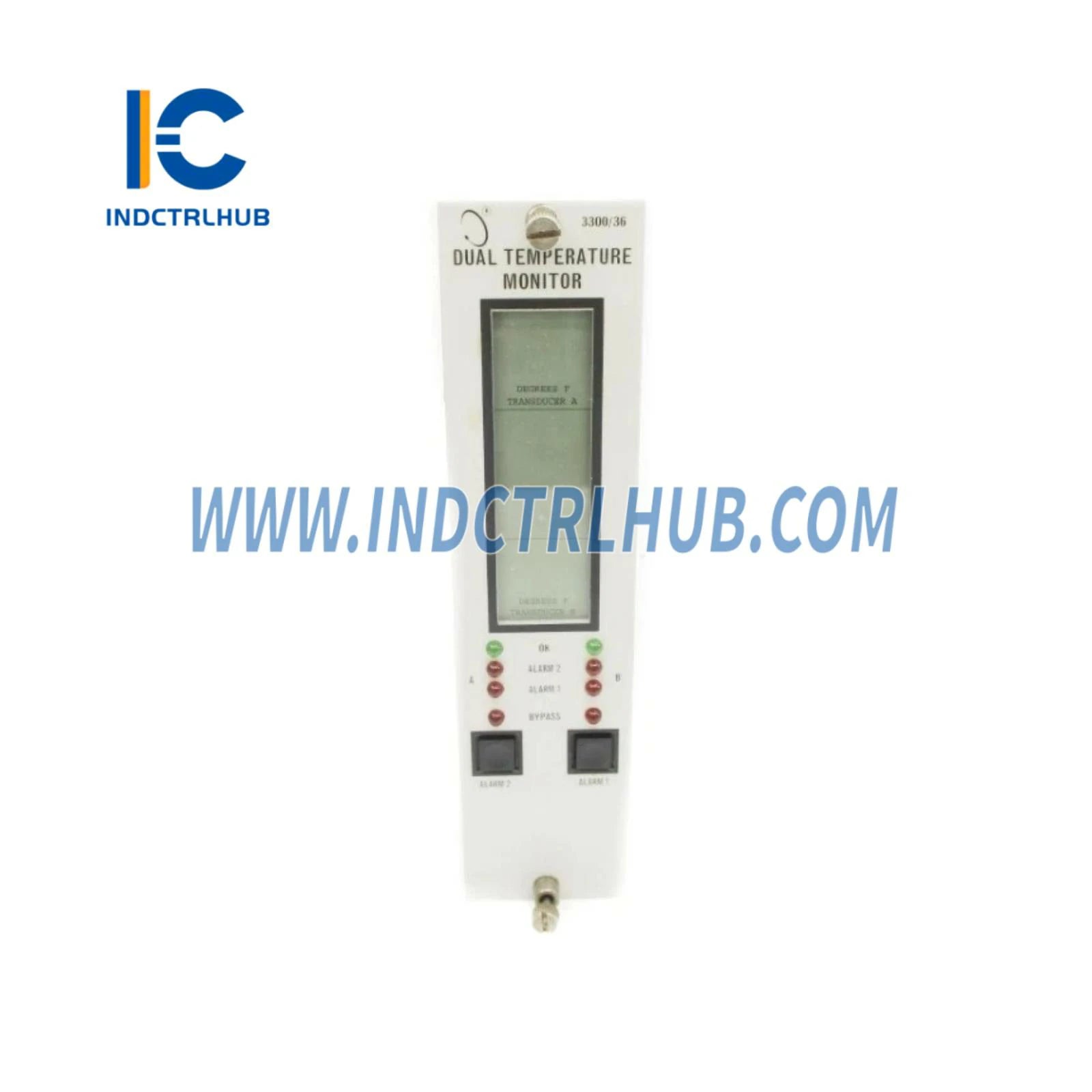

| Màn Hình | Đồng hồ analog (hai cái, mỗi kênh một cái) cho nhiệt độ; đèn LED cho trạng thái OK, Cảnh Báo, Nguy Hiểm và Bỏ Qua |
| Đầu Vào | 2 đầu vào cảm biến nhiệt độ (hỗ trợ nhiệt điện trở loại J, K, E, T hoặc RTD 3 dây/4 dây, như 100 Ω Pt, 120 Ω Ni) |
| Đầu Ra | 2 đầu ra analog (4–20 mA, tỷ lệ với nhiệt độ) 2 đầu ra cảm biến đệm (cho chẩn đoán bên ngoài) 4 đầu ra rơ le (tiếp điểm khô, tối đa 5 A tại 250 VAC/24 VDC, cho Cảnh Báo và Nguy Hiểm mỗi kênh) |
| Giao Tiếp | Giao diện nối tiếp (RS-232, tùy chọn cho ghi dữ liệu); kết nối với khung 3300 để tích hợp với System 1 |
| Xử Lý Tín Hiệu | Chuẩn hóa và xử lý tín hiệu nhiệt điện trở/RTD; cung cấp bù mối nối lạnh cho nhiệt điện trở |
| Phạm Vi Nhiệt Độ | Nhiệt điện trở: -200°C đến +1370°C (-328°F đến +2498°F, tùy loại) RTD: -200°C đến +850°C (-328°F đến +1562°F, tùy loại) |
| Độ Chính Xác | ±1% phạm vi toàn thang hoặc ±2°C (tùy theo giá trị lớn hơn, với cảm biến tương thích) |
| Dự Phòng | Không dự phòng |
| Chẩn Đoán | Phát hiện lỗi cảm biến, mạch hở/ngắn mạch; cung cấp trạng thái OK, Cảnh Báo và Nguy Hiểm qua đèn LED và rơ le |
| Tương Thích | Hoạt động với khung Bently Nevada 3300 Series, nhiệt điện trở (Loại J, K, E, T), RTD (100 Ω Pt, 120 Ω Ni), và mô-đun giao diện cảm biến; tích hợp với phần mềm System 1 qua giao diện khung 3300; tương thích hạn chế với 3500 Series qua bộ chuyển đổi |
| Nguồn Cấp | Nhận nguồn qua khung 3300 (20–30 VDC, thường là 24 VDC) |
| Tiêu Thụ Điện | Khoảng 6–9 W |
| Thông Số Môi Trường | Nhiệt độ hoạt động: -30°C đến +65°C (-22°F đến +149°F) Nhiệt độ lưu trữ: -40°C đến +85°C (-40°F đến +185°F) Độ ẩm tương đối: 5% đến 95% không ngưng tụ Rung động: Tuân thủ IEC 60068-2-6 Sốc: Tuân thủ IEC 60068-2-27 |
| Vỏ Bọc | IP20 (lắp trong khung 3300 Series) |
| Kích Thước | Khoảng 152 mm (C) x 76 mm (R) x 305 mm (Sâu) |
| Trọng Lượng | Khoảng 1.5–2 kg |
| Lắp Đặt | Cắm vào khung 3300 Series (vị trí khe cắm cụ thể) |
| Chứng Nhận | Đạt chuẩn CE, CSA, ATEX/IECEx Zone 2 (trong vỏ được phê duyệt), chứng nhận hàng hải như DNV, ABS |
