Product Description
Chi tiết sản phẩm

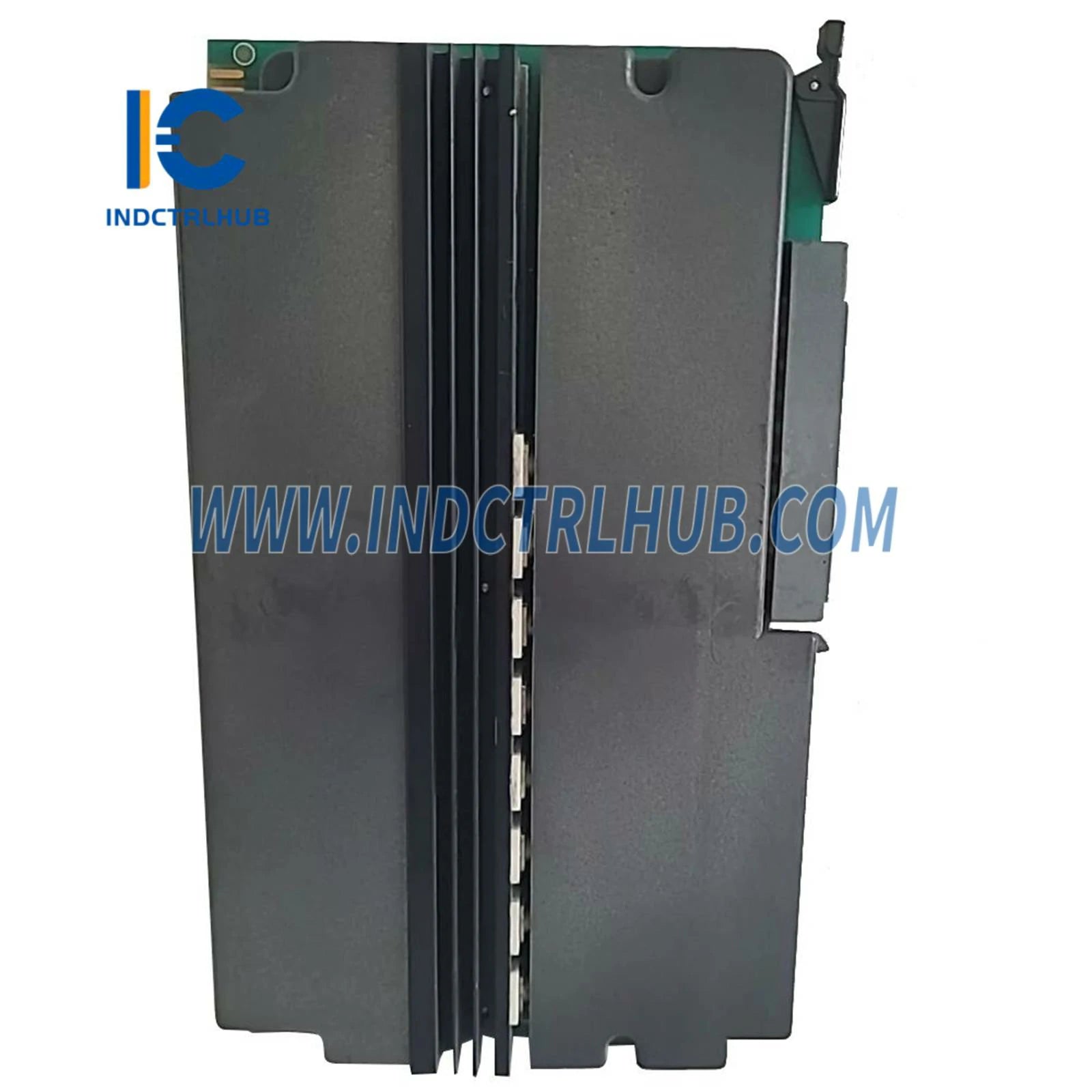

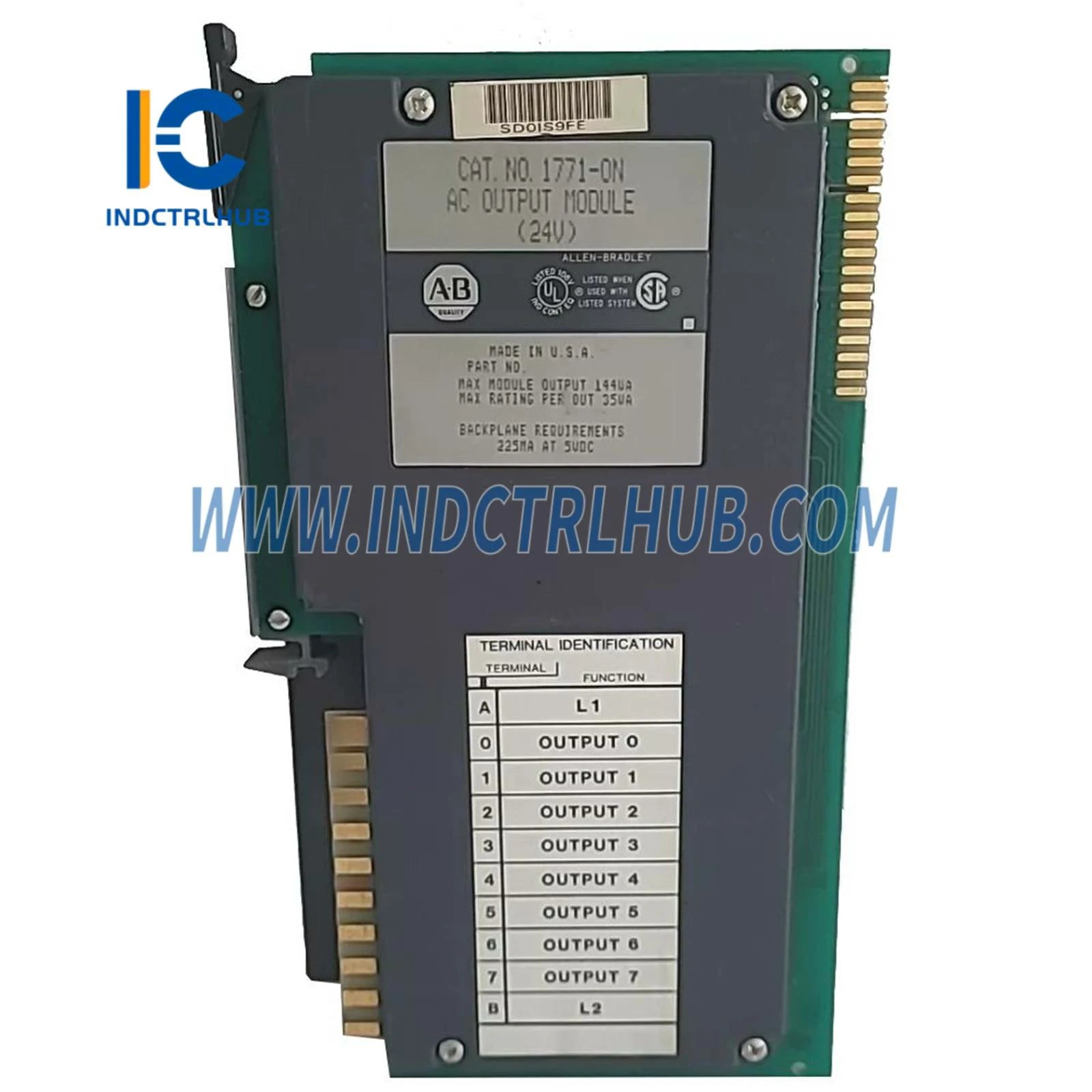

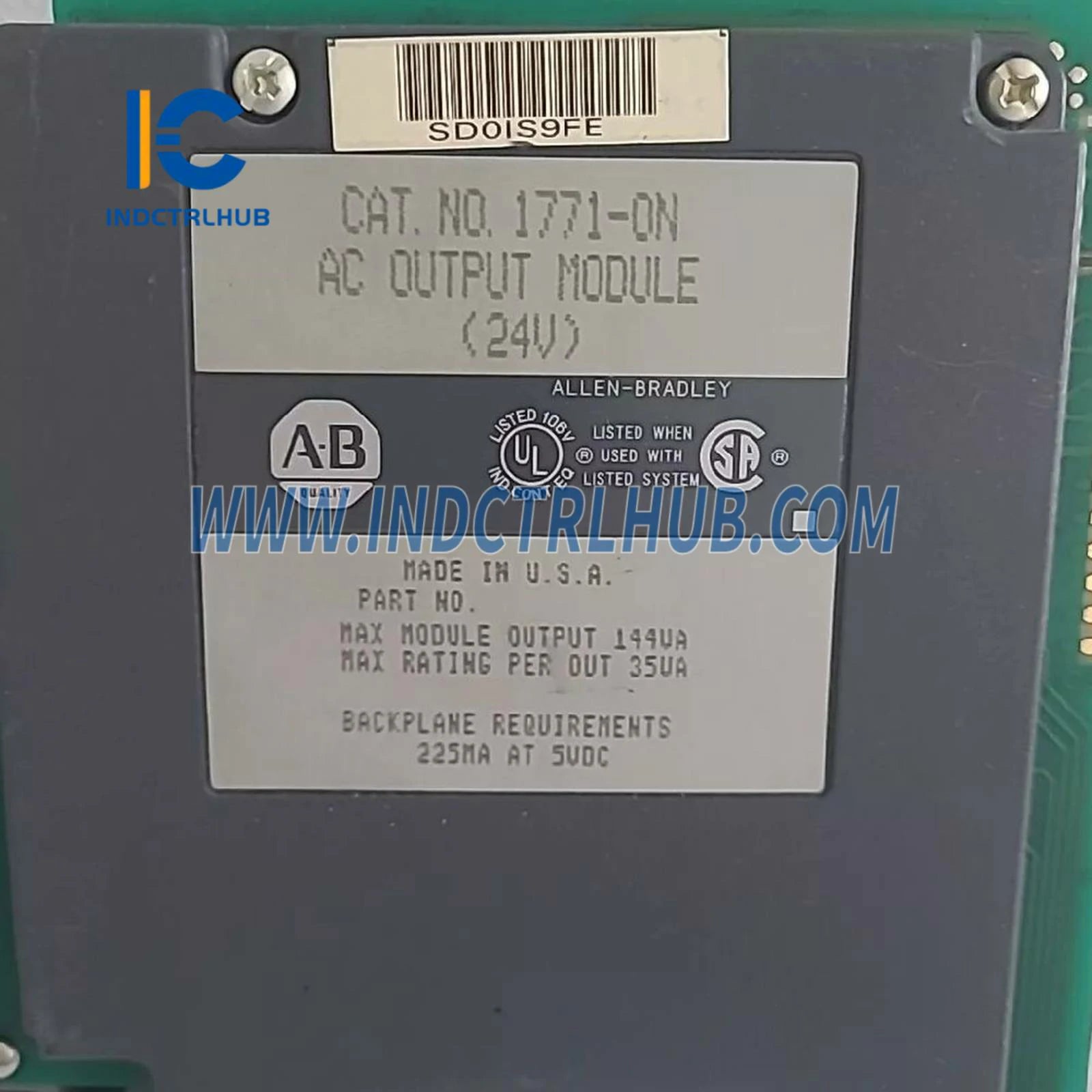

Nhà sản xuất: Allen-Bradley
Mẫu/Số bộ phận: PLC5 1771-ON
Mô tả: Mô-đun Đầu ra AC
Thông số kỹ thuật
| Thuộc tính | Chi tiết |
|---|---|
| Đầu ra cho mỗi mô-đun | 16 đầu ra |
| Vị trí mô-đun | Khung I/O 1771 |
| Dải điện áp đầu ra | 20 đến 30V AC @ 47-63Hz |
| Điện áp đầu ra danh định | 24V AC, 50/60Hz |
| Dòng điện đầu ra định mức (tối đa) | 1,5A mỗi đầu ra, không vượt quá 6A mỗi mô-đun |
| Dòng điện đột biến (tối đa) trên mỗi Đầu ra và Mô-đun | 4A trong 10ms (tối đa) |
| Dòng Tải Tối Thiểu | 100mA mỗi đầu ra @ 24V AC, 60Hz |
| Sụt áp khi bật (tối đa) | 2V ở 100mA |
| Dòng rò rỉ trạng thái tắt (tối đa) | 4mA mỗi đầu ra @ 30V AC |
| Độ trễ tín hiệu | Tắt sang Bật: 1.0ms Bật sang Tắt: 8,3ms @ 60Hz |
| Tản điện | 13,2 Watts (Tối đa); 1,2 Watts (Tối thiểu) |
| Tản nhiệt | 45.1 BTU/giờ (Tối đa); 4.1 BTU/giờ (Tối thiểu) |
| Dòng điện Backplane | 225mA ở 5V DC ±5% |
| Điện áp cách ly | Đáp ứng hoặc vượt tiêu chuẩn UL 508 và tiêu chuẩn CSA C22.2 số 142 |
| Điều kiện môi trường | |
| Nhiệt độ hoạt động | 0°C đến 60°C (32°F đến 140°F) |
| Nhiệt độ lưu trữ | -40°C đến 85°C (-40°F đến 185°F) |
| Độ ẩm tương đối | 5% đến 95% (không ngưng tụ) |
| Người chỉ huy | Dây bện tối đa 14 gauge (2mm) |
| Kích thước dây | Tối đa cách điện 3/64 inch (1.2mm) |
| Loại | 1 |
| Cầu chì | 250V 2A Cầu chì nổ bình thường, Cầu chì Bussman AGC-2, Littelfuse 312002 |
| Cánh tay dây điện hiện trường | Catalog Number 1771-WA |
| Mô-men xoắn vít tay cầm đi dây | 7-9 inch-pound |
| Chứng nhận | Được chứng nhận CSA Được chứng nhận CSA Class I, Division 2 (Nhóm A, B, C, D) Được UL niêm yết Được đánh dấu CE (tuân thủ các chỉ thị áp dụng) |
| Hướng Dẫn Cài Đặt | Tham khảo hướng dẫn 1771-2.42 |
