Product Description
Tổng quan sản phẩm
- Nhà sản xuất: Allen-Bradley

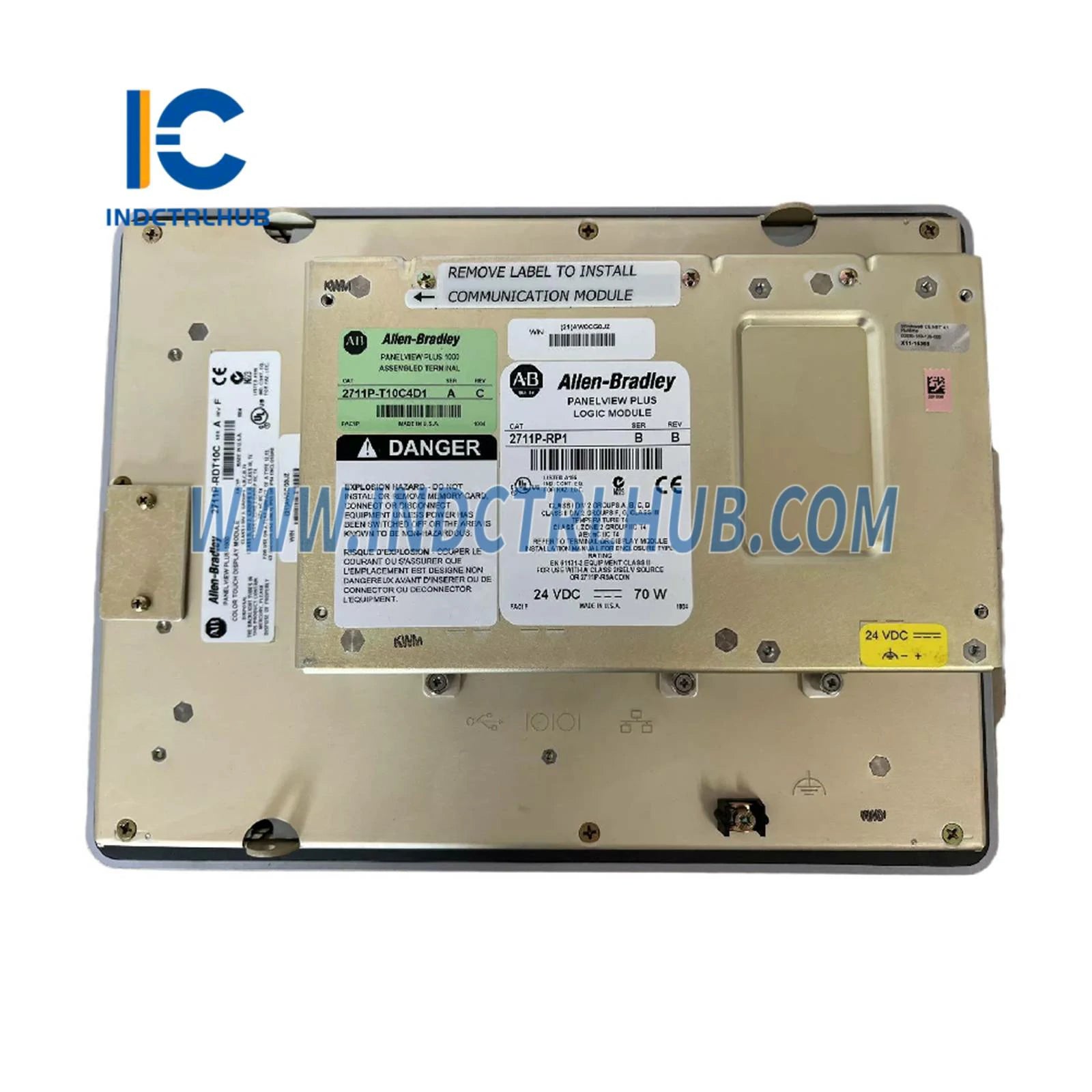

- Mẫu/Số bộ phận: 2711P-T10C4D1
- Mô tả: Màn hình màu PanelView Plus 6 Series 1000
Thông số kỹ thuật
Hiển thị và nhập liệu
| Thuộc tính | Chi tiết |
|---|---|
| Kiểu hiển thị | Màu sắc Ma trận Chủ động TFT |
| Kích thước hiển thị | 10,4 inch |
| Nghị quyết | 800 x 600, đồ họa màu 18-bit |
| Khu vực hiển thị (Rộng x Cao) | 211 x 158 mm (8.3 x 6.2 in.) |
| Độ sáng | 300 cd/m² (Nits) |
| Đèn nền | CCFL, tối thiểu 50.000 giờ ở 25 °C (77 °F), có thể thay thế tại chỗ |
| Màn hình cảm ứng | 8 dây điện trở tương tự, được đánh giá cho 1 triệu lần nhấn, lực hoạt động: 10…110 g |
Bộ nhớ và lưu trữ
| Thuộc tính | Chi tiết |
|---|---|
| Ký ức | 512 MB RAM, 512 MB bộ nhớ không bay hơi (khoảng 79 MB bộ nhớ người dùng trống) |
| Lưu trữ ngoài | Hỗ trợ thẻ SD có thể thay nóng (Mã số Cat. 1784-SDx và 1784-SDHCx) và ổ đĩa flash USB |
| Hệ điều hành | Windows CE 6.0 (có hoặc không có các tính năng mở rộng và trình xem file Microsoft Office) |
Phần mềm
| Thuộc tính | Chi tiết |
|---|---|
| Phần mềm điều khiển | Phần mềm FactoryTalk View Machine Edition, phiên bản 6.0 trở lên |
| Phần mềm truy cập từ xa | Phần mềm FactoryTalk ViewPoint, phiên bản 1.2 trở lên |
Thông số kỹ thuật điện
| Thuộc tính | Chi tiết |
|---|---|
| Điện áp đầu vào DC | 18…32V DC (điện áp danh định 24V DC) |
| Tiêu thụ điện DC | Tối đa 70 W (2.9 A @ 24V DC), điển hình 39 W (1.6 A @ 24V DC) |
| Điện áp đầu vào AC | 100…240V AC, 50…60 Hz |
| Tiêu thụ điện AC | Tối đa 160 VA, điển hình 65 VA |
Giao diện và Giao tiếp
| Thuộc tính | Chi tiết |
|---|---|
| Cổng giao tiếp | Ethernet (10/100 Mbps, Auto-MDI/MDI-X), RS-232, 2 cổng USB host |
| Giao diện mạng | Hỗ trợ các mô-đun truyền thông Ethernet, DH+/DH-485 hoặc ControlNet (theo lịch trình hoặc không theo lịch trình) |
Kích thước vật lý
| Thuộc tính | Loại bàn phím | Loại cảm ứng |
|---|---|---|
| Trọng lượng (xấp xỉ) | 2,8 kg (6,2 pound) | 2,5 kg (5,6 pound) |
| Kích thước (C x R x S) | 248 x 399 x 55mm | 248 x 329 x 55mm |
| Kích thước khoét lỗ (C x R) | 224 x 375 mm | 224 x 305 mm |
Điều kiện môi trường
| Thuộc tính | Chi tiết |
|---|---|
| Nhiệt độ hoạt động | 0…55°C (32…131°F) |
| Nhiệt độ lưu trữ | -25…70°C (-13…158°F) |
| Độ ẩm tương đối | 5–95% không ngưng tụ |
