Product Description

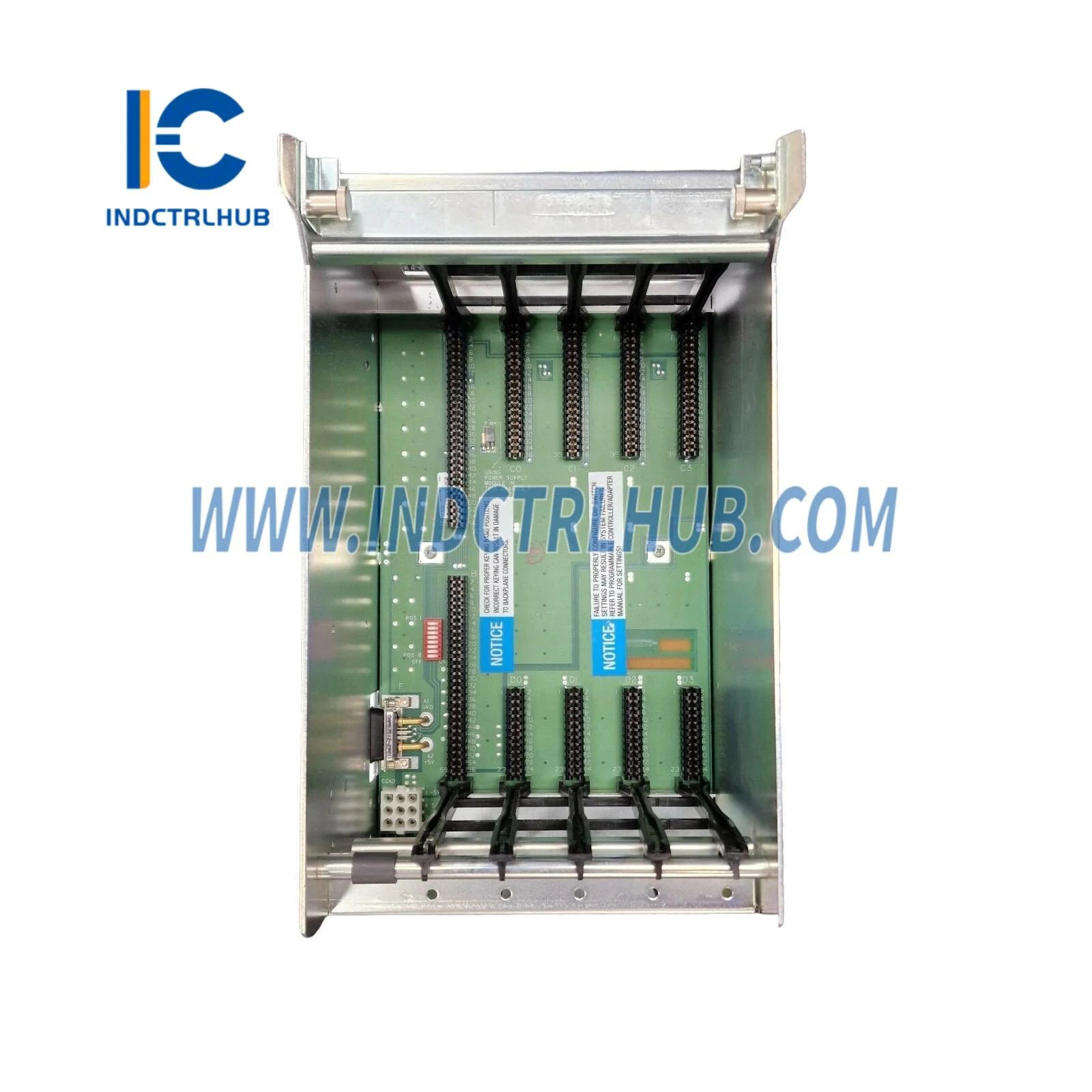

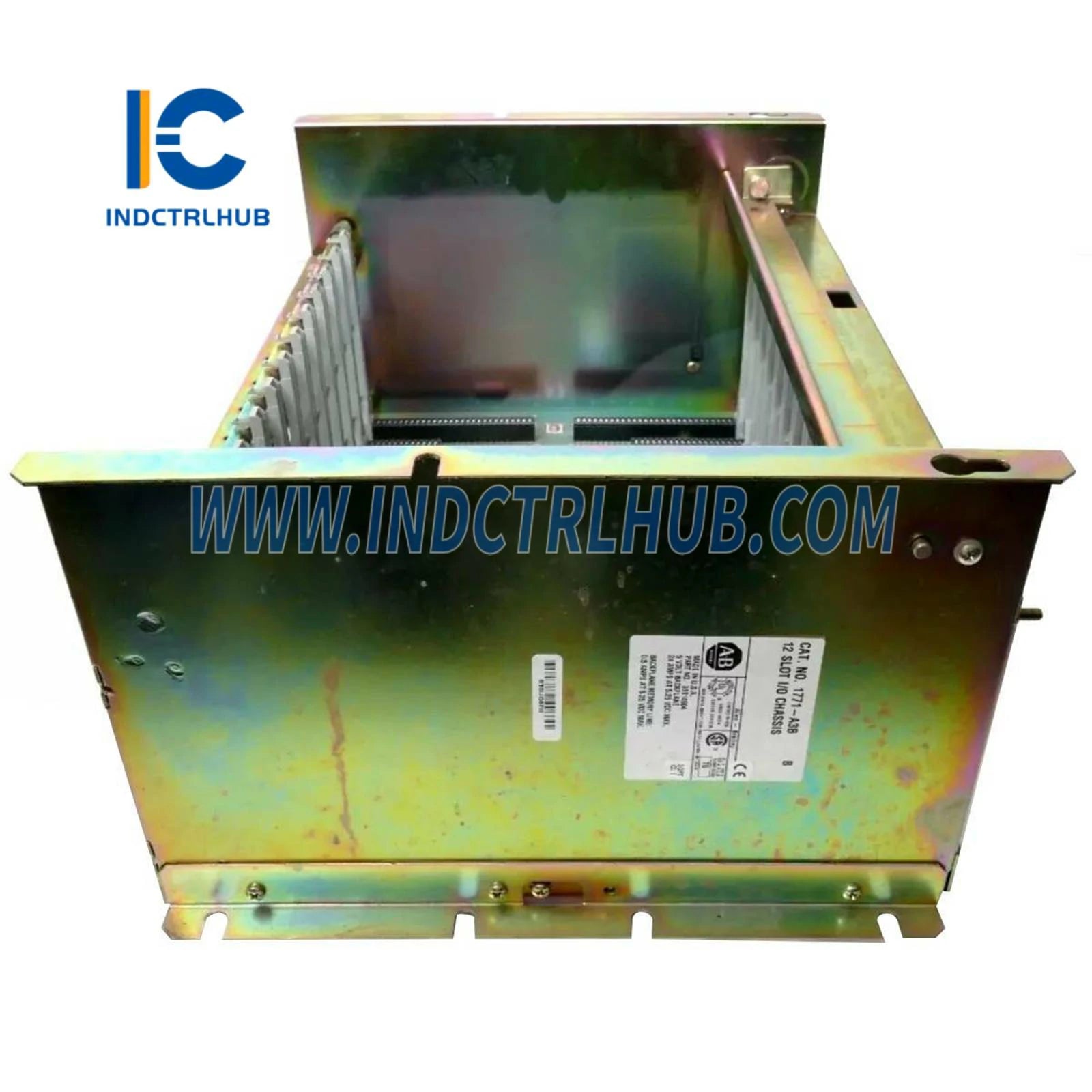

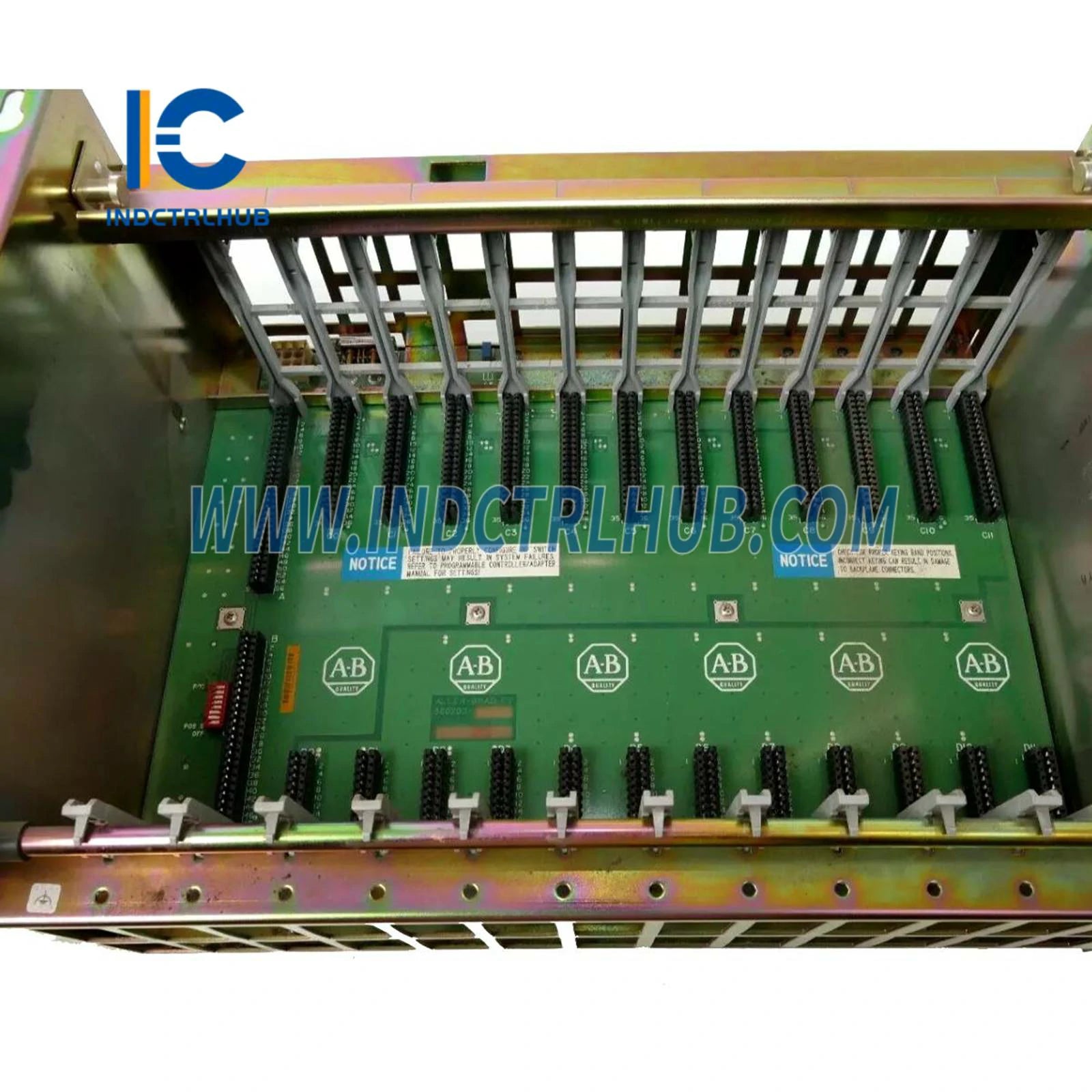

Khung I/O Allen-Bradley 1771-A1B
Allen-Bradley 1771-A1B là một khung I/O gắn bảng điều khiển được thiết kế để chứa các mô-đun I/O PLC-5. Nó cung cấp một mặt sau đáng tin cậy cho việc truyền thông và phân phối điện giữa các mô-đun trong hệ thống điều khiển Allen-Bradley 1771 series.
Thông số kỹ thuật
Đặc tính cơ khí & điện
| Thuộc tính |
Thông số |
| Loại gắn |
Bảng điều khiển |
| Kích thước (Rộng x Cao x Sâu) |
229 x 315 x 193 mm (9.0 x 12.4 x 7.6 inch) |
| Trọng lượng (không bao gồm mô-đun) |
3.6 kg (8 lbs) |
| Khe cắm mô-đun I/O |
4 |
| Dòng điện tối đa trên mặt sau @ 5V DC |
16A |
| Thay thế tương thích cho dòng khung |
A (1771-A1B) |
| Thay thế cho |
1771-A1 |
Thông số môi trường
| Thuộc tính |
Thông số |
| Nhiệt độ hoạt động |
0 đến 60°C (32 đến 140°F) |
| Nhiệt độ lưu trữ |
-40 đến 85°C (-40 đến 185°F) |
| Độ ẩm tương đối |
5 đến 95% (không ngưng tụ) |
| Chấn động (Hoạt động/Không hoạt động) |
IEC 60068-2-27 (15930g) |
| Rung |
IEC 60068-2-6 (2g @ 10-500Hz) |
| Loại vỏ |
Kiểu mở |
Tương thích điện từ (EMC) & Miễn dịch
| Tiêu chuẩn |
Thông số |
| Phát xạ |
CISPR 11 Nhóm 1, Lớp A |
| Miễn dịch ESD |
IEC 61000-4-2 (Phóng điện gián tiếp 4 kV) |
| Miễn dịch RF bức xạ |
IEC 61000-4-3 (10 V/m với sóng sine 1 kHz điều chế AM 80% từ 30 MHz đến 1000 MHz) |
Chứng nhận & Tuân thủ
-
Được liệt kê UL (Thiết bị điều khiển công nghiệp)
-
Được chứng nhận CSA (Thiết bị điều khiển quy trình cho các vị trí nguy hiểm Lớp I, Phân khu 2, Nhóm A, B, C, D)
-
Tuân thủ Liên minh Châu Âu:
-
Chỉ thị EMC 89/336/EEC (EN 50081-2 Phát xạ công nghiệp, EN 50082-2 Miễn dịch công nghiệp)
-
Chỉ thị LVD 73/23/EEC (EN 61131-2 Bộ điều khiển lập trình)
-
C-Tick (Tuân thủ Australia/NZ) – AS/NZS 2064 (Phát xạ công nghiệp)
