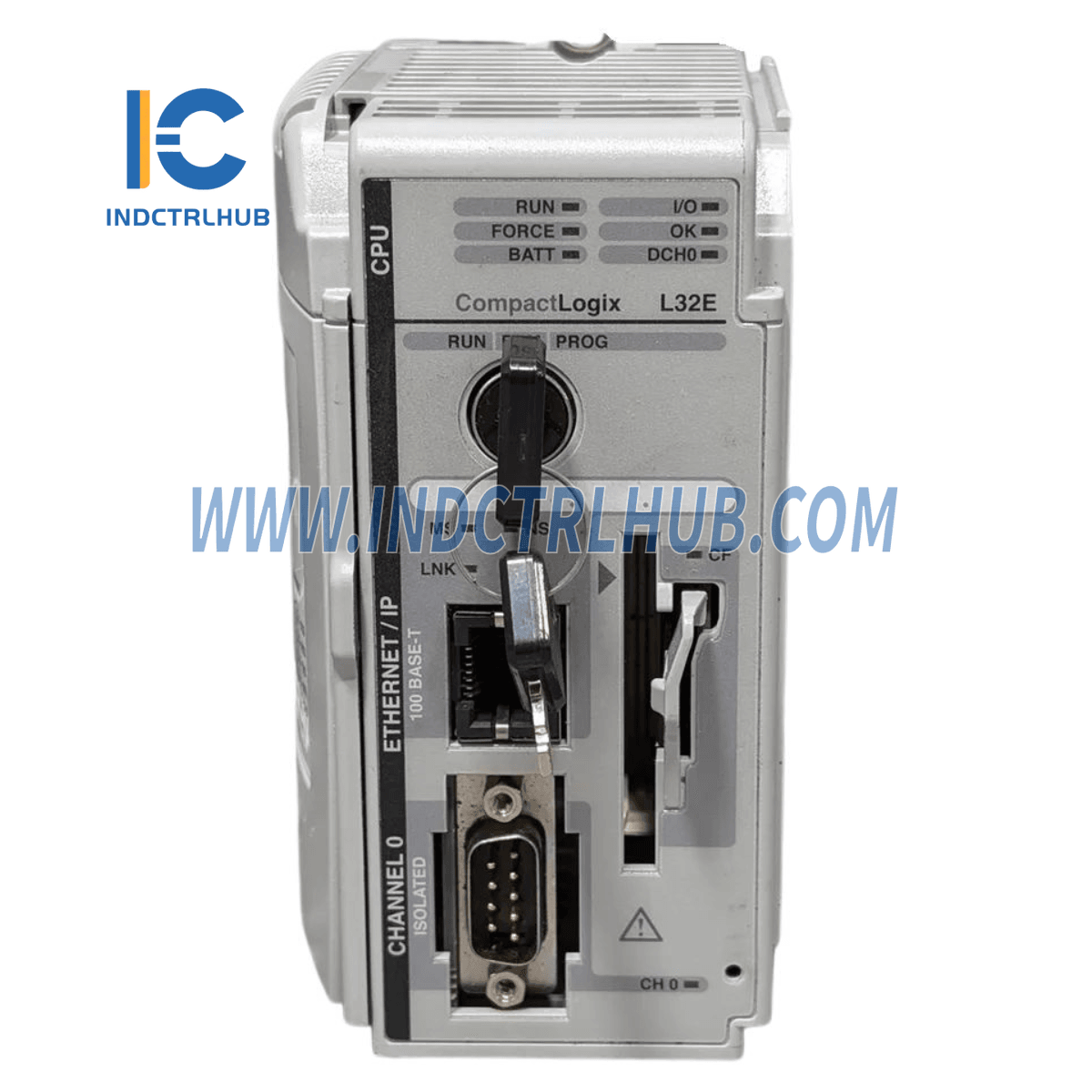

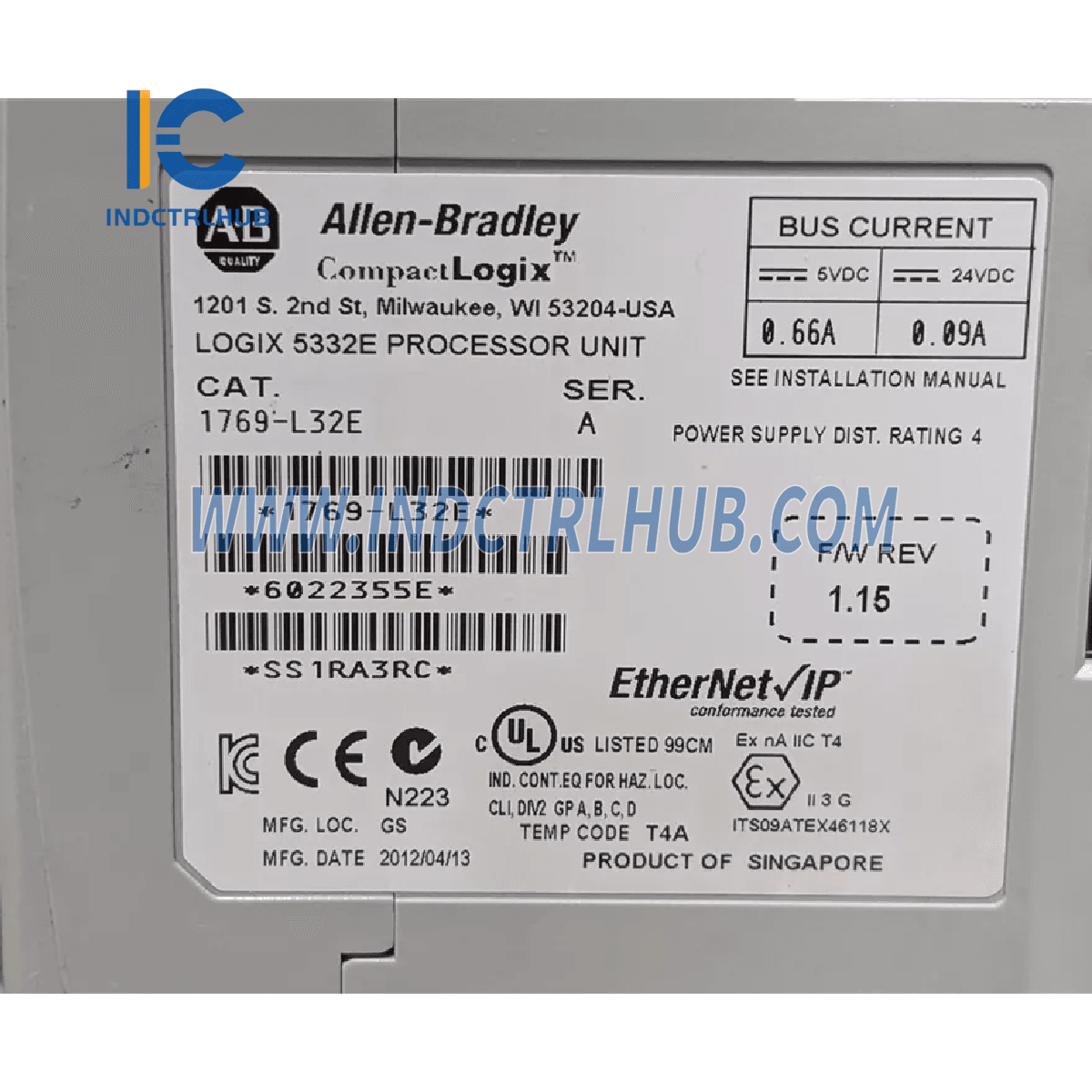

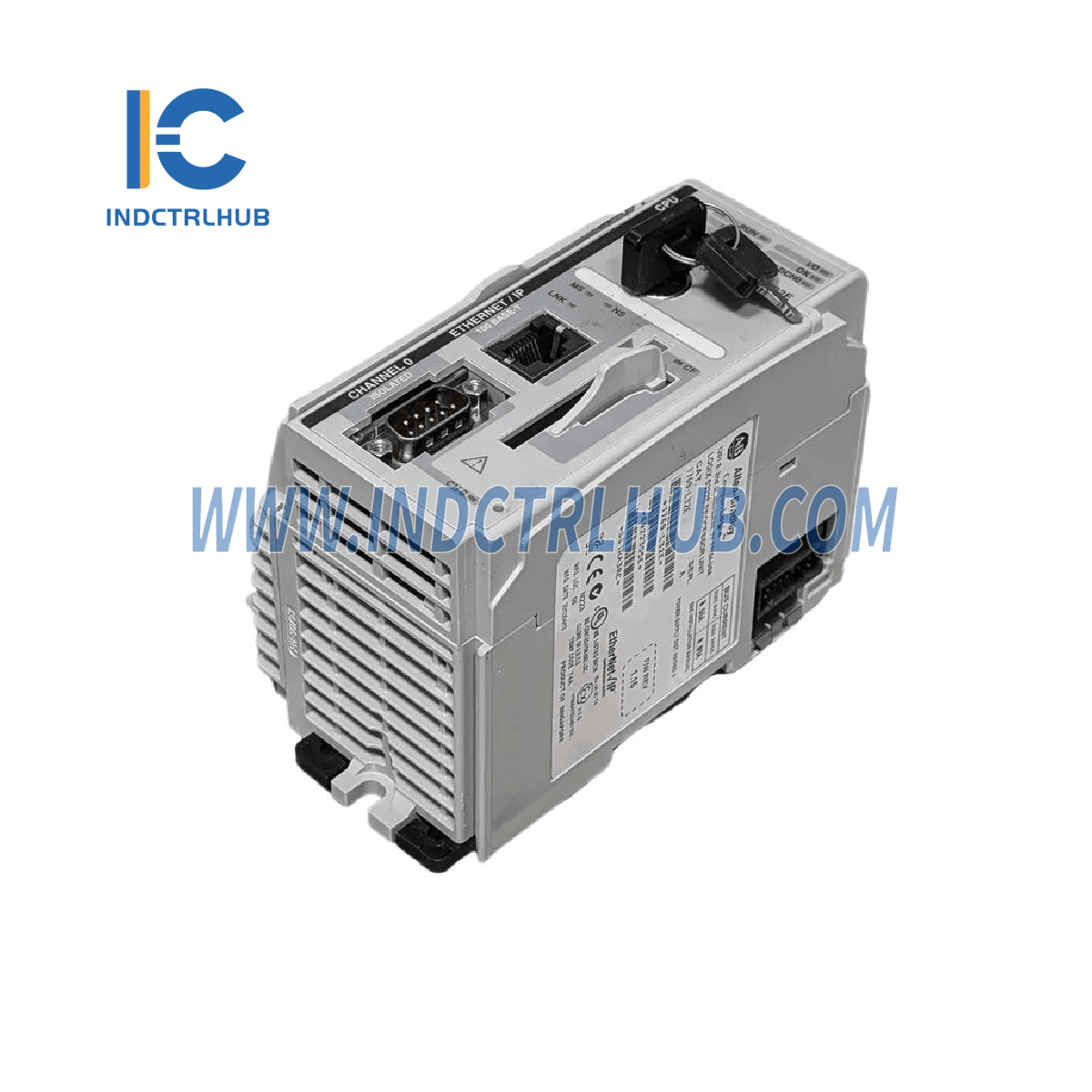

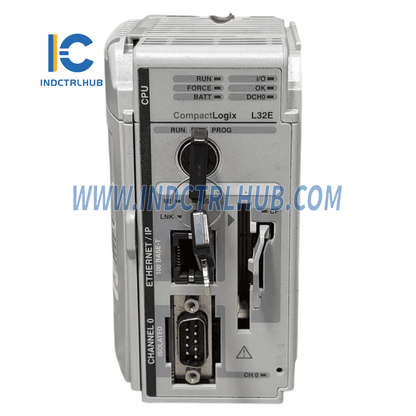

Product Description
Tổng quan sản phẩm
- Nhà sản xuất: Allen-Bradley
- Mẫu/Số bộ phận: 1769-L32E/A
- Loại mô hình: Bộ điều khiển Ethernet CompactLogix 750KB
Các tính năng chính
- 750 KB Bộ nhớ người dùng để lưu trữ chương trình
- Giao tiếp Ethernet/IP với cổng 10/100 BASE-T
- Hỗ trợ lên đến 16 Mô-đun I/O Mở rộng cho điều khiển mô-đun
- Tùy chọn gắn trên thanh DIN hoặc bảng điều khiển
-
Nhiều Cổng Giao Tiếp:
- CH0 RS-232 (Cách ly hoàn toàn) – DF1, DH-485, ASCII
- Cổng Ethernet (10/100 BASE-T) để kết nối mạng
- Điện áp cách ly cách điện cơ bản (30V liên tục)
- Đánh giá khoảng cách nguồn điện: Hỗ trợ lên đến 4 mô-đun cách nguồn điện
Thông số kỹ thuật
| Thuộc tính | Đặc điểm kỹ thuật |
|---|---|
| Bộ nhớ người dùng | 750KB |
| Bộ nhớ không bay hơi tùy chọn | 1784-CF128 |
| Số lượng Mô-đun I/O (Tối đa) | 16 (Các mô-đun dòng 1769) |
| Số lượng Ngân hàng I/O (Tối đa) | 3 |
| Pin thay thế | 1769-Tân Sinh |
| Dòng điện hiện tại @ 5V DC | 660mA |
| Dòng điện hiện tại @ 24V DC | 90mA |
| Tản điện | 5,5 trong |
| Điện áp cách ly | 30V (Liên tục), Đã kiểm tra loại ở 710V DC trong 60 giây |
| Cổng giao tiếp | CH0 - RS-232 (Cách ly hoàn toàn, DF1, DH-485, ASCII) |
| Cổng Ethernet | 10/100 CƠ SỞ T |
| Tương thích Cáp Serial | 1756-CP3 hoặc 1747-CP3, cáp dài 3m (9,84 ft) |
| Cân nặng | Khoảng 0,32 kg (0,70 lb) |
| Chiều rộng khe | 1 |
| Tùy chọn lắp đặt | Gắn trên thanh DIN hoặc bảng điều khiển |
| Mô-men xoắn vít gắn bảng | 1.1–1.8 N•m (10–16 lb•in), vít M4 hoặc #8 |
| Tương thích nguồn điện | 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 |
| Đánh giá Khoảng cách Cung cấp Điện | 4 mô-đun |
| Danh mục dây | Loại 2 về Cổng Giao Tiếp |
| Mã Nhiệt Độ (Bắc Mỹ) | T4A |
| Mã Nhiệt Độ (IEC) | T4 |
| Đánh giá Loại Vỏ Bọc | Không có (Kiểu mở) |
Thông số kỹ thuật môi trường
| Thuộc tính | Đặc điểm kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | 0 đến 60°C (32 đến 140°F) |
| Nhiệt độ lưu trữ | -40 đến +85°C (-40 đến +185°F) |
| Nhiệt độ không khí xung quanh tối đa | 60°C (140°F) |
| Độ ẩm tương đối | 5 đến 95% không ngưng tụ |
| Kháng rung | 5 g tại 10-500 Hz (IEC 60068-2-6) |
| Sốc (Hoạt động) | 20 g (DIN Rail), 30 g (Panel) (IEC 60068-2-27) |
| Sốc (Không hoạt động) | 30 g (Thanh ray DIN), 40 g (Tấm) |
Tiêu chuẩn Miễn dịch & An toàn EMC
| Tiêu chuẩn | Đặc điểm kỹ thuật |
|---|---|
| Phóng tĩnh điện (ESD) | 6 kV tiếp xúc, 8 kV phóng điện không khí (IEC 61000-4-2) |
| Khả năng miễn dịch RF phát xạ | 10V/m (80–2000 MHz), 3V/m (2000–2700 MHz) (IEC 61000-4-3) |
| Xung Nhanh Điện (EFT) | ±2 kV trên các cổng truyền thông, ±3 kV trên các cổng nguồn (IEC 61000-4-4) |
| Miễn dịch tạm thời với đột biến điện áp | ±2 kV đường dây-đất (CM) trên các cổng truyền thông (IEC 61000-4-5) |
| Khả năng miễn nhiễm RF được tiến hành | 10V RMS (150 kHz – 80 MHz) (IEC 61000-4-6) |
