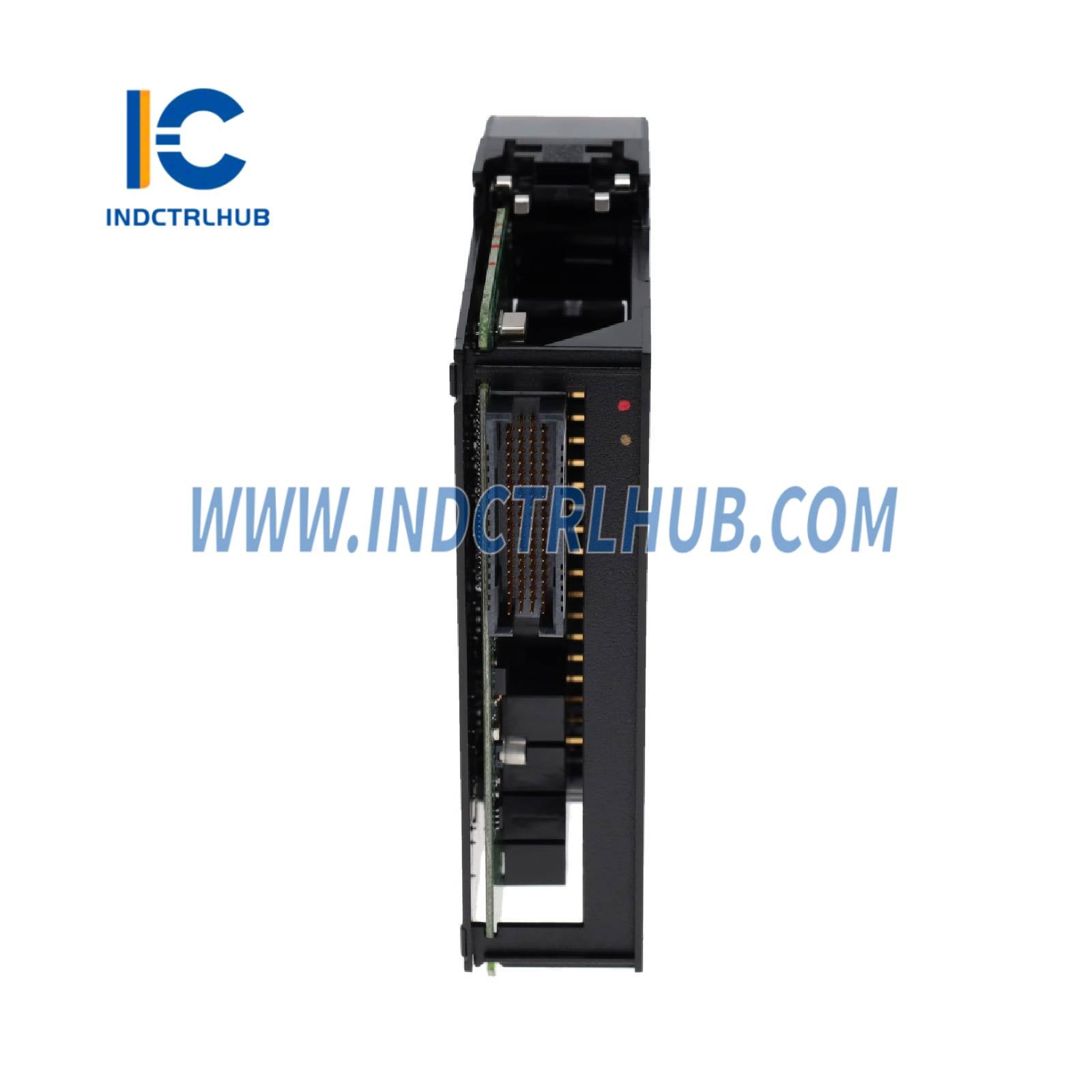

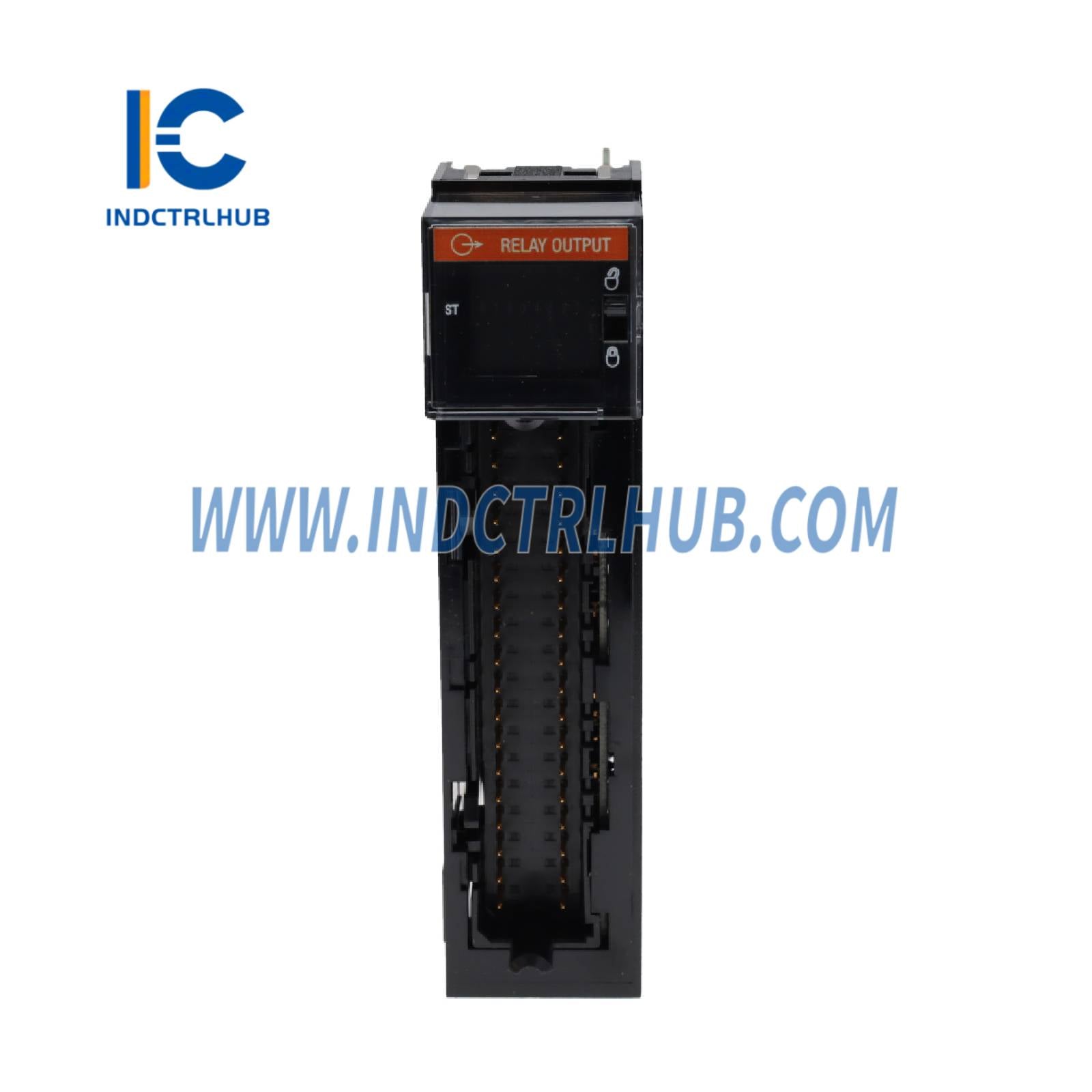

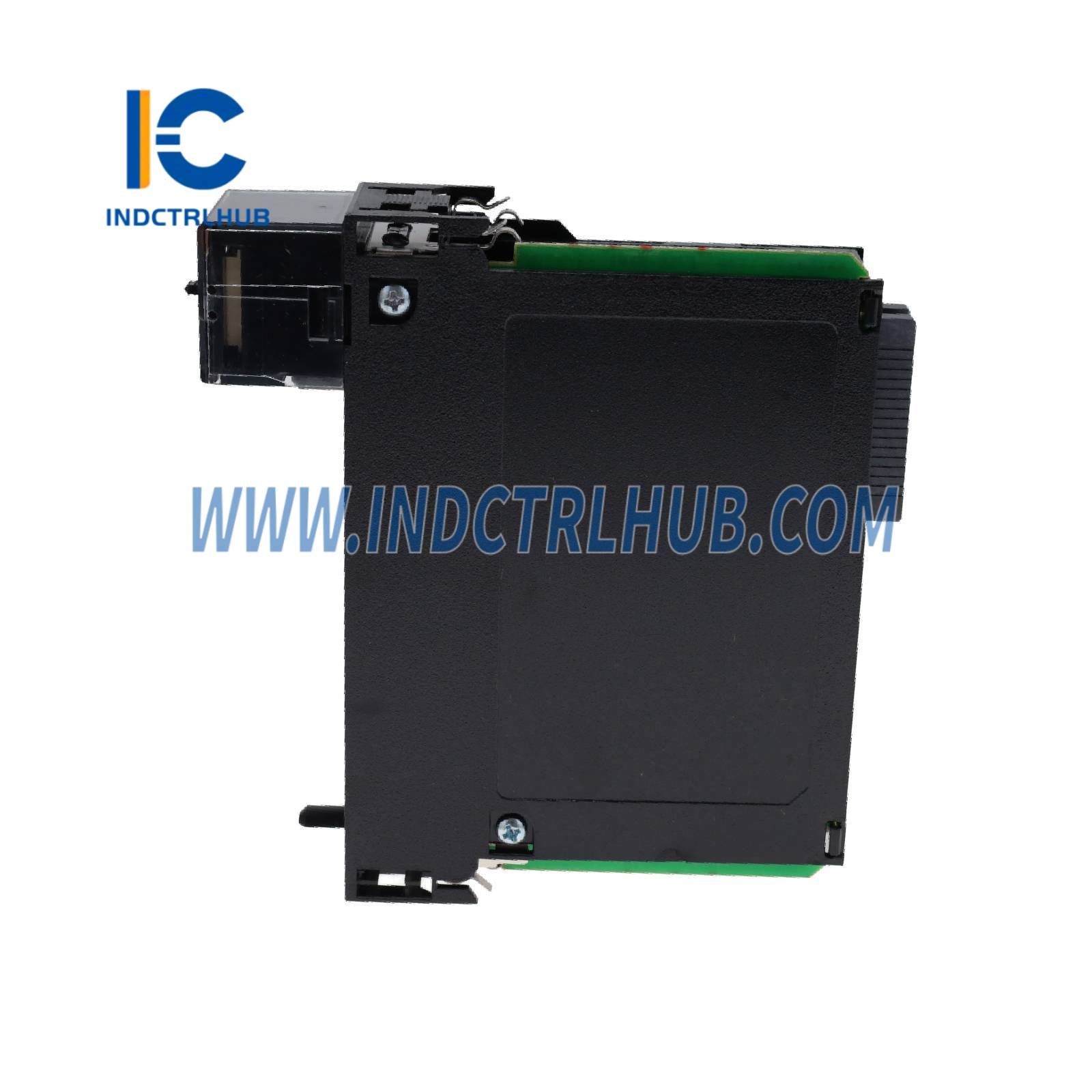

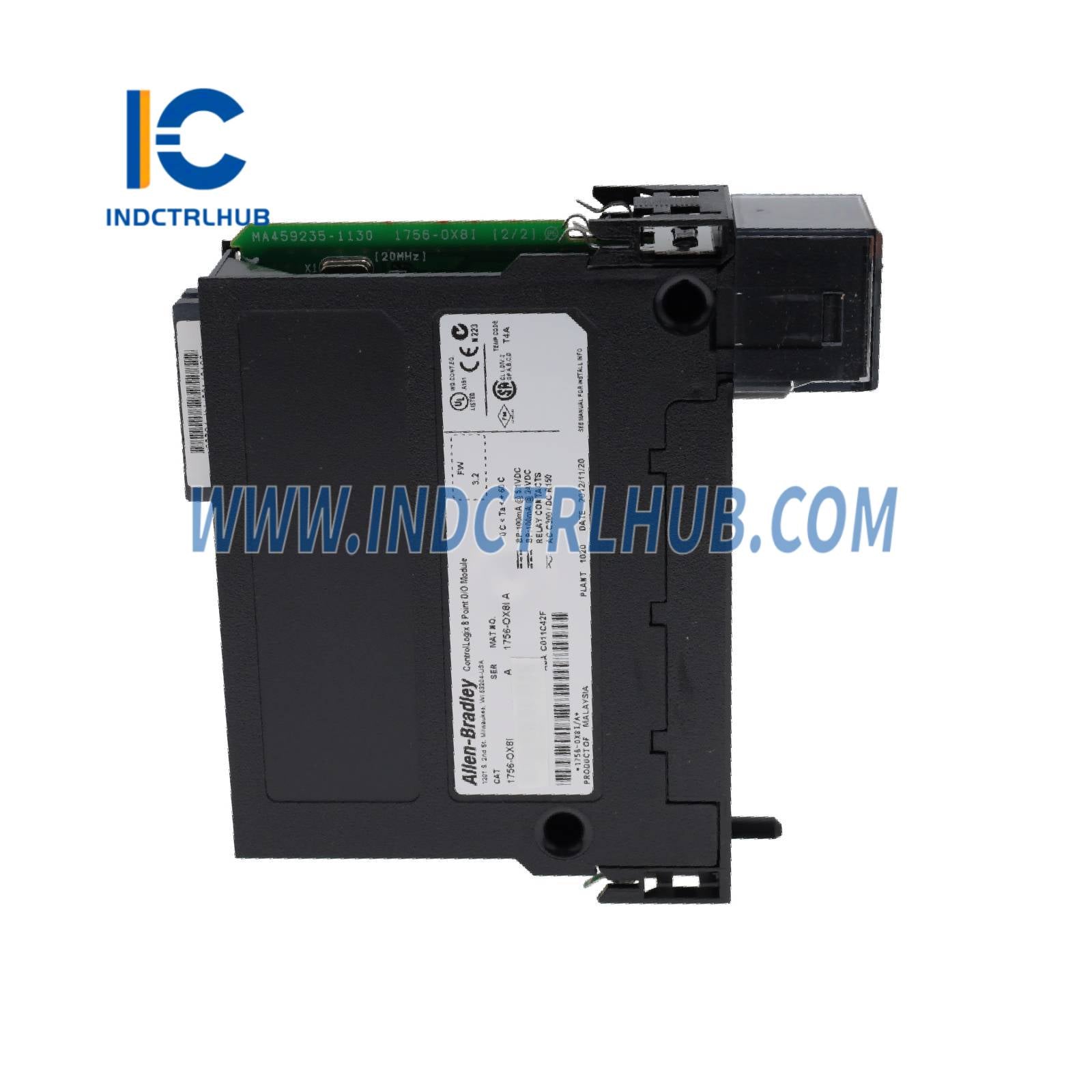

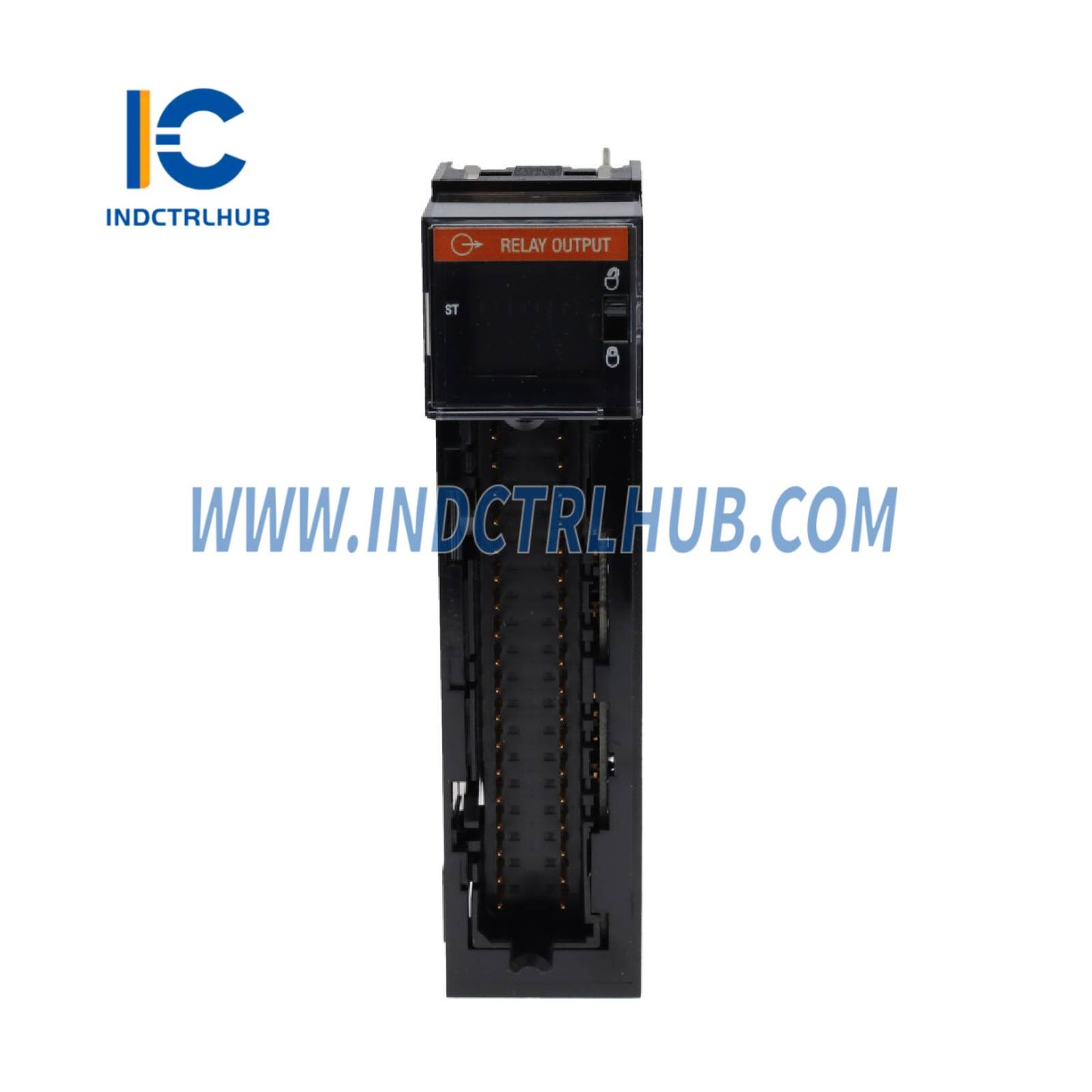

ALLEN BRADLEY 1756-OX8I/A Mô-đun đầu ra rơ-le AC/DC cách ly ControlLogix
ALLEN BRADLEY 1756-OX8I/A Mô-đun đầu ra rơ-le AC/DC cách ly ControlLogix
Manufacturer: ALLEN BRADLEY
Product No.: 1756-OX8I/A
Condition:1000 trong kho
Product Type: Mô-đun đầu ra rơ le AC/DC cách ly ControlLogix
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Hỗ trợ 24/7
- Trả hàng trong vòng 30 ngày
- Vận chuyển nhanh
Tổng Quan Sản Phẩm
| Thông Số | Chi Tiết |
|---|---|
| Mã Phần | 1756-OX8I, Series A |
| Tên Sản Phẩm | Mô-đun Đầu Ra Rơ-le AC/DC Cách Ly ControlLogix |
| Ứng Dụng | Điều khiển các thiết bị sử dụng nguồn AC hoặc DC với cách ly riêng biệt |
| Tương Thích | Tương thích với khung ControlLogix |
| Chức Năng | Cung cấp 8 đầu ra rơ-le cách ly riêng biệt với tiếp điểm thường mở và thường đóng |
Thông Số Kỹ Thuật
| Thông Số | Chi Tiết |
|---|---|
| Kênh Đầu Ra | 8 đầu ra kỹ thuật số (4 thường mở, 4 thường đóng, cách ly riêng biệt theo nhóm 2) |
| Phạm Vi Điện Áp Đầu Ra | 5_150 V DC, 10_265 V AC |
| Điện Áp Đầu Ra Danh Định | 24 V DC, 120/240 V AC |
| Dòng Điện Đầu Ra | 1 A @ 5_30 V DC, 0.5 A @ 48 V DC, 0.22 A @ 125 V DC, 1.5 A @ 120 V AC (50/60 Hz), 0.75 A @ 240 V AC (50/60 Hz) |
| Điện Áp Sụt Khi Bật | Không được chỉ định |
| Dòng Rò Khi Tắt | Không được chỉ định |
| Thời Gian Trễ Tín Hiệu | 10 ms (tắt sang bật), 10 ms (bật sang tắt) |
| Thời Gian Rung Chuyển Mạch | 1.2 ms (trung bình) |
| Dòng Xung | 4 A trong 100 ms mỗi điểm, không lặp lại |
| Dòng Tải Tối Thiểu | 10 mA mỗi điểm |
| Điện Trở Tiếp Điểm Ban Đầu | 100 mΩ @ 6 V, 1 A |
| Tuổi Thọ Tiếp Điểm Dự Kiến | 300 kHz (tải trở), 100 kHz (tải cảm) |
| Tần Số Chuyển Mạch | 1 thao tác/3 giây (0.3 Hz ở tải định mức) |
| Công Suất Tỏa Nhiệt | 3.1 W tối đa @ 60°C (140°F) |
| Dòng Tải Backplane | 100 mA @ 5.1 V DC, 100 mA @ 24 V DC |
| Tổng Công Suất Backplane | 2.9 W |
| Tỏa Nhiệt | 10.57 BTU/giờ |
| Cách Ly | 250 V (liên tục), loại cách điện cơ bản, giữa đầu ra và backplane cũng như giữa các đầu ra với nhau |
| Kết Nối Đầu Cực | Khối đầu cực tháo rời 36 chân (RTB, tương thích với 1756-TBCH hoặc 1756-TBS6H) |
| Kích Thước Dây | Tương thích với dây RTB tiêu chuẩn (kích thước cụ thể không được chỉ định) |
| Nhiệt Độ Hoạt Động | 0°C đến 60°C (32°F đến 140°F) |
| Nhiệt Độ Lưu Trữ | -40°C đến 85°C (-40°F đến 185°F) |
| Độ Ẩm | 5% đến 95% (không ngưng tụ) |
| Khả Năng Chịu Rung | Không được chỉ định |
| Khả Năng Chịu Sốc | Không được chỉ định |
| Kích Thước | Phù hợp với khe đơn trong khung ControlLogix (kích thước chính xác không được chỉ định) |
| Trọng Lượng | 0.001 lb (ước lượng, có thể thay đổi) |
| Tiêu Chuẩn Tuân Thủ | CE, UL, CSA (Lớp I, Phân khu 2, Nhóm A, B, C, D), FM |
