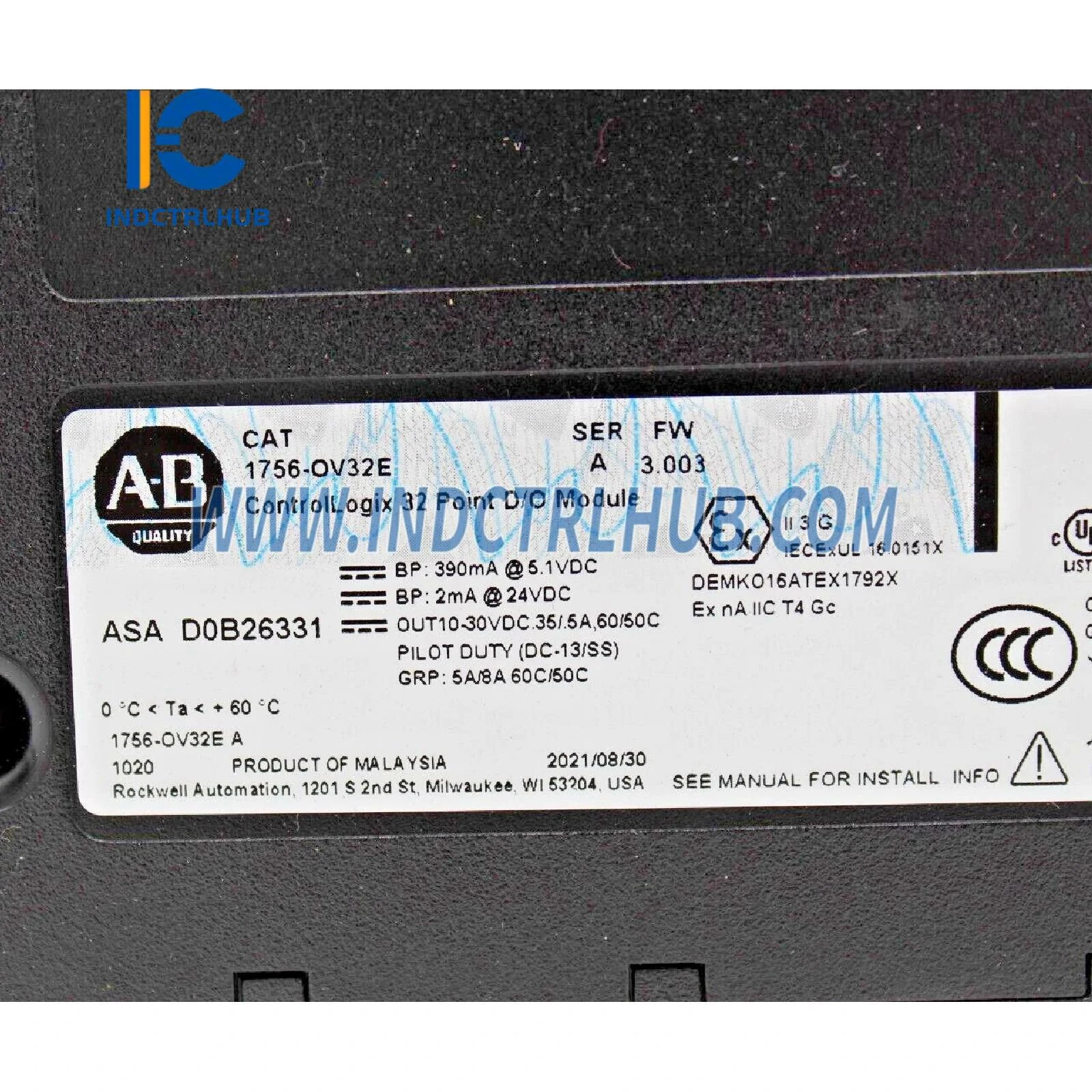

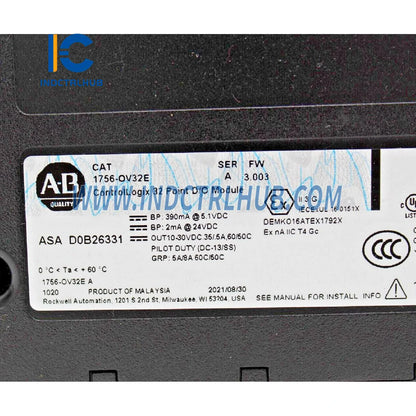

ALLEN BRADLEY 1756-OV32E Mô-đun Đầu ra Sinking Điện tử Có Cầu chì DC ControlLogix
ALLEN BRADLEY 1756-OV32E Mô-đun Đầu ra Sinking Điện tử Có Cầu chì DC ControlLogix
Manufacturer: ALLEN BRADLEY
Product No.: 1756-OV32E
Condition:1000 trong kho
Product Type: Mô-đun Ngõ ra Sinking DC có cầu chì điện tử ControlLogix
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Hỗ trợ 24/7
- Trả hàng trong vòng 30 ngày
- Vận chuyển nhanh
Tổng quan sản phẩm
| Thông số | Chi tiết |
|---|---|
| Mã phụ tùng | 1756-OV32E |
| Tên sản phẩm | Mô-đun đầu ra điện tử DC ControlLogix có cầu chì điện tử kiểu sinking |
| Ứng dụng | Điều khiển đầu ra DC mật độ cao cho tự động hóa công nghiệp |
| Độ tương thích | Tương thích với khung ControlLogix |
| Chức năng | Cung cấp 32 đầu ra kỹ thuật số kiểu sinking có cầu chì điện tử |
Thông số kỹ thuật chức năng
| Thông số | Chi tiết |
|---|---|
| Kênh đầu ra | 32 đầu ra kỹ thuật số |
| Phạm vi điện áp đầu ra | 10_30 V DC |
| Điện áp đầu ra danh định | 12_24 V DC |
| Dòng điện đầu ra | 0,5 A mỗi điểm @ 50°C, 0,35 A mỗi điểm @ 60°C; tổng 16 A mỗi mô-đun @ 50°C, tổng 10 A @ 60°C |
| Điện áp sụt giảm khi bật | Tối đa 350 mV DC @ 0,5 A |
| Dòng rò khi tắt | Tối đa 1 mA mỗi điểm |
| Thời gian trễ tín hiệu | 300 µs (tắt sang bật), 1 ms (bật sang tắt) |
| Dòng xung | 2 A trong 10 ms mỗi điểm, lặp lại mỗi 2 giây @ 60°C |
| Dòng tải tối thiểu | 2 mA mỗi điểm |
| Công suất tiêu thụ | Không được chỉ định |
| Dòng tải trên backplane | 390 mA @ 5,1 V DC, 2 mA @ 24 V DC |
| Tổng công suất trên backplane | 2,04 W |
| Phân tán nhiệt | 20,1 BTU/giờ |
| Cách ly | Không được chỉ định |
| Kết nối đầu cuối | Khối đầu cuối tháo rời 36 chân (RTB, tương thích với 1756-TBCH hoặc 1756-TBS6H) |
| Kích thước dây | Không được chỉ định |
| Nhiệt độ hoạt động | 0°C đến 60°C (32°F đến 140°F) |
| Nhiệt độ lưu trữ | -40°C đến 85°C (-40°F đến 185°F) |
| Độ ẩm | Không được chỉ định |
| Khả năng chịu rung | 2 m/s² @ 500 Hz |
| Khả năng chịu sốc | Không được chỉ định |
| Kích thước | Phù hợp với khe đơn trong khung ControlLogix (kích thước chính xác không được chỉ định) |
| Trọng lượng | Không được chỉ định |
| Tuân thủ tiêu chuẩn | Không được chỉ định |
Product Description
Tổng quan sản phẩm
| Thông số | Chi tiết |
|---|---|
| Mã phụ tùng | 1756-OV32E |
| Tên sản phẩm | Mô-đun đầu ra điện tử DC ControlLogix có cầu chì điện tử kiểu sinking |
| Ứng dụng | Điều khiển đầu ra DC mật độ cao cho tự động hóa công nghiệp |
| Độ tương thích | Tương thích với khung ControlLogix |
| Chức năng | Cung cấp 32 đầu ra kỹ thuật số kiểu sinking có cầu chì điện tử |
Thông số kỹ thuật chức năng
| Thông số | Chi tiết |
|---|---|
| Kênh đầu ra | 32 đầu ra kỹ thuật số |
| Phạm vi điện áp đầu ra | 10_30 V DC |
| Điện áp đầu ra danh định | 12_24 V DC |
| Dòng điện đầu ra | 0,5 A mỗi điểm @ 50°C, 0,35 A mỗi điểm @ 60°C; tổng 16 A mỗi mô-đun @ 50°C, tổng 10 A @ 60°C |
| Điện áp sụt giảm khi bật | Tối đa 350 mV DC @ 0,5 A |
| Dòng rò khi tắt | Tối đa 1 mA mỗi điểm |
| Thời gian trễ tín hiệu | 300 µs (tắt sang bật), 1 ms (bật sang tắt) |
| Dòng xung | 2 A trong 10 ms mỗi điểm, lặp lại mỗi 2 giây @ 60°C |
| Dòng tải tối thiểu | 2 mA mỗi điểm |
| Công suất tiêu thụ | Không được chỉ định |
| Dòng tải trên backplane | 390 mA @ 5,1 V DC, 2 mA @ 24 V DC |
| Tổng công suất trên backplane | 2,04 W |
| Phân tán nhiệt | 20,1 BTU/giờ |
| Cách ly | Không được chỉ định |
| Kết nối đầu cuối | Khối đầu cuối tháo rời 36 chân (RTB, tương thích với 1756-TBCH hoặc 1756-TBS6H) |
| Kích thước dây | Không được chỉ định |
| Nhiệt độ hoạt động | 0°C đến 60°C (32°F đến 140°F) |
| Nhiệt độ lưu trữ | -40°C đến 85°C (-40°F đến 185°F) |
| Độ ẩm | Không được chỉ định |
| Khả năng chịu rung | 2 m/s² @ 500 Hz |
| Khả năng chịu sốc | Không được chỉ định |
| Kích thước | Phù hợp với khe đơn trong khung ControlLogix (kích thước chính xác không được chỉ định) |
| Trọng lượng | Không được chỉ định |
| Tuân thủ tiêu chuẩn | Không được chỉ định |
