Product Description
Tổng quan sản phẩm
| Tham số | Chi tiết |
|---|---|

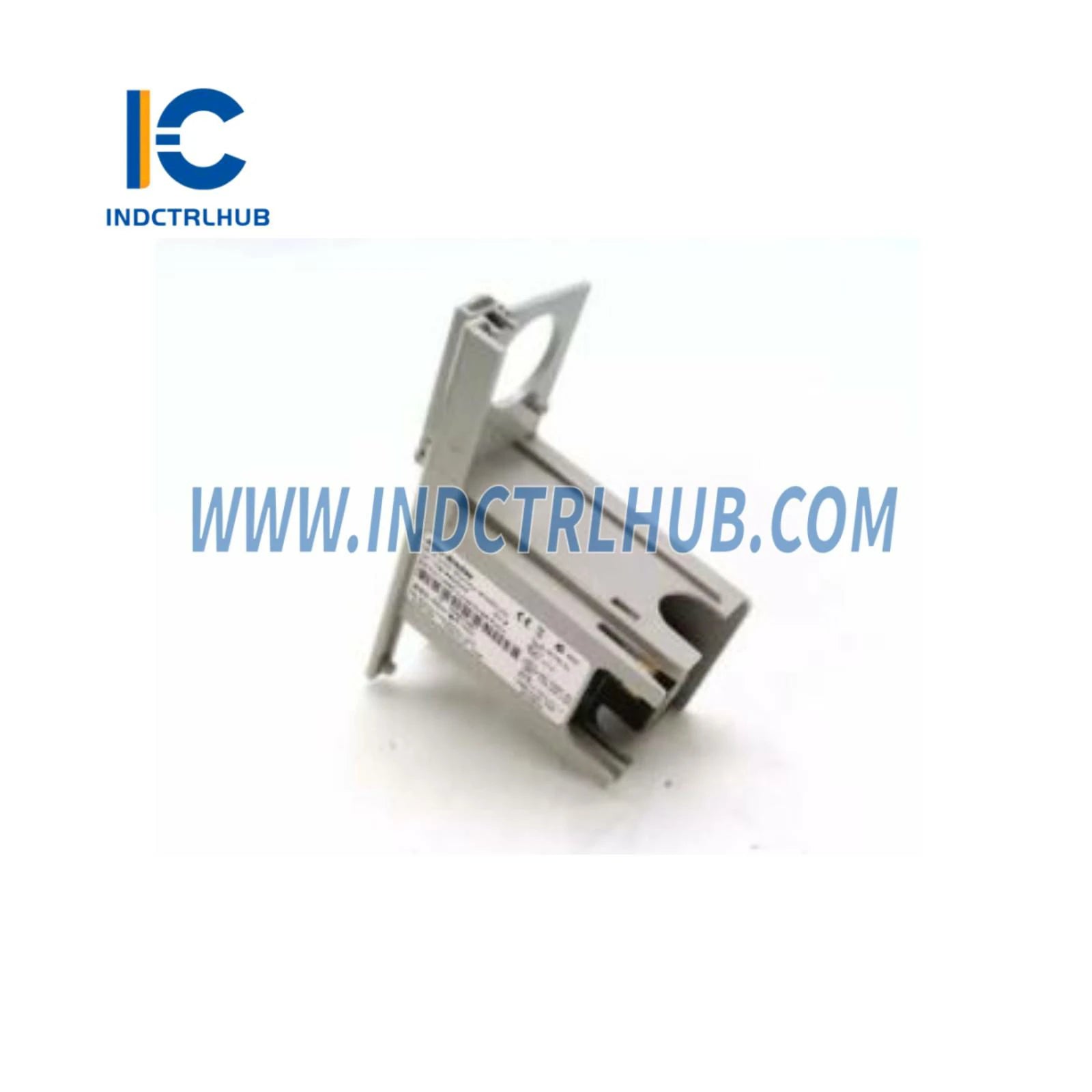

| Mã sản phẩm | 1756-ESMCAPK |
| Tên sản phẩm | Mô-đun lưu trữ năng lượng ControlLogix, dựa trên tụ điện, phủ lớp bảo vệ |
| Ứng dụng | Nguồn dự phòng cho bộ điều khiển ControlLogix L7 và GuardLogix L7 trong môi trường khắc nghiệt |
| Tương thích | Tương thích với bộ điều khiển 1756-L7x, 1756-L7xS |
| Chức năng | Cung cấp nguồn để lưu chương trình vào bộ nhớ Lưu trữ Không bay hơi (NVS) khi mất điện |
Thông số chức năng
| Tham số | Chi tiết |
|---|---|
| Loại Module | Mô-đun Lưu trữ Năng lượng (ESM), dựa trên tụ điện |
| Dòng điện tiêu thụ | 330 mA @ 5.1 V DC |
| Tỏa nhiệt | Tối đa 13.3 W |
| Nhiệt độ hoạt động | 0°C đến 60°C (32°F đến 140°F) |
| Nhiệt độ lưu trữ | -40°C đến 85°C (-40°F đến 185°F) |
| Độ ẩm | 5% đến 95% (không ngưng tụ) |
| Độ chịu rung | 2 G @ 10–500 Hz |
| Khả năng chịu sốc | 30 G (đang hoạt động), 50 G (không hoạt động) |
| Kích Thước | 145 mm x 35 mm x 140 mm (5,71 in x 1,38 in x 5,51 in) |
| Trọng lượng | 0.6 kg (1.32 lb) |
| Tuân thủ tiêu chuẩn | CE, UL, CSA (Lớp I, Phân khu 2, Nhóm A, B, C, D), FM, RCM |
| Chứng nhận | Được chứng nhận TUV về an toàn chức năng (SIL 2) |
Tính năng bổ sung
| Tham số | Chi tiết |
|---|---|
| Đồng hồ thời gian thực tích hợp | Cập nhật thời gian bộ điều khiển khi mất điện |
| Loại vỏ | Kiểu mở |
| Địa điểm | Khung (bất kỳ khe nào) |
| Chiều rộng khe cắm | 1 |
| Cài đặt | Không thể tháo ra sau khi lắp đặt; phải hoàn thành sạc trước khi ngắt nguồn để tránh mất chương trình |
| Lớp phủ phù hợp | Cung cấp bảo vệ cho môi trường khắc nghiệt, ăn mòn |
| Tương thích phần mềm | RSLogix 5000 (phiên bản 8.02.00 trở lên), Studio 5000, RSLinx (có thể cần cập nhật tệp EDS) |
| Chỉ báo trạng thái | Chỉ báo Sạc ESM và CHRG |
| Bảo trì | Bảo trì thấp, không cần thay thế định kỳ như pin |
| Tình trạng vòng đời | Hoạt động |
