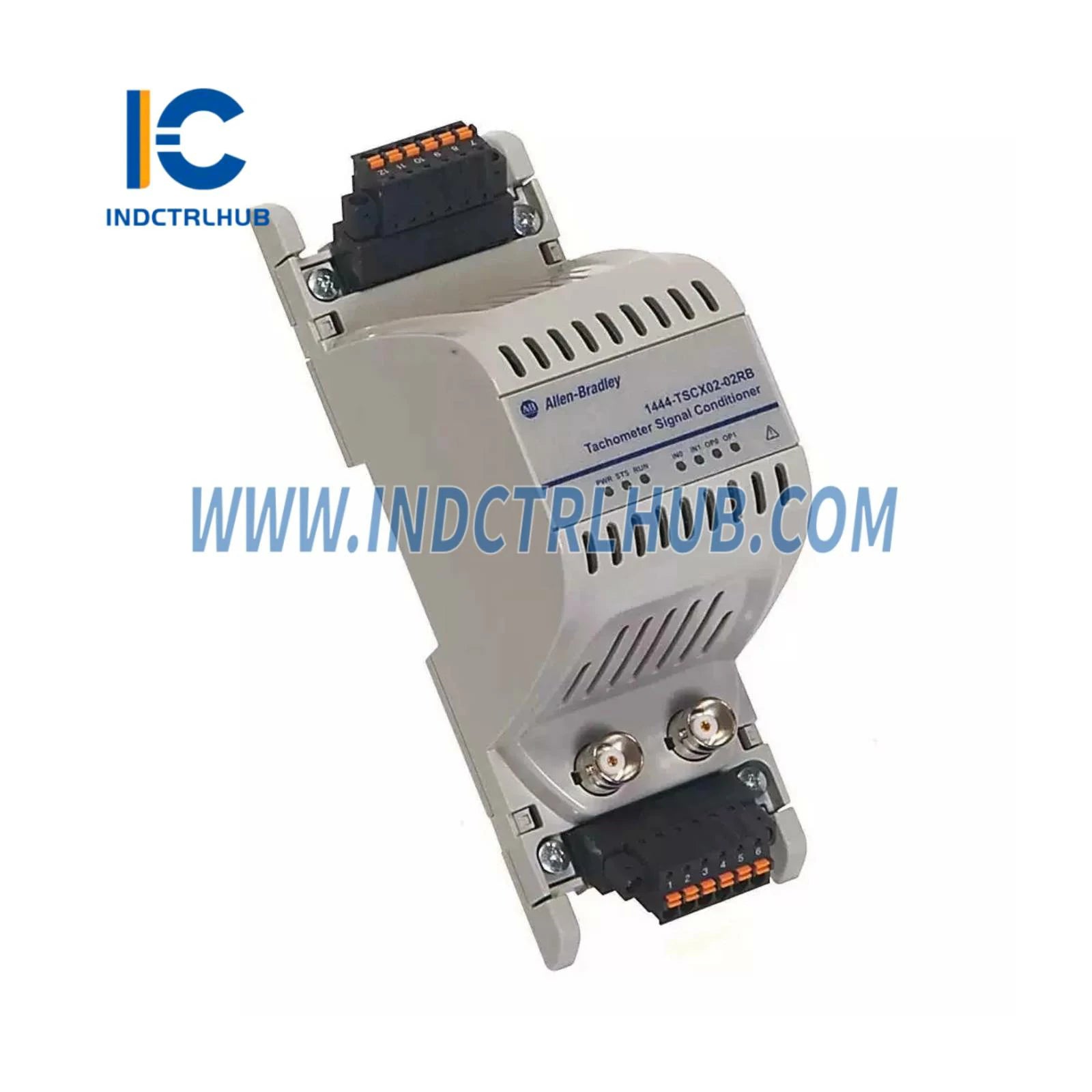

Module Mở Rộng Bộ Điều Chỉnh Tín Hiệu Tachometer ALLEN BRADLEY 1444-TSCX02-02RB

Nhà sản xuất

Allen-Bradley

Số hiệu mẫu/bộ phận

1444-TSCX02-02RB

Sự miêu tả

Mô-đun Mở rộng Bộ Điều chỉnh Tín hiệu Vòng tua

Số lượng đầu vào

2

Loại cảm biến được hỗ trợ

Tín hiệu điện áp, hệ thống đầu dò dòng điện Fu, công tắc tiếp cận TTL, công tắc tiếp cận NPN, công tắc tiếp cận PNP, cảm biến từ tự sinh

Công suất Dương của Bộ chuyển đổi

Điện áp điều chỉnh: 24V/25 mA

Công suất âm của bộ chuyển đổi

Điện áp điều chỉnh: -24V/25 mA

Phạm vi điện áp

±24V

Sự cách ly

Đầu vào analog đơn, không cách ly. Các cảm biến được kết nối có tín hiệu trả về được cách ly khỏi đất.

Trở kháng

>100 kΩ

Sự bảo vệ

Đảo ngược cực

Bộ chuyển đổi tương tự sang kỹ thuật số

10 bit

Số lượng đầu nối BNC

2

Chức năng

Đầu ra tín hiệu thô

Khoảng cách

Giới hạn chiều dài dây 3 m (9,84 ft)

Trở kháng

Trở kháng đầu ra 680 Ω, điện trở hồi tiếp 1.5k Ω để bảo vệ ESD

Bảo vệ EMC

ESD/EFT

Bảo vệ ngắn mạch

Đúng

Ổ đĩa hiện tại

±4mA

Tiếng ồn

Nhiễu không đáng kể do điện trở hồi 1,5k Ω

Số lượng Đầu nối Chân Cổng

4

Chức năng

Đầu ra tín hiệu 1/REV và N/REV có điều kiện

Khoảng cách

Chiều dài dây lên đến 30 m (98,43 ft)

Trở kháng

100Ω

Bảo vệ EMC

ESD/EFT/Độ bền dẫn truyền

Bảo vệ ngắn mạch

Đúng

Ổ đĩa hiện tại

5 mA cho mỗi đầu ra

Sự liên quan

Integral, qua kết nối ribbon

Kiểu

Bộ thu mở cách ly quang

Các loại tín hiệu

Tốc độ TTL (một lần mỗi vòng), trạng thái kênh Tach

Dung tích

Có thể phục vụ sáu mô-đun đo lường động (tối thiểu)

Quyền lực

5V DC, tối đa 5 mA mỗi đầu ra

Chỉ báo trạng thái (4)

Nguồn điện, Trạng thái kênh (2), Trạng thái bus cục bộ

Hiện hành

128 mA @ 24V (174…104 mA @ 18…32V)

Tiêu thụ điện năng

4 Trong

Tản điện

3 Trong

Điện áp cách ly

50V (liên tục), loại cách điện cơ bản giữa các cổng tín hiệu và bus AUX. Không có cách ly giữa các cổng tín hiệu riêng lẻ.

Đã kiểm tra loại

707V DC trong 60 giây

Miễn dịch EFT/B

IEC 61000-4-4: ±2 kV tại 5 kHz trên các cổng tín hiệu có màn chắn

Miễn dịch tạm thời với đột biến điện áp

IEC 61000-4-5: ±2 kV đường dây - đất (CM) trên các cổng tín hiệu có màn chắn

Cơ sở thiết bị đầu cuối bắt buộc

1444-TB-B

Bộ Đầu Nối Phích Cắm Có Thể Tháo Rời

Mô-đun:  Spring: 1444-TSC-RPC-SPR-01  Vít: 1444-TSC-RPC-SCW-01  Đế đầu cuối:  Spring: 1444-TBB-RPC-SPR-01  Vít: 1444-TBB-RPC-SCW-01

Kích thước (C x R x S), khoảng

153.8 x 54.2 x 74.5 mm (6.06 x 2.13 x 2.93 in.)

157.9 x 54.7 x 100.4 mm (6.22 x 2.15 x 3.95 in.)

Trọng lượng, xấp xỉ.

160 g (0,35 pound)

270 g (0,60 pound)
