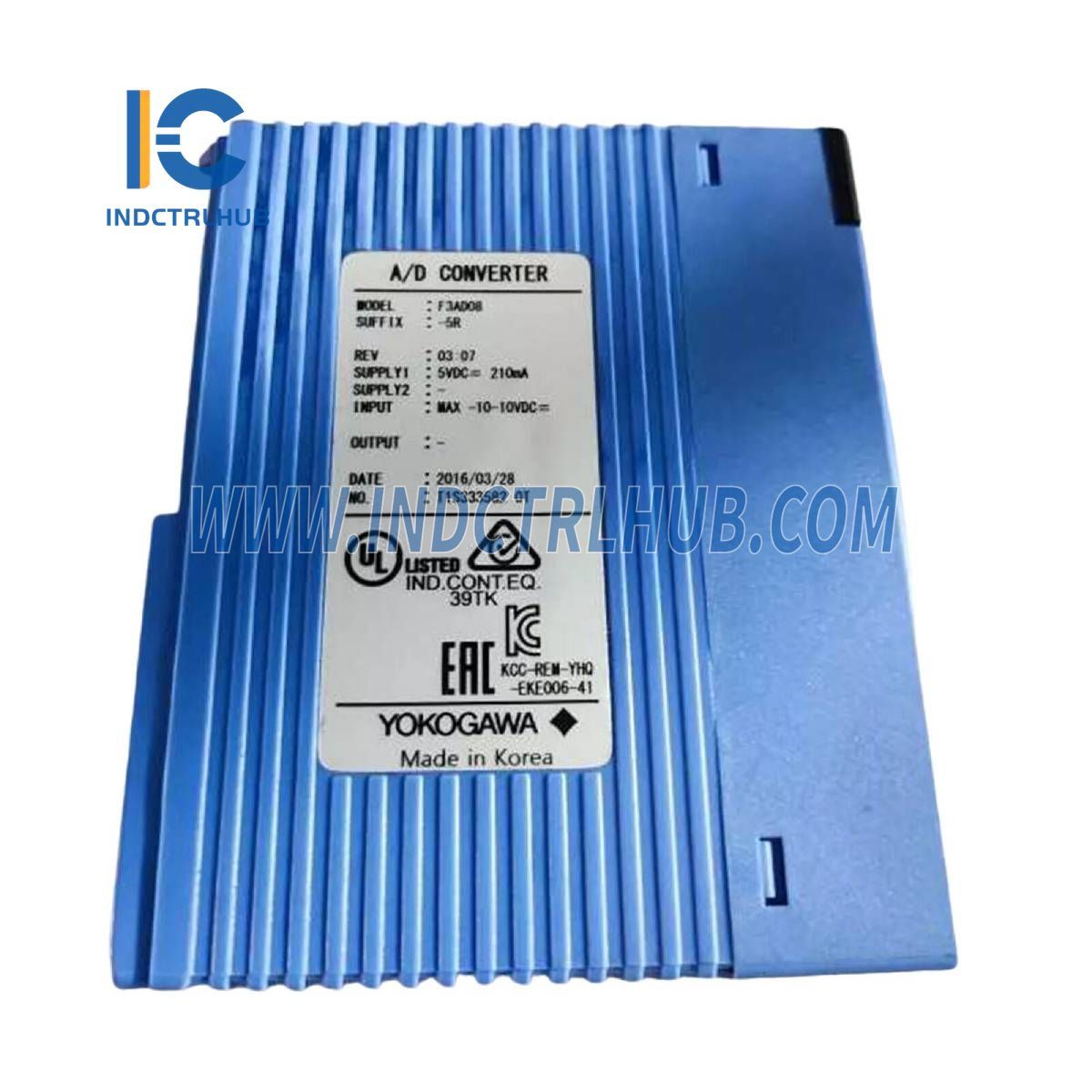

Product Description
Mahsulot tafsilotlari
|
Ishlab chiqaruvchi |
Yokogawa |
|---|---|
|
Model/Part raqami |
F3AD08-5R |
|
Tavsif |
Yuoqori aniqlikdagi analog kirish moduli |
Texnik xususiyatlar
|
Element |
F3AD08-5R |
|---|---|
|
Kirishlar soni |
8 ta differensial kirish |
|
Absolyut maksimal reyting |
±18 V DC yoki ±25 mA DC |
|
Kirish signal diapazoni |
Kuchlanish: 0 dan 5 V DC gacha, 1 dan 5 V DC gacha, -10 dan 10 V DC gacha, 0 dan 10 V DC gacha |
|
Joriy signal diapazoni |
0 dan 20 mA DC gacha, 4 dan 20 mA DC gacha |
|
Konversiya sikli |
50μs / 100μs / 250μs / 500μs / 1ms / 16.6ms / 20ms / 100ms × (kirishlar soni); modul asosida tanlanadi |
|
Ruxsat etilgan umumiy rejim kuchlanishi |
±6 V DC (0 dan 5 V DC, 1 dan 5 V DC, 0 dan 20 mA DC, 4 dan 20 mA DC) ±1 V DC (-10 dan 10 V DC, 0 dan 10 V DC) |
|
Izolyatsiya usuli |
Fotokopler izolyatsiyasi (kirish terminallari va ichki sxema o'rtasida) |
|
Bardoshli Kuchlanish |
Bir daqiqa davomida 500 V DC |
|
Kirish qarshiligi |
1MΩ min. (kuchlanish kirishi) / 250Ω (joriy kirishi) |
|
Maksimal aniqlik |
- 0.4 mV (Kuchlanish kirishi: 0 dan 5 V DC, 1 dan 5 V DC, -10 dan 10 V DC, 0 dan 10 V DC) - 1.6 μA (Joriy kirishi: 0 dan 20 mA DC, 4 dan 20 mA DC) |
|
Umumiy aniqlik |
±0.1% to'liq diapazon (23±2ºC da) ±0.2% to'liq diapazon (0 dan 55ºC gacha) |
|
Masshtablash |
-30,000 dan 30,000 gacha yuqori va past chegaralar o'rnatilishi mumkin |
|
Ofset |
-5,000 dan 5,000 gacha sozlanishi mumkin |
|
Filtr |
Birinchi darajali kechikish filtri yoki harakatlanuvchi o'rtacha hisoblash (kanal bo'yicha sozlanishi mumkin) |
|
Ma'lumotni ushlab turish |
Cho'qqi va botqoq qiymatlarni yozishni qo'llab-quvvatlaydi |
|
O'z-o'zini diagnostika |
Ishlash vaqtida apparat o'z-o'zini diagnostikasi |
|
Ortiqcha diapazon kirishini aniqlash |
Ha |
|
Joriy iste'moli |
210 mA (5 V DC) |
|
Tashqi ulanish |
18 nuqtali terminal bloki, M3.5 vintlar |
|
Tashqi o'lchamlar |
28.9 (K) × 100 (B) × 106.1 (Q) mm |
|
Og'irlik |
200 g |
