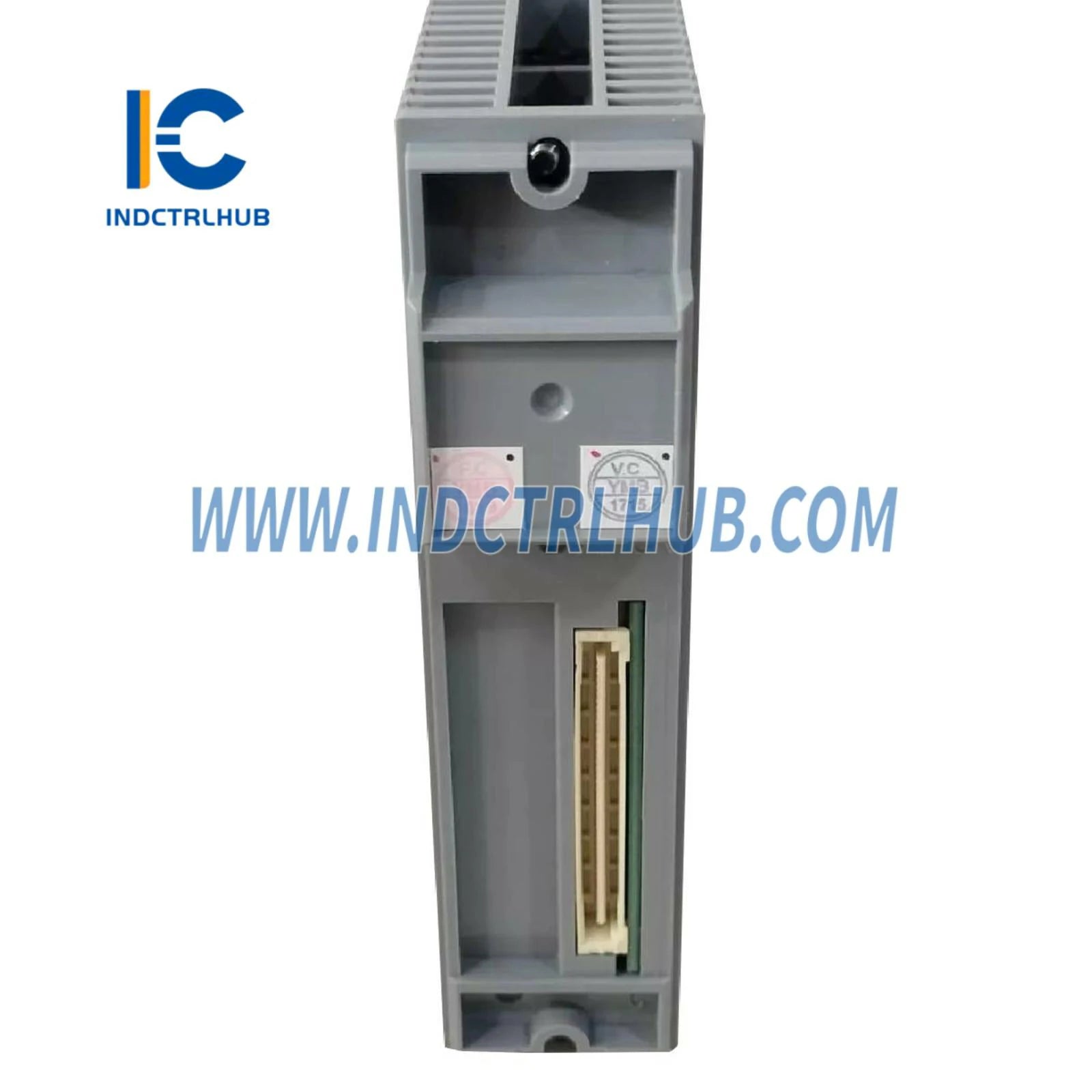

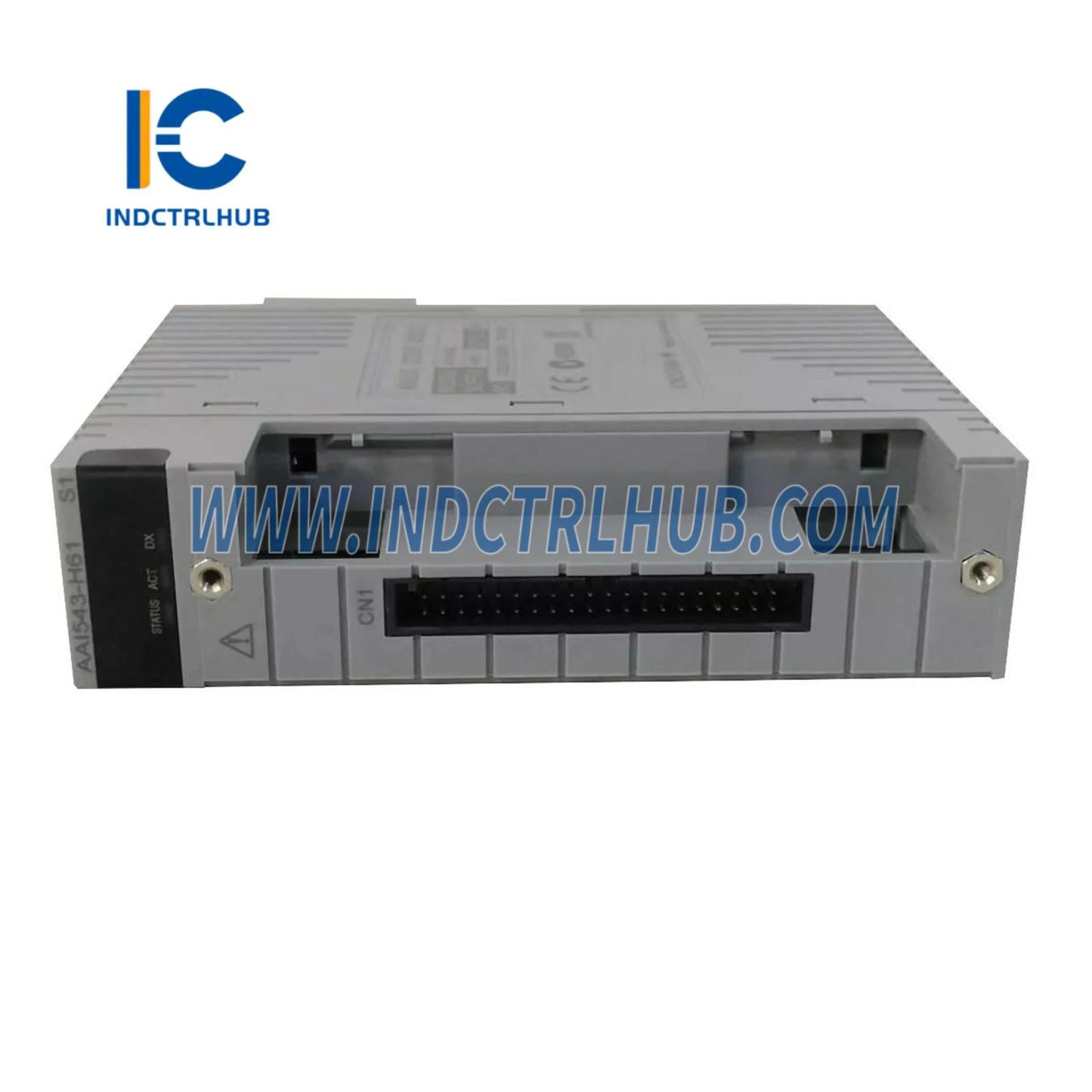

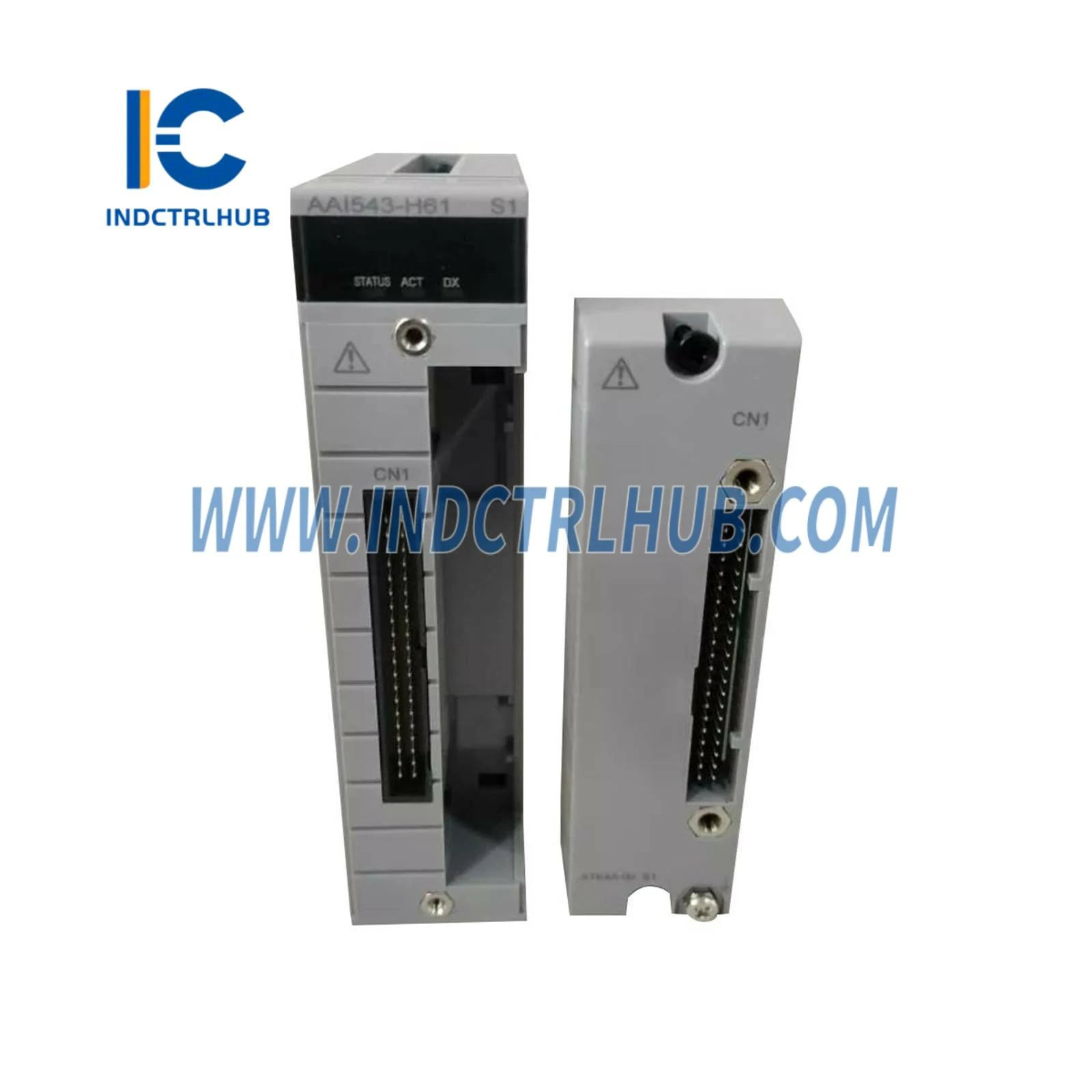

Yokogawa AAI543-H61/K4A00 Analog Chiqish Moduli
Yokogawa AAI543-H61/K4A00 Analog Chiqish Moduli
Manufacturer: Yokogawa
Product No.: AAI543-H61/K4A00
Condition:Omborda 1000 ta mavjud
Product Type: Analog chiqish moduli
Product Origin: Japan
Payment: T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Qo'llab-quvvatlash
- 30-Kunlik Qaytarishlar
- Tez yetkazib berish
Mahsulot Tafsilotlari
| Ishlab chiqaruvchi | Yokogawa |
|---|---|
| Model/Qism raqami | AAI543-H61/K4A00 |
| Tavsif | Analog Chiqish Moduli (4 dan 20 mA gacha, 16-kanalli, izolyatsiyalangan) |
Umumiy Ko‘rinish
AAI543-H61/K4A00 - bu Analog Chiqish Moduli bo‘lib, 4 dan 20 mA gacha bo‘lgan diapazonda 16 izolyatsiyalangan chiqish kanallarini taqdim etadi. U tok chiqishi ilovalarida FIO (Field I/O) uchun ishlatiladi va ikki redundant konfiguratsiyalarda qo‘llanilishi mumkin. Modul ESB avtobus tugun birliklari (ANB10S/D, ANB11S/D), ER avtobus tugun birliklari (ANR10S/D) va AFV30S, AFV30D kabi maydon nazorat birliklarida o‘rnatilishi mumkin.
Asosiy Texnik Ko‘rsatkichlar
| Texnik xususiyatlar | Tafsilotlar |
|---|---|
| Chiqish kanallari soni | 16, izolyatsiyalangan, standart yoki tez almashtirish javobi bilan redundant konfiguratsiyada |
| Chiqish signali | 4 dan 20 mA gacha |
| Bardoshli kuchlanish | 1500 V AC, 1 daqiqa davomida |
| Ruxsat etilgan yuk qarshiligi | 0 dan 750 gacha _ |
| Sxema ochiq aniqlash | 0.65 mA dan kam |
| Aniqlik | ±48 µA |
| Ma'lumot yangilanish davri | 10 ms |
| Atrof-muhit haroratiga bog‘liq siljish | ±16 µA/10 °C |
| Maksimal Joriy Sarfi | 230 mA (5 V DC), 540 mA (24 V DC) |
| Og'irligi | 0.4 kg |
| Tashqi aloqa | Bosim qisqich terminali, MIL ulagichli kabel, maxsus kabel (KS1) |
| HART aloqa | Mavjud |
Qo‘shimcha Kodlar va Variantlar
| Qoʻshimcha kod | Tavsif |
|---|---|
| -S | Standart tur |
| -H | Raqamli aloqa bilan (HART protokoli) |
| -5 | Zaxira konfiguratsiyada standart almashtirish javobi, portlashdan himoyasiz |
| -6 | Zaxira konfiguratsiyada tez almashtirish javobi, portlashdan himoyasiz |
| -E | Standart almashtirish javobi, portlashdan himoya |
| -F | Tez almashtirish javobi, portlashdan himoya |
| -0 | Asosiy tur |
| -1 | ISA Standart G3 opsiyasi bilan |
| -3 | ISA Standart G3 opsiyasi va harorat (-20 dan 70 °C gacha) opsiyasi bilan |
Variant kodlari
| Variant Kodeksi | Tavsif |
|---|---|
| /K4A00 | KS Kabel Interfeys Adapteri bilan (AEA4D Terminal Platasini ulash uchun) [Model: ATK4A-00] |
| /A4S00 | Bosimli qisqich terminal bloki bilan [Model: ATA4S-00] |
| /A4S10 | Bosimli qisqich terminal bloki bilan (to‘lqin yutgich) [Model: ATA4S-10] |
| /A4D00 | Ikki bosimli qisqich terminal bloki bilan [Model: ATA4D-00] |
| /A4D10 | Ikki bosimli qisqich terminal bloki bilan (to‘lqin yutgich) [Model: ATA4D-10] |
| /CCC01 | MIL kabeli uchun ulagich qopqog‘i bilan [Model: ACCC01] |
