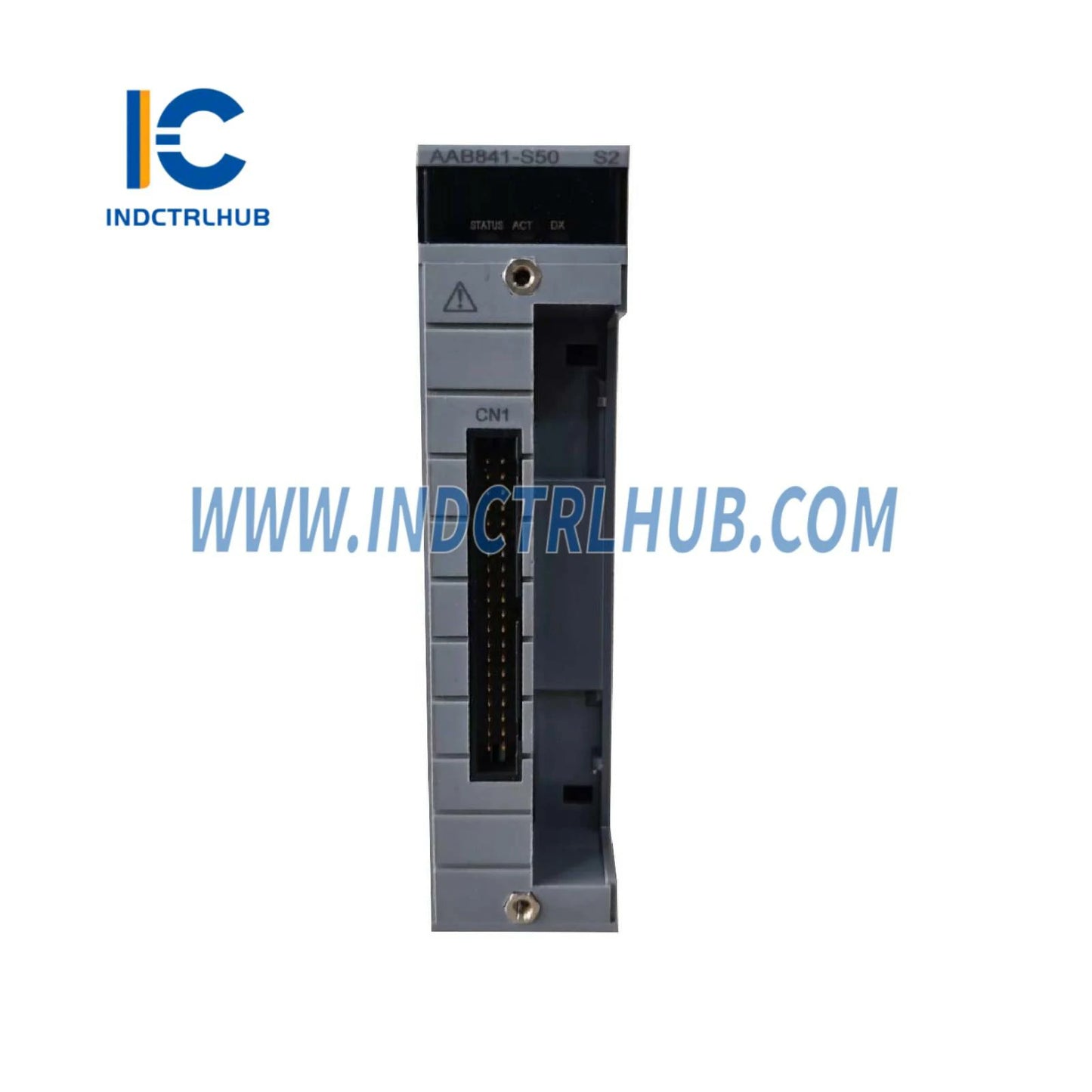

Yokogawa AAB841-S50 S2 Analog Kirish/Chiqish Moduli
Yokogawa AAB841-S50 S2 Analog Kirish/Chiqish Moduli
Manufacturer: Yokogawa
Product No.: AAB841-S50 S2
Condition:Omborda 1000 ta mavjud
Product Type: Analog I/O Modul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Qo'llab-quvvatlash
- 30-Kunlik Qaytarishlar
- Tez yetkazib berish
Mahsulot sharhi
Yokogawa AAB841-S50 S2 - bu 8 ta kirish va 8 ta chiqishni ta'minlash uchun mo'ljallangan Analog I/O Moduli bo'lib, 8 tagacha siklni qo'llab-quvvatlaydi. Ushbu izolyatsiyasiz modul joriy va kuchlanish signallarini boshqaradi va ikki baravar zaxira rejimida sozlanishi mumkin, bu esa uni ishonchli sanoat ilovalari uchun mos qiladi.
Texnik xususiyatlar
| Parametr | AAI841 (*1) | AAB841 (*5) | AAB842 (*5) (*6) |
|---|---|---|---|
| I/O kanallari soni | 8-kanalli kirish/8-kanalli chiqish, izolyatsiyasiz | 8-kanalli kirish/8-kanalli chiqish, izolyatsiyasiz (differensial kirish) | 8-kanalli kirish/8-kanalli chiqish, izolyatsiyasiz |
| I/O signali | Kirish: 4 dan 20 mA gacha Chiqish: 4 dan 20 mA gacha |
Kirish: 1 dan 5 V gacha (ruxsat etilgan umumiy rejim kuchlanishi ±1 V yoki kamroq) Chiqish: 4 dan 20 mA gacha |
Kirish (*7): Kuchlanish kirishi: 1 dan 5 V DC gacha (ruxsat etilgan umumiy rejim kuchlanishi ±1 V yoki kamroq), Joriy kirishi: 4 dan 20 mA DC gacha Chiqish: 4 dan 20 mA gacha |
| Ruxsat etilgan kirish joriy/kuchlanishi | 25 mA | ±7.5 V | Kuchlanish kirishi: ±7.5 V Joriy kirishi: 25 mA |
| Bardoshli kuchlanish | _ | _ | _ |
| Kirish qarshiligi (Quvvat yoqilganida) | 400 Ω (20 mA da) dan 1000 Ω (4 mA da) gacha (*2) | 1 MΩ yoki katta | Kuchlanish kirishi: 1 MΩ yoki undan katta Joriy kirish: 290 Ω (20 mA da) dan 450 Ω (4 mA da) gacha (*2) |
| Kirish qarshiligi (quvvat o'chirilgan) | 500 kΩ yoki katta | 340 kΩ yoki katta | Kuchlanish kirishi: 340 kΩ yoki katta Joriy kirish: 500 kΩ yoki katta |
| Ruxsat etilgan yuk qarshiligi | 0 dan 750 Ω gacha (*3) | 0 dan 750 Ω gacha | 0 dan 750 Ω gacha (*4) |
| Sxema ochiq aniqlash | 0.65 mA dan kam | 0.65 mA dan kam | 0.65 mA dan kam |
| Aniqlik | Kirish: ±16 µA Chiqish: ±48 µA |
Kirish: ±4 mV Chiqish: ±48 µA |
Kuchlanish kirishi: ±4 mV Joriy kirish: ±16 µA Chiqish: ±48 µA |
| Ma'lumot yangilanish davri | 10 ms | 10 ms | 10 ms |
| Kirish qadamining javob vaqti | 100 ms | 100 ms | 100 ms |
| Chiqish qadam javob vaqti | 40 ms | 40 ms | 40 ms |
| Transmitter quvvat manbai | 14.8 V yoki yuqori (20 mA da) 26.4 V yoki kamroq (0 mA da) (*4) |
_ | _ |
| 2 simli yoki 4 simli Transmitter sozlamasi | Har bir kanal uchun pin sozlamasi | _ | _ |
| Haroratning siljishi | ±0.1 %/10 °C | ±0.1 %/10 °C | ±0.1 %/10 °C |
| Maksimal Joriy Sarfi | 310 mA (5 V DC), 500 mA (24 V DC) | 310 mA (5 V DC), 250 mA (24 V DC) | 410 mA (5 V DC), 290 mA (24 V DC) |
| Og'irligi | 0.3 kg | 0.3 kg | 0.3 kg |
| Tashqi ulanish | Bosim qisqichi terminali, KS kabeli, MIL ulanish kabeli | KS kabeli | KS kabeli |
| HART aloqa (*8) | Mavjud | _ | Mavjud (joriy kirish va chiqishda) |
_
Model variantlari va qo'shimcha kodlar
AAB841 Analog I/O Moduli turli konfiguratsiyalarda mavjud:
| Kategoriya | Tafsilotlar |
|---|---|
| Asosiy model | AAB841 (1 dan 5 V gacha kirish, 4 dan 20 mA gacha chiqish, 8-kanalli kirish/8-kanalli chiqish, izolyatsiyasiz) |
| Qo'shimcha kodlari |
|
Ixtiyoriy Xususiyatlar
Ixtiyoriy sozlamalar funksionallikni oshiradi:
- /K4A00: KS Kabel Interfeys Adapteri bilan [Model: ATK4A-00]
- /M4A00: MAC2 mos adapter bilan [Model: ATM4A-00]
- /V4A00: VM2 mos adapter bilan [Model: ATV4A-00] (*1)
- /A4S00: Analog uchun bosim qisqichli terminal bloki bilan [Model: ATA4S-00]
- /A4S10: Analog uchun bosim qisqichli terminal bloki bilan (to‘lqin yutgich) [Model: ATA4S-10]
- /A4D00: Analog uchun ikki bosim qisqichli terminal bloki bilan [Model: ATA4D-00]
- /A4D10: Analog uchun ikki bosim qisqichli terminal bloki bilan (to‘lqin yutgich) [Model: ATA4D-10]
- /CCC01: MIL kabeli uchun ulagich qopqog‘i bilan [Model: ACCC01]
