Product Description

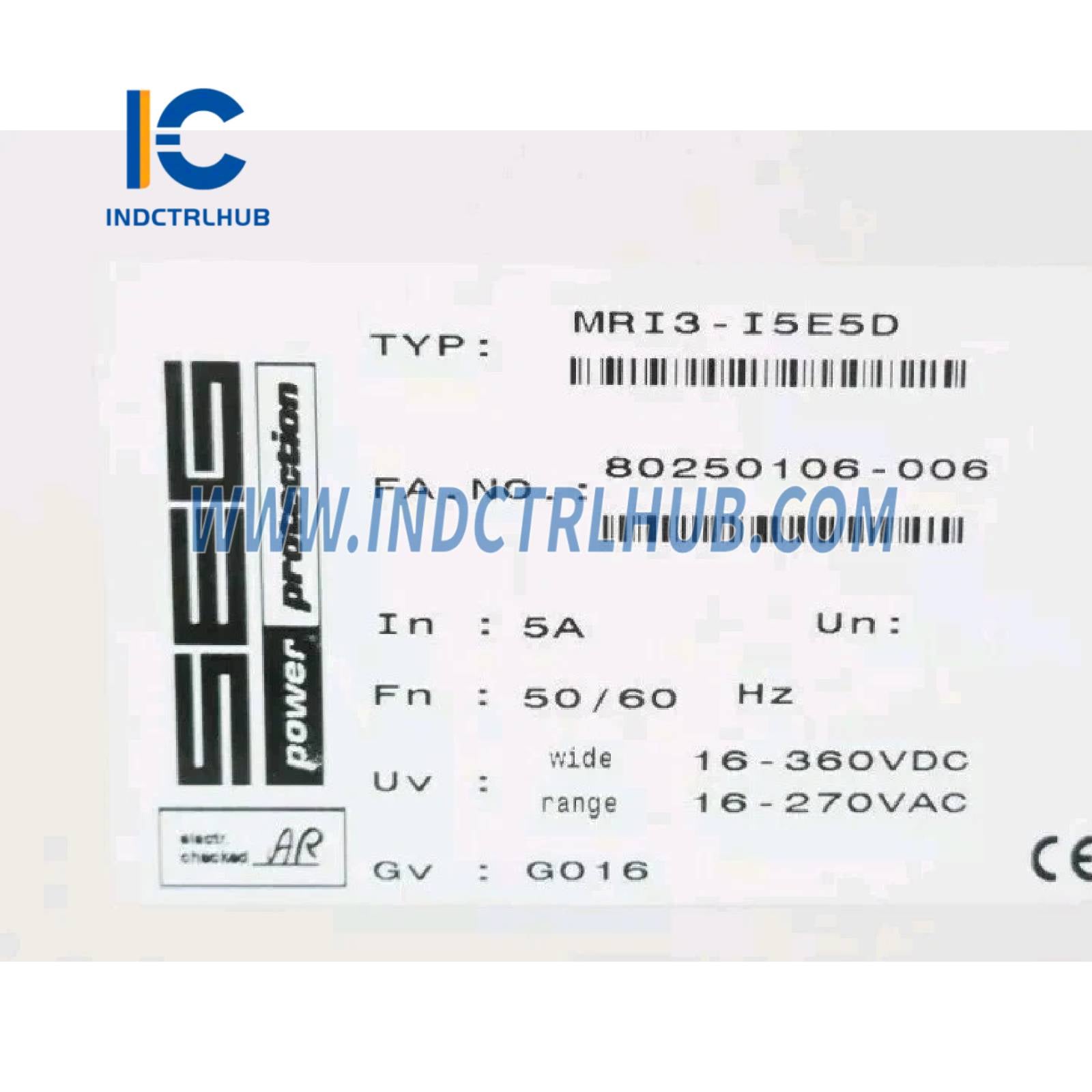

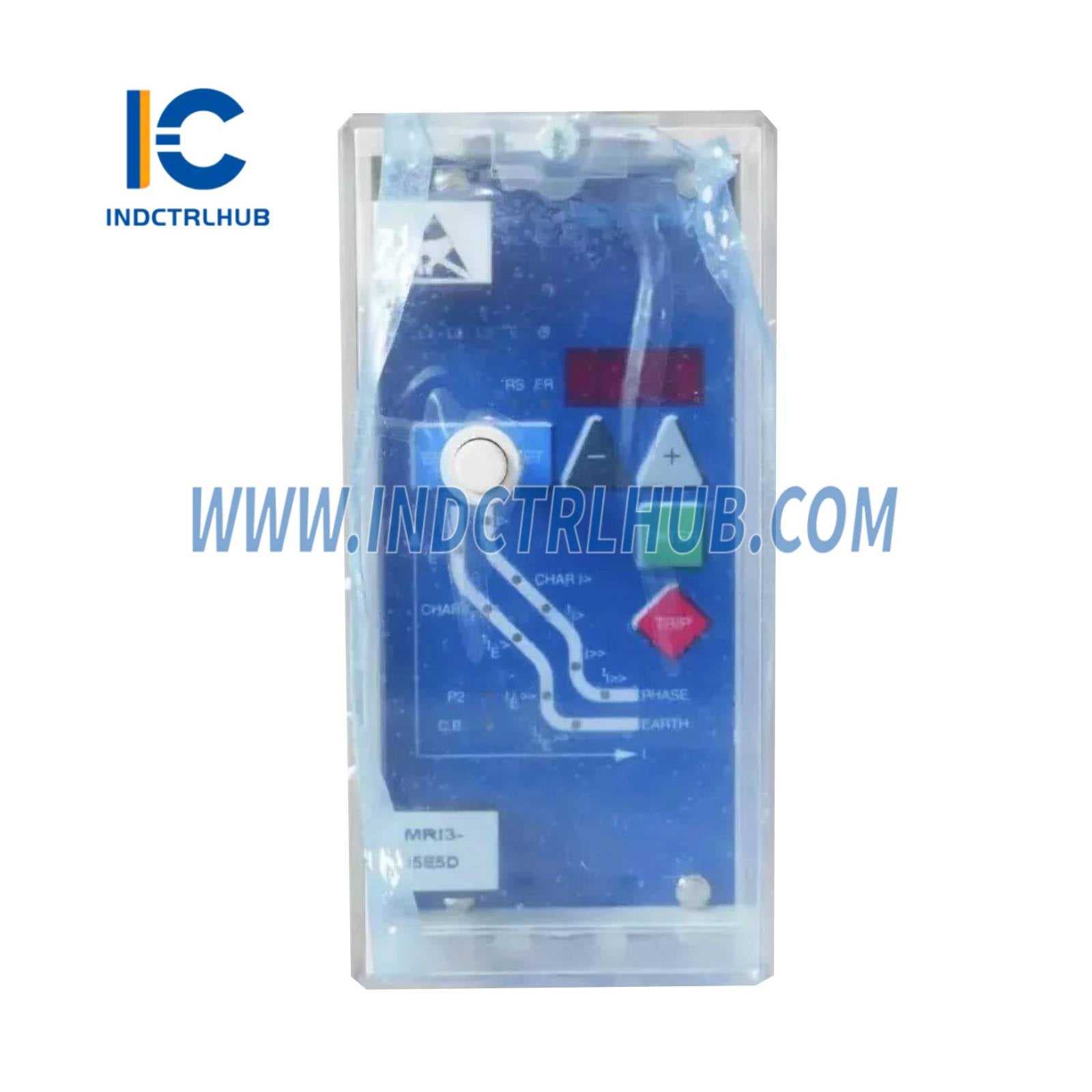

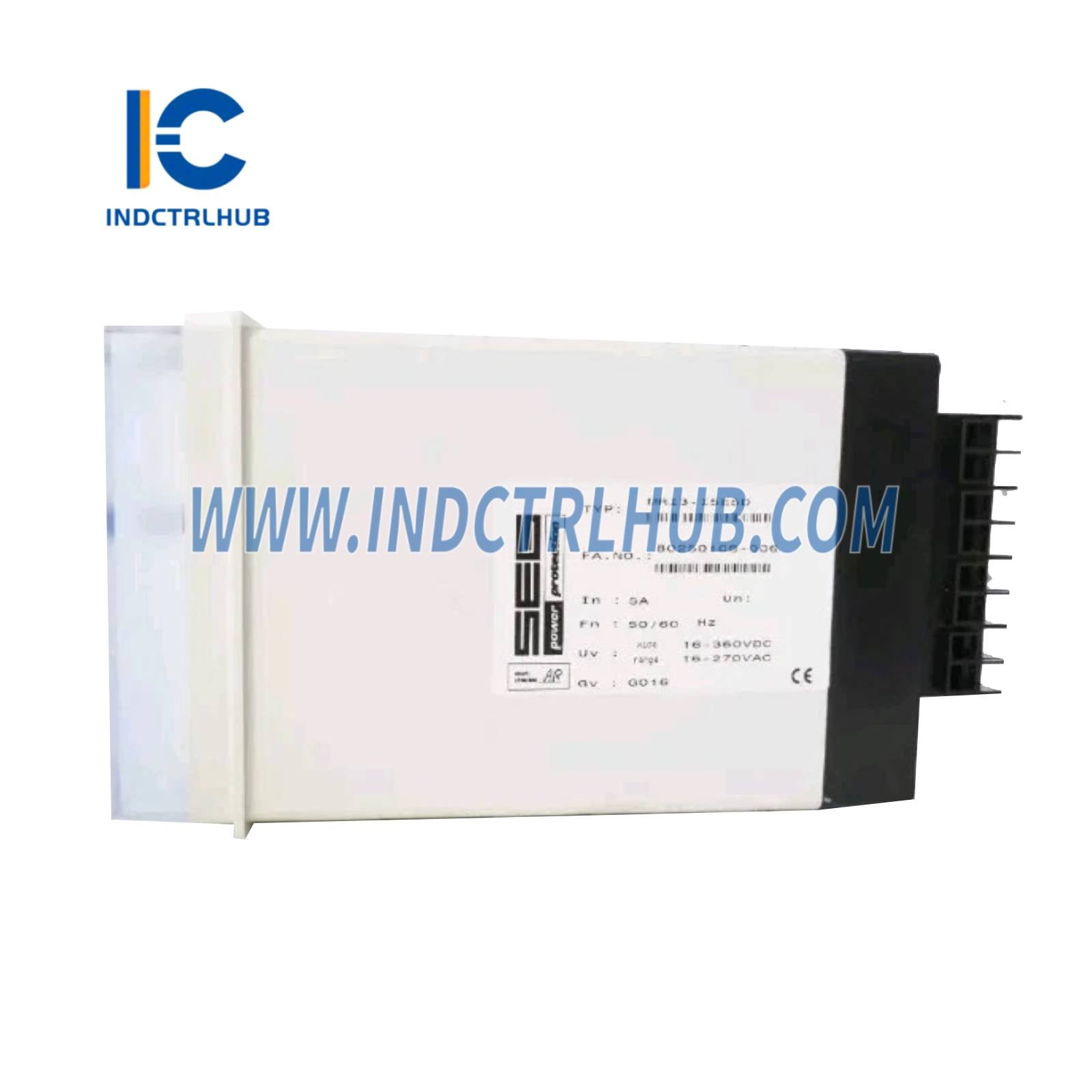

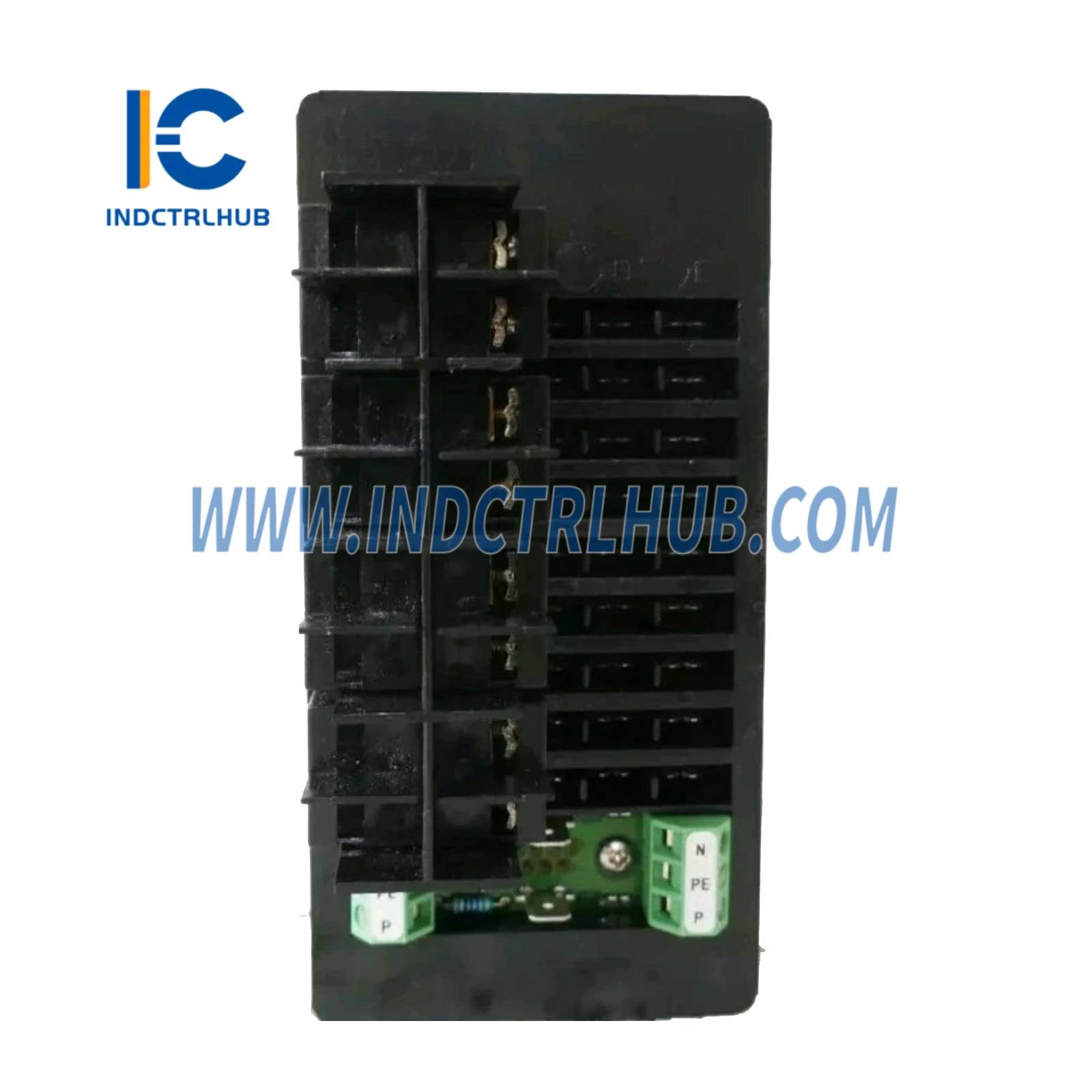

Woodward MRI3I5E5D Oziqlantiruvchi Himoya Rele
Mahsulotga umumiy nazar
- Woodward MRI3I5E5D o‘rta va yuqori kuchlanishli taqsimlash tizimlaridagi elektr oziqlantiruvchilarni to‘liq himoya qilish uchun mo‘ljallangan Oziqlantiruvchi Himoya Rele hisoblanadi
Texnik xususiyatlar
- MRI3I5E5D quyidagi sanoat manbalari va Woodward hujjatlariga asoslangan xususiyatlarga ega:
| Texnik xususiyat | Ma'lumotlar |
|---|---|
| Model/Qism raqami | MRI3I5E5D |
| Ishlab chiqaruvchi | Woodward |
| Tavsif | O‘tkir tok va yo‘nalishli yer nuqsonidan himoya qiluvchi Oziqlantiruvchi Himoya Rele |
| Seriya | MR (Modulyar Rele) |
| Funktsiya | Elektr oziqlantiruvchilarni o‘tkir tok, yer nuqsonlari va yo‘nalishli nuqsonlardan himoya qiladi |
| Protsessor | Mikroprotsessor asosida (aniq arxitektura ommaga oshkor qilinmagan) |
| Xotira | Flash: 4–8 MB (dasturiy ta'minot va sozlash uchun) RAM: 2–4 MB (ishlash vaqti ma'lumotlari uchun) |
| Displey | Alfanumerik LCD displey, 2x16 belgilar; holat, trip va nuqsonlar uchun LED indikatorlar |
| Kirishlar | 4 tok kirishlari (3 faza + 1 yer, 1 A yoki 5 A nominal, sozlanishi mumkin) 4 kuchlanish kirishlari (yo‘nalishli himoya uchun, 100–400 VAC) 6 diskret kirishlar (24–220 VDC, boshqaruv signallari uchun) |
| Chiqishlar | 5 rele chiqishlari (quruq kontakt, 250 VAC/8 A gacha, trip, signal va ogohlantirish uchun) 1 analog chiqish (ixtiyoriy, 4–20 mA, monitoring uchun) |
| Aloqa interfeyslari | 1 seriyali port (RS-485, Modbus RTU yoki IEC 60870-5-103) 1 Ethernet porti (ixtiyoriy, Modbus TCP yoki IEC 61850) 1 CANbus porti (ixtiyoriy, tizim integratsiyasi uchun) |
| Himoya funktsiyalari | Faza o‘tkir toki (50/51), yer nuqsoni (50N/51N), yo‘nalishli o‘tkir tok (67), yo‘nalishli yer nuqsoni (67N), ortiqcha/kam kuchlanish (27/59), ortiqcha/kam chastota (81O/U), uzilish nosozligi (50BF) |
| Trip aniqligi | Tok uchun ±5%, kuchlanish/chastota uchun ±2% |
| Javob vaqti | Instant triplar uchun <50 ms; vaqt kechikishli triplar uchun <100 ms |
| Redundans | Redundansiz |
| Diagnostika | Nuqson aniqlash, voqealar yozuvi (500 tagacha voqea), buzilish yozuvi, holat LEDlari, o‘z-o‘zini sinash |
| Moslik | Woodward boshqaruv tizimlari (masalan, EasyGen, LS-5), standart tok/kuchlanish transformatorlari (1 A/5 A CTlar, 100–400 V PTlar); uchinchi tomon qurilmalari Modbus yoki IEC protokollari orqali; SCADA/DCS tizimlari bilan integratsiya qilinadi |
| Quvvat manbai | 24–220 VDC yoki 100–240 VAC (50/60 Hz, universal kirish) |
| Quvvat iste'moli | Tahminan 5–10 Vt |
| Atrof-muhit xususiyatlari | Ishlash harorati: -20°C dan +70°C gacha (-4°F dan +158°F gacha) Saqlash harorati: -30°C dan +80°C gacha (-22°F dan +176°F gacha) Nisbiy namlik: 5% dan 95% gacha kondensatsiyasiz Vibratsiya: IEC 60068-2-6 ga muvofiq Shok: IEC 60068-2-27 ga muvofiq |
| Qoplama | IP54 (old panel, to‘g‘ri o‘rnatilganda); IP20 (orqa) |
| O‘lchamlari | Tahminan 144 mm (B) x 144 mm (K) x 200 mm (Q) |
| Og‘irligi | Tahminan 1.5–2 kg |
| O‘rnatish | Panelga o‘rnatish (yuzaki o‘rnatish, qo‘llanmadagi kesma bo‘yicha) yoki DIN rels (adapter bilan) |
| Sertifikatlar | CE, UL, CSA, IEC 60255 ga muvofiq, dengiz sertifikatlari (masalan, DNV, ABS, konfiguratsiyaga bog‘liq) |
