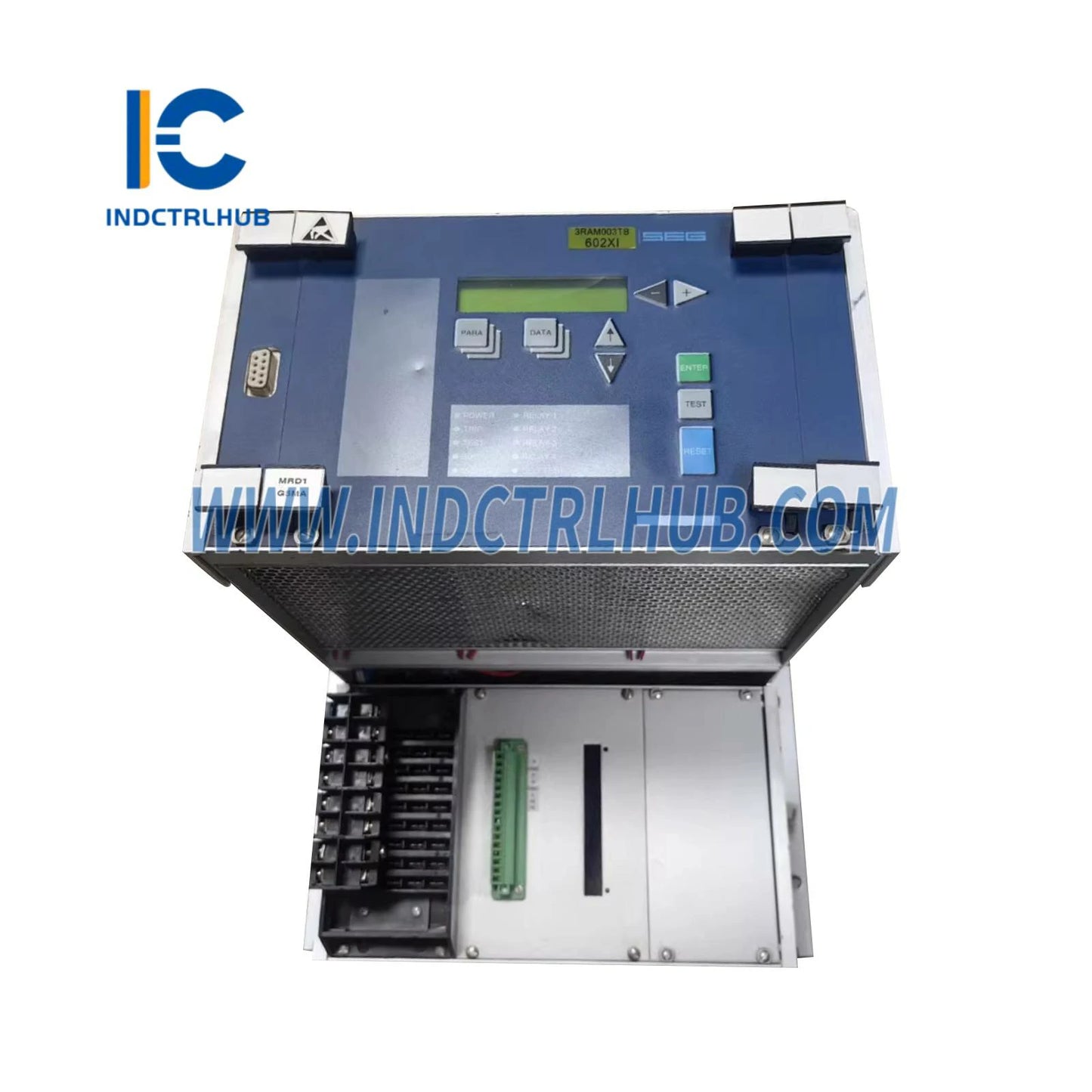

Woodward MRD1T2HTL6M42 Himoya rele
Woodward MRD1T2HTL6M42 Himoya rele
Manufacturer: Woodward
Product No.: MRD1T2HTL6M42
Condition:Omborda 1000 ta mavjud
Product Type: Himoya Relyasi
Product Origin: USA
Payment: T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Qo'llab-quvvatlash
- 30-Kunlik Qaytarishlar
- Tez yetkazib berish
Woodward MRD1T2HTL6M42 Himoya Rele
- Ishlab chiqaruvchi: Woodward (SEG Electronics)
- Model/Qism raqami: MRD1T2HTL6M42
- Tavsif: HighPROTEC MRDT4 Transformator Differensial Himoya Rele, 1A/5A Tok Transformatorlari, 800V Kuchlanish Kirishlari, 8 Raqamli Kirish, 7 Chiqish Rele, RS485 va Ethernet Interfeyslari, Ikki O'ramli Transformatorlar va Generator Himoyasi uchun
Umumiy Ko'rinish
- Woodward MRD1T2HTL6M42 - bu HighPROTEC MRDT4 transformator differensial himoya releining varianti bo‘lib, ikki o‘ramli transformatorlar himoyasi va xarajat jihatdan optimallashtirilgan generator differensial himoyasi uchun mo‘ljallangan. U keng qamrovli himoya funksiyalari, aloqa imkoniyatlari va tarmoq standartlariga muvofiqlikni o‘z ichiga oladi, energiya ishlab chiqarish, sanoat va kommunal ilovalar uchun mos keladi.
Texnik Xususiyatlar
| Texnik Ko‘rsatkich | Ma’lumotlar |
|---|---|
| Model | MRD1T2HTL6M42 (MRDT4 varianti) |
| Seriya | HighPROTEC MRDT4 |
| Tur | Transformator Differensial Himoya Rele |
| Quvvat Ta’minoti | 24_270 VDC, 48_230 VAC |
| Tok Transformatorlari | 1A/5A (tanlanadigan, apparat jumperlari talab qilinmaydi) |
| Kuchlanish Kirishlari | 0_800 VAC (sozlanadigan 60_520 V) |
| Raqamli Kirishlar | 8 |
| Chiqish Relelari | 7 |
| Himoya Funktsiyalari | Faza/yerni differensial, ortiqcha/past kuchlanish, ortiqcha/past chastota, quvvat himoyasi, cheklangan yer nuqsoni, ortiqcha tok, kirish blokirovkasi, issiqlik ortiqcha yuklanishi, Nosozlikdan O‘tish (FRT) va Avtomatik Qayta Yopilish (AR) |
| Aloqa Interfeyslari | RS485 (IEC60870-5-103, Modbus RTU, DNP3.0 RTU), Ethernet 100 MB/RJ45 (Modbus TCP, DNP3.0 TCP/UDP, IEC60870-5-104), ixtiyoriy IEC61850 |
| Boshqaruv | 6 tagacha kalit uskunalar qurilmasi |
| Displey | Katta grafik displey |
| Dasturiy ta’minot | Smart view SE (parametr sozlash va baholash, kiritilgan) |
| Ishga tushirish Vositalari | Ichki nosozlik simulyatori, mantiqiy tekshiruvlar |
| Ishlash Harorati | -20°C dan +70°C gacha (-4°F dan +158°F gacha) |
| Saqlash Harorati | -30°C dan +80°C gacha (-22°F dan +176°F gacha) |
| Nisbiy Namlik | 5% dan 95% gacha, kondensatsiyasiz |
| Vibratsiya | 4 G, 5_500 Hz (Woodward standartlariga asoslangan taxminiy) |
| Shok | 20 G cho‘qqi (taxminiy) |
| Himoya Darajasi | IP54 (old tomoni, o‘rnatilganda) |
| O‘rnatish | Panel/eshik o‘rnatilishi, ixtiyoriy 19" subrack |
| O‘lchamlari | Ko‘rsatilmagan (panel integratsiyasi uchun ixcham) |
| Og‘irligi | Tahminan 2_3 kg (4.4_6.6 funt, taxminiy) |
| Sertifikatlar | CE, UL/cUL, BDEW, VDE-AR-N 4105:2018 |
| Tizim Mosligi | Ikki o‘ramli transformatorlar, generatorlar, Woodward boshqaruv tizimlari, SCADA/DCS |
_
Product Description
Woodward MRD1T2HTL6M42 Himoya Rele
- Ishlab chiqaruvchi: Woodward (SEG Electronics)
- Model/Qism raqami: MRD1T2HTL6M42
- Tavsif: HighPROTEC MRDT4 Transformator Differensial Himoya Rele, 1A/5A Tok Transformatorlari, 800V Kuchlanish Kirishlari, 8 Raqamli Kirish, 7 Chiqish Rele, RS485 va Ethernet Interfeyslari, Ikki O'ramli Transformatorlar va Generator Himoyasi uchun
Umumiy Ko'rinish
- Woodward MRD1T2HTL6M42 - bu HighPROTEC MRDT4 transformator differensial himoya releining varianti bo‘lib, ikki o‘ramli transformatorlar himoyasi va xarajat jihatdan optimallashtirilgan generator differensial himoyasi uchun mo‘ljallangan. U keng qamrovli himoya funksiyalari, aloqa imkoniyatlari va tarmoq standartlariga muvofiqlikni o‘z ichiga oladi, energiya ishlab chiqarish, sanoat va kommunal ilovalar uchun mos keladi.
Texnik Xususiyatlar
| Texnik Ko‘rsatkich | Ma’lumotlar |
|---|---|
| Model | MRD1T2HTL6M42 (MRDT4 varianti) |
| Seriya | HighPROTEC MRDT4 |
| Tur | Transformator Differensial Himoya Rele |
| Quvvat Ta’minoti | 24_270 VDC, 48_230 VAC |
| Tok Transformatorlari | 1A/5A (tanlanadigan, apparat jumperlari talab qilinmaydi) |
| Kuchlanish Kirishlari | 0_800 VAC (sozlanadigan 60_520 V) |
| Raqamli Kirishlar | 8 |
| Chiqish Relelari | 7 |
| Himoya Funktsiyalari | Faza/yerni differensial, ortiqcha/past kuchlanish, ortiqcha/past chastota, quvvat himoyasi, cheklangan yer nuqsoni, ortiqcha tok, kirish blokirovkasi, issiqlik ortiqcha yuklanishi, Nosozlikdan O‘tish (FRT) va Avtomatik Qayta Yopilish (AR) |
| Aloqa Interfeyslari | RS485 (IEC60870-5-103, Modbus RTU, DNP3.0 RTU), Ethernet 100 MB/RJ45 (Modbus TCP, DNP3.0 TCP/UDP, IEC60870-5-104), ixtiyoriy IEC61850 |
| Boshqaruv | 6 tagacha kalit uskunalar qurilmasi |
| Displey | Katta grafik displey |
| Dasturiy ta’minot | Smart view SE (parametr sozlash va baholash, kiritilgan) |
| Ishga tushirish Vositalari | Ichki nosozlik simulyatori, mantiqiy tekshiruvlar |
| Ishlash Harorati | -20°C dan +70°C gacha (-4°F dan +158°F gacha) |
| Saqlash Harorati | -30°C dan +80°C gacha (-22°F dan +176°F gacha) |
| Nisbiy Namlik | 5% dan 95% gacha, kondensatsiyasiz |
| Vibratsiya | 4 G, 5_500 Hz (Woodward standartlariga asoslangan taxminiy) |
| Shok | 20 G cho‘qqi (taxminiy) |
| Himoya Darajasi | IP54 (old tomoni, o‘rnatilganda) |
| O‘rnatish | Panel/eshik o‘rnatilishi, ixtiyoriy 19" subrack |
| O‘lchamlari | Ko‘rsatilmagan (panel integratsiyasi uchun ixcham) |
| Og‘irligi | Tahminan 2_3 kg (4.4_6.6 funt, taxminiy) |
| Sertifikatlar | CE, UL/cUL, BDEW, VDE-AR-N 4105:2018 |
| Tizim Mosligi | Ikki o‘ramli transformatorlar, generatorlar, Woodward boshqaruv tizimlari, SCADA/DCS |
_
