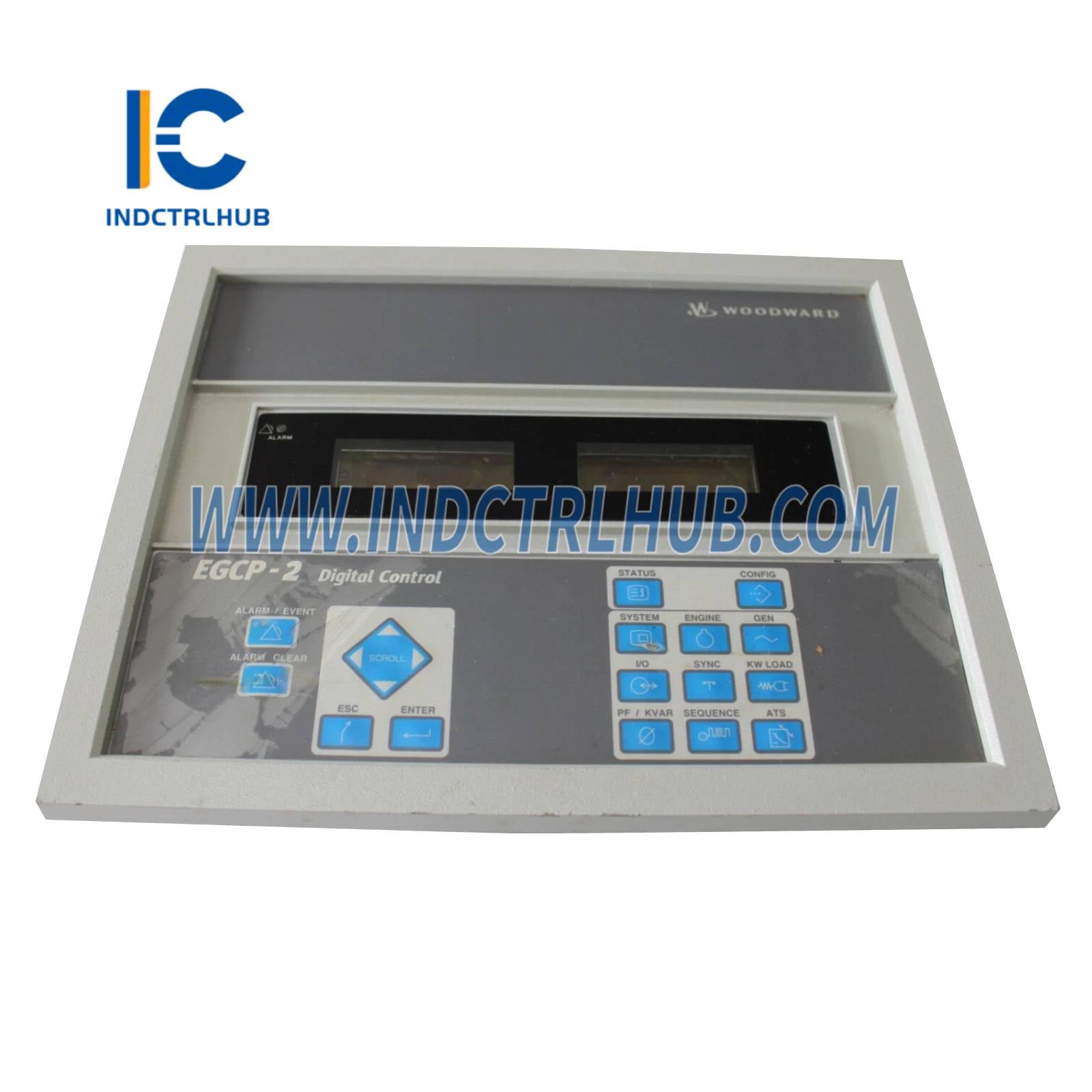

Woodward EGCP-2 Dvigatel Generatorini Boshqarish Paketı
Mahsulotga Umumiy Nazar
- Woodward EGCP-2 (Dvigatel Generatorini Boshqarish Paketı) sanoat elektr energiyasi ishlab chiqarish ilovalarida, shu jumladan mustaqil va ko‘p gensetlar uchun parallel ishlashda dvigatel-generator to‘plamlarini to‘liq boshqarish uchun mo‘ljallangan mikroprotsessor asosidagi boshqaruv tizimidir. U dizel, gaz yoki ikkiyoqilg‘ili dvigatellar uchun ilg‘or boshqaruv, monitoring va himoyani ta’minlaydi, avtomatik ishga tushirish/to‘xtatish, yuk taqsimlash, sinxronizatsiya va quvvat boshqaruvi kabi xususiyatlarga ega. EGCP-2 o‘rta va yirik tizimlar, masalan, elektr stansiyalari, dengiz kemalari va muhim zaxira inshootlari uchun ideal. Woodward EasyGen seriyasiga (masalan, EasyGen-1500, EasyGen-3500-5, 8440-2087) nisbatan, EGCP-2 kuchli ko‘p birlikli parallel ishlash imkoniyatlarini taklif qiladi, ammo murakkabroq interfeysga ega bo‘lib, ilg‘or quvvat tizimlari uchun mo‘ljallangan. U Woodwardning eksitasiya tizimlaridan (masalan, DECS-100-B15), o‘tkazish kalitlari boshqaruvchilaridan (masalan, DTSC-200), elektron gubernatorlardan (masalan, DYN1-10784-003-0-12) va aktuatorlardan (masalan, 8408-921) farq qiladi, integratsiyalashgan genset boshqaruvi va quvvat boshqaruviga qaratilgan.
Texnik Xususiyatlar
- EGCP-2 quyidagi sanoat manbalari va Woodward hujjatlariga asoslangan xususiyatlarga ega:
| Texnik Xususiyat | Ma’lumotlar |
|---|---|
| Model/Qism Raqami | EGCP-2 |
| Ishlab Chiqaruvchi | Woodward |
| Tavsif | Generator To‘plamlari uchun Dvigatel Generatorini Boshqarish Paketı |
| Seriya | EGCP |
| Funktsiya | Generator to‘plamlarini boshqaradi va monitoring qiladi; dvigatel, generator va quvvat taqsimotini boshqaradi |
| Protsessor | Mikroprotsessor asosida (aniq arxitektura ommaga oshkor qilinmagan) |
| Xotira | Flash: 8–16 MB (firmware va konfiguratsiya uchun) RAM: 4–8 MB (ish vaqti ma’lumotlari uchun) |

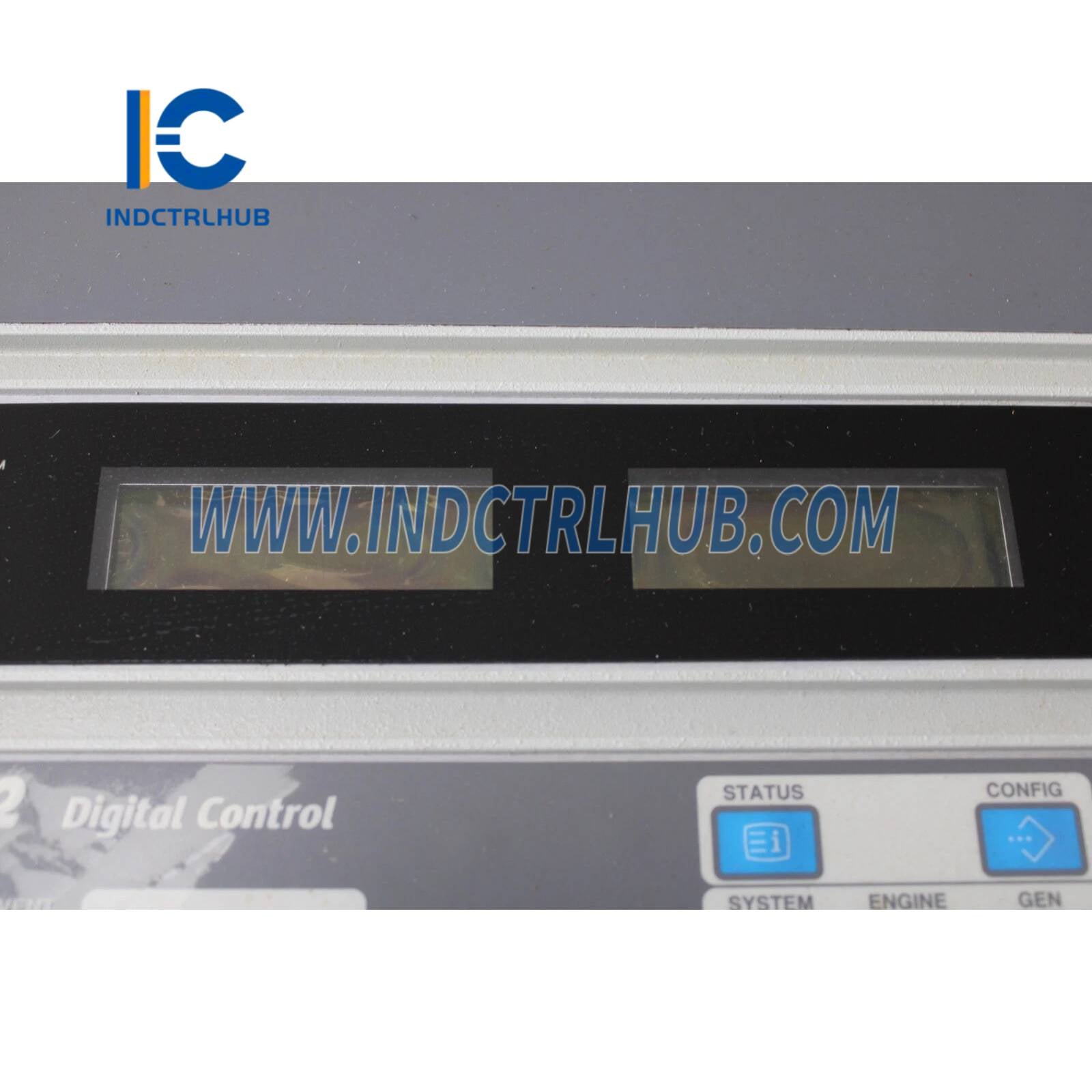

| Displey | Grafik LCD, 128x64 piksel, ko‘p tilli interfeys |
| Kirishlar | 8 analog kirish (4–20 mA, 0–10 V yoki RTD/termokuple konfiguratsiya qilinadi) 12 diskret kirish (24 VDC) 2 tezlik kirishlari (magnit qabul qiluvchi yoki yaqinlik probalari) |
| Chiqishlar | 4 analog chiqish (4–20 mA yoki 0–10 V) 12 relay chiqish (quruq kontakt, 250 VAC/2 A gacha) 1 aktuator chiqish (Woodward aktuatorlari bilan mos, 4–20 mA yoki 0–200 mA) |
| Aloqa Interfeyslari | 2 seriyali port (RS-232 yoki RS-485, Modbus RTU) 1 CANbus porti (dvigatel va genset aloqasi uchun) Ethernet (ixtiyoriy, Modbus TCP) Bir nechta birliklar orasidagi aloqa magistrali (ko‘p birlikli parallel ishlash uchun) |
| Boshqaruv Rejimlari | Avtomatik/qo‘lda ishga tushirish/to‘xtatish, izoxron/yuk taqsimlash, faol/reaktiv quvvat boshqaruvi, quvvat omili boshqaruvi, avtomatik sinxronizatsiya |
| Zaxira | Zaxirasiz (qo‘shimcha birliklar bilan zaxira konfiguratsiyalari mumkin) |
| Diagnostika | Xato aniqlash, voqealar yozuvi (500 tagacha voqea), real vaqt ma’lumotlari tendensiyasi, holat LEDlari |
| Moslik | Woodward aktuatorlari (masalan, UG-8, ProAct, 8408-921), tezlik sensorlari, uzilishlar, va Modbus orqali uchinchi tomon qurilmalari; SCADA/DCS tizimlari bilan integratsiya |
| Quvvat Ta’minoti | 12–36 VDC (24 VDC nominal) |
| Quvvat Sarfi | Tahminan 15–25 Vt |
| Atrof-muhit Xususiyatlari | Ishlash harorati: -20°C dan +70°C gacha (-4°F dan +158°F gacha) Saqlash harorati: -30°C dan +80°C gacha (-22°F dan +176°F gacha) Nisbiy namlik: 5% dan 95% gacha kondensatsiyasiz Vibratsiya: IEC 60068-2-6 ga muvofiq Shok: IEC 60068-2-27 ga muvofiq |
| Qoplama | IP54 (old panel, to‘g‘ri o‘rnatilganda); IP20 (orqa) |
| O‘lchamlar | Tahminan 219 mm (B) x 171 mm (K) x 61 mm (Q) |
| Og‘irlik | Tahminan 1.5–2 kg |

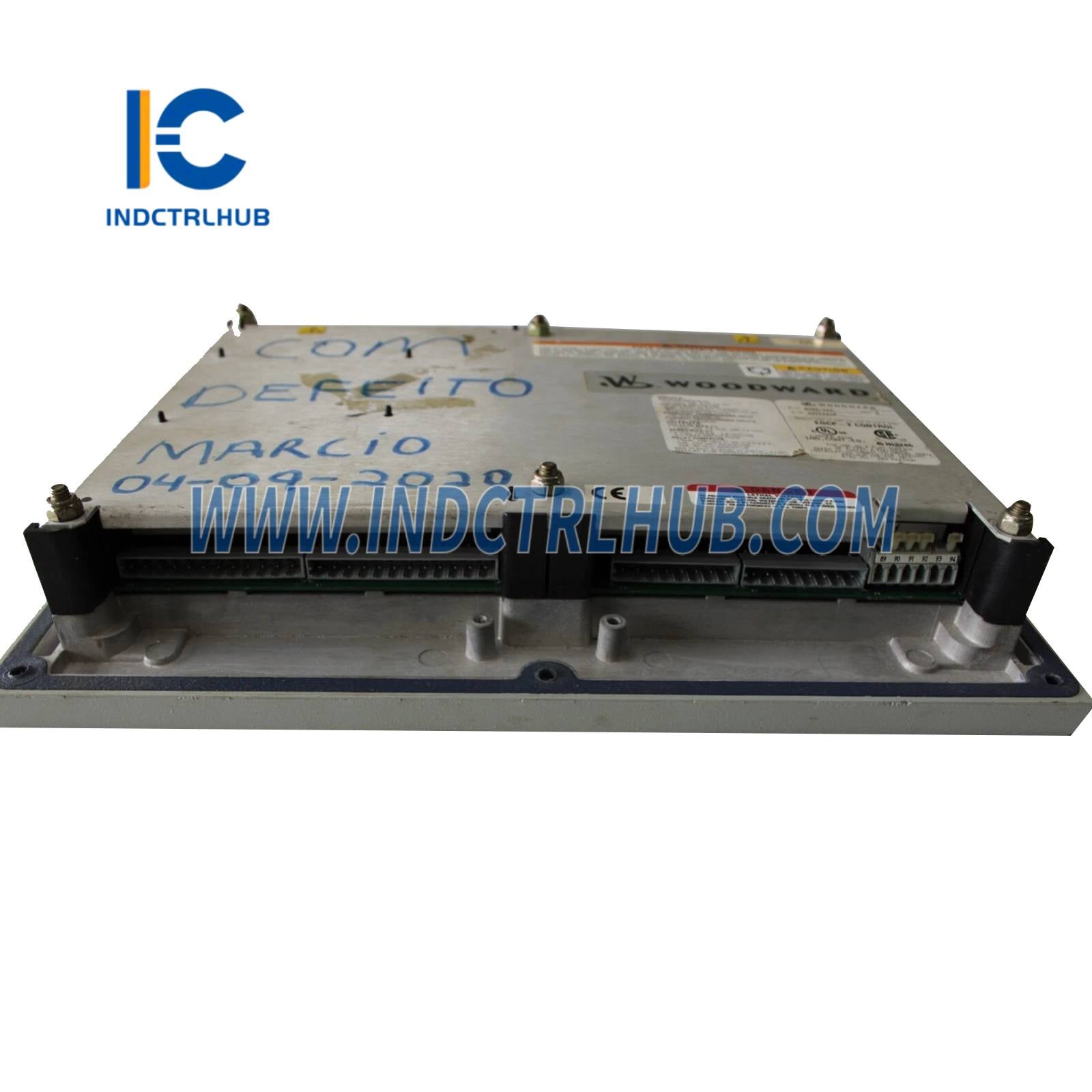

| O‘rnatish | Panelga o‘rnatiladi (kesish o‘lchamlari qo‘llanma bo‘yicha) |

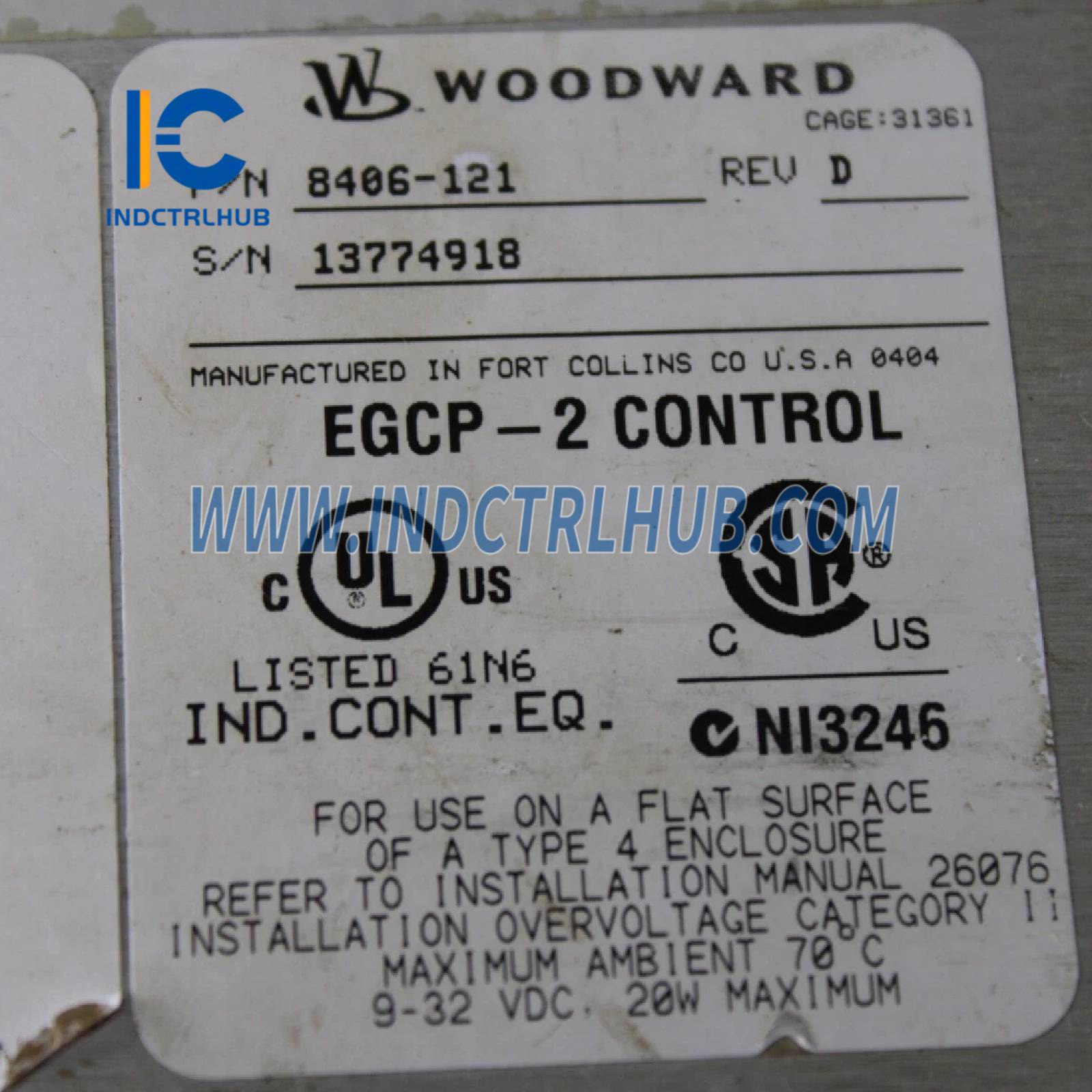

| Sertifikatlar | CE, UL, CSA, dengiz sertifikatlari (masalan, DNV, ABS, Lloyd’s Register); ATEX/IECEx Zona 2 (konfiguratsiyaga bog‘liq) |
