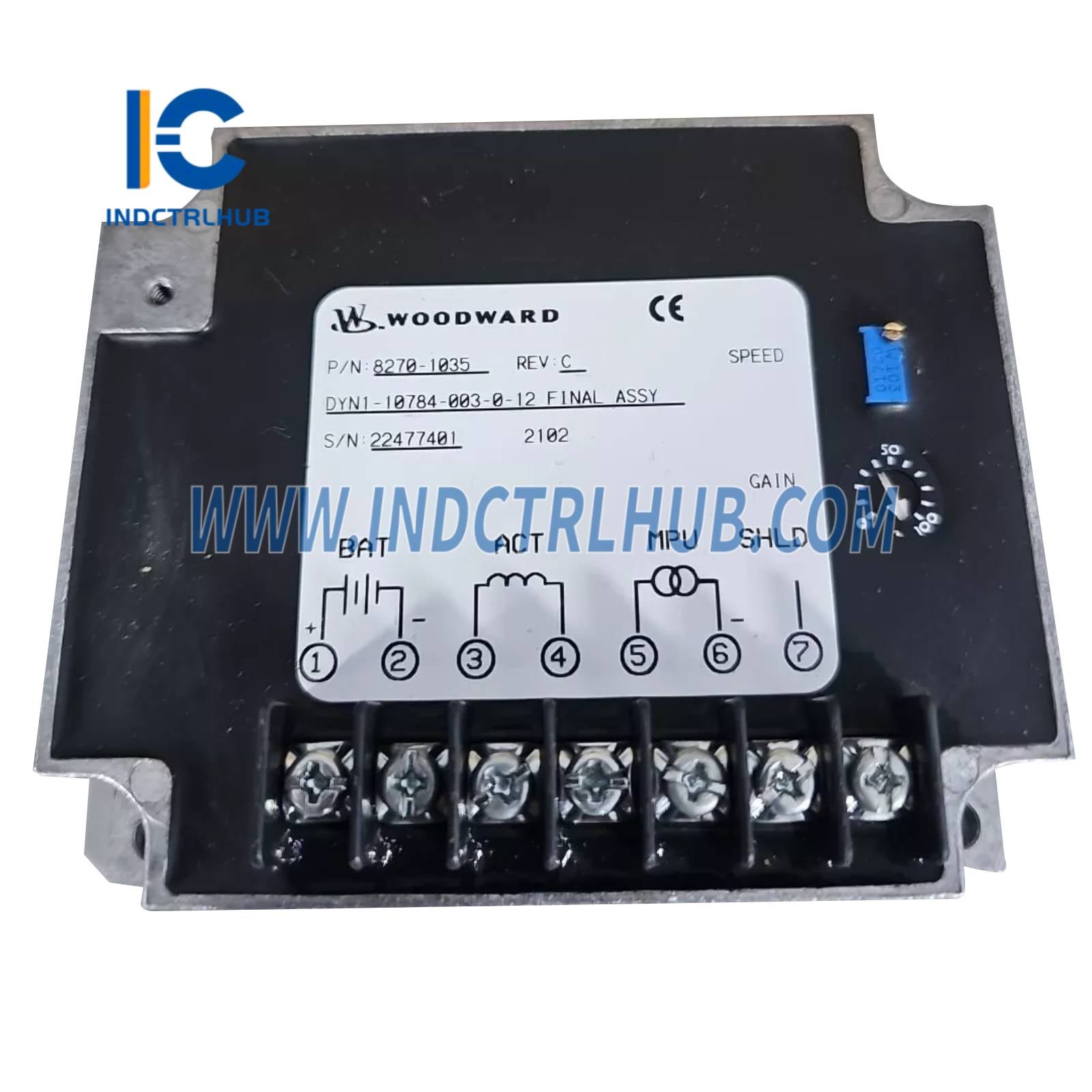

Woodward DYN1-10784-003-0-12 Elektron Gubernator
Mahsulot sharhi
- Woodward DYN1-10784-003-0-12 kichik va o'rta o'lchamdagi dizel, gaz yoki benzin dvigatellari uchun aniq tezlik nazorati maqsadida ishlab chiqilgan Elektron Gubernator bo'lib, generator to'plamlari, nasoslar, kompressorlar va dengiz harakatlantirish tizimlari kabi sanoat ilovalarida qo'llaniladi. Woodward’ning DYN1 seriyasining bir qismi bo'lgan ushbu analog gubernator ishonchli tezlik tartibini va o'zgaruvchan yuk sharoitlarida doimiy dvigatel tezligini saqlash uchun izoxronik ishlashni ta'minlaydi. DYN1-10784-003-0-12 12 VDC ishlash uchun sozlangan va aktuator mosligi uchun maxsus kalibrlash sozlamalarini o'z ichiga oladi (qism raqami qo'shimchasi bilan ko'rsatilgan). U ixcham dizayn va qattiq sharoitlarda ishonchli ishlash uchun mustahkam konstruktsiyaga ega. Woodward’ning raqamli gubernatorlari (masalan, 8406-121) yoki genset boshqaruvchilari (masalan, EasyGen-3500-5, 8440-2087) bilan solishtirganda, DYN1-10784-003-0-12 faqat dvigatel tezligini nazorat qilishga qaratilgan, generator yoki quvvat boshqaruvidan mustaqil, oddiy analog yechimdir. U Woodward’ning eksitatsiya tizimlari (masalan, DECS-100-B15), uzatish kalitlari boshqaruvchilari (masalan, DTSC-200) va aktuatorlaridan (masalan, 8408-921) farq qiladi.
Texnik xususiyatlar
- DYN1-10784-003-0-12 quyidagi texnik xususiyatlarga ega bo'lib, sanoat manbalari va Woodward hujjatlariga asoslanadi:
| Texnik xususiyat | Tafsilotlar |
|---|---|
| Model/Qism raqami | DYN1-10784-003-0-12 |
| Ishlab chiqaruvchi | Woodward |
| Tavsif | Dvigatel tezligini boshqarish uchun elektron gubernator |
| Seriya | DYN1 |
| Funktsiya | Dvigatel tezligini aktuator nazorati orqali boshqaradi; izoxron ishlashni qo'llab-quvvatlaydi |
| Boshqaruv turi | Analog |
| Kirishlar | 1 ta tezlik kirishi (magnit pickup, 1–30 V RMS, 100–10,000 Hz) 1 ta analog kirish (ixtiyoriy, masofadan tezlikni sozlash uchun, 0–5 V yoki 4–20 mA) |
| Chiqishlar | 1 ta aktuator chiqishi (Woodward DYN seriyali aktuatorlari bilan mos, 7 A gacha) 1 ta yordamchi chiqish (ixtiyoriy, holat yoki signalizatsiya uchun) |
| Aloqa Interfeyslari | Yo'q (analog boshqaruv, raqamli aloqa yo'q) |
| Nazorat rejimlari | Izoxron tezlik nazorati; ixtiyoriy tushish rejimi (tashqi sozlash orqali) |
| Tezlikni boshqarish aniqligi | Belgilangan tezlikning ±0,25% (barqaror holatda) |
| Himoya xususiyatlari | Aktuator chiqishi uchun ortiqcha tokdan himoya; teskari polaritetdan himoya |
| Zaxira | Zaxirasiz |
| Diagnostika | Asosiy nosozlikni aniqlash (tashqi indikatorlar orqali); voqea yozuvi yo'q |
| Moslik | Woodward DYN seriyali aktuatorlari bilan mos (masalan, DYNA 2000, DYNA 7000); magnit tezlik sensori bilan ishlaydi; kichik va o'rta dvigatellar uchun mos |
| Quvvat ta'minoti | 12 VDC (10–16 VDC diapazoni) |
| Quvvat iste'moli | Taxminan 5–10 Vt (aktuator yukini hisobga olmaganda) |
| Atrof-muhit spetsifikatsiyalari | Ishlash harorati: -40°C dan +85°C gacha (-40°F dan +185°F gacha) Saqlash harorati: -40°C dan +100°C gacha (-40°F dan +212°F gacha) Nisbiy namlik: 5% dan 95% gacha kondensatsiyasiz Vibratsiya: MIL-STD-810 ga muvofiq Shok: MIL-STD-810 ga muvofiq |
| Qopqoq | IP40 (to'g'ri qopqoq bilan); sanoat uchun mustahkamlangan |
| O'lchamlar | Taxminan 150 mm (B) x 100 mm (K) x 50 mm (Q) |
| Og'irligi | Taxminan 0.5–1 kg |

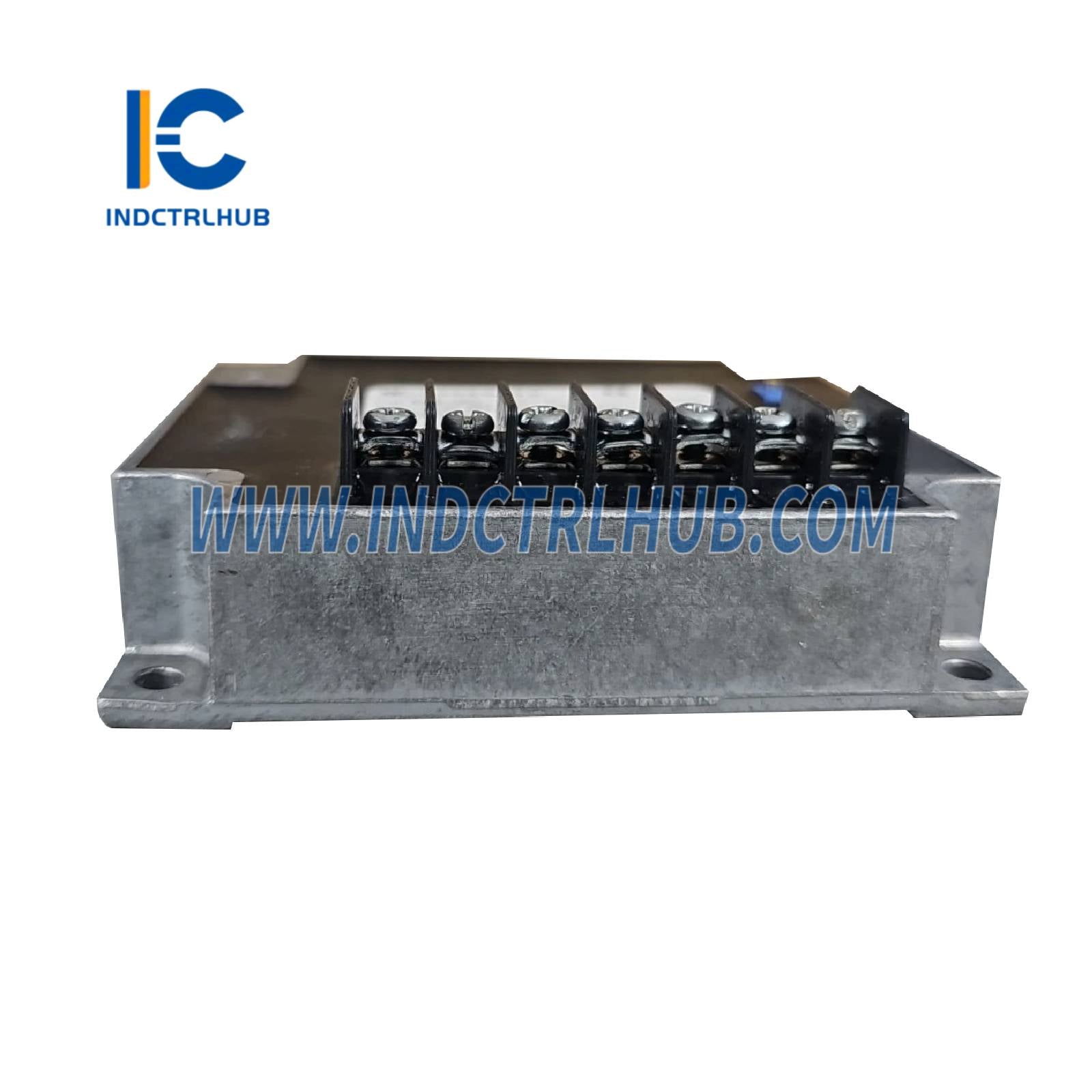

| Oʻrnatish | Panel yoki shassi ustiga o'rnatilgan (montaj tablari orqali) |
| Sertifikatlar | CE; UL/CSA (konfiguratsiyaga bog'liq); dengiz sertifikatlari (masalan, DNV, ABS, konfiguratsiyaga bog'liq) |
