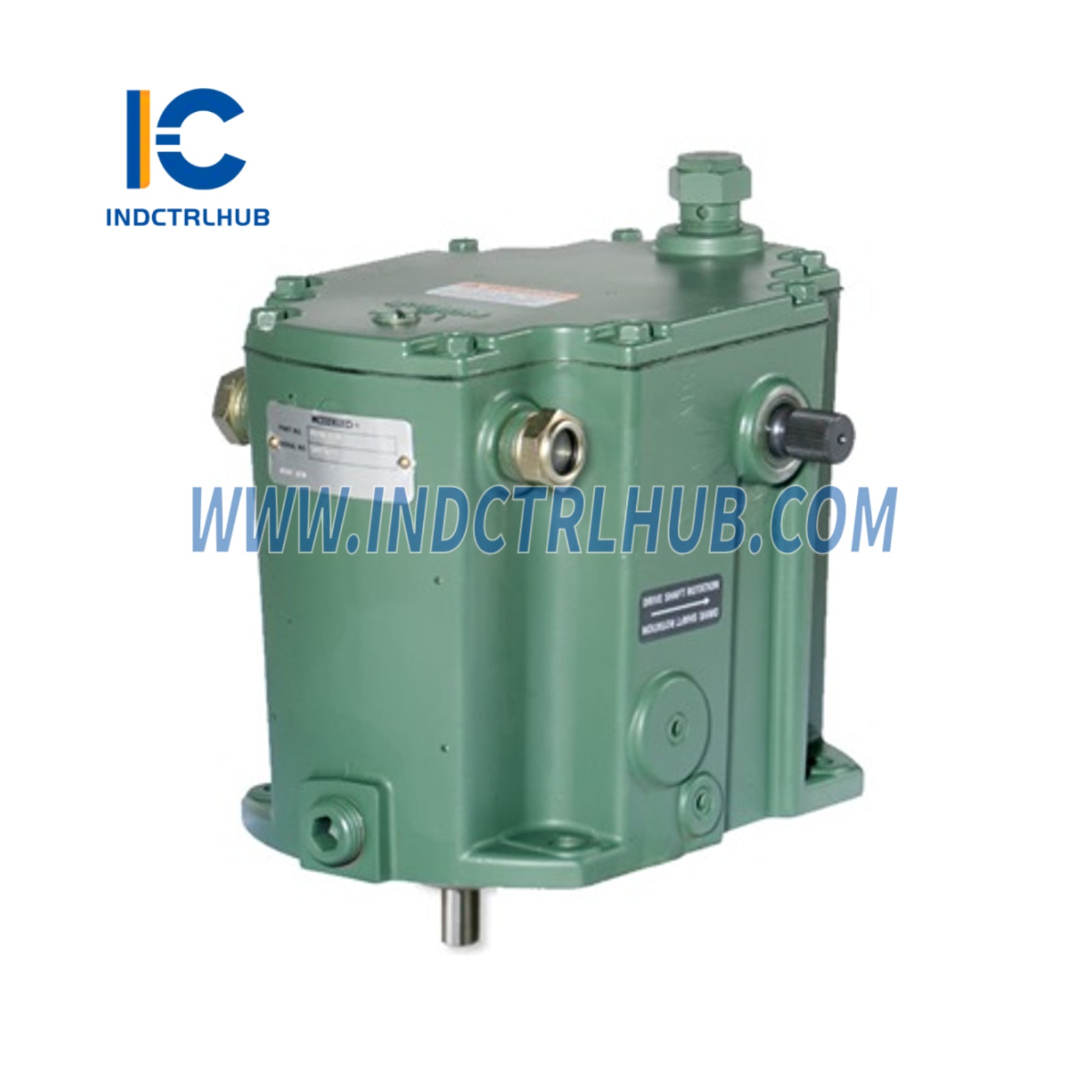

Woodward 9904-814 TG-13E turbina guvernatori

Miqdor

Ishlab chiqaruvchi: Woodward
Model/Partiya raqami: 9904-814
Tavsif: TG-13E Mexanik-Gidravlik Tezlik Pasaytiruvchi Boshqaruvchi, 2400–4000 RPM, 2° da 4035 RPM Reytingli Tezlik Pasayishi, Soat miliga qarshi haydovchi shaft, 16 N·m (12 fut-funt) chiqish, API611 bug' turbinalari uchun, ATEX sertifikatlangan

Woodward 9904-814 - bu TG-13E mexanik-gidravlik tezlik pasaytiruvchi boshqaruvchi bo'lib, API611 bug' turbinalarini nasoslar, kompressorlar yoki generatorlarni boshqarishda, izoxron (doimiy tezlik) ishlash talab qilinmaydigan ilovalarda mo'ljallangan. U rotor tezligini sezib, kirish bug' oqimini sozlash orqali turbina tezligini boshqaradi, sanoat elektr energiyasi ishlab chiqarish va mexanik haydash tizimlari uchun ishonchli va tejamkor yechim taklif etadi. Bu TG-13 modelining (masalan, 8516-038) ortiqcha tezlik sinov qurilmasiz (OTSD) to'g'ridan-to'g'ri almashtirishidir.

Texnik xususiyat	Tafsilotlar
Model	9904-814 (TG-13E)
Tur	Mexanik-Gidravlik Tezlik Pasaytiruvchi Boshqaruvchi
Tezlik diapazoni	2400–4000 RPM
Baholangan tezlik pasayishi	2° da 4035 RPM
Haydovchi milning aylanishi	Soat miliga qarshi
Chiqish momenti	16 N·m (12 fut-funt)
Qurilish	Die-kast alyuminiy, ob-havoga chidamli
Moy ta'minoti	O'z-o'zidan to'ldiriladigan sump, NEMA A
Ishlash harorati	-40°C dan +93°C gacha (-40°F dan +200°F gacha) (baholangan, Woodward standartlariga asoslangan)
Saqlash harorati	-55°C dan +105°C gacha (-67°F dan +221°F gacha) (baholangan)
Nisbiy namlik	5% dan 95% gacha, kondensatsiyasiz
Tezlanish	4 G, 5–500 Gts
Shok	20 G cho'qqisi
Himoya darajasi	IP56 (ob-havoga chidamli, taxminiy)
Og'irligi	Taxminan 12.7 kg (28 funt)
Oʻrnatish	To'g'ridan-to'g'ri turbina o'rnatilishi
Sertifikatlar	ATEX, HAZLOC
Tizim mosligi	API611 bug' turbinalari, Woodward boshqaruv klapanlari
O'rnini bosadi	8516-038 (OTSDsiz TG-13)

Product Description

Ishlab chiqaruvchi: Woodward
Model/Partiya raqami: 9904-814
Tavsif: TG-13E Mexanik-Gidravlik Tezlik Pasaytiruvchi Boshqaruvchi, 2400–4000 RPM, 2° da 4035 RPM Reytingli Tezlik Pasayishi, Soat miliga qarshi haydovchi shaft, 16 N·m (12 fut-funt) chiqish, API611 bug' turbinalari uchun, ATEX sertifikatlangan

Woodward 9904-814 - bu TG-13E mexanik-gidravlik tezlik pasaytiruvchi boshqaruvchi bo'lib, API611 bug' turbinalarini nasoslar, kompressorlar yoki generatorlarni boshqarishda, izoxron (doimiy tezlik) ishlash talab qilinmaydigan ilovalarda mo'ljallangan. U rotor tezligini sezib, kirish bug' oqimini sozlash orqali turbina tezligini boshqaradi, sanoat elektr energiyasi ishlab chiqarish va mexanik haydash tizimlari uchun ishonchli va tejamkor yechim taklif etadi. Bu TG-13 modelining (masalan, 8516-038) ortiqcha tezlik sinov qurilmasiz (OTSD) to'g'ridan-to'g'ri almashtirishidir.

Texnik xususiyat	Tafsilotlar
Model	9904-814 (TG-13E)
Tur	Mexanik-Gidravlik Tezlik Pasaytiruvchi Boshqaruvchi
Tezlik diapazoni	2400–4000 RPM
Baholangan tezlik pasayishi	2° da 4035 RPM
Haydovchi milning aylanishi	Soat miliga qarshi
Chiqish momenti	16 N·m (12 fut-funt)
Qurilish	Die-kast alyuminiy, ob-havoga chidamli
Moy ta'minoti	O'z-o'zidan to'ldiriladigan sump, NEMA A
Ishlash harorati	-40°C dan +93°C gacha (-40°F dan +200°F gacha) (baholangan, Woodward standartlariga asoslangan)
Saqlash harorati	-55°C dan +105°C gacha (-67°F dan +221°F gacha) (baholangan)
Nisbiy namlik	5% dan 95% gacha, kondensatsiyasiz
Tezlanish	4 G, 5–500 Gts
Shok	20 G cho'qqisi
Himoya darajasi	IP56 (ob-havoga chidamli, taxminiy)
Og'irligi	Taxminan 12.7 kg (28 funt)
Oʻrnatish	To'g'ridan-to'g'ri turbina o'rnatilishi
Sertifikatlar	ATEX, HAZLOC
Tizim mosligi	API611 bug' turbinalari, Woodward boshqaruv klapanlari
O'rnini bosadi	8516-038 (OTSDsiz TG-13)
