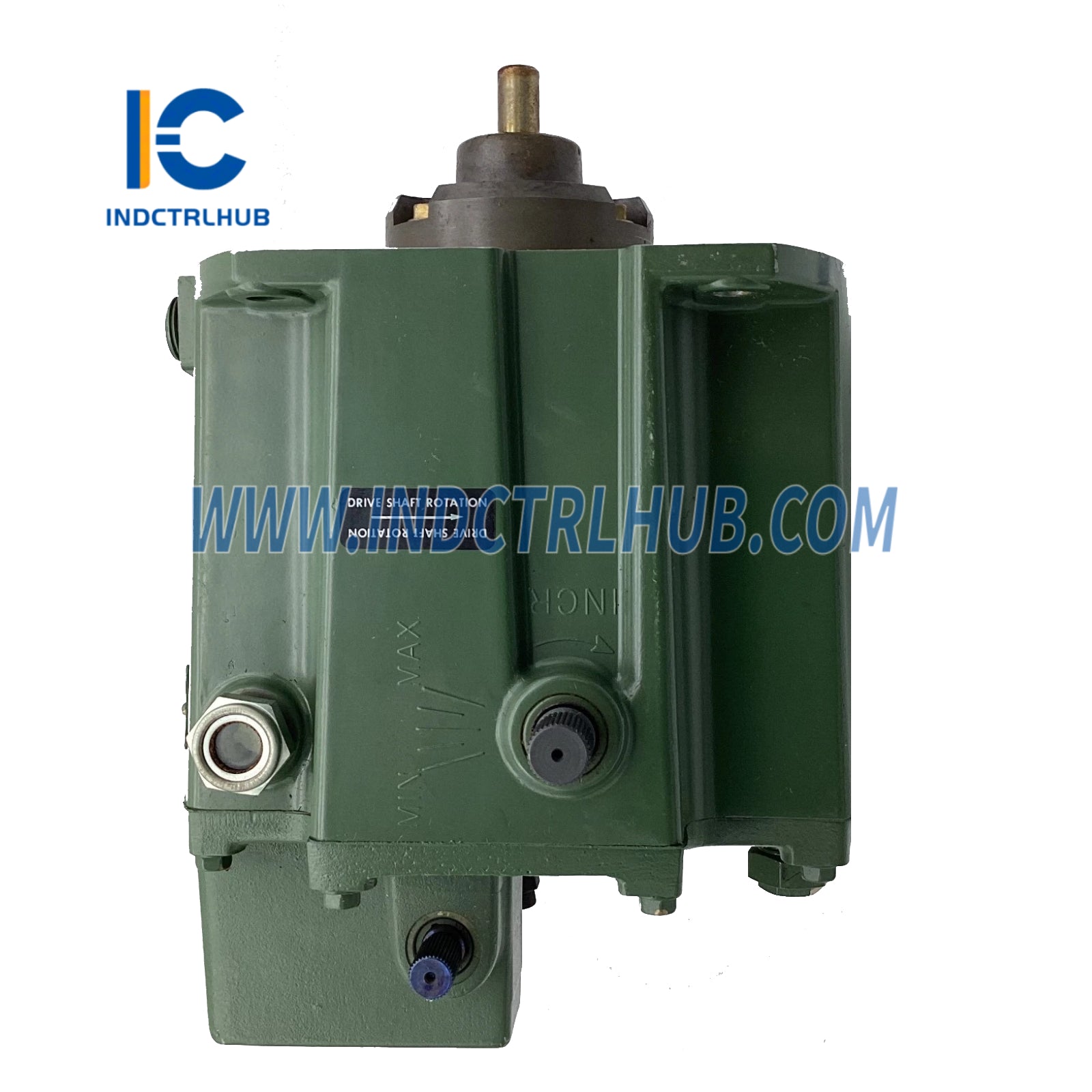

Woodward 8516-050 TG-13 turbina boshqaruvchisi

Woodward 8516-050 TG-13 turbina boshqaruvchisi

  • Manufacturer: Woodward

  • Product No.: 8516-050

  • Condition:Omborda 1000 ta mavjud

  • Product Type: TG-13 Turbine Boshqaruvchisi

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 7000g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • 24/7 Qo'llab-quvvatlash
  • 30-Kunlik Qaytarishlar
  • Tez yetkazib berish

Woodward 8516-050 TG-13 turbina boshqaruvchisi

Mahsulot sharhi

  • Woodward 8516-050 - bu TG-13 Turbina boshqaruvchisi bo'lib, sanoat sohalarida, masalan, elektr energiyasi ishlab chiqarish, neft va gaz hamda jarayon sanoatida kichik mexanik haydovchi bug' turbinalari yoki turboekspanderlarning aniq tezlik nazorati uchun mo'ljallangan. Ushbu mexanik-gidravlik boshqaruvchi Woodwardning TG (Turbina boshqaruvchisi) seriyasiga kiradi va nasoslar, kompressorlar yoki generatorlarni haydovchi turbinalar uchun ishonchli va tezkor tezlik tartibini ta'minlaydi. TG-13 modeli o'z-o'zidan mustaqil, lever yordamida boshqariladigan qurilma bo'lib, gidravlik kuchaytirish orqali bug' klapanining pozitsiyasini sozlab, turbina tezligini nazorat qiladi va turli yuk sharoitlarida barqaror ishlashni ta'minlaydi. 8516-050 TG-13 ning maxsus varianti bo'lib, boshqa TG-13 modellarga nisbatan ma'lum tezlik diapazoni, chiqish momenti yoki o'rnatish variantlari kabi maxsus konfiguratsiyalarni o'z ichiga olishi mumkin. U qattiq sharoitlar uchun mo'ljallangan va tashqi quvvat manbalarini talab qilmaydigan oddiy, texnik xizmat ko'rsatish uchun qulay ishlashni taklif etadi. 8516-050 Woodwardning EasyGen seriyasi (masalan, 8440-2179 EasyGen-3500XT, 8440-2050 EasyGen-3200-5), EGCP-3 seriyasi (masalan, 8444-1082), SPM-D2 seriyasi (masalan, 8446-1048), 2301D/E seriyasi (masalan, 8273-1011), 505D seriyasi (masalan, 8200-1300), Peak150 seriyasi (masalan, 8200-176), ProAct seriyasi (masalan, 8237-2595), 723PLUS seriyasi (masalan, 8270-1013), EPG tizimlari (masalan, 8290-195), elektron boshqaruvchilar (masalan, 8406-121) va aktuatorlardan (masalan, 8408-921) farqli o'laroq, kichik bug' turbinalari uchun mexanik-gidravlik tezlik nazoratiga qaratilgan.

Texnik xususiyatlar

  • 8516-050 quyidagi texnik xususiyatlarga ega, sanoat manbalari va Woodward hujjatlariga asoslanadi:
Texnik xususiyat Tafsilotlar
Model/Qism raqami 8516-050
Ishlab chiqaruvchi Woodward
Tavsif TG-13 Bug' turbinalari uchun turbina boshqaruvchisi
Seriya TG
Funktsiya Bug' klapanining pozitsiyasini sozlash orqali kichik bug' turbinalari yoki turboekspanderlar tezligini boshqaradi
Tur Mexanik-gidravlik, levye bilan boshqariladigan
Tezlik diapazoni Konfiguratsiyalanadigan, odatda 2,000–6,000 RPM (8516-050 uchun aniq diapazon farq qilishi mumkin)
Chiqish momenti Gubernator chiqish milida 13 fut-funtgacha (17.6 Nm)
Boshqaruv mexanizmi Flyveyt gubernatori bilan gidravlik kuchaytirish; bug' klapanini boshqarish uchun levye chiqishi
Kirishlar Mexanik tezlik kiritilishi haydovchi mil orqali (1/2 dyuymli kalitli yoki splaynli mil)
Chiqishlar Mexanik levye chiqishi (bug' klapan bog'lamasiga ulangan)
Aloqa Interfeyslari Yo'q (mexanik-gidravlik tizim)
Nazorat rejimlari Tezlikni pasaytirish nazorati; qo'shimcha aksessuarlar bilan ixtiyoriy izoxron nazorat
Zaxira Zaxirasiz
Diagnostika Mexanik komponentlarning vizual tekshiruvi; elektron diagnostika yo'q
Moslik Kichik bug' turbinalari yoki turboekspanderlar bilan mos keladi (masalan, Elliott, Dresser-Rand, Siemens); standart bug' klapan bog'lamalari bilan interfeys; Woodward aktuatorlari bilan birgalikda yaxshilangan boshqaruv uchun juftlash mumkin
Quvvat ta'minoti O'z-o'zidan ishlovchi; turbina tomonidan boshqariladigan yog' nasosi ishlatiladi (tashqi quvvat talab qilinmaydi)
Moy ta'minoti Integratsiyalashgan yog' rezervuari; toza, korroziyaga chidamli yog' talab etiladi (SAE 10–30, 0.2–0.4 litr)
Atrof-muhit spetsifikatsiyalari Ishlash harorati: -40°C dan +93°C gacha (-40°F dan +200°F gacha)
Saqlash harorati: -40°C dan +105°C gacha (-40°F dan +221°F gacha)
Nisbiy namlik: 0% dan 95% gacha kondensatsiyasiz
Vibratsiya: MIL-STD-810 ga muvofiq
Shok: MIL-STD-810 ga muvofiq
Qopqoq IP56 (tozalanish va suvga chidamli, to'g'ri o'rnatilganda)
O'lchamlar Taxminan 200 mm (B) x 150 mm (K) x 130 mm (Q)
Og'irligi Taxminan 5–7 kg (11–15 funt)
Oʻrnatish Turbina korpusiga yoki baza plastinasiga flanjali o'rnatish
Sertifikatlar CE, dengiz sertifikatlari (masalan, DNV, ABS, Lloyd’s Register, konfiguratsiyaga bog'liq); ATEX/IECEx Zona 1 yoki 2 (maxsus konfiguratsiyalar bilan ixtiyoriy)



View full details

Product Description

Woodward 8516-050 TG-13 turbina boshqaruvchisi

Mahsulot sharhi

  • Woodward 8516-050 - bu TG-13 Turbina boshqaruvchisi bo'lib, sanoat sohalarida, masalan, elektr energiyasi ishlab chiqarish, neft va gaz hamda jarayon sanoatida kichik mexanik haydovchi bug' turbinalari yoki turboekspanderlarning aniq tezlik nazorati uchun mo'ljallangan. Ushbu mexanik-gidravlik boshqaruvchi Woodwardning TG (Turbina boshqaruvchisi) seriyasiga kiradi va nasoslar, kompressorlar yoki generatorlarni haydovchi turbinalar uchun ishonchli va tezkor tezlik tartibini ta'minlaydi. TG-13 modeli o'z-o'zidan mustaqil, lever yordamida boshqariladigan qurilma bo'lib, gidravlik kuchaytirish orqali bug' klapanining pozitsiyasini sozlab, turbina tezligini nazorat qiladi va turli yuk sharoitlarida barqaror ishlashni ta'minlaydi. 8516-050 TG-13 ning maxsus varianti bo'lib, boshqa TG-13 modellarga nisbatan ma'lum tezlik diapazoni, chiqish momenti yoki o'rnatish variantlari kabi maxsus konfiguratsiyalarni o'z ichiga olishi mumkin. U qattiq sharoitlar uchun mo'ljallangan va tashqi quvvat manbalarini talab qilmaydigan oddiy, texnik xizmat ko'rsatish uchun qulay ishlashni taklif etadi. 8516-050 Woodwardning EasyGen seriyasi (masalan, 8440-2179 EasyGen-3500XT, 8440-2050 EasyGen-3200-5), EGCP-3 seriyasi (masalan, 8444-1082), SPM-D2 seriyasi (masalan, 8446-1048), 2301D/E seriyasi (masalan, 8273-1011), 505D seriyasi (masalan, 8200-1300), Peak150 seriyasi (masalan, 8200-176), ProAct seriyasi (masalan, 8237-2595), 723PLUS seriyasi (masalan, 8270-1013), EPG tizimlari (masalan, 8290-195), elektron boshqaruvchilar (masalan, 8406-121) va aktuatorlardan (masalan, 8408-921) farqli o'laroq, kichik bug' turbinalari uchun mexanik-gidravlik tezlik nazoratiga qaratilgan.

Texnik xususiyatlar

  • 8516-050 quyidagi texnik xususiyatlarga ega, sanoat manbalari va Woodward hujjatlariga asoslanadi:
Texnik xususiyat Tafsilotlar
Model/Qism raqami 8516-050
Ishlab chiqaruvchi Woodward
Tavsif TG-13 Bug' turbinalari uchun turbina boshqaruvchisi
Seriya TG
Funktsiya Bug' klapanining pozitsiyasini sozlash orqali kichik bug' turbinalari yoki turboekspanderlar tezligini boshqaradi
Tur Mexanik-gidravlik, levye bilan boshqariladigan
Tezlik diapazoni Konfiguratsiyalanadigan, odatda 2,000–6,000 RPM (8516-050 uchun aniq diapazon farq qilishi mumkin)
Chiqish momenti Gubernator chiqish milida 13 fut-funtgacha (17.6 Nm)
Boshqaruv mexanizmi Flyveyt gubernatori bilan gidravlik kuchaytirish; bug' klapanini boshqarish uchun levye chiqishi
Kirishlar Mexanik tezlik kiritilishi haydovchi mil orqali (1/2 dyuymli kalitli yoki splaynli mil)
Chiqishlar Mexanik levye chiqishi (bug' klapan bog'lamasiga ulangan)
Aloqa Interfeyslari Yo'q (mexanik-gidravlik tizim)
Nazorat rejimlari Tezlikni pasaytirish nazorati; qo'shimcha aksessuarlar bilan ixtiyoriy izoxron nazorat
Zaxira Zaxirasiz
Diagnostika Mexanik komponentlarning vizual tekshiruvi; elektron diagnostika yo'q
Moslik Kichik bug' turbinalari yoki turboekspanderlar bilan mos keladi (masalan, Elliott, Dresser-Rand, Siemens); standart bug' klapan bog'lamalari bilan interfeys; Woodward aktuatorlari bilan birgalikda yaxshilangan boshqaruv uchun juftlash mumkin
Quvvat ta'minoti O'z-o'zidan ishlovchi; turbina tomonidan boshqariladigan yog' nasosi ishlatiladi (tashqi quvvat talab qilinmaydi)
Moy ta'minoti Integratsiyalashgan yog' rezervuari; toza, korroziyaga chidamli yog' talab etiladi (SAE 10–30, 0.2–0.4 litr)
Atrof-muhit spetsifikatsiyalari Ishlash harorati: -40°C dan +93°C gacha (-40°F dan +200°F gacha)
Saqlash harorati: -40°C dan +105°C gacha (-40°F dan +221°F gacha)
Nisbiy namlik: 0% dan 95% gacha kondensatsiyasiz
Vibratsiya: MIL-STD-810 ga muvofiq
Shok: MIL-STD-810 ga muvofiq
Qopqoq IP56 (tozalanish va suvga chidamli, to'g'ri o'rnatilganda)
O'lchamlar Taxminan 200 mm (B) x 150 mm (K) x 130 mm (Q)
Og'irligi Taxminan 5–7 kg (11–15 funt)
Oʻrnatish Turbina korpusiga yoki baza plastinasiga flanjali o'rnatish
Sertifikatlar CE, dengiz sertifikatlari (masalan, DNV, ABS, Lloyd’s Register, konfiguratsiyaga bog'liq); ATEX/IECEx Zona 1 yoki 2 (maxsus konfiguratsiyalar bilan ixtiyoriy)
