Product Description

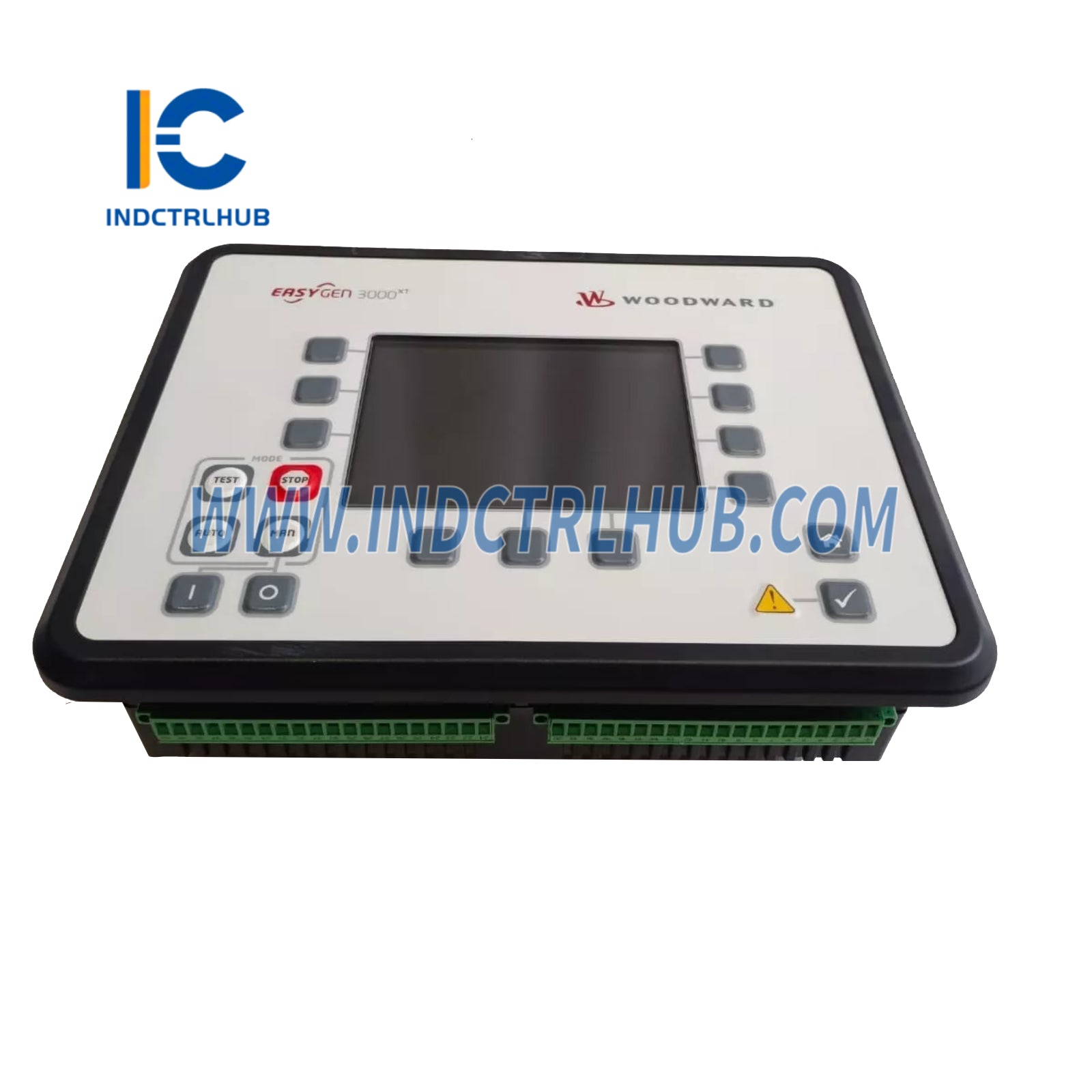

Woodward 8440-2087 EasyGen-3500-5 Genset Boshqaruvchisi
Mahsulot sharhi
- Woodward 8440-2087 EasyGen-3500-5 Genset Boshqaruvchisi bo'lib, u ilg'or boshqaruv va generator to'plamlarini nazorat qilish uchun mo'ljallangan, ayniqsa elektr energiyasi ishlab chiqarish, dengiz harakatlantirish va muhim zaxira tizimlari kabi talabchan sanoat ilovalarida. Ushbu mikroprotsessor asosidagi boshqaruv bloki Woodwardning EasyGen-3000 seriyasining bir qismi bo'lib, dizel, gaz yoki ikki yonilg'ili dvigatellar uchun yagona yoki parallel ishlashda to'liq dvigatel va generator boshqaruvini taklif etadi. EasyGen-3500-5 avtomatlashtirilgan ishga tushirish/to'xtatish, yuk taqsimlash, quvvat boshqaruvi va himoya funksiyalarini taklif etadi, shuningdek, takomillashtirilgan foydalanuvchi interfeysi bilan murakkab, katta hajmdagi quvvat tizimlari uchun ideal. EasyGen-3200-5 (masalan, 8440-2050, 8440-1978) yoki EasyGen-2500-5 (masalan, 8440-2064) bilan solishtirganda, EasyGen-3500-5 kengaytirilgan I/O imkoniyatlari, ilg'or quvvat boshqaruvi xususiyatlari va missiya uchun muhim ilovalar uchun takomillashtirilgan zaxira variantlarini taklif etadi. 8440-2087 EasyGen-3500-5 ning maxsus varianti bo'lib, u yangilangan dasturiy ta'minot, maxsus apparat konfiguratsiyalari yoki 8440-2084 kabi boshqa modellarga nisbatan qo'shimcha sertifikatlarni o'z ichiga olishi mumkin. U ishonchli ishlash uchun mustahkam aloqa protokollari va bardoshli dizaynga ega. 8440-2087 Woodwardning 2301D/E seriyasi (masalan, 8273-1011), 505D seriyasi (masalan, 8200-1300), Peak150 seriyasi (masalan, 8200-176), ProAct seriyasi (masalan, 8237-2595), 723PLUS seriyasi (masalan, 8270-1013), EPG tizimlari (masalan, 8290-195), elektron gubernatorlar (masalan, 8406-121) va aktuatorlardan (masalan, 8408-921) farq qiladi, u integratsiyalashgan genset boshqaruvi va quvvat boshqaruviga qaratilgan.
Texnik xususiyatlar
- 8440-2087 quyidagi spetsifikatsiyalarga ega, sanoat manbalari va Woodward hujjatlariga asoslanib:
| Texnik xususiyat | Tafsilotlar |
|---|---|
| Model/Qism raqami | 8440-2087 |
| Ishlab chiqaruvchi | Woodward |
| Tavsif | EasyGen-3500-5 Generator to'plamlari uchun Genset Boshqaruvchisi |
| Seriya | EasyGen-3000 |
| Funktsiya | Generator to'plamlarini boshqaradi va nazorat qiladi; dvigatel, generator va quvvat taqsimotini boshqaradi |
| Protsessor | Mikroprotsessor asosida (aniq arxitektura ommaga oshkor qilinmagan) |
| Xotira | Flash: 32–64 MB (dasturiy ta'minot va konfiguratsiya uchun) RAM: 16–32 MB (ishlash vaqti ma'lumotlari uchun) |
| Displey | Grafik LCD, 320x240 piksel, ko'p tilli interfeys |
| Kirishlar | 16 ta analog kirish (4–20 mA, 0–10 V yoki RTD/termokuple konfiguratsiyasi mumkin) 24 ta diskret kirish (24 VDC) 4 ta tezlik kirishlari (magnit qabul qiluvchi yoki yaqinlik probalari) |
| Chiqishlar | 12 ta analog chiqish (4–20 mA yoki 0–10 V) 24 ta rele chiqishi (quruq kontakt, 250 VAC/2 A gacha) 1 ta aktuator chiqishi (Woodward aktuatorlari bilan mos, 4–20 mA yoki 0–200 mA) |
| Aloqa Interfeyslari | 2 ta seriyali portlar (RS-232 yoki RS-485, Modbus RTU/TCP) 2 ta CANopen portlari (dvigatel va generator to'plami bilan aloqa uchun) 2 ta Ethernet porti (Modbus TCP, Woodward protokollari) USB (sozlash va ma'lumotlarni yozib olish uchun) |
| Nazorat rejimlari | Avtomatik/qo'lda ishga tushirish/to'xtatish, izoxron yuk taqsimoti, faol/relektiv quvvat nazorati, quvvat omili nazorati, orol yoki tarmoq bilan parallel ishlash |
| Zaxira | Ixtiyoriy zaxira (qo'shimcha birliklar bilan issiq almashtiriladigan) |
| Diagnostika | Nosozlikni aniqlash, voqealarni qayd etish (2000 tagacha voqea), real vaqt rejimida ma'lumotlarni kuzatish, holat LEDlari |
| Moslik | Woodward aktuatorlari (masalan, UG-8, ProAct, 8408-921), tezlik sensorlari, avtomat uzatuvchilar va uchinchi tomon qurilmalari standart protokollar orqali; SCADA/DCS tizimlari bilan integratsiya qilinadi |
| Quvvat ta'minoti | 12–36 VDC (24 VDC nominal) |
| Quvvat iste'moli | Taxminan 20–35 Vt |
| Atrof-muhit spetsifikatsiyalari | Ish harorati: -20°C dan +70°C gacha (-4°F dan +158°F gacha) Saqlash harorati: -30°C dan +80°C gacha (-22°F dan +176°F gacha) Nisbiy namlik: 5% dan 95% gacha kondensatsiyasiz Vibratsiya: IEC 60068-2-6 ga muvofiq Shok: IEC 60068-2-27 ga muvofiq |
| Qopqoq | IP54 (old panel, to'g'ri o'rnatilganda); IP20 (orqa) |
| O'lchamlar | Taxminan 250 mm (B) x 230 mm (K) x 100 mm (Q) |
| Og'irligi | Taxminan 2.5–3.5 kg |
| Oʻrnatish | Panelga o'rnatilgan (qo'llanmadagi kesish o'lchamlari) |
| Sertifikatlar | CE, UL, CSA, dengiz sertifikatlari (masalan, DNV, ABS, Lloyd’s Register); ATEX/IECEx Zona 2 (konfiguratsiyaga bog'liq) |
