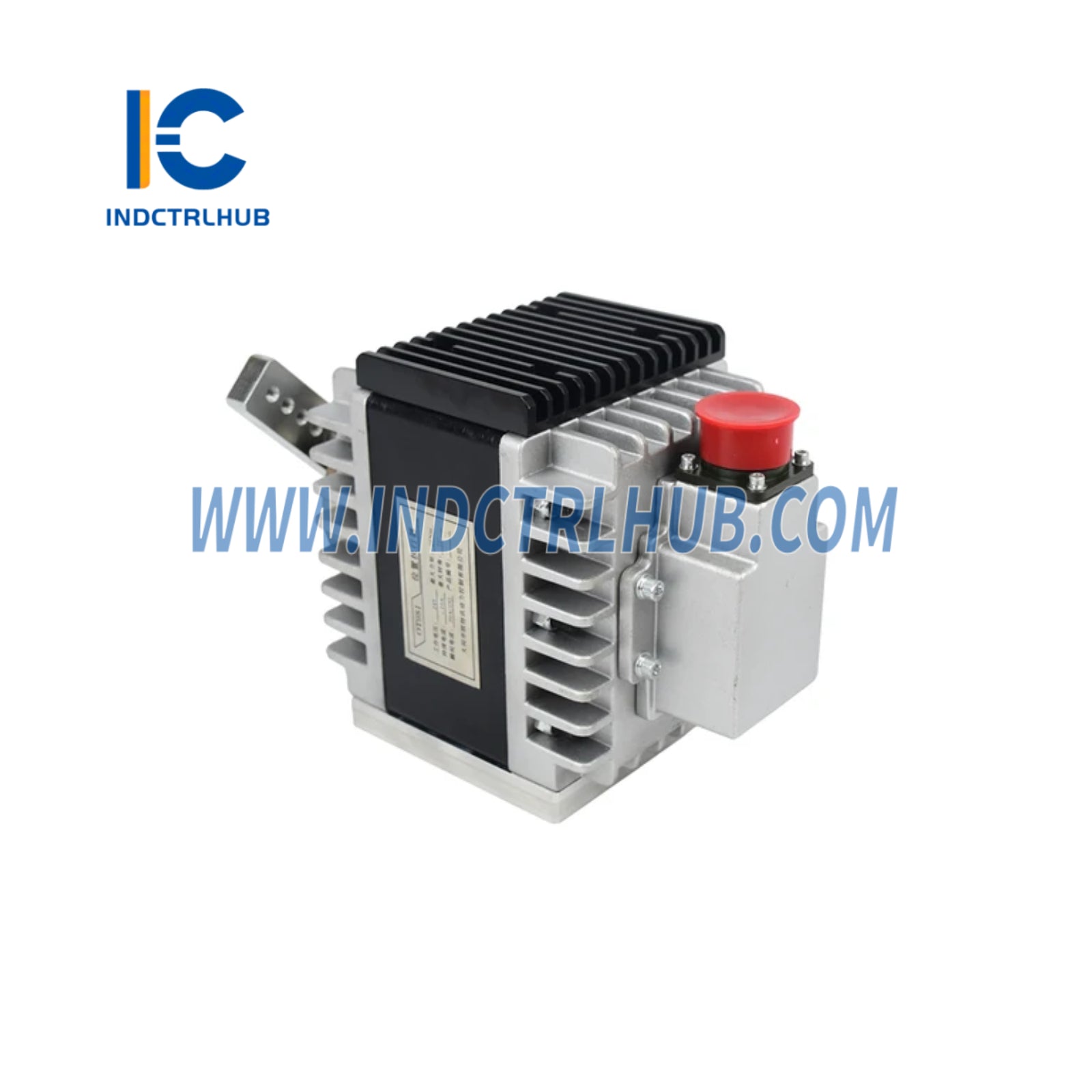

Woodward 8405-029 aktuator
Mahsulot sharhi
- Woodward 8405-029 elektr quvvatli aktuator bo‘lib, Woodward’ning aktuator oilasiga kiradi va sanoat ilovalarida, masalan, elektr energiyasi ishlab chiqarish, dengiz harakati va sanoat jarayonlarida dvigatel yoki turbina yonilg‘i tizimlarini aniq boshqarish uchun mo‘ljallangan. Ushbu aktuator odatda Woodward’ning elektron gubernatorlari yoki boshqaruv tizimlari (masalan, 2301D, ProAct yoki 723PLUS seriyalari) bilan birga ishlatiladi, dizel, gaz yoki ikki yonilg‘ili dvigatellar yoki kichik turbinalar uchun yonilg‘i yoki havo oqimini tartibga solish uchun. 8405-029 ishonchli va tezkor pozitsiyalashni ta’minlaydi, talabchan muhitlarga mos keladigan mustahkam dizaynga ega. 8404-201 yoki 8404-205 kabi boshqa Woodward aktuatorlariga nisbatan, 8405-029 moment chiqishi, zarba oralig‘i yoki atrof-muhit sertifikatlari bo‘yicha maxsus farqlarga ega bo‘lishi mumkin, bu esa noyob dvigatel yoki turbina talablariga moslashtirilgan. U Woodward’ning raqamli boshqaruv tizimlaridan (masalan, 8273-1011, 8200-1300), Peak150 seriyasidan (masalan, 8200-176), ProAct seriyasi boshqaruvlaridan (masalan, 8237-2595) va EPG seriyasi kabi boshqa aktuatorlardan (masalan, 8290-195) farq qiladi, ayniqsa aniq gaz pedal yoki klapan boshqaruvi uchun aktuatsiyaga qaratilgan.
Texnik xususiyatlar
- 8405-029 quyidagi spetsifikatsiyalarga ega, sanoat manbalari va Woodward hujjatlariga asoslanib:
| Texnik xususiyat | Tafsilotlar |
|---|---|
| Model/Qism raqami | 8405-029 |
| Ishlab chiqaruvchi | Woodward |
| Tavsif | Dvigatel/Turbina boshqaruvi uchun elektr quvvatli aktuator |
| Seriya | Maxsus nomlangan seriyaning qismi emas (umumiy aktuator) |
| Funktsiya | Dizel, gaz yoki ikki yoqilg'ili dvigatellar yoki kichik turbinalar uchun yoqilg'i yoki havo oqimini boshqaradi |
| Aktuator turi | Aylanma yoki chiziqli (aniq turi ommaga oshkor qilinmagan, ehtimol aylanma) |
| Chiqish momenti/Ish | Aylantirish uchun taxminan 1–4 Nm (9–35 in-lb); yoki chiziqli uchun teng ish |
| Aylanish/Zarba | 60° gacha (aylanma); yoki 10–30 mm (chiziqli, agar mavjud bo'lsa) |
| Javob vaqti | Taxminan 50–100 ms (to'liq zarba) |
| Kirish signali | 4–20 mA yoki 0–200 mA (Woodward boshqaruv tizimidan mos keladigan) |
| Fikr-mulohaza | Ixtiyoriy pozitsiya fikr-mulohazasi (potensiometr yoki LVDT, konfiguratsiyaga bog'liq) |
| Quvvat ta'minoti | 18–32 VDC (24 VDC nominal) |
| Quvvat iste'moli | Taxminan 10–25 Vt (yukga qarab) |
| Atrof-muhit spetsifikatsiyalari | Ishlash harorati: -40°C dan +85°C gacha (-40°F dan +185°F gacha) Saqlash harorati: -40°C dan +100°C gacha (-40°F dan +212°F gacha) Nisbiy namlik: 5% dan 95% gacha kondensatsiyasiz Vibratsiya: MIL-STD-810 ga muvofiq Shok: MIL-STD-810 ga muvofiq |
| Qopqoq | IP56 yoki IP65 (chang va suvga chidamli, qattiq sharoitlarga mos) |
| O'lchamlar | Taxminan 150 mm (B) x 100 mm (K) x 100 mm (Q) |
| Og'irligi | Taxminan 1–2.5 kg |
| Oʻrnatish | Flanets yoki konsol o'rnatish (dvigatel/turbina uchun maxsus) |
| Sertifikatlar | CE, UL, CSA, dengiz sertifikatlari (masalan, DNV, ABS, konfiguratsiyaga bog'liq); ATEX Zona 2 (ixtiyoriy) |
