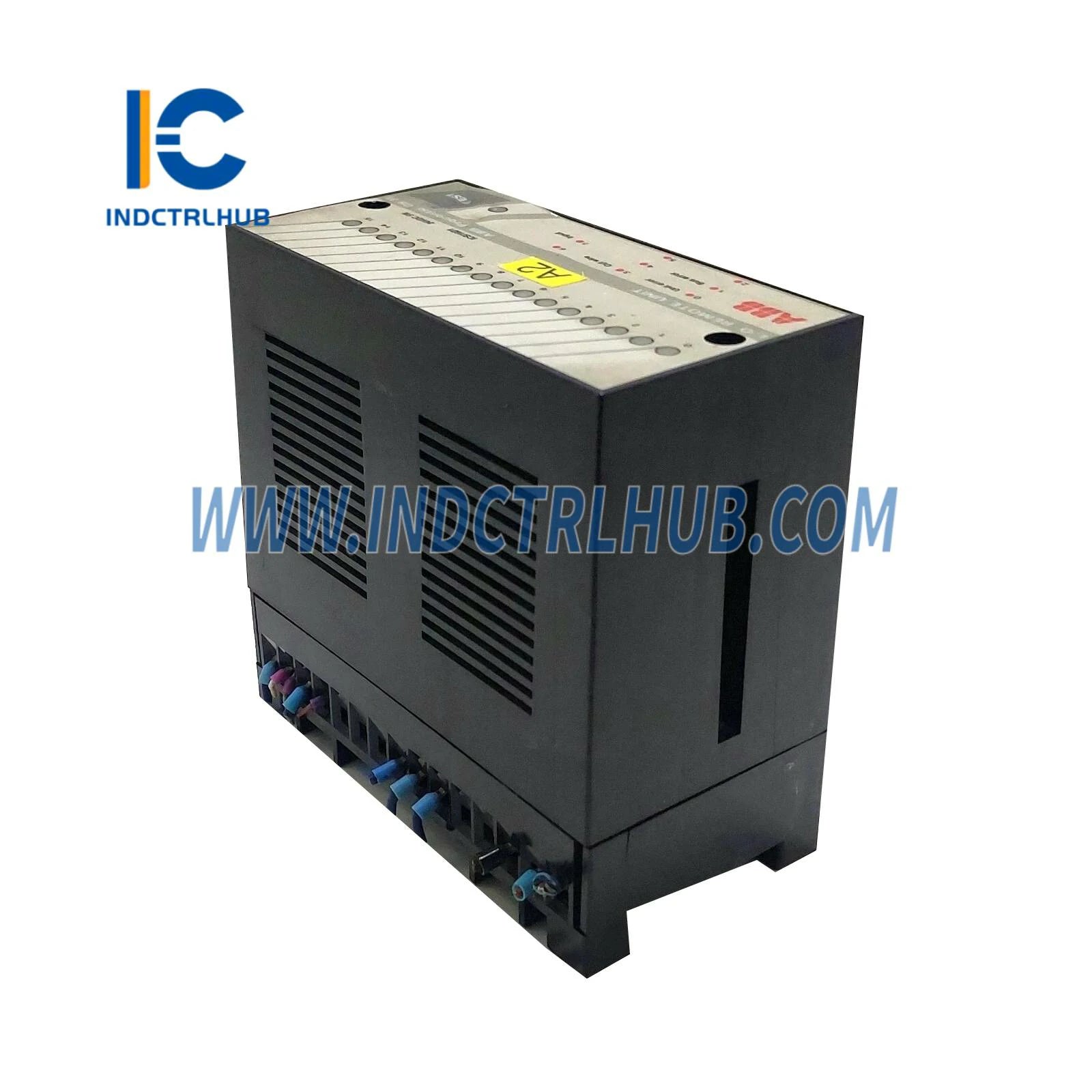

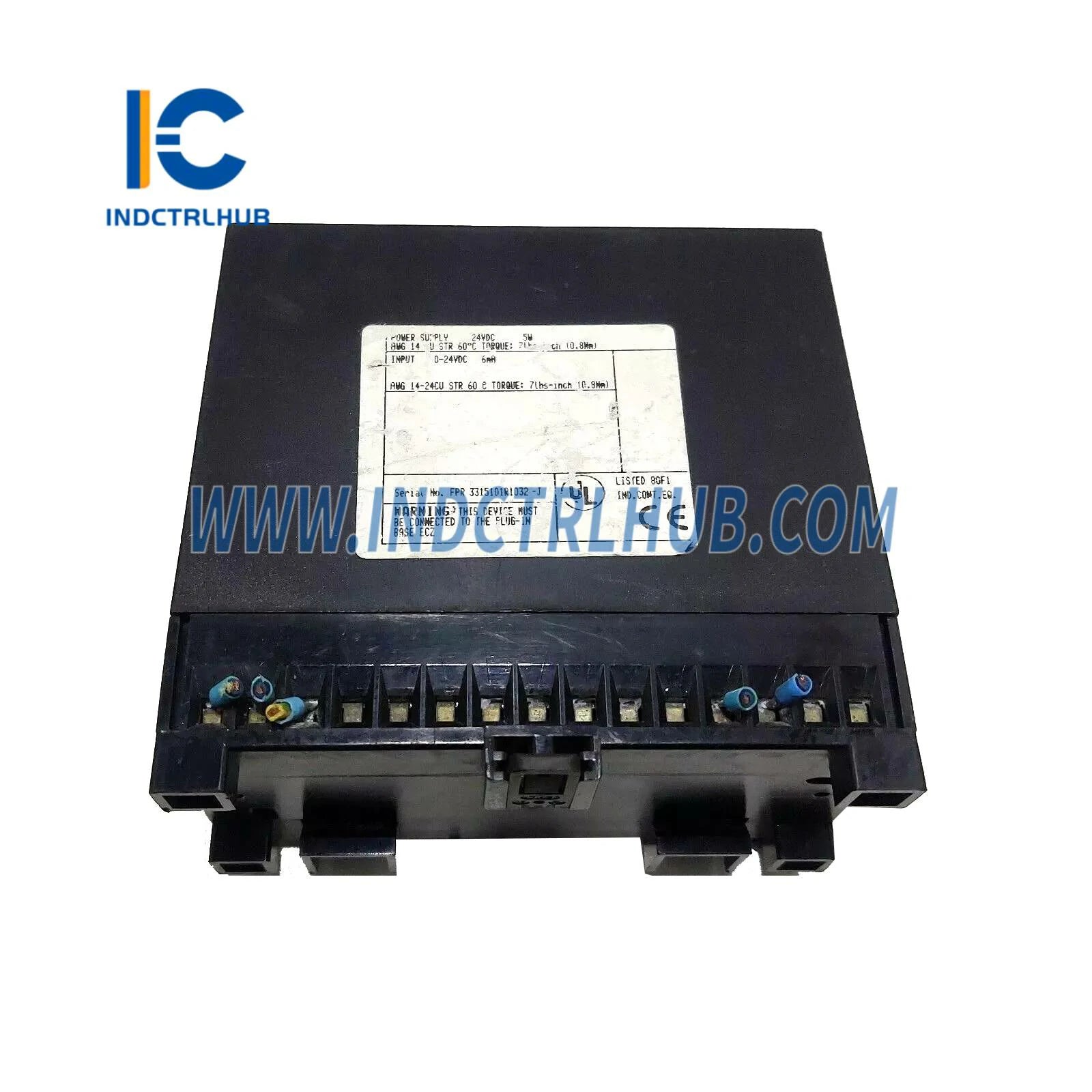

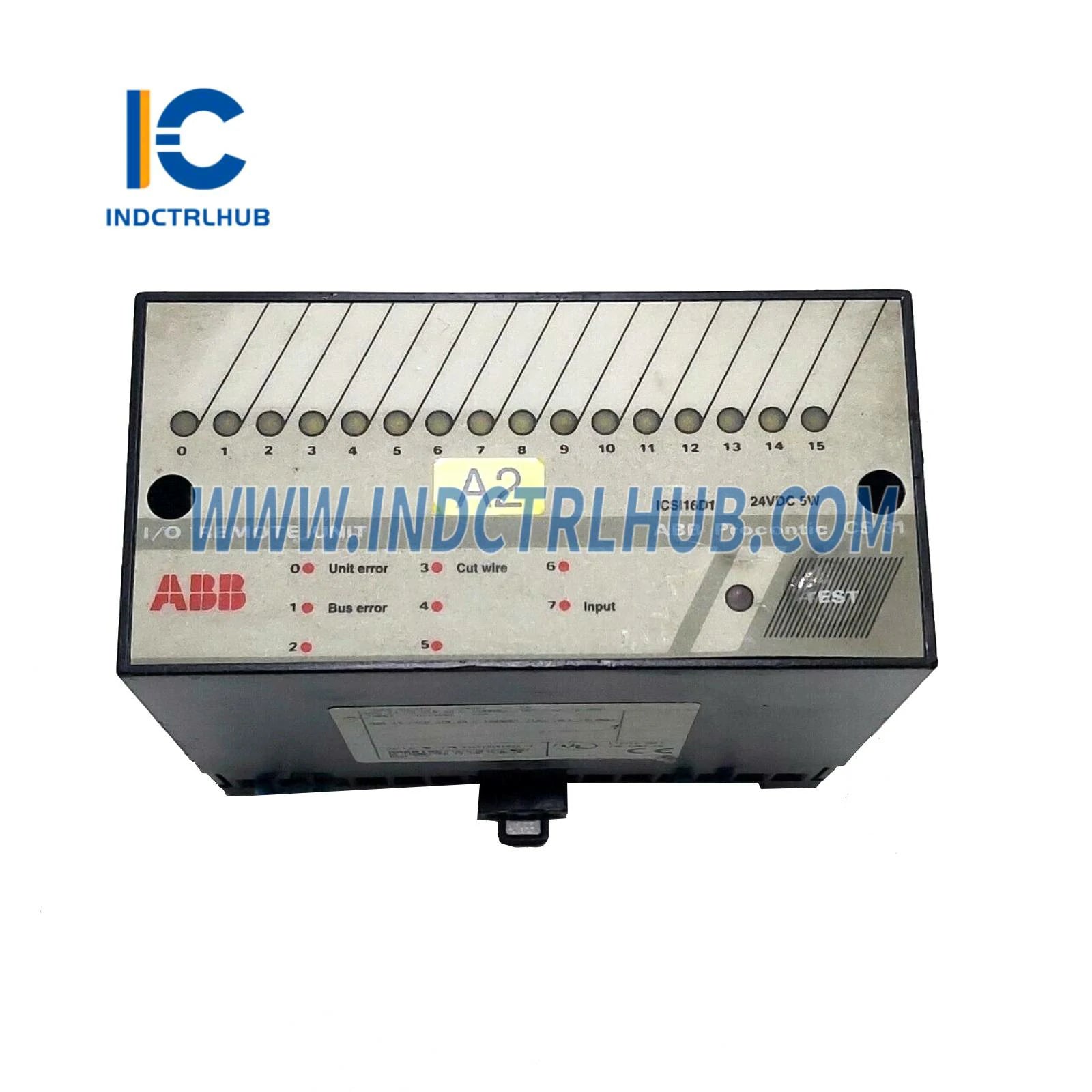

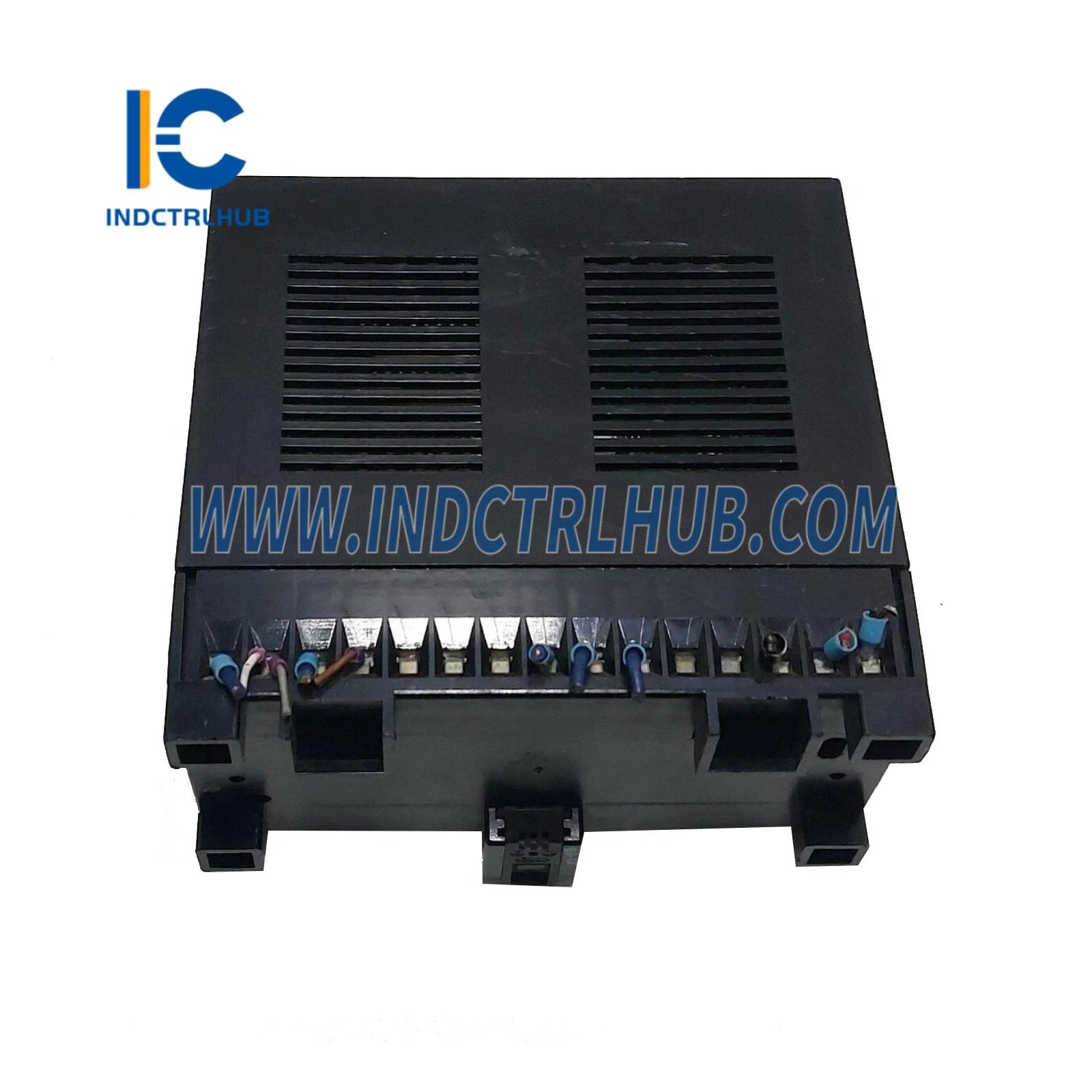

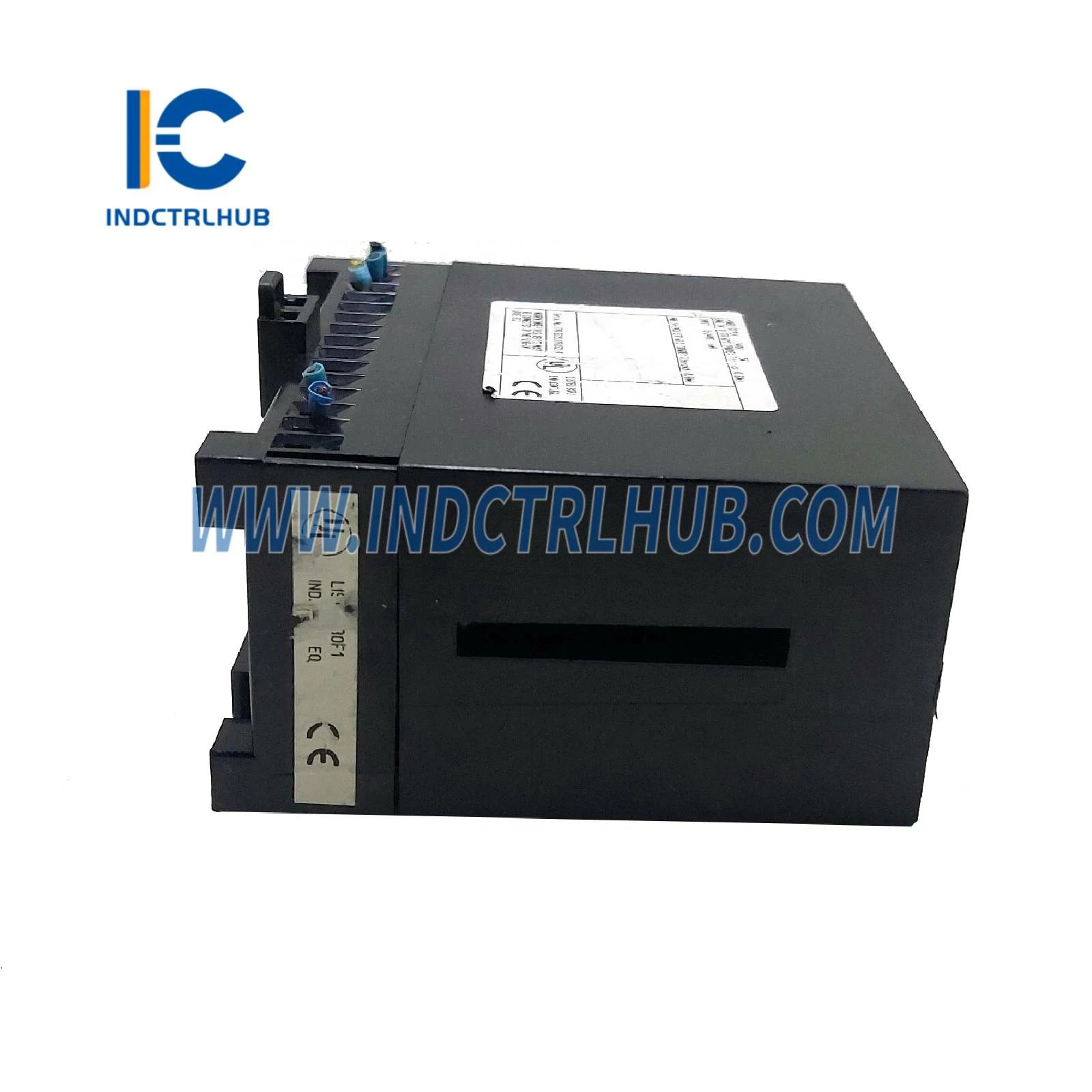

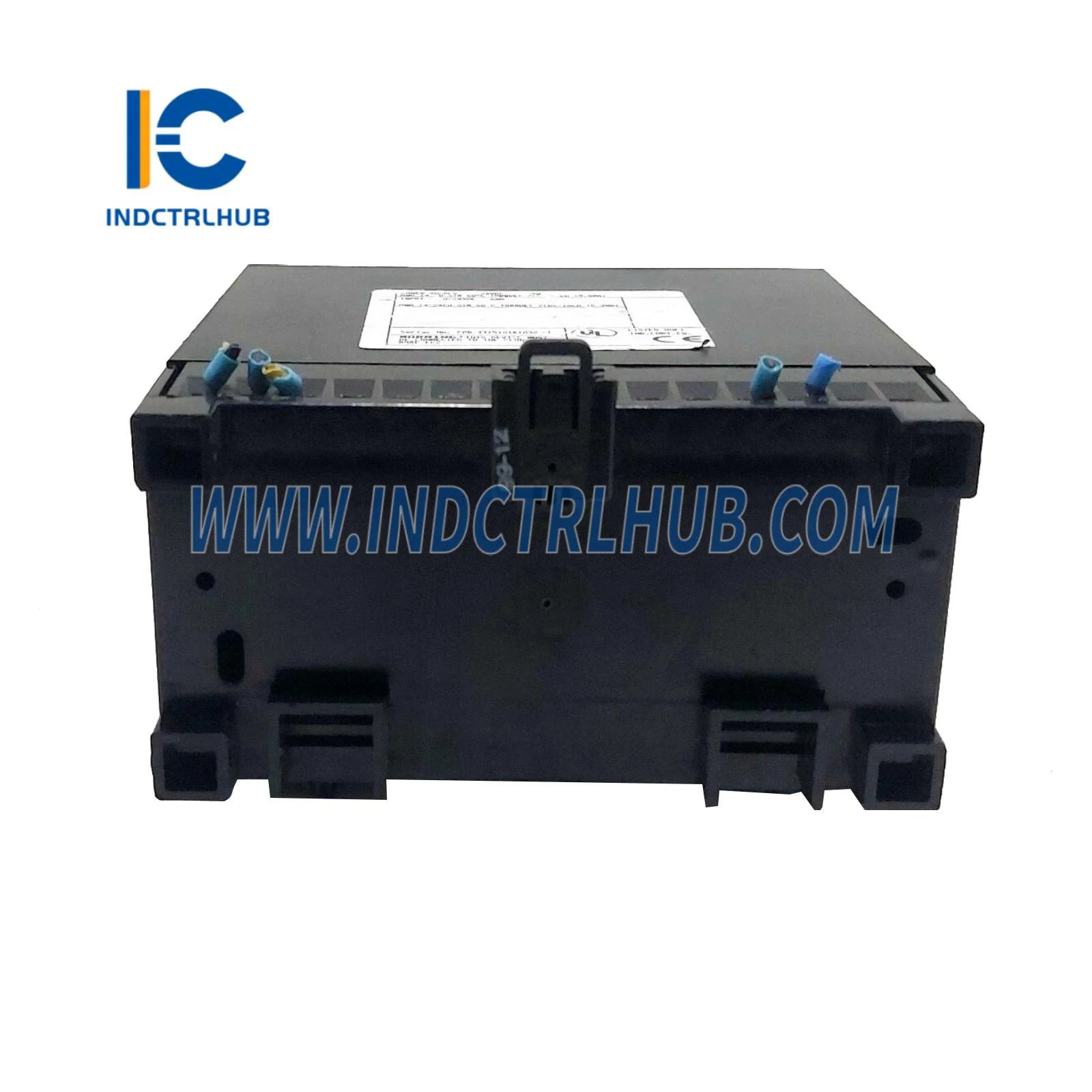

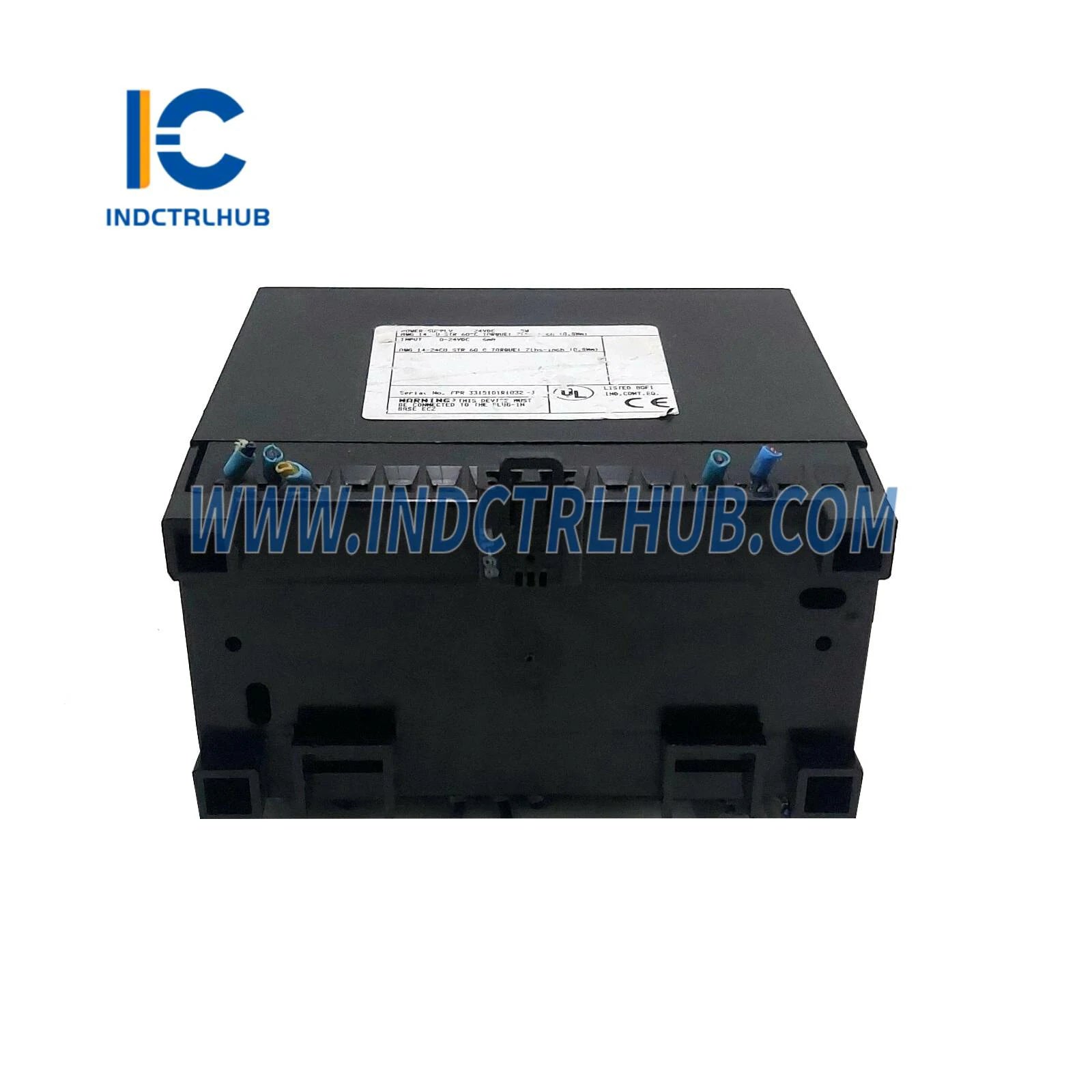

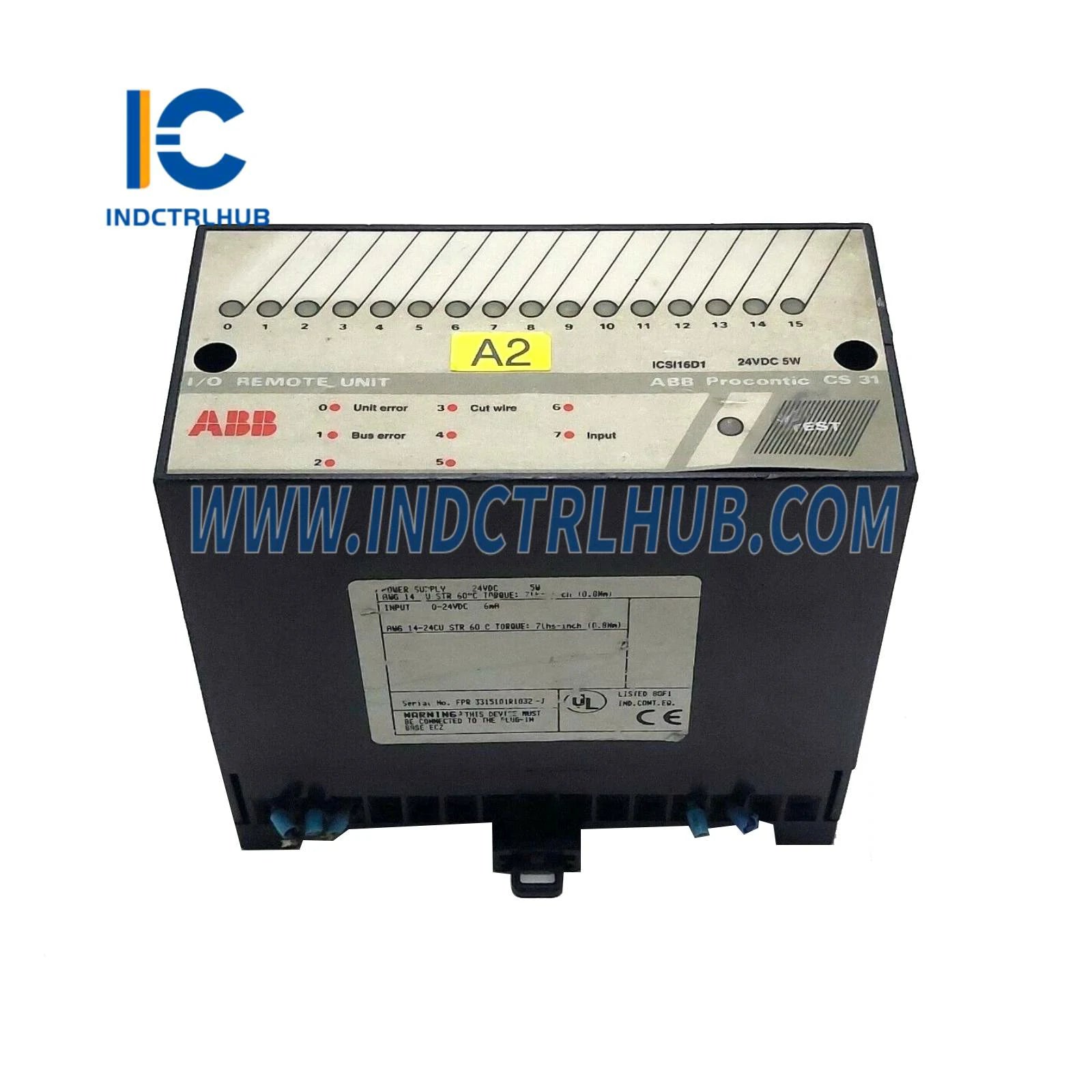

ABB ICSI16D1 Ikkilik Kirish Moduli
Mahsulot sharhi
- ABB ICSI16D1 ABBning Procontrol P14 taqsimlangan boshqaruv tizimlarida (DCS) foydalanish uchun mo‘ljallangan Ikkilik Kirish Modulidir. Ushbu modul maydon qurilmalaridan, masalan, kalitlar, relelar yoki sensorlardan ikkilik (raqamli) signallarni qabul qilish va qayta ishlash uchun ishlatiladi, sanoat avtomatlashtirish tizimlarida monitoring va boshqaruv uchun. U elektr energiyasi ishlab chiqarish, neft va gaz, kimyo ishlov berish va ishlab chiqarish kabi sohalarda diskret holatlarni (masalan, yoqilgan/o‘chirilgan, ochiq/yopiq) monitoring qilishda keng qo‘llaniladi. ICSI16D1 ishonchliligi, mustahkam dizayni va ABBning Procontrol P14 tizimlari bilan muammosiz integratsiyasi bilan mashhur.
Texnik xususiyatlar
- ICSI16D1 quyidagi texnik xususiyatlarga ega, sanoat manbalari va ABB hujjatlariga asoslanadi:
| Texnik xususiyat | Tafsilotlar |
|---|---|
| Model/Qism raqami | ICSI16D1 |
| Ishlab chiqaruvchi | ABB |
| Tavsif | Procontrol P14 tizimlari uchun Ikkilik Kirish Moduli |
| Seriya | Procontrol P14 |
| Funktsiya | Maydon qurilmalaridan ikkilik signallarni qabul qiladi va qayta ishlaydi |
| Kirish Signallari | Ikkilik: 24 VDC, 48 VDC yoki 125 VDC (sozlamaga bog‘liq) |
| Kanal Soni | 16 ta ikkilik kirish |
| Kirish oqimi | Har bir kanal uchun taxminan 5–10 mA (kirish kuchlanishiga bog‘liq) |
| Kirish izolyatsiyasi | Optik izolyatsiyalangan kirishlar (1500 V gacha) |
| Javob vaqti | ≤ 10 ms (odatda) |
| Aloqa interfeysi | Procontrol P14 avtobusi (xususiy protokol) |
| Diagnostika | Kirish holatini monitoring qilish, ochiq aylanishni aniqlash, modul nosozligini xabar qilish |
| Moslik | ABB Procontrol P14 DCS tizimlari, Procontrol boshqaruvchilar va I/O modullari bilan mos |
| Quvvat ta'minoti | 24 VDC (tizim orqa paneli orqali) |
| Quvvat iste'moli | Taxminan 3–6 Vt |
| Atrof-muhit spetsifikatsiyalari | Ishlash harorati: 0°C dan +55°C gacha (32°F dan +131°F gacha) Saqlash harorati: -25°C dan +70°C gacha (-13°F dan +158°F gacha) Nisbiy namlik: 5% dan 95% gacha kondensatsiyasiz Vibratsiya: IEC 60068-2-6 ga muvofiq Shok: IEC 60068-2-27 ga muvofiq |
| Qopqoq | IP20 (boshqaruv shkafida o'rnatilgan) |
| O'lchamlar | Taxminan 150 mm (B) x 50 mm (K) x 120 mm (Q) |
| Og'irligi | Taxminan 0.3–0.5 kg |
| Oʻrnatish | Procontrol P14 tizim shkafiga ulanadi |
| Sertifikatlar | CE, UL, CSA, IEC 61131 standartlariga muvofiq |
