Product Description

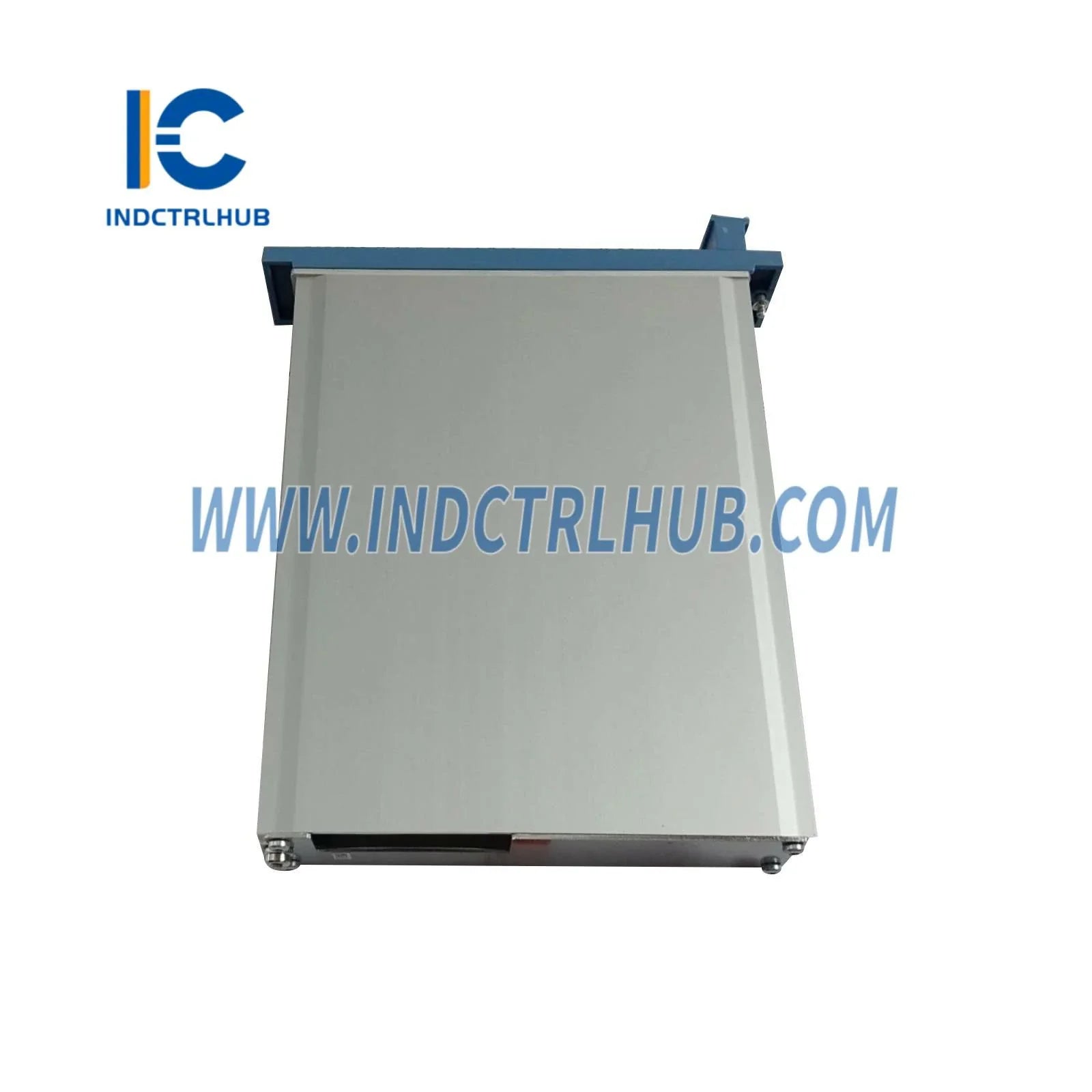

Honeywell FS-BLIND-CHAS1HE korpus qopqog'i (Sanoat darajasidagi shkaf to'ldiruvchi panel)
Honeywell FS-BLIND-CHAS1HE korpus qopqog'i elektromagnit shovqin (EMI) himoyasini saqlash, havo oqimini optimallashtirish va sanoat boshqaruv shkaflari hamda 19 dyuymli shkaf tizimlarida professional ko'rinish berish uchun aniq ishlab chiqilgan to'ldiruvchi paneldir. Jarayon avtomatizatsiyasi, DCS o'rnatishlari va PLC asosidagi boshqaruv muhitlarida keng qo'llaniladi, chang kirishini oldini oladi, issiqlik nuqtalarini kamaytiradi va neft-gaz, elektr energiyasi ishlab chiqarish hamda ishlab chiqarish korxonalarida qoplama yaxlitligi standartlariga muvofiqlikni ta'minlaydi.
Honeywell'ning aniq spetsifikatsiyalariga muvofiq ishlab chiqilgan FS-BLIND-CHAS1HE Experion, Safety Manager va eski TDC tizimlari bilan muammosiz integratsiyalashadi, tizim ishonchliligi va texnik xizmat ko'rsatishni saqlagan holda ishlatilmayotgan korpus joylari uchun tejamkor yechim taqdim etadi.
Asosiy Xususiyatlar va Texnik Afzalliklar
- ✓ EMI/RFI himoyasi: O'tkazuvchan metall konstruktsiya elektromagnit shovqinni bloklaydi, sezgir I/O modullari va aloqa kartalarini yuqori shovqinli sanoat muhitida signalning yomonlashishidan himoya qiladi.
- ✓ Issiqlik boshqaruvi: Bo'sh joylar orqali issiq chiqindi havoning qayta aylanishini oldini oladi, yonidagi quvvat manbalari va protsessor modullari uchun optimal sovutish samaradorligini saqlaydi — Honeywell FC-PSU-UNI2450U quvvat modullari va yuqori zichlikdagi I/O shkaflari uchun muhim.
- ✓ Universal moslik: Standart 1U balandlik Honeywell korpus tizimlari, uchinchi tomon 19 dyuymli shkaflar va maxsus qoplamalarga mos keladi — Bently Nevada 3500/92 shlyuzlari yoki ABB 266GDT uzatuvchilari bilan aralash yetkazib beruvchilar o'rnatishlari uchun ideal.
- ✓ Asboblarsiz o'rnatish: Bahorli ushlagichlar yoki standart vintli montajlar ishga tushirish, qayta jihozlash loyihalari yoki favqulodda texnik xizmat ko'rsatish vaqtida tez o'rnatishni ta'minlaydi.
- ✓ Korroziyaga chidamli qoplama: Chang bilan qoplangan po'lat namlik, kimyoviy ta'sir va -20°C dan +70°C gacha bo'lgan harorat o'zgarishlariga bardosh beradi, qattiq jarayon hududlarida uzoq muddatli chidamlilikni ta'minlaydi.
- ✓ Xavfsizlik Talablari: Xavfli hududlar uchun UL, CE va ATEX qopqoq talablariga javob beradi, sertifikatlangan modullar bilan birgalikda SIL reytingli tizim arxitekturalarini qo‘llab-quvvatlaydi, masalan Honeywell 10105/2/I SAFE analog kirishlari.
Ilova Vaziyatlari va Sanoat Qo‘llanmalari
1. DCS Shkafi Standartlashtirish (Neft va Gaz Refineriyalari):
Texnik xizmat ko‘rsatish jamoalari bosqichma-bosqich ko‘chirish loyihalari davomida Experion C300 shassisidagi bo‘sh joylarni FS-BLIND-CHAS1HE panellari bilan to‘ldiradi, bu esa tozalash imkoniyati cheklangan dengiz platformalarida chang yig‘ilishini oldini oladi. Ko‘zi ojiz plastinka IP54 qopqoq reytingini saqlab qoladi va kelajakda EAMR yig‘ish kartalari yoki zaxira boshqaruvchilar uchun joy ajratadi.
2. Elektr Stansiyasi Boshqaruv Xonasi Estetikasi:
Tizim integratorlari qat'iy ko‘rish standartlariga ega boshqaruv xonalarida bir xil shkaf ko‘rinishini ta'minlash uchun bo‘sh panellarni joylashtiradi, bu esa chang yig‘iladigan ochiq orqa panellarni yo‘q qiladi. Bu amaliyot yonma-yon joylashgan aloqa modullarining xizmat muddatini uzaytiradi va tartibga solish tekshiruvlarini osonlashtiradi.
3. Farmatsevtika Toza Xona O‘rnatishlari:
GMP standartlariga mos keladigan korxonalarda FS-BLIND-CHAS1HE partiyali reaktorlar va steril to‘ldirish liniyalarini boshqaruvchi tizimlarning zarrachalar bilan ifloslanishini oldini oladi. Muhrlangan dizayn ABB 266DSH differensial bosim o‘lchagichlari joylashgan yuvishga chidamli qutilarni to‘ldiradi.
4. Retrofit va Yangilash Loyihalari:
Eskirgan modullarni ixcham zamonaviy ekvivalentlari bilan almashtirganda, bo‘sh joylarni to‘ldirish uchun bo‘sh plastinalar ishlatiladi, bu esa tuzilmaning qattiqligini saqlab qoladi va issiq almashtirish operatsiyalari paytida jonli orqa panel ulanishlari bilan tasodifiy aloqa bo‘lishining oldini oladi.
5. Ehtiyot Qismlar Inventarizatsiyasini Optimallashtirish:
Zavod boshqaruvchilari FS-BLIND-CHAS1HE panellarini muhim ehtiyot qismlar uchun arzon o‘rinbosar sifatida zaxirada saqlaydi, bu esa almashtirish modullarini kutmasdan darhol shassi qayta sozlash imkonini beradi — taqsimlangan boshqaruv tarmoqlarida ta'mirlash o‘rtacha vaqtini (MTTR) 40% gacha qisqartiradi.
Texnik xususiyatlar va tanlash qo‘llanmasi
| Parametr | Texnik xususiyatlar |
|---|---|
| Qism Raqami | FS-BLIND-CHAS1HE |
| Ишлаб чиқарувчи | Honeywell Jarayon Yechimlari |
| Panel balandligi | 1U (44.45 mm / 1.75") |
| Material | Sovuq o‘ralgan po‘lat, chang bilan qoplangan |
| O‘rnatish | 19 dyuymli shkaf standarti, asbobsiz qisqichlar yoki M3 vintlari |
| Ishlash harorati | -20°C dan +70°C gacha (-4°F dan +158°F gacha) |
| Saqlash harorati | -40°C dan +85°C gacha (-40°F dan +185°F gacha) |
| Namlikka chidamlilik | 5% dan 95% gacha namlik, kondensatsiyasiz |
| EMI himoyasi | Oʻtkazuvchi qoplama, shkaf ramkasi orqali yerga ulangan |
| Og‘irligi | Taxminan 0.5 kg (1.1 lbs) |
| Sertifikatlar | UL, CE, RoHS ga muvofiq |
| Moslik | Honeywell shassilari, universal 19 dyuymli shkaflar |
Tanlash mezonlari: Buyurtma berishdan oldin shassi slotining oʻlchamlarini tekshiring. Standart boʻlmagan balandliklar (2U, 3U) uchun zavod hujjatlariga murojaat qiling. Bently Nevada 3500/42M proximitor monitorlari kabi tebranishga sezgir uskunalar bilan integratsiya qilishda maksimal barqarorlik uchun vintli oʻrnatishni qoʻllang.
Kengaytirilgan funksiyalar va tizim integratsiyasi
Modulli kengaytirish rejalashtirish: FS-BLIND-CHAS1HE bosqichma-bosqich tizimlarni joriy etish vaqtida vaqtinchalik joy egallovchi sifatida xizmat qiladi, muhandislarga kelajakdagi I/O kengaytmasi, zaxira boshqaruvchilar yoki kiberxavfsizlik qurilmalari uchun shassi joyini oldindan band qilish imkonini beradi, dastlabki kapital xarajatlarini talab qilmaydi.
Kabel boshqaruvi sinergiyasi: Quvvat va signal simlarini toza ajratish uchun kabel yoʻnaltirish aksessuarlar bilan birga ishlating, yuqori zichlikdagi oʻrnatishlarda Bently Nevada 3500/20 RIM I/O modullari va Ethernet kalitlari bilan krosstolkni kamaytiradi.
Maxsuslashtirish imkoniyatlari: EMI himoyasini buzmasdan passiv havo aylanishini talab qiladigan ilovalar uchun zavodda teshilgan shamollatish naqshlari mavjud—maxsus teshiklar tartibi uchun texnik yordam bilan maslahatlashish.
Yetkazib berish, Kafolat va Texnik Qo‘llab-quvvatlash
Yetkazib berish vaqti: Omborda mavjud mahsulotlar DHL/FedEx orqali 1-3 ish kuni ichida joʻnatiladi. Muhim uzilishlar uchun tezkor bir kunlik joʻnatish mavjud (moslik uchun savdo boʻlimiga murojaat qiling).
Kafolat: Material nuqsonlari va ish sifati uchun 12 oylik ishlab chiqaruvchi kafolati. Kafolat notoʻgʻri oʻrnatish, ruxsatsiz oʻzgartirishlar yoki belgilangan spetsifikatsiyalardan tashqari korroziy kimyoviy moddalarga taʼsir qilishdan kelib chiqadigan shikastlanishni qamrab olmaydi.
Texnik yordam: Oʻrnatish boʻyicha koʻrsatmalar, moslikni tekshirish va muammolarni hal qilish uchun Honeywell sertifikatlangan muhandislarga kirish. Soʻrov boʻyicha toʻliq mahsulot maʼlumotnomalari, CAD chizmalar (STEP/DWG formatlari) va oʻrnatish shablonlari taqdim etiladi.
Hujjatlar toʻplami: Oʻrnatish qoʻllanmasi, muvofiqlik sertifikatlari (CE/UL) va tartibga solish uchun material xavfsizligi maʼlumot varaqasi (MSDS) kiradi.
Tez-tez so‘raladigan savollar (FAQ)
S1: FS-BLIND-CHAS1HE 2-zonali xavfli hududlarda ishlatilishi mumkinmi?
J: Ha, mos IP reytingiga ega sertifikatlangan qopqoqlarga o‘rnatilganda. Panel o‘zi ATEX sertifikatiga ega emas, ammo xavfli hududlarga muvofiqlik uchun zarur bo‘lgan qopqoq yaxlitligini saqlaydi. Mahalliy vakolatli organingiz (AHJ) bilan tekshiring.
S2: Bu bo‘sh panel shassi yerga ulanishi yoki orqa plata uzluksizligiga ta’sir qiladimi?
J: Yo‘q. FS-BLIND-CHAS1HE orqa plata signallaridan elektr izolyatsiyalangan va EMI himoyasi uchun rack ramkasining yerga ulanishiga tayanadi. U quvvat taqsimoti yoki aloqa magistrallarini uzmaydi.
S3: Bu va umumiy uchinchi tomon to‘ldiruvchi panellar o‘rtasidagi farq nima?
J: Honeywell brendli panellar maxsus shassi tizimlari uchun o‘lcham aniqligini kafolatlaydi, sanoat muhitida issiqlik siklida sinovdan o‘tgan materiallardan foydalanadi va Honeywell boshqaruvchilari bilan ishlatilganda kafolatga rioya qiladi — sug‘urta va javobgarlik uchun muhim.
S4: Panelni rang kodlash maqsadida bo‘yash yoki o‘zgartirish mumkinmi?
J: Sirt o‘zgartirishlariga ruxsat beriladi, ammo ular EMI himoyasini buzsa (masalan, o‘tkazmaydigan bo‘yoq) kafolat bekor bo‘lishi mumkin. Aniqlash uchun vinil yorliqlar yoki anodlangan alyuminiy teglardan foydalaning.
S5: Standart 42U rack uchun nechta panel tavsiya etiladi?
J: Foydalanilmagan shassi slotlari asosida hisoblang. 60% modul joylashuvi bilan odatiy Experion o‘rnatilishi uchun 8-12 ta bo‘sh panellar kerak bo‘ladi. Kelajakdagi qayta sozlashlar uchun 10-15% qo‘shimcha buyurtma qiling.
S6: FS-BLIND-CHAS1HE zilzilaga chidamli racklar bilan mos keladimi?
J: Ha, vintli o‘rnatishlar bilan mahkamlanganida (bahor qisqichlari bilan emas). Moment spetsifikatsiyalari uchun zilzilaga oid sertifikatlash hujjatlarini ko‘rib chiqing — odatda M3 vintlari uchun 0.5-0.8 Nm.
Honeywell FS-BLIND-CHAS1HE Shassi Blok Platasini bugun buyurtma qiling
Professional rack o‘rnatilishini ta’minlang, sezgir elektron qurilmalarni himoya qiling va sanoat standartlariga muvofiqlikni saqlang. Texnik jamoamiz moslikni tekshirish, ko‘p joylarda loyihalar uchun ulgurji narxlar va murakkab DCS arxitekturalarini integratsiya qilish bo‘yicha yordam berishga tayyor.
To‘g‘ri shassi aksessuarlarini tanlashda yordam kerakmi? Maxsus talablaringizni, jumladan, maxsus panel konfiguratsiyalari, shamollatish variantlari yoki eski tizimlar bilan moslikni muhokama qilish uchun ilova muhandislarimiz bilan bog‘laning.
