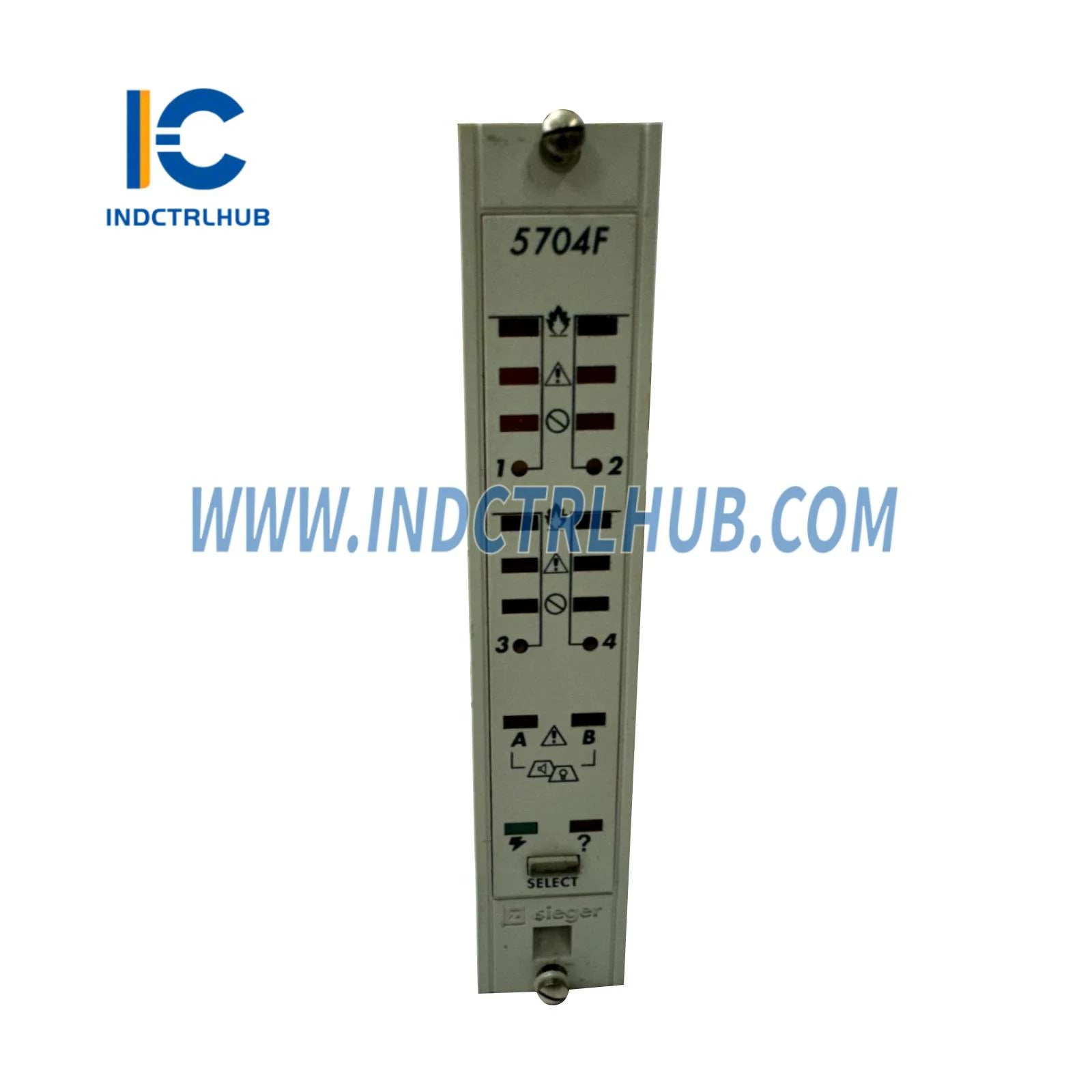

Honeywell 05704-A-0146 To'rt Kanalli Yong'in Boshqaruv Karti
Honeywell 05704-A-0146 To'rt Kanalli Yong'in Boshqaruv Karti
Manufacturer: Honeywell
Product No.: 05704-A-0146
Condition:Omborda 1000 ta mavjud
Product Type: To'rt Kanal O'tin Boshqaruv Kartasi
Product Origin: USA
Payment: T/T, Western Union
Weight: 160g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Qo'llab-quvvatlash
- 30-Kunlik Qaytarishlar
- Tez yetkazib berish
Mahsulot Sharhi
| Parametr | Ma'lumotlar |
|---|---|
| Qism Raqami | 05704-A-0146 |
| Mahsulot Nomi | To‘rt Kanalli Yong‘in Boshqaruv Karti |
| Ilova | System 57 uchun yong‘in aniqlash va boshqaruv |
| Moslik | Honeywell System 57 5704F Boshqaruv Tizimi bilan mos |
| Funktsiya | To‘rt yong‘in aniqlash zonasini nazorat qiladi va boshqaradi |
Funktsional Texnik Xususiyatlar
| Parametr | Ma'lumotlar |
|---|---|
| Kanalalar | 4 mustaqil yong‘in zonasi kirishlari |
| Kirish Turlari | 2 simli halqa quvvatli detektorlar, qo‘lda chaqirish nuqtalari, voltajsiz kontakt chiqishlari |
| Halqa Quvvati | Kamida 17 V DC (odatda 24 V DC) |
| Halqa Hisoblanadigan Qarshilik | Sozlanadigan signal diapazonlari: 0-3 mA (ochiq aylana xatosi), 3-10 mA (normal ishlash), 10-25 mA (yong‘in signalizatsiyasi), >25 mA (qisqa tutashuv xatosi) |
| Maksimal Chiziq Qarshiligi | Halqa kuchlanishi va tokiga bog‘liq, R_Loop = (V_r - V_s) / I formula bo‘yicha hisoblanadi |
| Chiqish Aylanalari | 2 mustaqil 2 simli sug‘urta va kalitlangan DC chiqish halqalari, xato monitoringi bilan |
| Chiqish Kuchlanishi | Tizim DC quvvati (18 dan 32 V DC gacha) |
| Chiqish Tok | Har bir halqa uchun maksimal 1 A |
| Sug‘urta Turi va Reytingi | 1 A (kalitlangan DC chiqishlar uchun) |
| Oxirgi Chiziq Terminatsiyasi | Uzoqdan kirishlar uchun 22 kΩ, detektor halqalari uchun sozlanadi |
| Uzoqdan Kirish Imkoniyatlari | Yagona 3-funksiyali uzoqdan kirish (qabul qilish, jim qilish, tiklash) |
| Rele Chiqishlari | Fire Relay Interface Assembly (05704-A-0123) orqali 16 gacha sozlanadigan SPCO relelar |
| Old Panel Ko‘rsatkichlari | Yong‘in (Qizil), Xato (Sariq), To‘xtatish (Sariq), Tanlash (Sariq), Quvvat (Yashil), Muhandisni chaqirish (Sariq) |
| Quvvat Ta'minoti | System 57 rack orqali 18 dan 32 V DC gacha |
| Quvvat Sarfi | Odatda 1.7 Vt |
| O‘lchamlari | 1 dyuym kenglikda (25.4 mm), System 57 rack slotiga mos keladi |
| Og‘irligi | 160 g |
| Standartlarga Moslik | CE, EN54-2, UL, CSA |
_
