Product Description
Mahsulot tafsilotlari

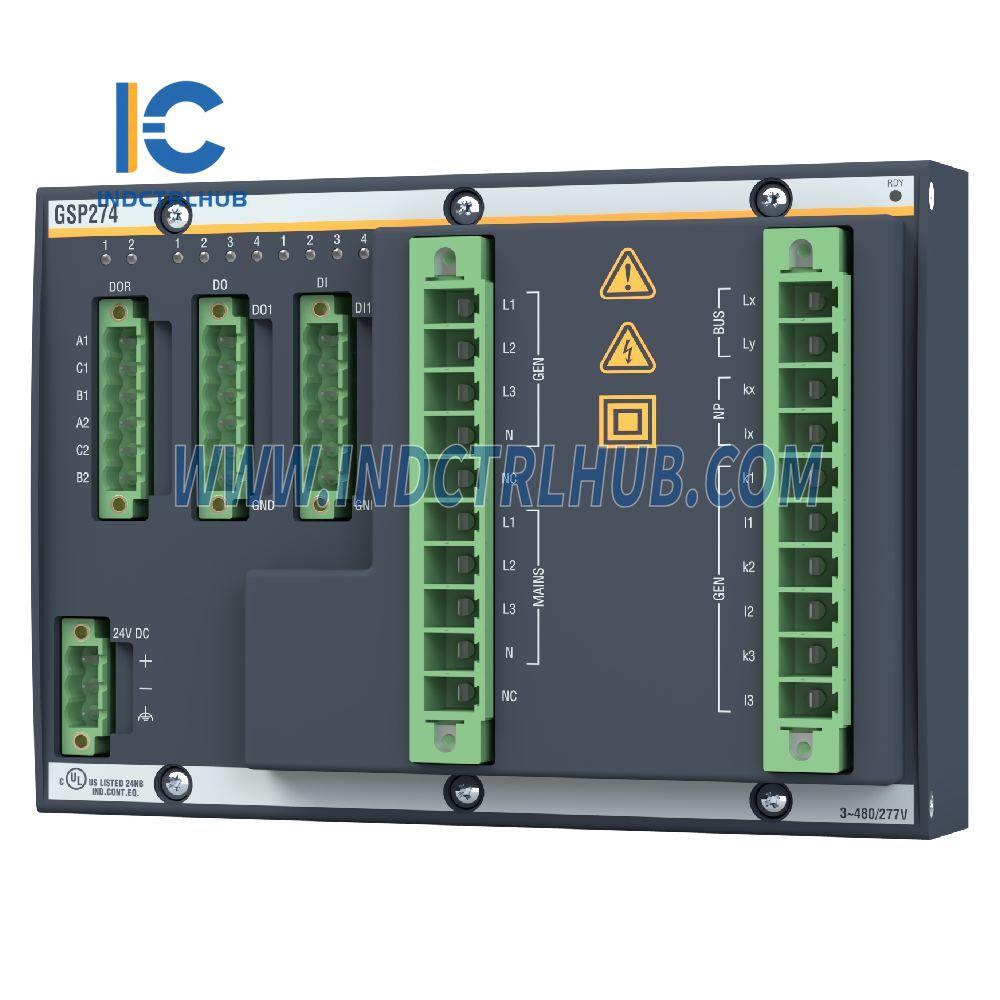

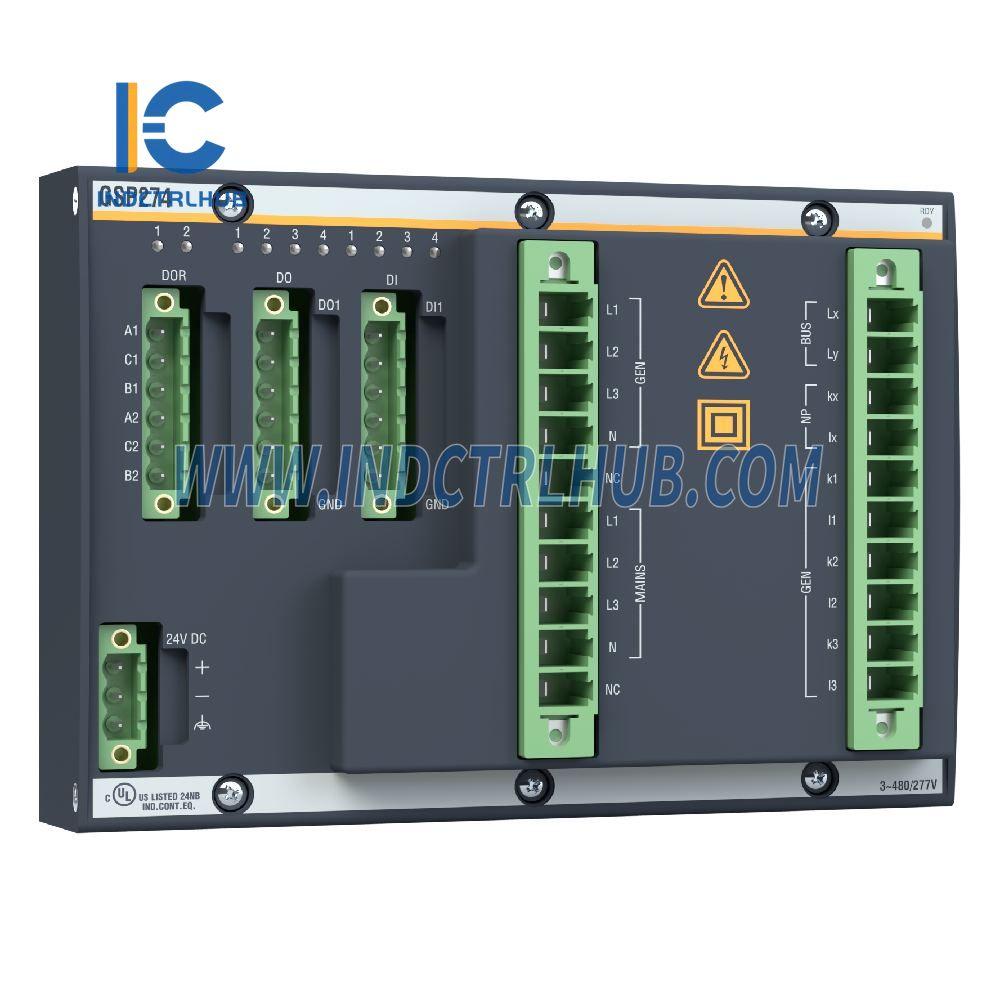

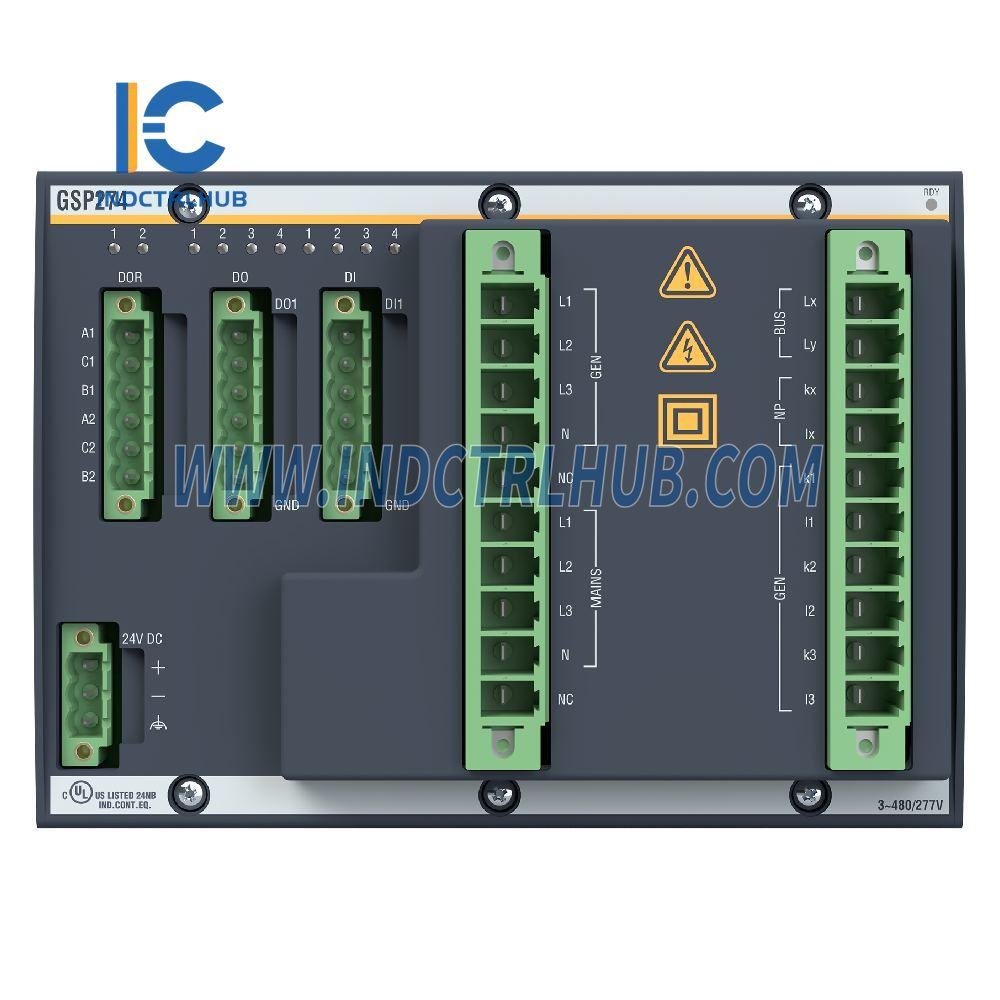

- Ishlab chiqaruvchi: BACHMANN
- Model/Qism raqami: GSP274
- Tavsif: Tarmoq o'lchov moduli
Asosiy Xususiyatlar
-
O'lchov turlari:
- Joriy/Voltaj o'lchovi
- Haqiqiy RMS o'lchovi (garmonikalarni o'z ichiga oladi)
- Chastota o'lchovi
- Faol, Reaktiv va Ko'rinadigan Quvvat o'lchovi
-
O'lchov usuli: Haqiqiy RMS (garmonikalarni o'z ichiga oladi)
-
Namuna olish tezligi: 50 µs (20 kHz)
-
O'lchov oralig'i:
- 50 Gts: 10 ms
- 60 Gts: 8.33 ms
Kuchlanish o'lchash
| Parametr | Texnik xususiyat |
|---|---|
| Kanal soni | 7 (Generator: L1, L2, L3, N / Tarmoq: L1, L2, L3, N / Avtobus Lx, Ly) |
| Maksimal nominal kuchlanish | UL-L, RMS: 480 VAC UL-N, RMS: 277 VAC |
| Kuchlanish oralig'i | UL-L, RMS: 17.3 – 728 VAC UL-N, RMS: 10 – 420 VAC |
| Aniqlik | ±0.1 % |
| Doimiy ortiqcha yuk | UL-L, RMS: 675 VAC UL-N, RMS: 390 VAC |
| Qisqa muddatli ortiqcha yuk | UL-L, RMS: 1143 VAC (10x10 s, Interval 10 s) UL-N, RMS: 660 VAC (10x10 s, Interval 10 s) |
| Kirish Qarshiligi | >2 MΩ |
Joriy o'lchash
- Kanal soni: 4 (Generator: 3x, Generator yulduz/neutrl nuqtasi: X1)
- Aniklik: ±0.1 %
- Joriy transformatorning nominal joriyi: 5 A
- Joriy o'lchash diapazoni: 0 – 10 AAC
- Doimiy ortiqcha yuk: 10 AAC
- Qisqa muddatli ortiqcha yuk (5x1 s, interval 300 s): 100 AAC
Chastota o'lchovi
- Belgilangan chastota: 50 / 60 Gts
-
Ma'lumot oralig'i:
- 50 Gts: 35 dan 65 Gts gacha
- 60 Gts: 45 dan 75 Gts gacha
- Aniklik: ±0.01 Gts
-
O'lchov oralig'i:
- 50 Gts: 10 ms
- 60 Gts: 8.33 ms
- Chastota o'zgarishini o'lchash: Ha
- Eng yuqori chastota o'zgarishi: ±1 Gts/s
Quvvat o'lchovi
- O'lchangan qiymatlar: Faol (P), Reaktiv (Q), Ko'rinadigan (S) quvvat faza bo'yicha va jami
- Aniklik: ±0.2 %
- Hisoblash usuli: DIN 40110-2, IEC61400-21
-
O'lchov oralig'i:
- 50 Gts: 20 ms
- 60 Gts: 16.67 ms
Elektr xavfsizligi
| Parametr | Texnik xususiyat |
|---|---|
| Mahsulot standarti | IEC/EN61131-2 |
| Umumiy standart | IEC/EN60664-1 |
| Ifloslanish Darajasi | 2 |
| Ortiqcha kuchlanish kategoriyasi | 3 |
| Sinov kuchlanishining o'sishi | 4 kV |
| Himoya sinfi | 2 |
| Tasdiqlar / Sertifikatlar | CE, UL/cUL, CCC, Marine GL, DNV, LR, ABS, BV, BDEW:2008, FGW TR3:2011, FGW TR8:2011, VDE AR-N-4105:2011 |
Atrof-muhit sharoitlari
- Ishlash harorati: -30 dan +60 °C gacha
- Nisbiy havo namligi: 5 dan 95 % gacha (kondensatsiyasiz)
- Saqlash harorati: -40 dan +85 °C gacha
- Maksimal ishlash balandligi: dengiz sathidan 2,000 m (so'rov bo'yicha 4,500 m gacha)
Quvvat manbai
-
Orqa panel quvvat manbai:
- +5 V | ≤ 316 mA
- +15 V | ≤ 21 mA
- -15 V | ≤ 23 mA
- Tashqi quvvat manbai: 24 V | 110 mA
Tizim talablari
- Uskuna: ME203 dan tashqari barcha M1 CPU oilalari, SK1 orqa panel talab qilinmaydi
- Dasturiy ta'minot: M-Base 3.90 / SolutionCenter 1.90 yoki undan yuqori
Model variantlari
- GSP274: Tarmoq o'lchovi, himoya va sinxronizatsiya moduli; 7x In 480V, 4x In 5A, 4x In 24V, 4x Out 24V, 2x Out Relay 24/48V DC, 230V AC, U-, I-, P-, Q-, f-o'lchov, 4Q-energiya o'lchovi, integratsiyalashgan monitoring/himoya funksiyalari, harmonik tahlil, integratsiyalashgan real vaqt ma'lumot yozuvchisi (16 kanal), va voqealar ketma-ketligi logi real vaqt shtampi bilan.
