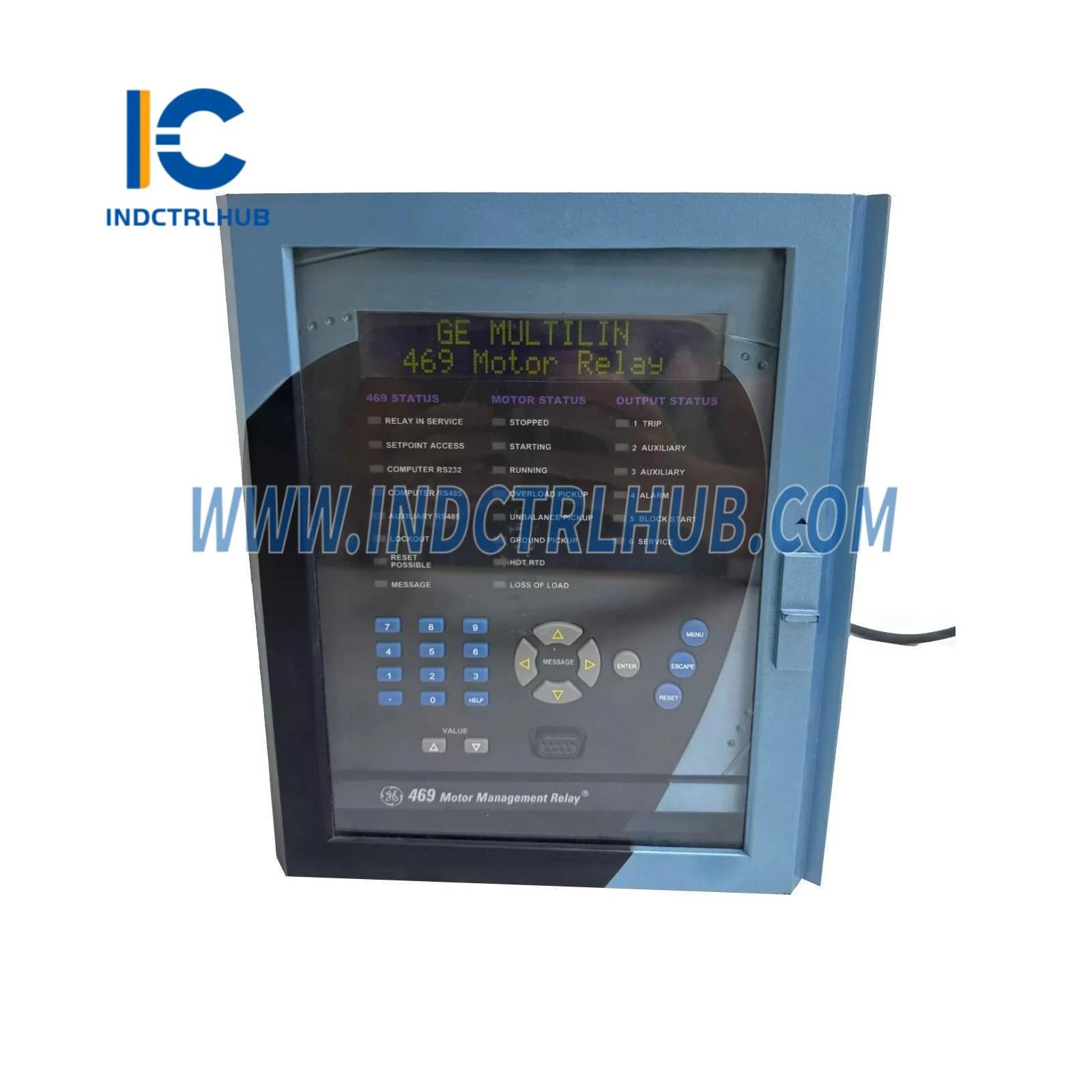

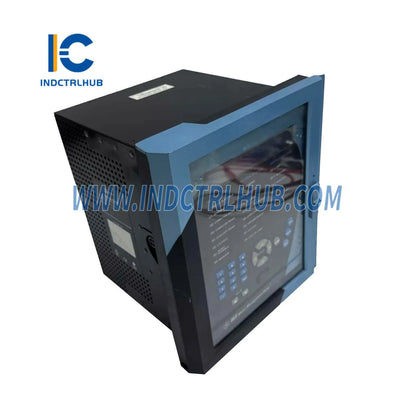

GE 469-P5-HI-A20-T-H Motor Boshqaruv Releysi

Ishlab chiqaruvchi

General Electric (GE Multilin)

Model/Qism raqami

469-P5-HI-A20-T-H

Tavsif

GE Multilin 469 seriyasidan o‘rta va katta motorlar uchun Motor Boshqaruv Relasi. Ethernet va qattiq muhit qoplamasi bilan ilg‘or himoya, boshqaruv va monitoringni taqdim etadi.

Asosiy Xususiyatlar

5A faza CT kirish, yuqori boshqaruv quvvati, 4–20 mA analog chiqishlar, Ethernet aloqa, konformal qoplama, termal himoya, kengaytirilgan LCD displey

Model

469-P5-HI-A20-T-H

Mahsulot Turi

Motor boshqaruv rele

Seriya

Multilin 469

Faza CT ikkilamchi

5 A (P5)

Boshqaruv quvvati

Yuqori (HI): 90–300 VDC / 70–265 VAC, 48–62 Hz

Analog chiqishlar

4–20 mA (A20)

Ethernet porti

10Base-T (T)

Konformal qoplama

Ha, qattiq muhit (H)

Aloqa

RS232 (old), 2× RS485 (orqa), Modbus RTU, Modbus TCP/IP Ethernet orqali

Displey

40 belgidan iborat kengaytirilgan LCD displey

Ishlash harorati

-40°C dan 60°C gacha (-40°F dan 140°F gacha)

Og'irligi

Taxminan 4.5 kg (10 funt) qopqoq bilan

Qo'llab-quvvatlanadigan ulanishlar

RS232 old port (EnerVista 469 bilan PC), 2× RS485 orqa portlar, tarmoqqa ulanish uchun 10Base-T Ethernet

Himoya

Termal ortiqcha yuk, ortiqcha tok, moment, past/kuchlanish, yer xatosi

Kuzatuv

Kuchlanish, tok, quvvatning real vaqtli o‘lchovi; to‘lqin shaklini yozib olish, voqea va nosozliklarni qayd etish

Boshqaruv

Safarlar, signalizatsiya va motor boshqaruv mantiqi uchun 6 ta dasturlashtiriladigan chiqish relalari

Dasturiy ta'minot

EnerVista 469 EnerVista 469 dasturi bilan integratsiyalangan, sozlash, diagnostika va real vaqtli vizualizatsiya uchun

Asosiy Model

469

Konfiguratsiya

P5: 5 A CT kirishlariHI: Yuqori kuchlanish quvvatiA20: 4–20 mA analog chiqishlarT: EthernetH: Qattiq muhit qoplamasi
