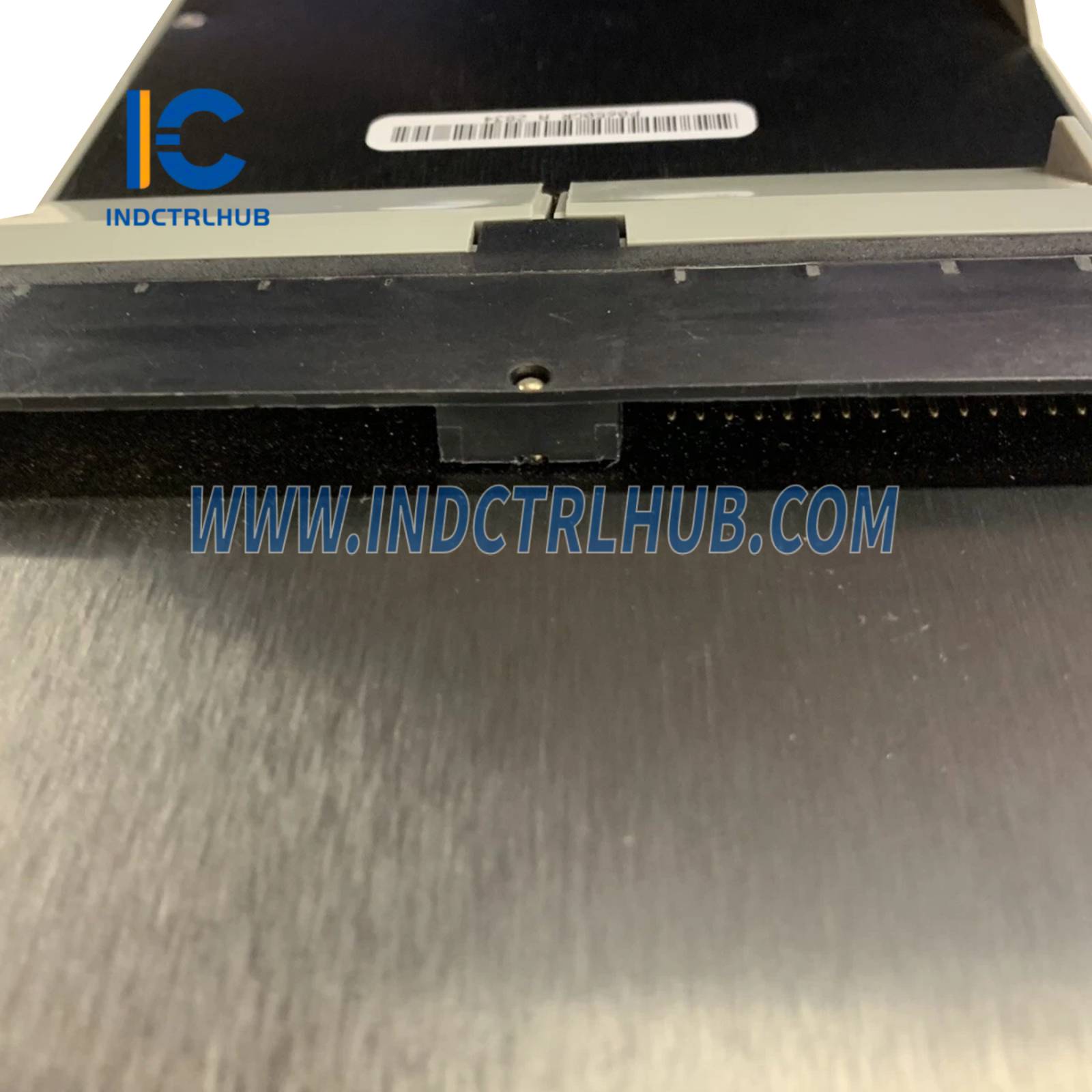

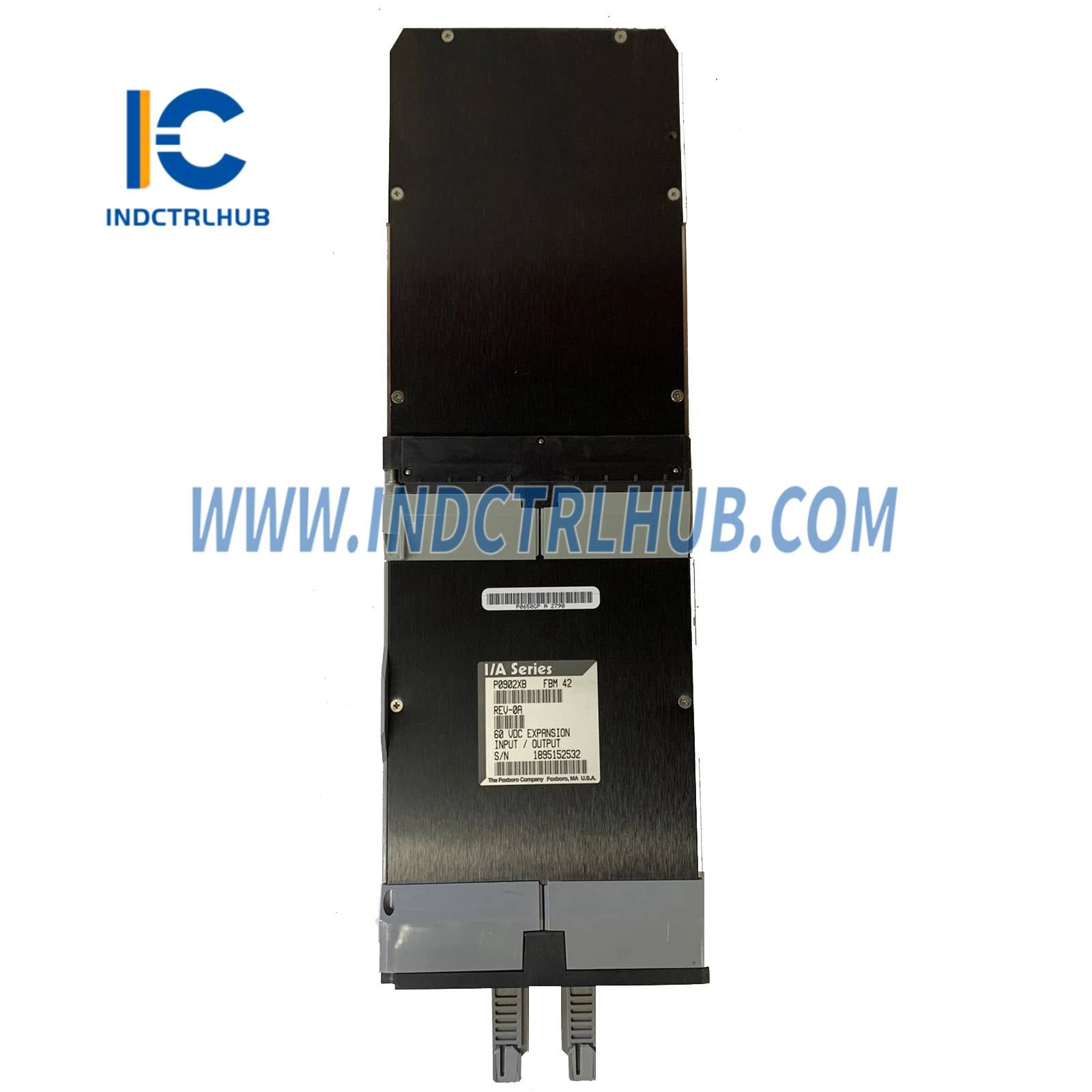

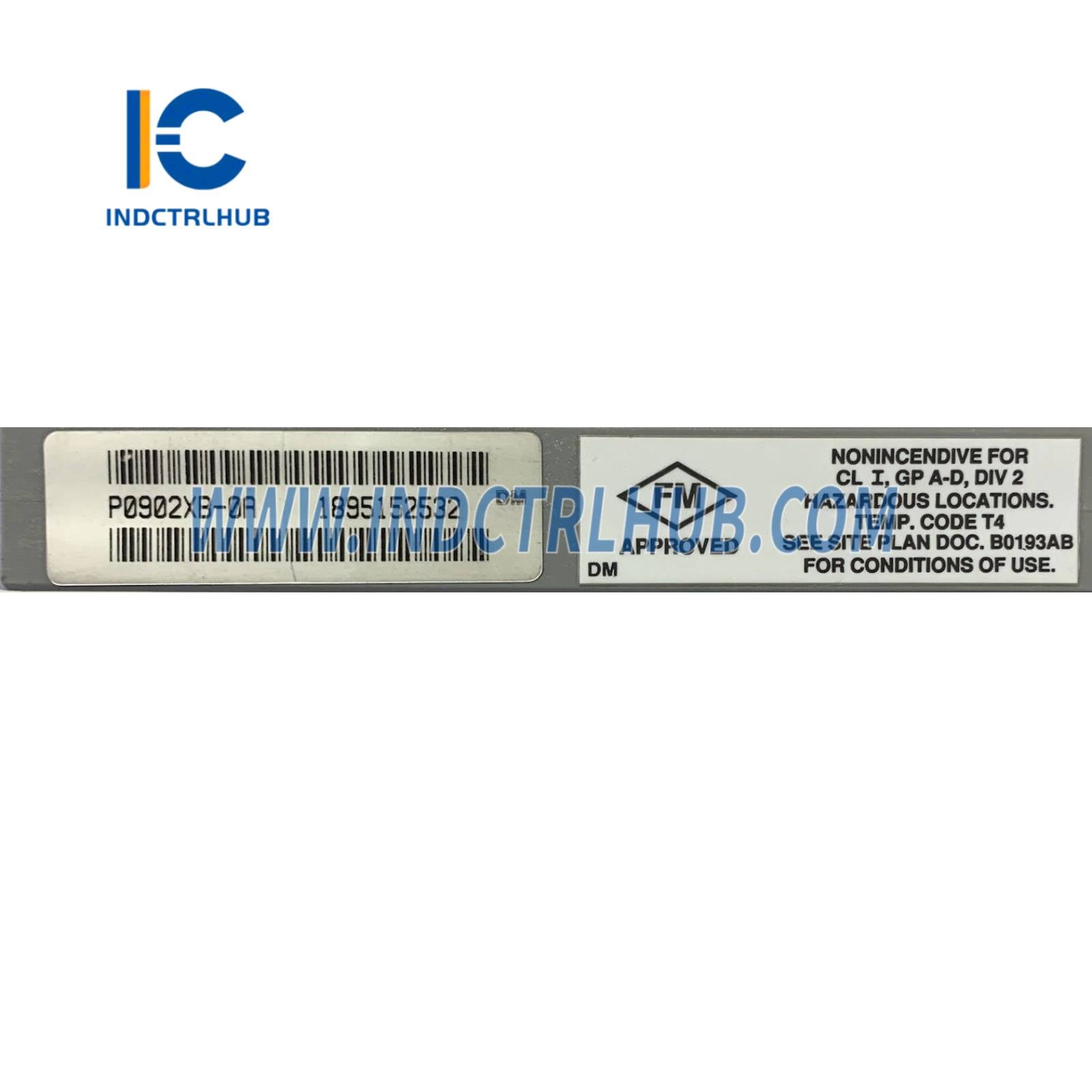

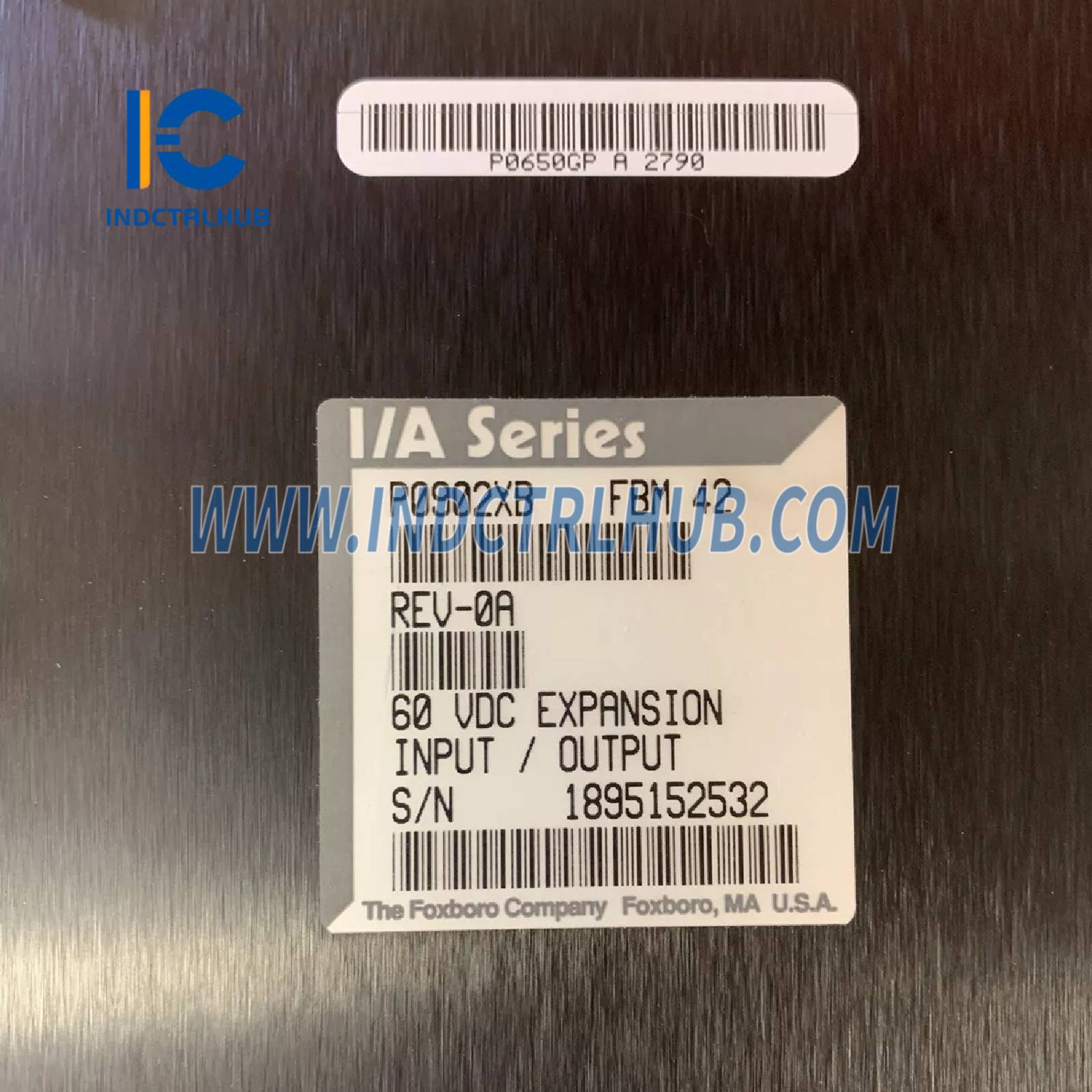

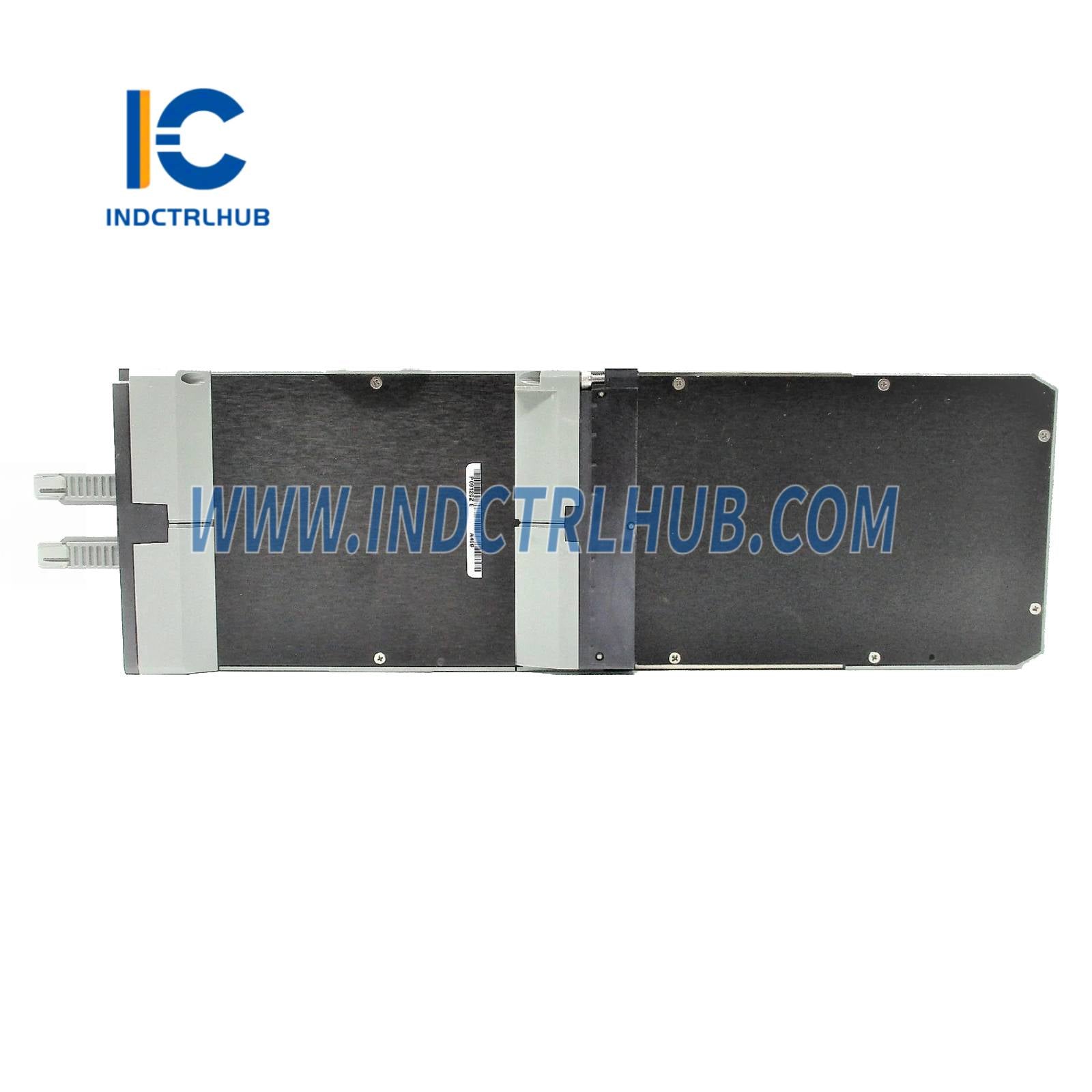

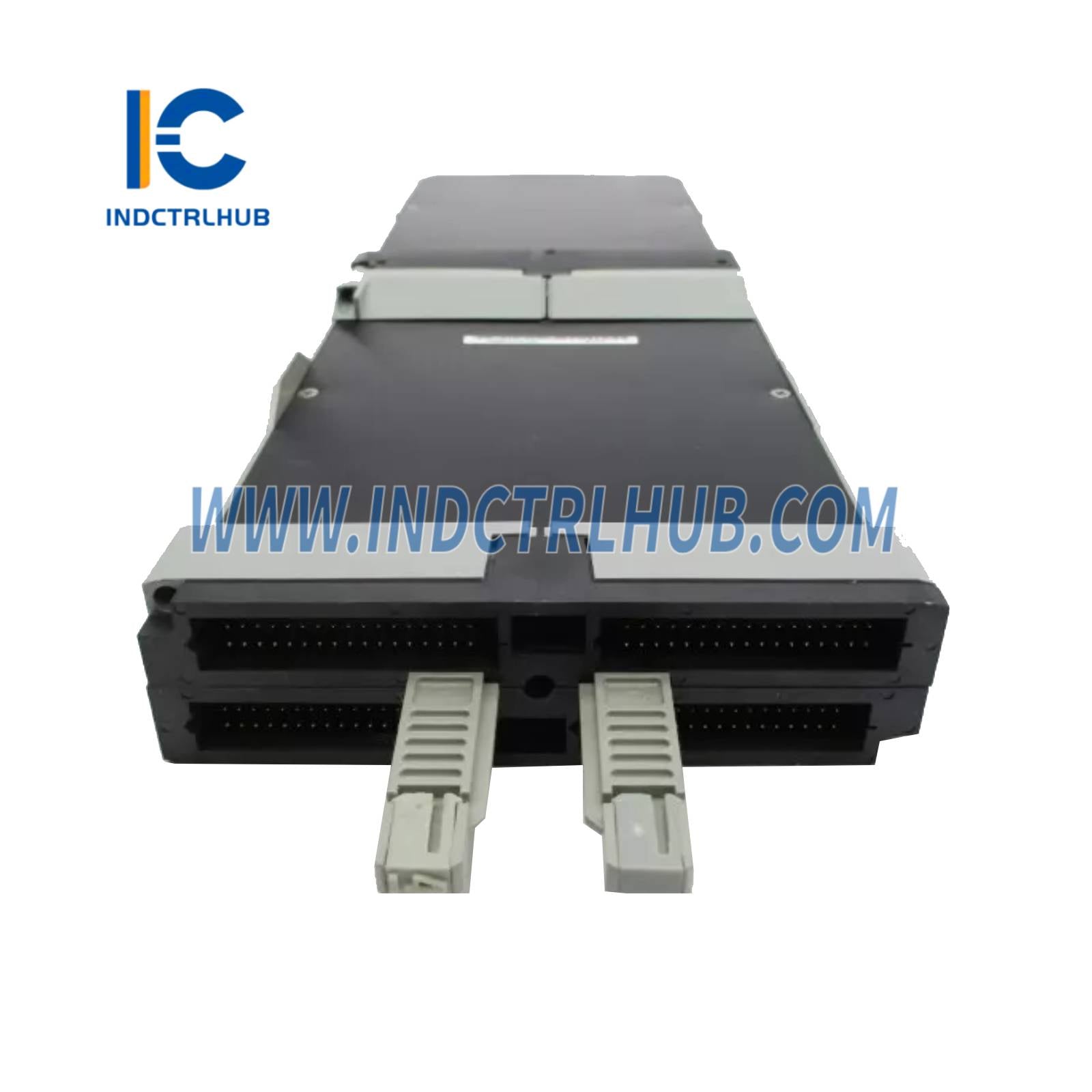

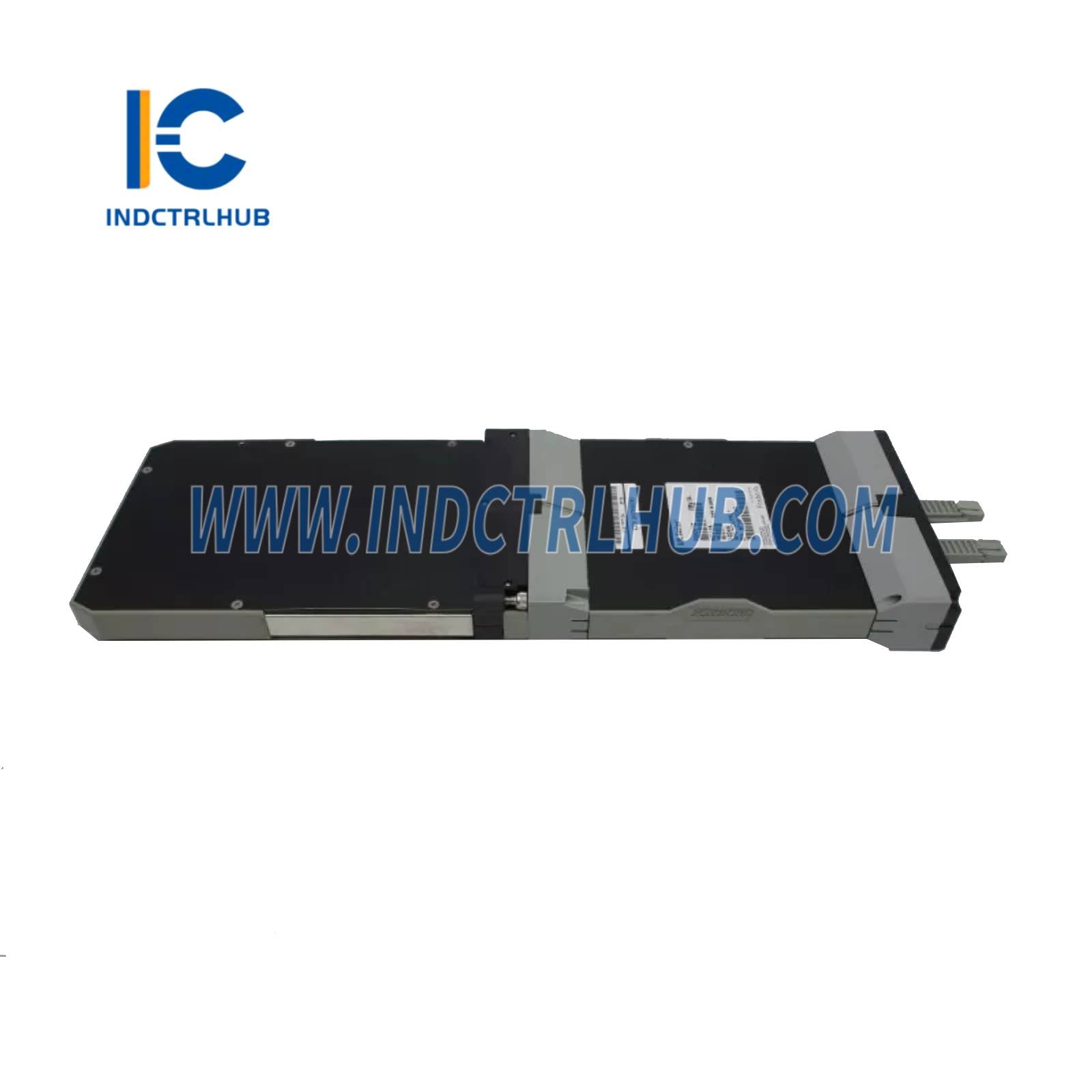

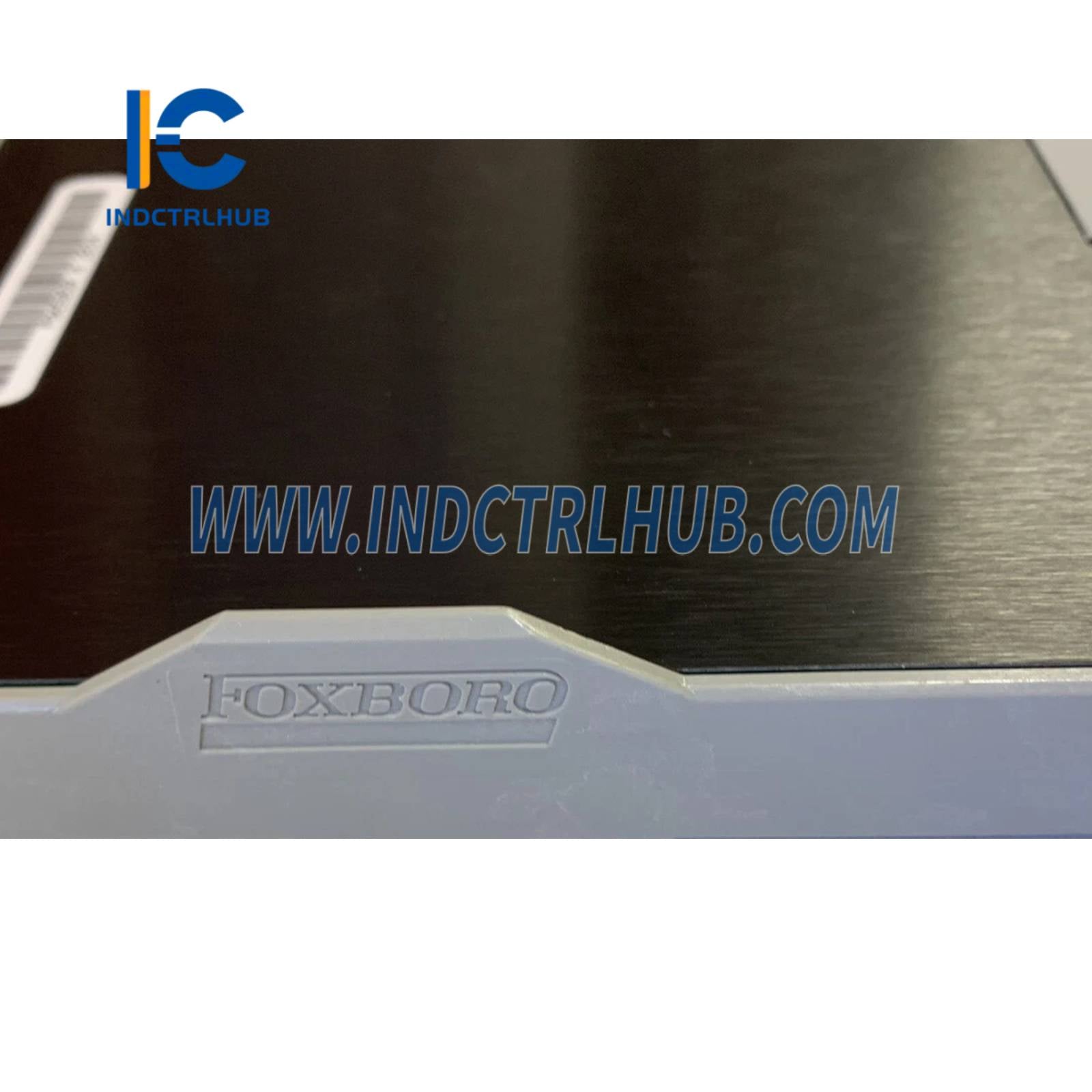

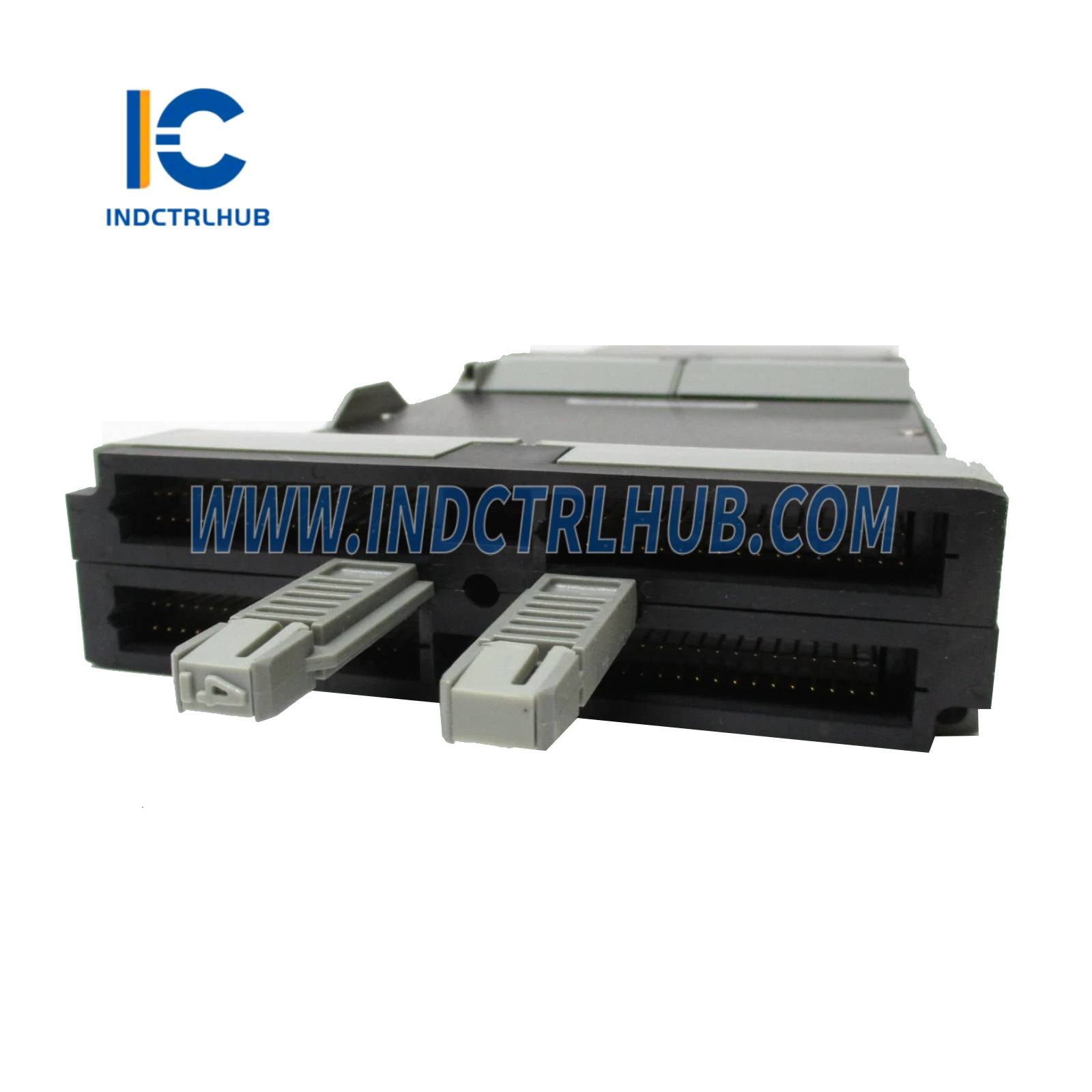

Foxboro P0902XB Invensys I/A Series FBM42 Kontakt/DC Kirish/Chiqish Moduli
Mahsulot sharhi
- Foxboro P0902XB, FBM42 nomi bilan ham tanilgan, Invensys I/A Series (hozirda Schneider Electric'ning EcoStruxure Foxboro DCS qismidir) dan Kontakt/DC Kirish/Chiqish Moduli hisoblanadi. Ushbu modul sanoat jarayonlarida kirish va chiqish operatsiyalari uchun yuqori darajadagi kontakt va DC kuchlanish signallari bilan interfeys qilish uchun mo'ljallangan. U neft va gaz, kimyo ishlov berish va elektr energiyasi ishlab chiqarish kabi sohalarda yuqori kuchlanishli diskret signallarni (masalan, kalitlar, relelar) monitoring qilish va I/A Series boshqaruv tizimida qurilmalarni (masalan, yuqori quvvatli solenoidlar, aktuatorlar) boshqarish uchun ishlatiladi. FBM42 FBM41 ga o'xshash, ammo yanada talabchan ilovalar uchun yuqori kuchlanish va tok reytinglarini qo'llab-quvvatlaydi.
Texnik xususiyatlar
- P0902XB FBM42 quyidagi spetsifikatsiyalarga ega, sanoat manbalari va Foxboro hujjatlariga asoslanadi:
| Texnik xususiyatlar | Tafsilotlar |
|---|---|
| Model/Qism raqami | P0902XB (FBM42) |
| Ishlab chiqaruvchi | Foxboro (Invensys, hozir Schneider Electric) |
| Tavsif | I/A Series Yuqori Darajadagi Kontakt/DC Kirish/Chiqish Moduli |
| Seriya | Invensys I/A Seriyasi |
| Funktsiya | Kirish va chiqish operatsiyalari uchun yuqori darajadagi kontakt va DC kuchlanish signallarini qayta ishlaydi |
| Kirish kanallari | 8 ta kontakt yoki DC kirish |
| Chiqish kanallari | 8 ta DC chiqish |
| Kirish signali | Kontakt (quruq yoki namlangan), 48 VDC yoki 125 VDC (30–150 VDC diapazoni, konfiguratsiyaga bog'liq) |
| Chiqish signali | 48 VDC yoki 125 VDC, har bir chiqish uchun 3 A gacha (yukga bog'liq) |
| Kirish oqimi | Har bir kirish uchun taxminan 5–10 mA (voltagega bog'liq) |
| Izolyatsiya | Maydon kirish/chiqishlari va tizim avtobusi o'rtasida optik izolyatsiya |
| Quvvat ta'minoti | 24 VDC (I/A Series orqa platasidan ta'minlanadi, chiqishlar uchun tashqi quvvat talab qilinishi mumkin) |
| Quvvat iste'moli | Taxminan 6–8 Vt (chiqish yukidan tashqari) |
| Atrof-muhit spetsifikatsiyalari | Atrof-muhit harorati: 0°C dan +60°C gacha Saqlash harorati: -40°C dan +85°C gacha Nisbiy namlik: 5% dan 95% gacha kondensatsiyasiz Shok: 15 g, 11 ms Vibratsiya: 1 g, 10–500 Hz |
| O'lchamlar | Taxminan 170 mm (B) x 35 mm (K) x 150 mm (Q) (standart I/A Series modul o'lchami) |
| Og'irlik | Taxminan 0.5 kg |
| O'rnatish | I/A Series Fieldbus Module (FBM) bazasiga ulanadi |
| Sertifikatlar | CE, UL, CSA, xavfsiz bo'lmagan muhitlar uchun mos |
