Product Description
Mahsulot Sharhi
| Parametr | Tafsilotlar |
|---|---|

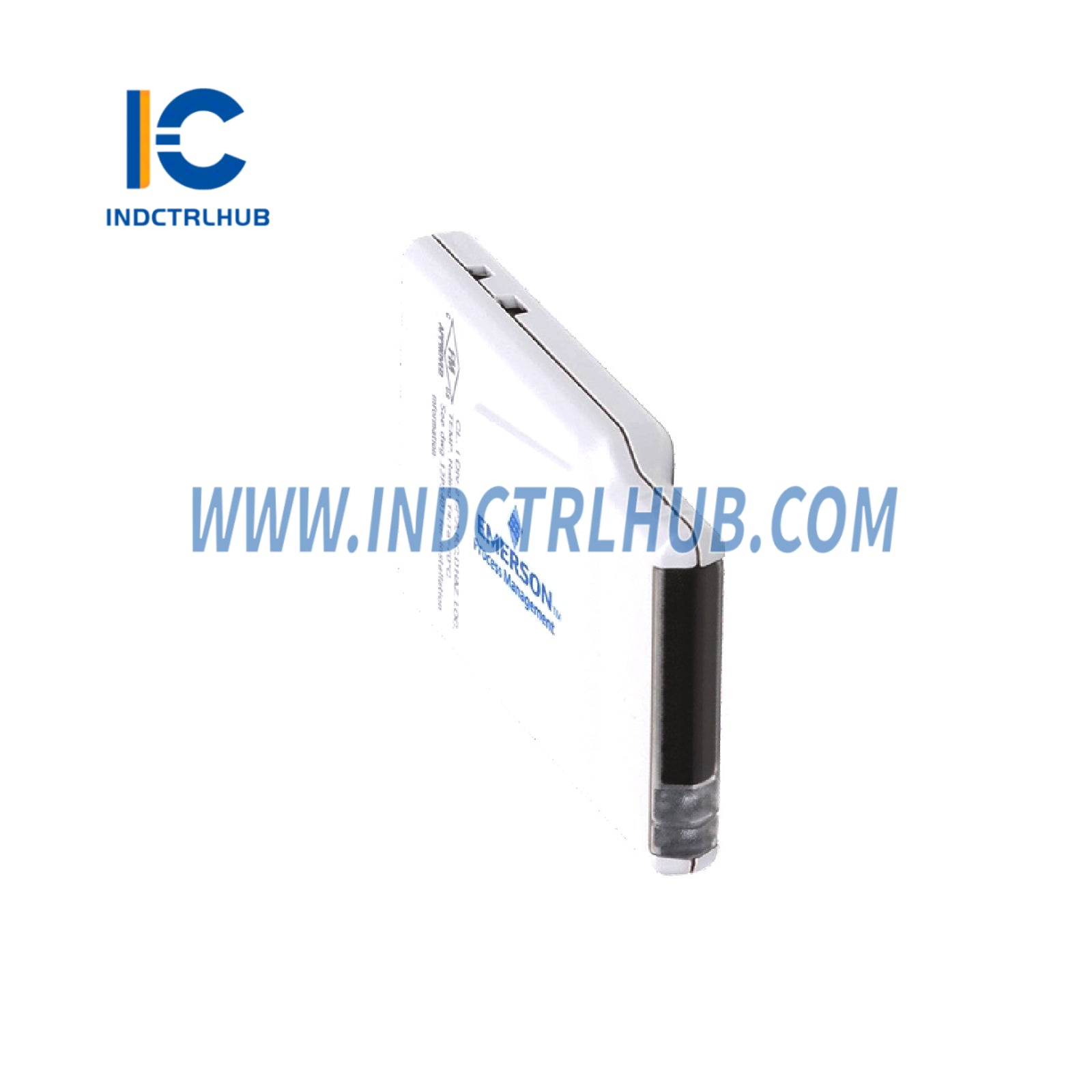

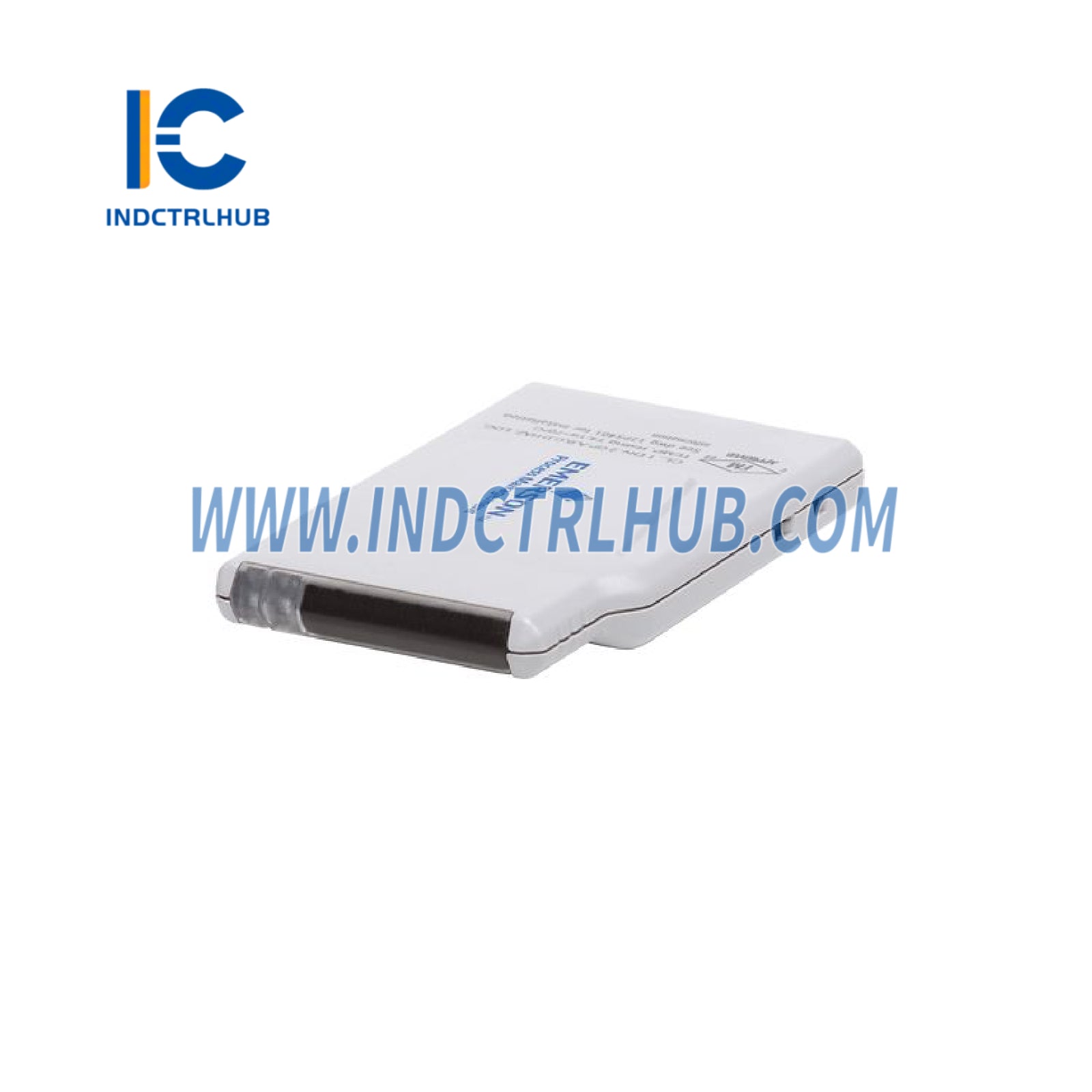

| Mahsulot Nomi | 24V DC 100mA Energiya Cheklangan DO CHARM |
| Model Raqami | SE4302T04 |
| Kategoriya | Past kuchlanishli asbob-uskunalar CHARMs |
| Funktsiya | 24V DC solenoid bobinlarini boshqarish uchun diskret chiqishni taʼminlaydi (energiya cheklangan) |
| Tizim mosligi | DeltaV v11.3.1 yoki undan keyingi versiyasi (SD Plus, SX, SQ, MQ, MX, PK Kontrollerlari bilan) |
| Terminal bloki | SE4501 (Standart CHARM Terminal Bloki) bilan mos |
Uskuna va Elektr texnik xususiyatlari
| Texnik xususiyat | Qiymat |
|---|---|
| Qurilma turi | 24V DC Solenoid Bobinlari |
| Yoʻqilgan Holatdagi Chiqish Reytingi | 24V DC da 100 mA uzluksiz |
| O'chirilgan holatdagi oqim oqimi | ≤ 1 mA |
| Simsiz Nosozlik Aniqlash Oraligʻlari | <50 Ω (qisqa), 240 Ω–10 kΩ (normal), >20 kΩ (ochiq) |
| Sozlanadigan Chiqish Xulq-atvori | Vaqtincha / Doimiy impuls chiqishi / Chiziq nosozligini sinash |
| Chiziq nosozligi sinov vaqti | 200 µsek |
| Jorimni cheklash himoyasi | 107 mA |
| Quvvat Talabi | 24V DC da 116 mA |
| Issiqlik tarqalishi | 0.56 Vt |
Atrof-muhit Texnik Ko'rsatkichlari
| Parametr | Qiymat |
|---|---|
| Ishlash Harorati | -40 dan 70°C gacha (yoki fanlarsiz korpuslar uchun -40 dan 60°C gacha) |
| Saqlash Harorati | -40 dan 85°C gacha |
| Namlik | 5 dan 95% gacha, kondensatsiyasiz |
| Himoya Reytingi | IP20 |
| Ifloslantiruvchi moddalar | ISA-S71.04-1985 G3 sinfi |
| Shok | 11 ms uchun 10g ½-sinus toʻlqini |
| Vibratsiya | 1mm (2–13.2 Hz); 0.7g (13.2–150 Hz) |
Funktsional Xususiyatlar
| Xususiyat |
|---|
| Jorim cheklash va maydon simlarini uzish |
| Impuls qobiliyati (≥200 µsek) |
| Chiziq nosozligi diagnostikasi |
| LED indikatorlar: |
| - Quvvat/Butunlik (Ikki rangli): Yashil (Normal), Qizil (Nosozlik) |
| - Maydon Signal (Sariq): Chiqish holatini ko'rsatadi |
Sertifikatlar
| Standart | Tafsilotlar |
|---|---|
| CE | EN 61326-1 |
| FM (AQSh) | I sinf, 2-bo'lim, A-D guruhlari, T4 |
| CSA (Kanada) | I sinf, 2-bo'lim, A-D guruhlari, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc |
| IEC-Ex | IEC60079-0, EN60079-7, IEC60079-15 ga muvofiq |
| Dengiz | ABS, DNV Dengiz Sertifikati |
| Achilles | CIOC/CIOC2 Aloqa Sertifikati (1/2 daraja) |
Jismoniy va o'rnatish
| Parametr | Tafsilotlar |
|---|---|
| O'rnatish turi | CHARM Asos platasiga o'rnatilgan (DIN rels) |
| Simlash | Vintli qafas terminallari, 0.32–2.5 mm² (22–14 AWG), 7–9 mm qobiq uzunligi |
| Kalitlash | To'g'ri CHARM joylashuvi uchun o'z-o'zini kalitlash |
Buyurtma Ma'lumotlari
| Tavsif | Model Raqami |
|---|---|
| 24V DC 100mA Energiya Cheklangan DO CHARM | SE4302T04 |
