Product Description
🔍
Mahsulot sharhi
|
Maydon |
Tafsilotlar |
|---|---|
|
Ishlab chiqaruvchi |
Emerson |
|
Model/Qism raqami |

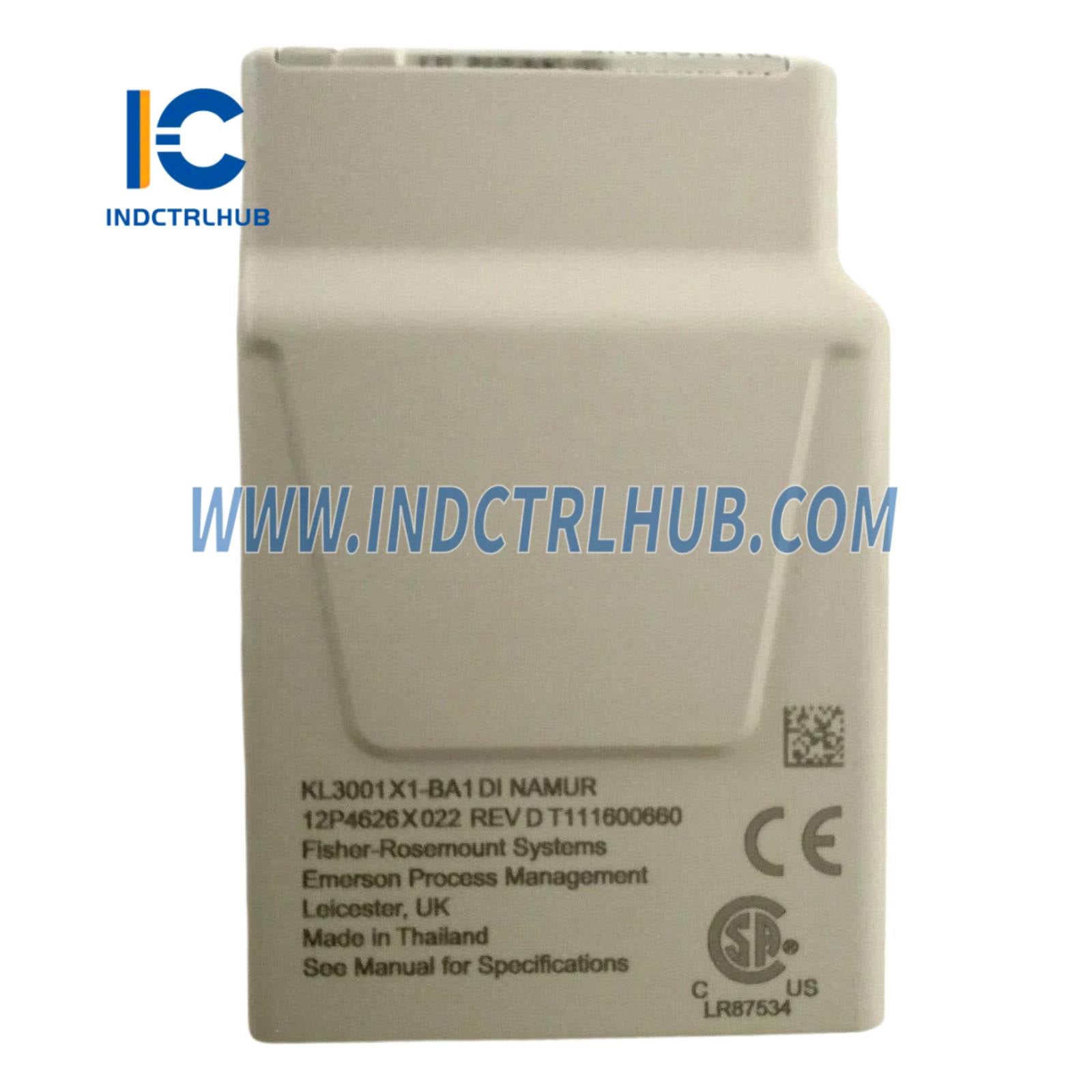

SE4301T01 (KL3001X1-BA1) |
|
Seriya |
DeltaV S-seriyasi (CHARM) |
|
Tavsif |

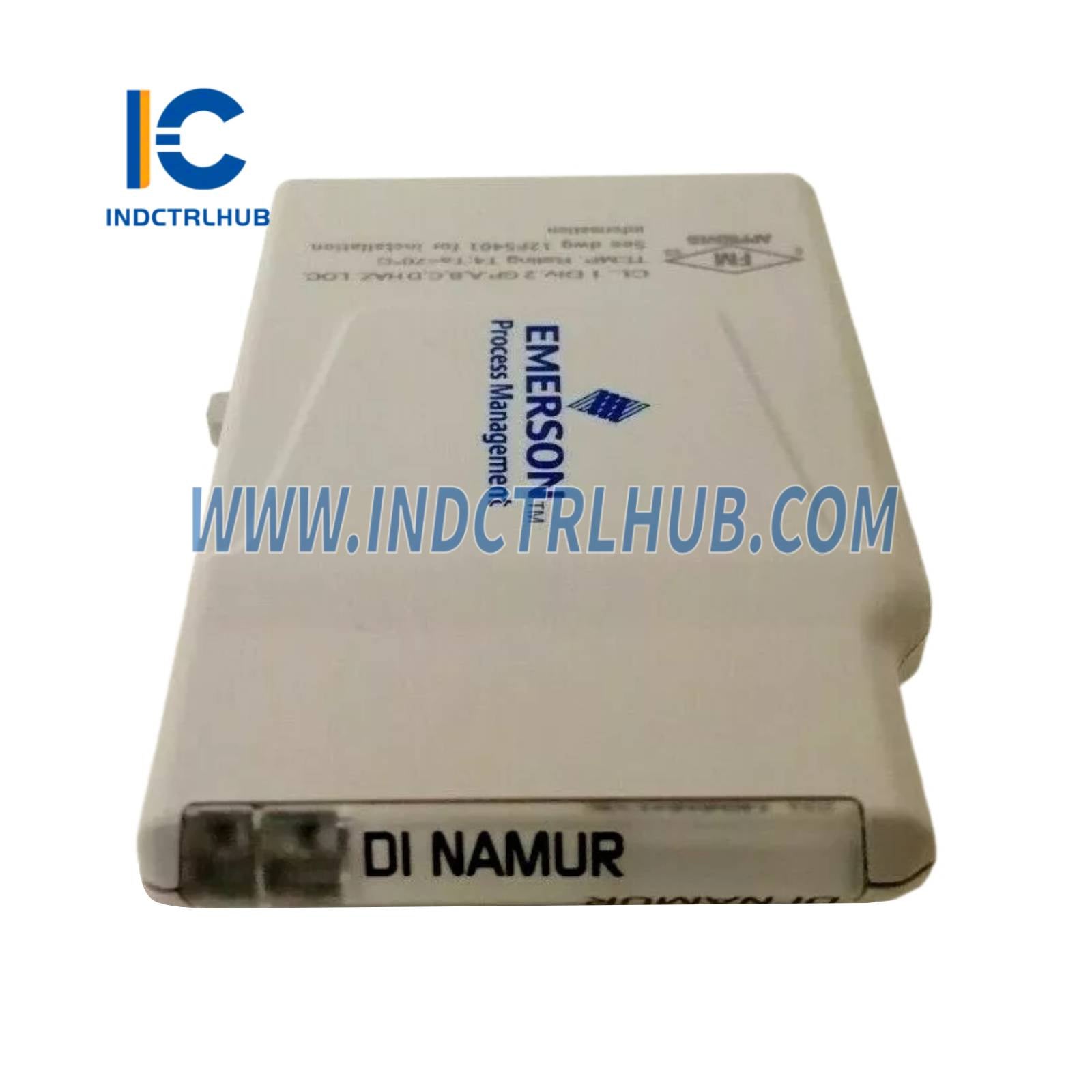

DI NAMUR CHARM – NAMUR yaqinlik sensorlari uchun raqamli kirish |
|
Ilova |
Jarayon boshqaruvi ilovalarida NAMUR-ga muvofiq yaqinlik kalitlari yoki sensorlaridan signallarni qabul qiladi. |
⚙️
Texnik xususiyatlar
|
Texnik xususiyatlar |
Tafsilotlar |
|---|---|
|
Kirish turi |
NAMUR (DIN EN 60947-5-6 ga muvofiq) |
|
Kirish signali |
NAMUR sensorlaridan raqamli kirish |
|
CHARM avtobus quvvati |
+6.3 VDC da 32 mA |
|
Maydon zanjiri quvvati |
+24 VDC da 16 mA |
|
Izolyatsiya |
Galvanik izolyatsiyalangan (maydon tizimga) |
|
Terminal blok kaliti |
1C |
🌡️
Atrof-muhit spetsifikatsiyalari
|
Shart |
Qiymat |
|---|---|
|
Ishlash harorati |
-40°C dan +70°C gacha |
|
Shok |
10 g, 11 ms uchun yarim sinus to'lqin |
|
Vibratsiya |
1 mm cho'qqidan cho'qqigacha (2–13.2 Hz); 0.7 g (13.2–150 Hz) |
|
Namlik |
5% dan 95% gacha namlik (kondensatsiyasiz) |
|
Havodagi ifloslantiruvchilar |
ISA-S71.04 –1985 G3 sinfi |
|
Himoya darajasi |
IP20 (CHARM bazasi o'rnatilgan holda) |
🧩
Integratsiya va Moslik
-
O'rnatish: DeltaV CHARM asos platalarida (masalan, SS3001 KL4103X1-BA1)
-
Tizim integratsiyasi: CIOC bilan (CHARM I/O kartasi, masalan, SE6504 KL2101X1-BB1)
-
Dasturiy ta'minot qo'llab-quvvatlashi: DeltaV v11 yoki undan yuqori
-
Konfiguratsiya: DeltaV Explorer yoki Control Studio orqali tortib tashlash
-
Kanal tayinlash: Har qanday boshqaruvchiga moslashuvchan xaritalash
✅
Qo'shimcha xususiyatlar
-
NAMUR sensorlari uchun maxsus ishlab chiqilgan, past darajadagi yaqinlik kaliti signallarini aniq aniqlashni ta'minlaydi.
-
Elektron Marshallingni qo'llab-quvvatlaydi, kanal darajasida aniqlik va moslashuvchan I/O tayinlash imkonini beradi.
-
To'liq qo'llab-quvvatlash bilan xavfli joylar uchun ideal, Zona 2/Class I Div 2 muhitlar.
-
Kirish holati va modul sog'lig'i uchun ichki diagnostika.
-
SIL reytingli SIS uchun mo'ljallanmagan (bunday ilovalar uchun LS seriyasi CHARM-larga qarang).
Agar sizga ushbu CHARM bilan NAMUR sensorlarini simlash bo'yicha yo'riqnoma yoki mos terminal blokini (masalan, SE4501, SE4502) tanlashda yordam kerak bo'lsa, menga xabar bering!
🔍
