Product Description
Umumiy Ma'lumot
|
Ishlab Chiqaruvchi |
Emerson |
|---|---|
|
Model/Qism Raqami |
5X00481G04 |
|
Tavsif |

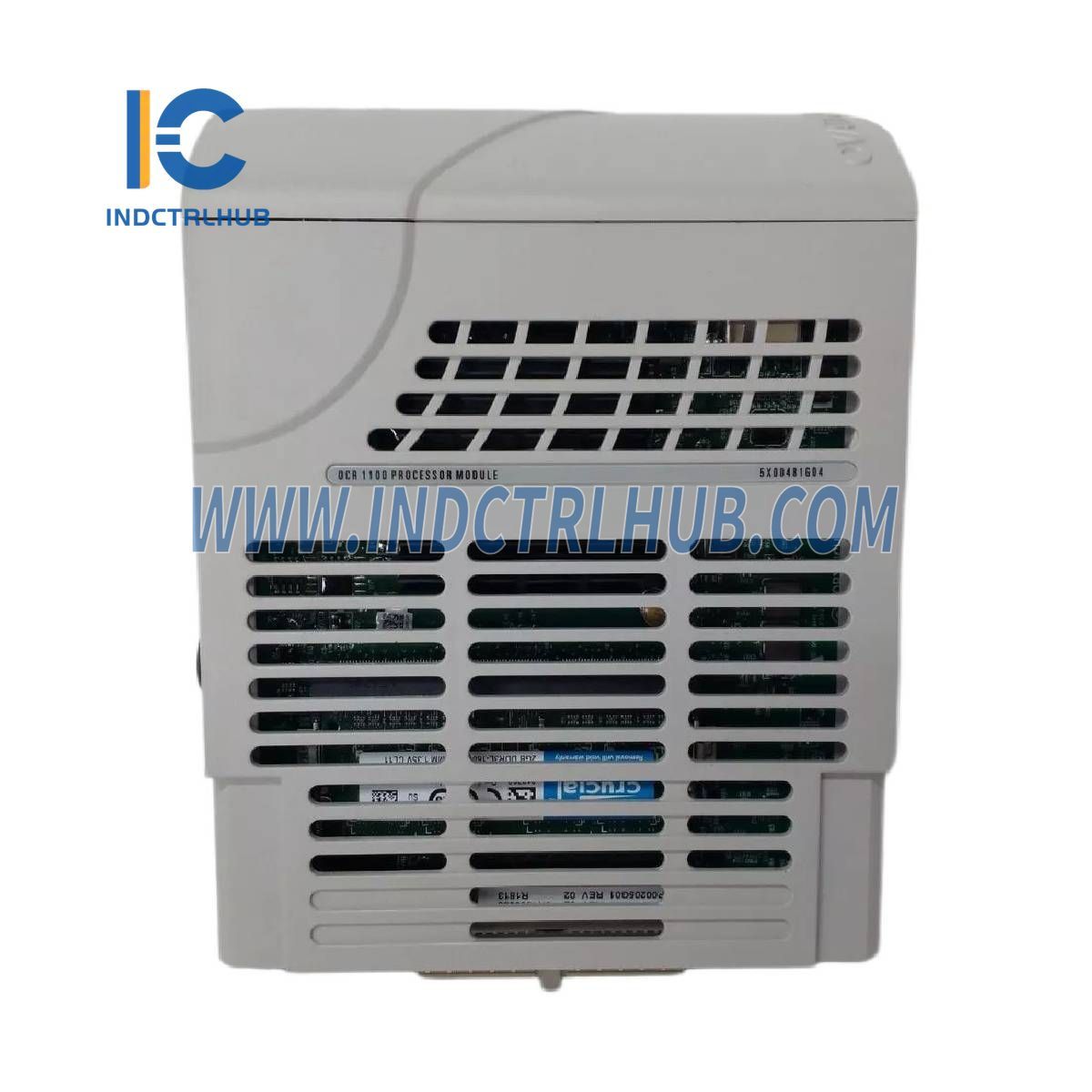

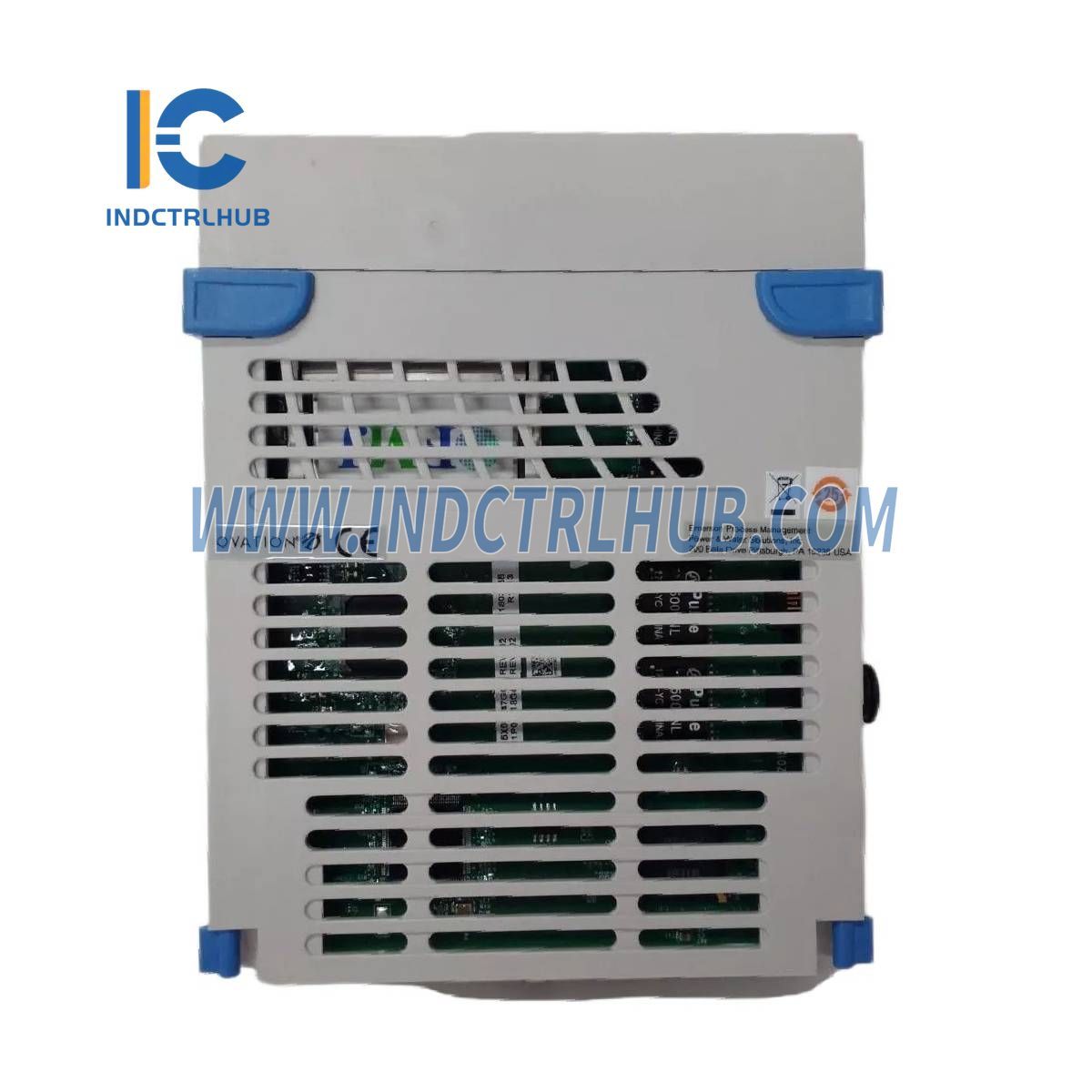

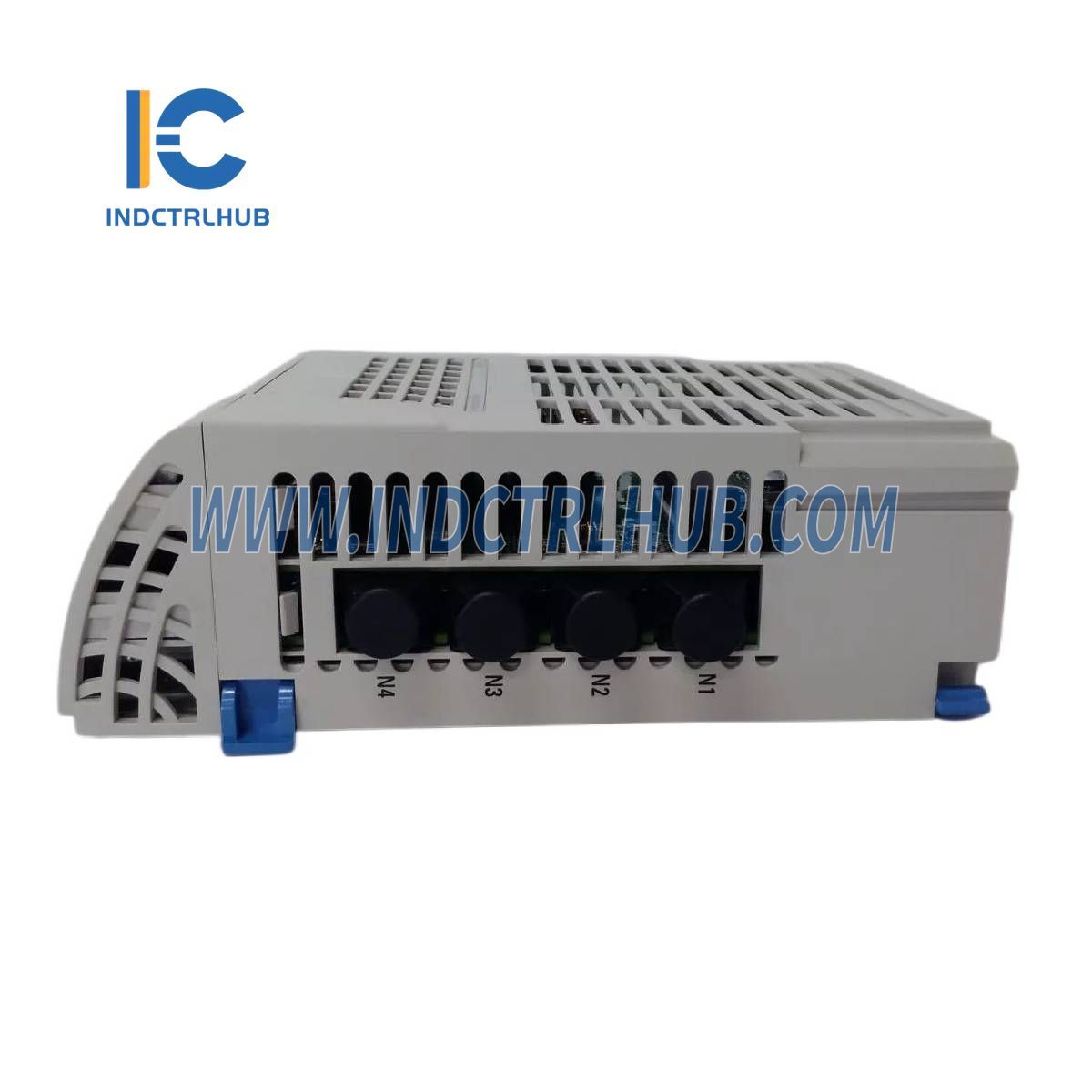

Ovation boshqaruvchisi CPU kartasi |
Ovation boshqaruvchisining texnik xususiyatlari
|
Atribut |
Qiymat |
|---|---|
|
Boshqaruvchi modeli |
OCR 1100 |
|
Shina Tuzilishi |
CompactPCI standarti |
|
Boshlangan Nuqtalar |
32,000 gacha nuqta |
|
Jarayon Nazorati Vazifalari |
Har biri turli tsikl ish tezligiga ega bo‘lgan 5 tagacha |
|
Nazorat Vazifasi Tsikli Ishlash Vaqti |
- Ikki oldindan belgilangan vazifa 1 s va 100 ms da - Uchta foydalanuvchi tomonidan belgilanishi mumkin bo‘lgan vazifalar (10 ms dan 30 s gacha, 10 ms qadam bilan) |
|
Protsessor Asosiy Tezligi |
1.1 GHz |
|
Xotira |
1 GB Flash & 256 MB RAM |
|
NIC portlari |
4 x 10/100 Mb Ethernet Ikki variant: (i) 4 x RJ45 yoki (ii) 1 x RJ45 + 3 SFP Fiber |
|
Ishlash harorati |
(i) 4 x RJ45: 0-50 °C (32-122 °F) (ii) 1 x RJ45 + 3 SFP Fiber: 0-60 °C (32-140 °F) |
|
Quvvat Talablari |
24 VDC, 40W |
|
Namlik |
0 - 95% namlik |
|
O'lchamlar |
20” K x 8” B x 7” Ch |
|
Sertifikatlar |
CE Mark (CE Mark shkafiga o'rnatilganda) |
|
BootROM |
Faqat OCR1100 |
|
Achilles Sertifikati |
1-daraja |
I/O Texnik xususiyatlari
|
Atribut |
Imkoniyat |
|---|---|
|
Mahalliy Ovation I/O |
Har birida 8 ta modul bo'lgan 16 tagacha mustaqil tarmoq (jami 128 modul) |
|
Mahalliy Q-Line I/O |
48 ta Q-line I/O kartalari bilan 1 ta tugun |
|
Kengaytirilgan Q-Line I/O |
48 ta Q-line I/O kartalari bilan 1 ta qo'shimcha tugun |
|
Uzoq tugun interfeysi |
Har biri 64 tagacha I/O modulini qo'llab-quvvatlaydigan 16 tagacha uzoq tugun interfeysi modullari |
|
Uzoqdan boshqariladigan Ovation I/O |
Har biri 64 tagacha I/O modulini qo'llab-quvvatlaydigan 8 tagacha tugun |
|
Uzoqdan boshqariladigan Q-Line I/O |
48 ta Q-line I/O kartalari bilan 8 tagacha tugun |
|
Aqlli Qurilma Imkoniyati |
Foundation™ Fieldbus, PROFIBUS, DeviceNet |
|
Virtual I/O imkoniyati |
Ethernet TCP/IP va standart protokollar |
|
Qo'llab-quvvatlanadigan protokollar |
Allen-Bradley PLCs DF-1, GE Mark V/VI GSM, Modbus/TCP, MHI turbina boshqaruvi, GE Genius I/O, Toshiba turbina boshqaruvi |
Shkaf spetsifikatsiyalari
|
Atribut |
Standart boshqaruvchi shkafi |
Kengaytirish shkafi |
|---|---|---|
|
O'lchami (B x K x Ch) |
79 x 24 x 24 dyuym (2006.6 x 609.6 x 609.6 mm) |
79 x 24 x 24 dyuym (2006.6 x 609.6 x 609.6 mm) |
|
Og'irligi (to'liq sozlangan) |
426.25 funt (191.81 kg) |
396.25 funt (178.31 kg) |
|
Ishlash atrof-muhit harorati |
0-50 °C (32-122 °F) (4 ta RJ45 portlari) 0-40 °C (32-104 °F) (1 ta RJ45, 3 ta SFP portlari) 0-60 °C (32-140 °F) |
0-50 °C (32-122 °F) (4 ta RJ45 portlari) 0-40 °C (32-104 °F) (1 ta RJ45, 3 ta SFP portlari) 0-60 °C (32-140 °F) |
|
Saqlash atrof-muhit harorati |
-40 dan 70 °C gacha (-40 dan 158 °F gacha) |
-40 dan 70 °C gacha (-40 dan 158 °F gacha) |
|
Ishlash namligi |
0 - 95% (Kondensatsiyasiz) |
0 - 95% (Kondensatsiyasiz) |
|
Saqlash namligi |
0 - 95% (Kondensatsiyasiz) |
0 - 95% (Kondensatsiyasiz) |
|
Sig'im |
Zaxira boshqaruvchilar, 32 ta I/O modullari, 2 ta quvvat manbalari |
Zaxira uskunalar uchun joy, 32 ta I/O modullari, 2 ta quvvat manbalari |
