Product Description
Mahsulot sharhi
| Parametr | Tafsilotlar |
|---|---|
| Mahsulot nomi | DeltaV SIS uchun 1.2m Oq Koaksial Uzaytirgich Kabeli |

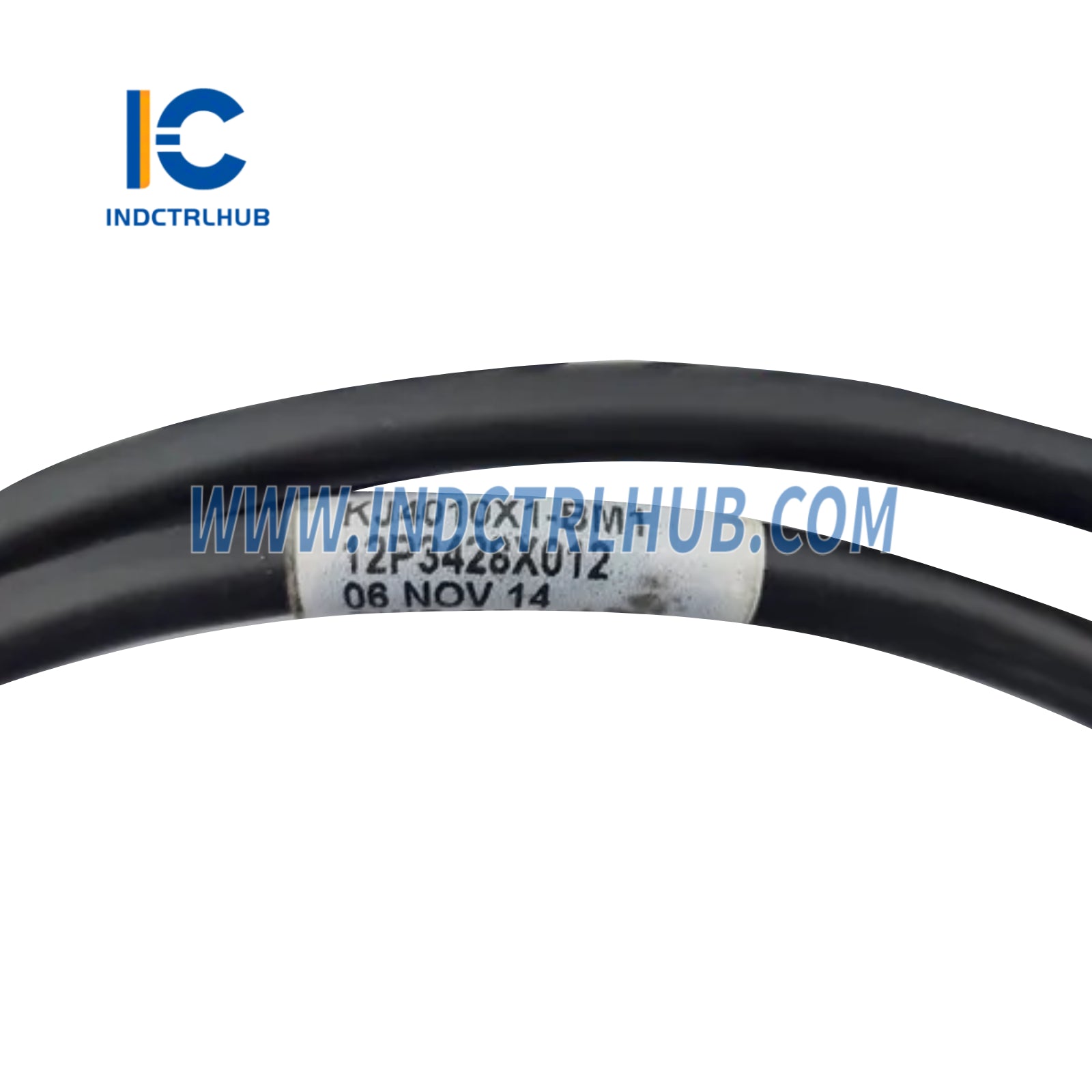

| Model Raqami | KJ4010X1-BM1 (12P3428X012 bilan bog'liq, taxminiy) |
| Kategoriya | DeltaV M-seriyasi I/O Subsystem Gorizontal Tashuvchilar - Zaxira qismlar |
| Funktsiya | Gorizontal tashuvchi konfiguratsiyalarida DeltaV SIS uchun zaxira xavfsizlik avtobusini kengaytiradi |
| Tizim mosligi | DeltaV M-seriyasi gorizontal tashuvchilar; SIS uchun juft 44-pin D-Shell ulanishlari bilan 1-Wide I/O Carrier Extender (chap/o'ng) talab qiladi |
Uskuna Texnik Xususiyatlari
| Texnik xususiyatlar | Qiymat |
|---|---|
| Kabel turi | Koaksial, oq |
| Uzunlik | 1.2 metr |
| Maqsad | DeltaV SIS uchun zaxira xavfsizlik avtobusini kengaytiradi |
| Ulanma | 1-Wide I/O Carrier Extender da 44-pin D-Shell ulanishlari (A va B, parallel) bilan mos keladi |
| Sig'im | DeltaV SIS uchun juft kabellar bilan nosozlikka chidamli konfiguratsiyani qo'llab-quvvatlaydi |
| Joriy reyting | Kabel uchun ko'rsatilmagan; bog'langan uzaytirgich maksimal 8 A orqa panel oqimini qo'llab-quvvatlaydi |
Atrof-muhit spetsifikatsiyalari
| Parametr | Qiymat |
|---|---|
| Ishlash harorati | -40 dan 70°C gacha (-40 dan 158°F gacha) |
| Saqlash harorati | -40 dan 85°C gacha (-40 dan 185°F gacha) |
| Nisbiy namlik | 5 dan 95% gacha, kondensatsiyasiz |
| Havodagi ifloslantiruvchilar | ISA-S71.04-1985 G3 sinfi, konformal qoplama |
| Shok | 11 ms uchun 10 g ½-sinus to‘lqini |
| Vibratsiya | 5 Gts dan 16 Gts gacha 1 mm cho'qqidan cho'qqigacha, 16 Gts dan 150 Gts gacha 0.5 g |
Sertifikatlar
| Standart | Tafsilotlar |
|---|---|
| CE | EMC: EN 61326-1 |
| FM (AQSh) | FM 3600, FM 3611 |
| CSA | CSA C22.2 No. 213, CSA C22.2 No. 61010-1 |
| ATEX | EN 60079-0, EN 60079-7, EN 60079-15 |
| Dengiz | IACS E10, ABS Dizayn Baholash Sertifikati, DNV Tur Tasdiqlash Sertifikati |
Xavfli hududlar uchun tasdiqlar
| Standart | Tafsilotlar |
|---|---|
| FM (AQSh) | I sinf, 2-bo'lim, A, B, C, D guruhlari, T4 |
| cFM (Kanada) | I sinf, 2-bo'lim, A, B, C, D guruhlari, T4 |
| ATEX | II 3G Ex nA IIC T4 Gc, II 3G Ex ec IIC T4 Gc |
Jismoniy va o'rnatish
| Parametr | Tafsilotlar |
|---|---|
| O'rnatish | T-turi DIN relsiga o'rnatilgan 1-Wide I/O Carrier Extender (Chap/O'ng) bilan ishlatiladi |
| O'rnatish turi | Nosozlikka chidamli SIS konfiguratsiyasi uchun uzatgichdagi 44-pinli D-Shell ulagichlariga (A yoki B) ulanadi |
| O'lchamlar (Uzatgich) | Balandligi: 16.5 sm (6.5 dyuym), Kengligi: 4.2 sm (1.7 dyuym), Chuqurligi: 3.1 sm (1.2 dyuym) |
| O‘rnatish eslatmalari | Xavfli hududlar uchun mos (I sinf, 2-bo'lim, 2-zona); o'rnatish ko'rsatmalariga rioya qiling (I sinf 2-bo'lim uchun 12P1293, 2-zona uchun 12P2046) |
Funktsional xususiyatlar
| Xususiyat |
|---|
| DeltaV SIS uchun redundant xavfsizlik avtobusini kengaytiradi, nosozlikka chidamli aloqa ta'minlaydi |
| Ikki kabelli tizimlarda oson aniqlash uchun oq koaksial kabel (qora kabel bilan juft, masalan, KJ4010X1-BL1) |
| 44-pinli D-Shell ikkita ulagichli 1-Wide I/O Carrier Extender (Chap/O'ng) bilan mos keladi |
| Redundant xavfsizlik avtobusini kengaytirish uchun DeltaV SIS Safety Logic Solvers ni qo'llab-quvvatlaydi |
| ATEX/IEC-Ex va FM/CSA sertifikatlari bilan xavfli hududlarda foydalanish uchun mo'ljallangan |
| Modulli dizayn I/O tashuvchilarini onlayn kengaytirishga imkon beradi |
| M-seriyali gorizontal tashuvchilar bilan integratsiyalangan, oson o'rnatish uchun plug-and-play |
Zaxira Qism Buyurtma Ma'lumotlari
| Tavsif | Model Raqami |
|---|---|
| DeltaV SIS uchun 1.2m oq Koaksial Uzatish Kabeli | KJ4010X1-BM1 |
