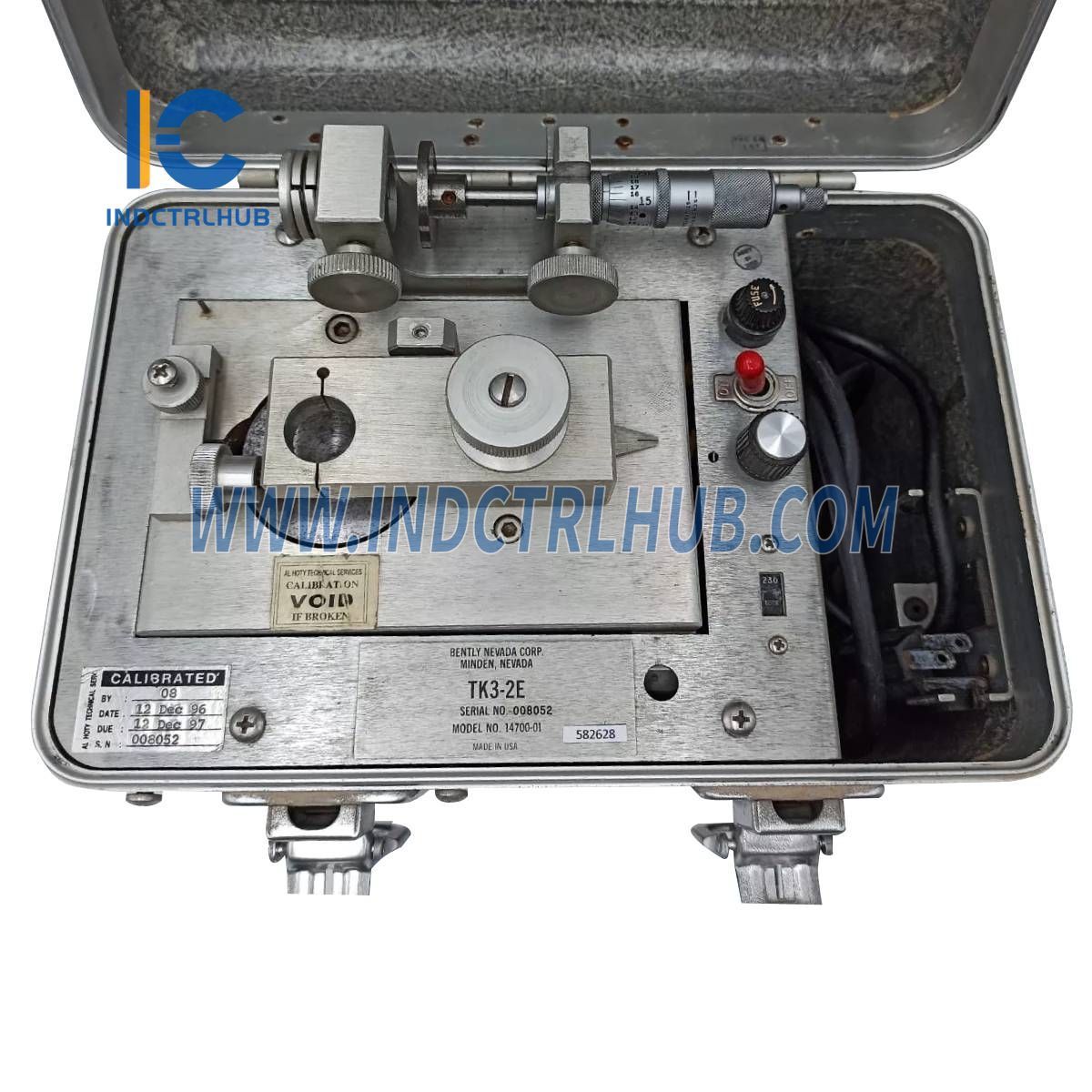

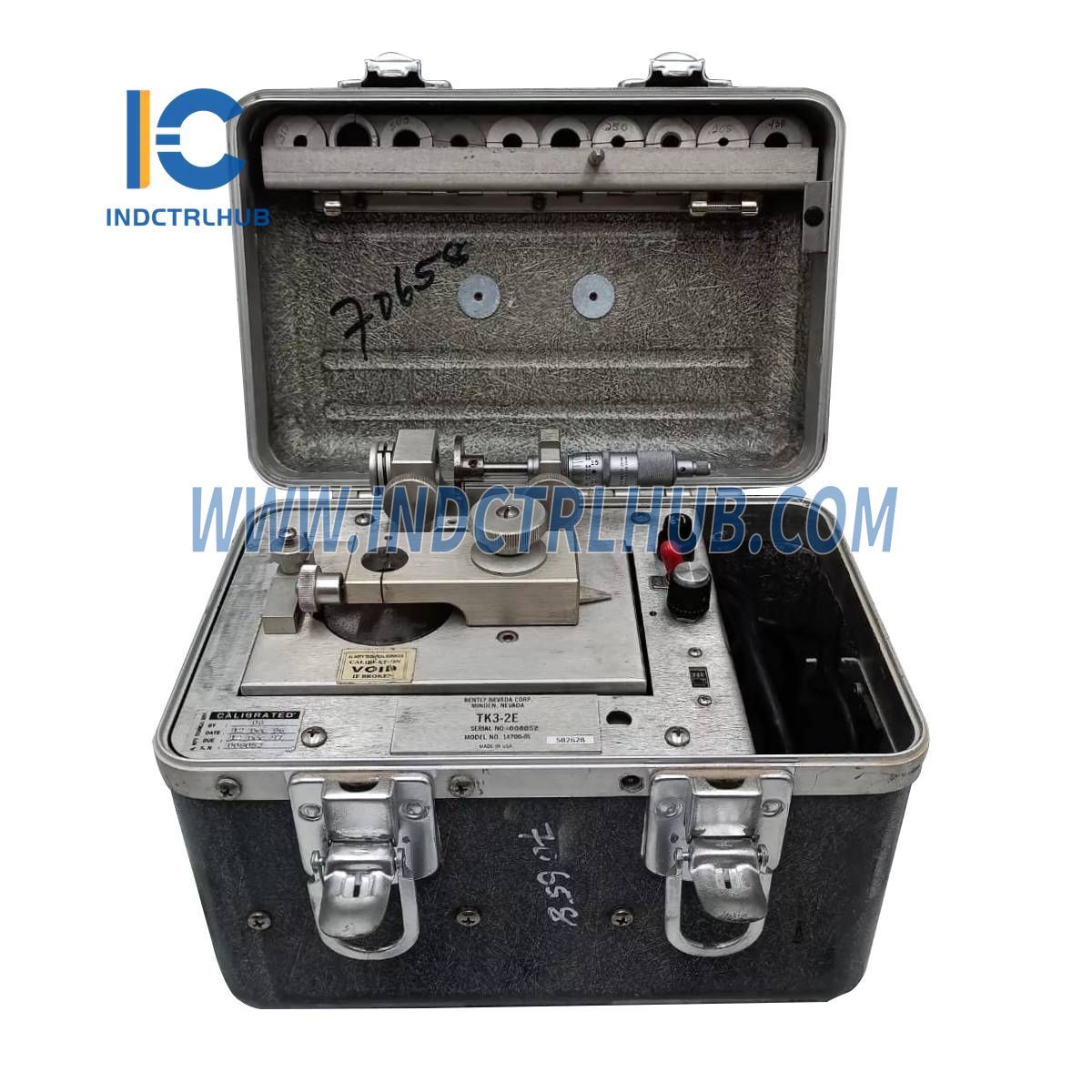

Bently Nevada TK3-2E KALIBROVKA ASBOBI

Mahsulot tafsilotlari

• Ishlab chiqaruvchi: Bently Nevada
• Model/qism raqami: TK3-2E
• Model turi: Kalibrlash asbobi

Umumiy Ko'rinish

TK3-2E va TK3-2G o'z-o'zini kalibrlash asboblari bo'lib, yaqinlik transduserlari (Proximitors) bilan ishlash uchun mo'ljallangan. Ushbu asboblar to'g'ri quvvat ulanishlarini talab qiladi. TK3-2E 115/230 Vac da ishlaydi va foydalanuvchilar kalitni to'g'ri o'rnatganligiga ishonch hosil qilishlari kerak, aks holda sxema shikastlanishi mumkin. TK3-2G esa ehtiyotkorlik bilan ishlatilishi kerak, chunki u moy to'kilmasligi uchun tik holatda saqlanishi zarur.

Tavsiya etilgan texnik xizmat uskunalari

• Raqamli multimeter (4-1/2 raqamli)
• O'silloskop
• Quvvat manbai
• Prob va uzaytirish kabellari

Texnik xizmat ko'rsatish uchun minimal spetsifikatsiyalar

• Multimeter: 1 megaom kirish qarshiligi, 100 Voltgacha AC volt, 100 Voltgacha DC volt, 200 milliampergacha DC tok, 1 megaomgacha qarshilik.
• O'silloskop: 10 Volt cho'qqidan cho'qqigacha, doimiy tokdan 1 MHz gacha chastota diapazoni.
• Quvvat manbai: -18V yoki -24 Vdc chiqishi, ishlatilayotgan Proximitorga qarab kamida 30 mA minimal chiqish oqimiga ega.

Kalibrlash uskunalari

• Raqamli multimeter: HP 3465A/B (DMM)
• Oskilloskop: Tektronix Model 5110
• Problar/uzaytirish kabellari: BNC

Texnik xususiyatlar

Quvvat

• TK3-2E: 95 dan 125 Vac gacha, 50 dan 60 Hz gacha, maksimal 1 amp
• TK3-2G: 190 dan 250 Vac gacha, 50 dan 60 Hz gacha, maksimal 1 amp
• Havo bosimi: 40 dan 90 psi gacha @ 15 Std cfm maksimal (2.76 x 10⁵ dan 6.21 x 10⁵ N/m² gacha @ 26 standart kub metr/soat)

Korpus

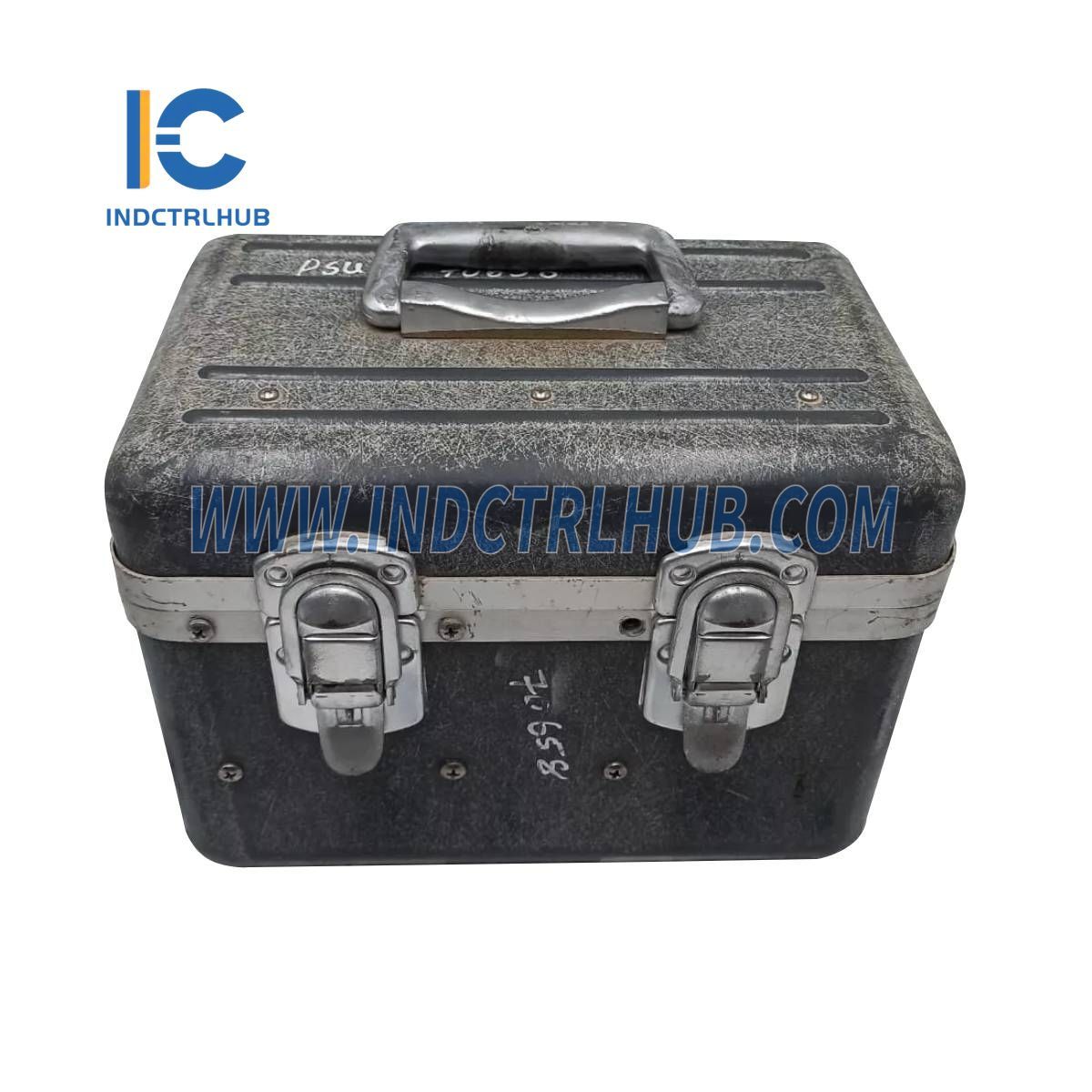

• Material: Yuqori ta'sirga chidamli plastik ko'chma sumka.

O‘lchamlar (umumiy)

• Balandlik: 8-1/2 dyuym (216 mm)
• Kenglik: 7-1/4 dyuym (184 mm)
• Uzunlik: 11-1/4 dyuym (286 mm)

Boshqaruvlar

• Vobulyator tezligi
• Vibratsiya amplitudasi YOQ/O‘CHIR (TK3-2E)
• Yog' tomchilash tezligini sozlash (TK3-2G)

Prob adapterlari (tanasi diametri)

• Dyuym: 0.205, 0.250, 0.312, 0.323, 0.375, 0.437, 0.500, 0.562, 0.625, 0.675
• Millimetrlar: 5.2, 6.4, 7.9, 8.2, 9.5, 11.1, 12.7, 14.3, 15.9, 17.1
• Adaptersiz prob: 0.750 dyuym (19.0 mm)

Maqsadli Material

• Tavsiya etilgan Material: 4140 po'lat

Vobulyator (Tezlik)

• TK3-2E: 10,000 rpm ±2,500 rpm (ortiqcha belgilangan tarmoq kuchlanishi oralig'i)
• TK3-2G: 5,000 rpm (ortiqcha belgilangan havo bosimi oralig'i)

Vibratsiya Amplitudasi Oralig'i

• 2 mil dan 10 mil gacha (50 µm dan 254 µm gacha) cho'qqidan cho'qqigacha

Asosiy Eslatmalar

• TK3-2E yanada qattiqroq vazifalar uchun mo'ljallangan bo'lib, TK3-2G ga nisbatan yuqori tezliklar va biroz qat'iyroq tarmoq kuchlanishi talablariga ega.
• TK3-2G yog' tomchilash tezligini sozlash xususiyatiga ega bo'lib, bu nazorat qilinadigan moylashni talab qiladigan maxsus ilovalar uchun muhimdir.
