Product Description
Mahsulot tafsilotlari
| Ishlab chiqaruvchi |
Bently Nevada |
| Seriya |
3500/50M |
| Model/Qism raqami |
133388-02 |
| Model turi |
Tachometr Moduli |
Tavsif
3500/50M Takometr Moduli 2-kanalli modul bo'lib, quyidagilar uchun mo'ljallangan:
- Yaqinlik probkalari yoki magnit qabul qiluvchilardan kirishni qabul qiling.
- Shaft aylanish tezligini, rotor tezlanishini yoki rotor yo'nalishini o'lchang.
- Ushbu o'lchovlarni foydalanuvchi tomonidan dasturlashtiriladigan signal sozlamalari bilan solishtiring va buzilganida signal hosil qiling.
Texnik xususiyatlar
Kirishlar
| Parametr |
Tafsilotlar |
| Signal turi |
Yaqinlik probkalari yoki magnit qabul qiluvchilardan ikki transduser signaligacha. |
Chiqishlar

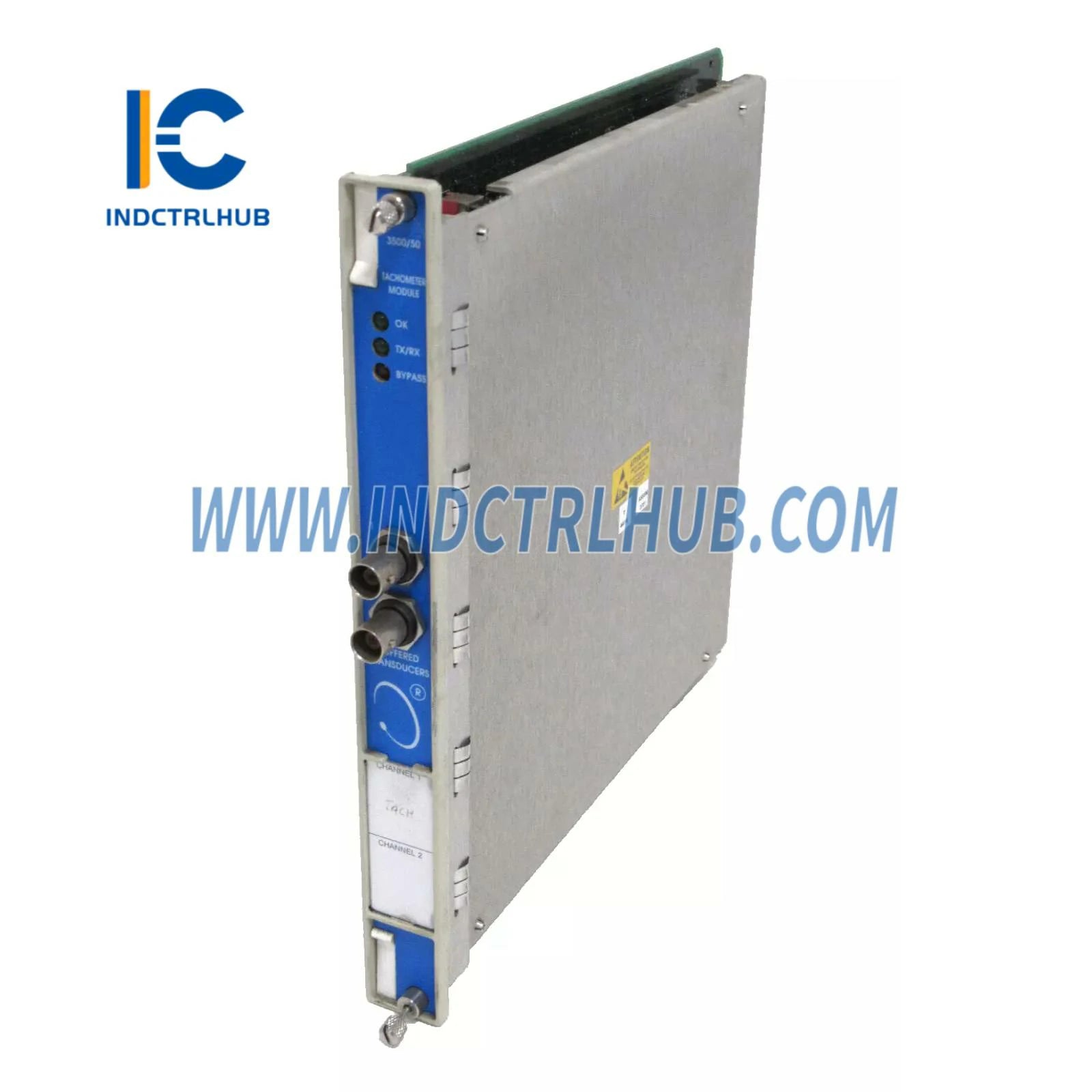

| Old panel LEDlari |
Funktsiya |
| OK LEDi |
Modul to‘g‘ri ishlayotganligini bildiradi. |
| TX/RX LEDi |
3500 shkafidagi boshqa modullar bilan aloqa mavjudligini bildiradi. |
| Bypass LEDi |
Modul Bypass rejimida ekanligini ko‘rsatadi. |
Signalni shartlash
| Parametr |
Tafsilotlar |
| Tezlik kirishi |
Rotor tezlanishi va nol tezlik uchun 1 dan 255 voqea/aylanishgacha qo‘llab-quvvatlaydi. |
| To‘liq o‘lcham oralig‘i |
0.0039 dan 255 voqea/aylanishgacha; maksimal 99,999 rpm. |
| Tezlik diapazoni |
- Yaqinlik Transduserlari: Minimal 0.0167 Hz (1 rpm uchun 1 voqea/aylanish).
- Passiv Magnit Qabul qiluvchilar: Minimal 3.3 Hz. |
| Maksimal kirish chastotasi |
20 kHz |
| Aniqlik |
- 100 rpm dan kam = ±0.1 rpm
- 100 dan 10,000 rpm gacha = ±1 rpm
- 10,000 dan 99,999 rpm gacha = haqiqiy shaft tezligining ±0.01%. |
Jismoniy Texnik Tavsiflar
| Komponent |
O'lchamlar (B x K x Ch) |
Og'irlik |
| Monitor moduli |
241.3 mm x 24.4 mm x 241.8 mm |
0.82 kg (1.8 lb) |
| I/O modullari (to'siqsiz) |
241.3 mm x 24.4 mm x 99.1 mm |
0.20 kg (0.44 lb) |
Atrof-muhit chegaralari
| Parametr |
Tafsilotlar |
| Ishlash harorati |
-30°C dan +65°C gacha (-22°F dan +150°F gacha). |
| Saqlash harorati |
-40°C dan +85°C gacha (-40°F dan +185°F gacha). |
| Namlik |
95%, kondensatsiyasiz. |
Buyurtma Ma'lumotlari
| Qism raqami |
3500/50-AA-BB |
| A: I/O Modul Turi |
|
| 01 |
Ichki tugatishlar bilan I/O moduli. |
| 02 |
Tashqi tugatishlar bilan I/O moduli. |
| 04 |
Ichki to'siqlar va ichki tugatishlar bilan I/O moduli. |
| B: Xavfli Hudud Tasdiqlanishi |
|
| 00 |
Yo'q. |
| 01 |
cNRTLus (1-sinf, 2-bo'lim). |
| 02 |
ATEX/IECEx/CSA (1-sinf, 2-zona). |
