Product Description
Mahsulot sharhi

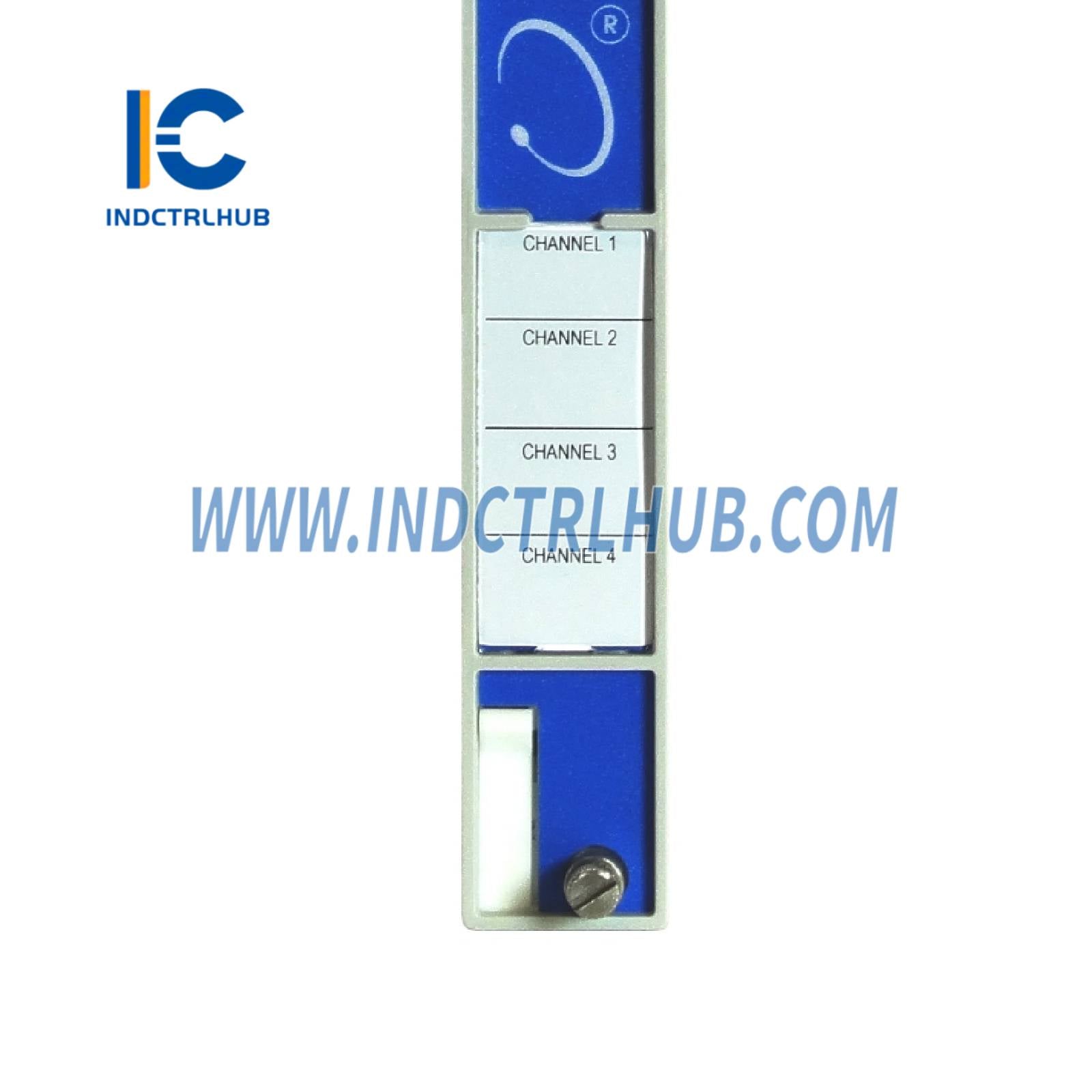

| Parametr | Tafsilotlar |
|---|---|
| Qism raqami | 3500/46-03-00 |
| Zaxira Qism Raqami | 176449-06 |
| Mahsulot nomi | 3500/46M Gidro Monitor, ichki terminatsiyalarga ega multimodal Prox/Velom I/O moduli |
| Tizim mosligi | 3500 Mexanika Himoya Tizimi |
Konfiguratsiya parametrlari
| Parametr | Qiymat |
|---|---|
| I/O Modul Turi | Ichki terminatsiyalarga ega multimodal Prox/Velom I/O moduli (03) |
| Xavfli Hududni Tasdiqlash Varianti | Yo'q (00) |
Kirishlar
| Parametr | Qiymat |
|---|---|
| Signal | 1 dan 4 gacha yaqinlik, havo yoriq, tezlik yoki tezlanish sensor signallarini qabul qiladi |
| Quvvat iste'moli | Odatda 7.7 Vatt |
| Kirish qarshiligi | Multimodal Prox/Velom I/O: Prox/Accel uchun 10 kΩ, Velomitor uchun 3.5 MΩ |
Sezuvchanlik
| Parametr | Qiymat |
|---|---|
| Gidro Radial Vibratsiya va Ko'p rejimli Gidro RV | 0.79 mV/μm (20 mV/mil), 3.94 mV/μm (100 mV/mil) yoki 7.87 mV/μm (200 mV/mil) |
| Gidro Havo Bo'shlig'i va Ko'p rejimli Havo Bo'shlig'i | 0.20 mV/μm (5 mV/mil), 0.22 mV/μm (5.6 mV/mil), 0.49 mV/μm (12.5 mV/mil) yoki 0.55 mV/μm (14 mV/mil) |
| Gidro tezlik va multimodal gidro tezlik | 20 mV/mm/s (508 mV/in/s) |
| Gidro itarish va multimodal itarish | 3.94 mV/μm (100 mV/mil), 7.87 mV/μm (200 mV/mil) yoki 11.22 mV/μm (285 mV/mil) |
| Gidro tezlanish va multimodal tezlanish | 1.02 mV/m/s² (10 mV/g) yoki 2.55 mV/m/s² (25 mV/g) |
| Gidro stator oxirgi o'rami (SEW) | 10.19 mV/m/s² (100 mV/g) |
| Multimodal Hydro Dinamik bosim | Bently Nevada 350300 Dinamik Bosim Sensorining ma'lumot varag'iga murojaat qiling (110M4613) |
Chiqishlar
| Parametr | Qiymat |
|---|---|

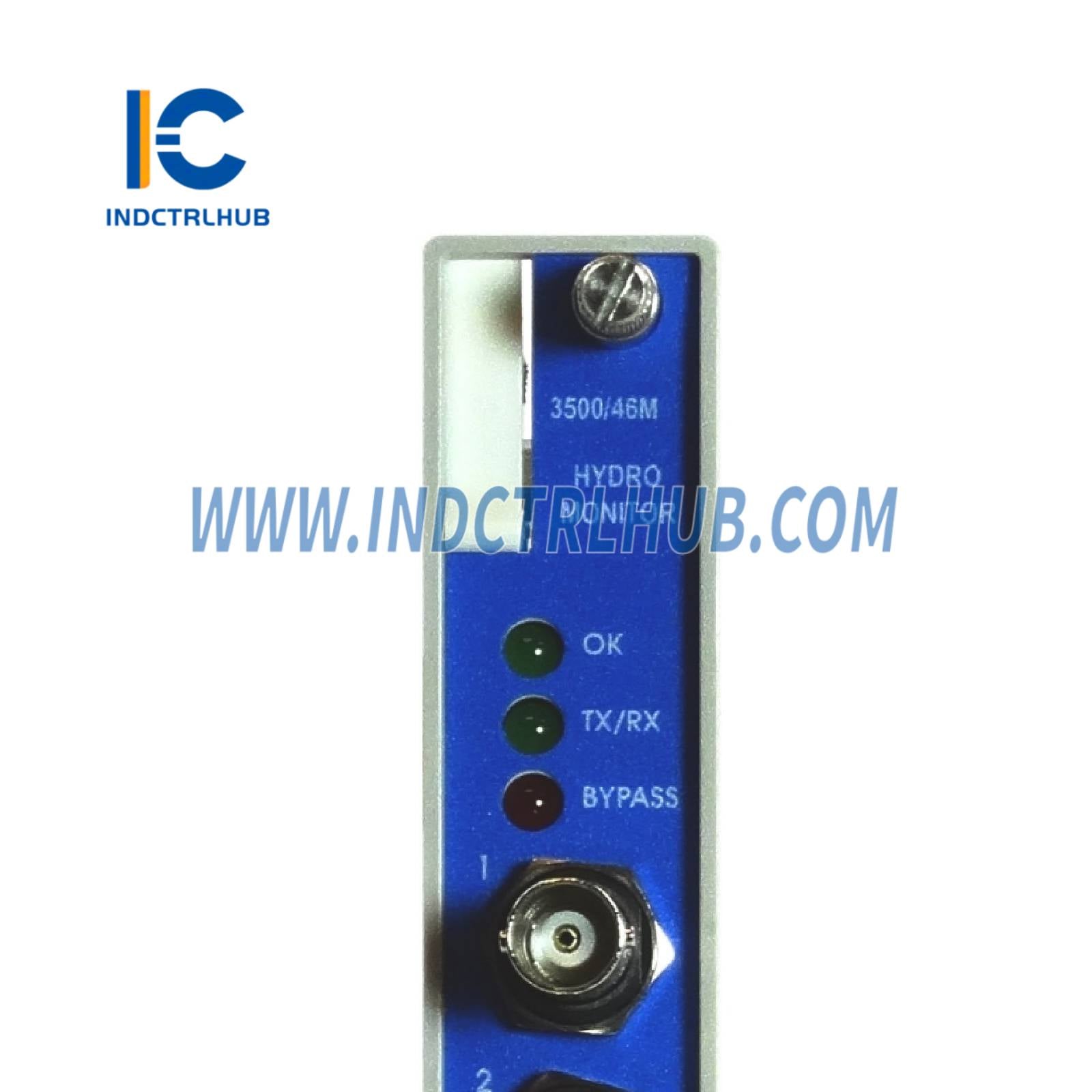

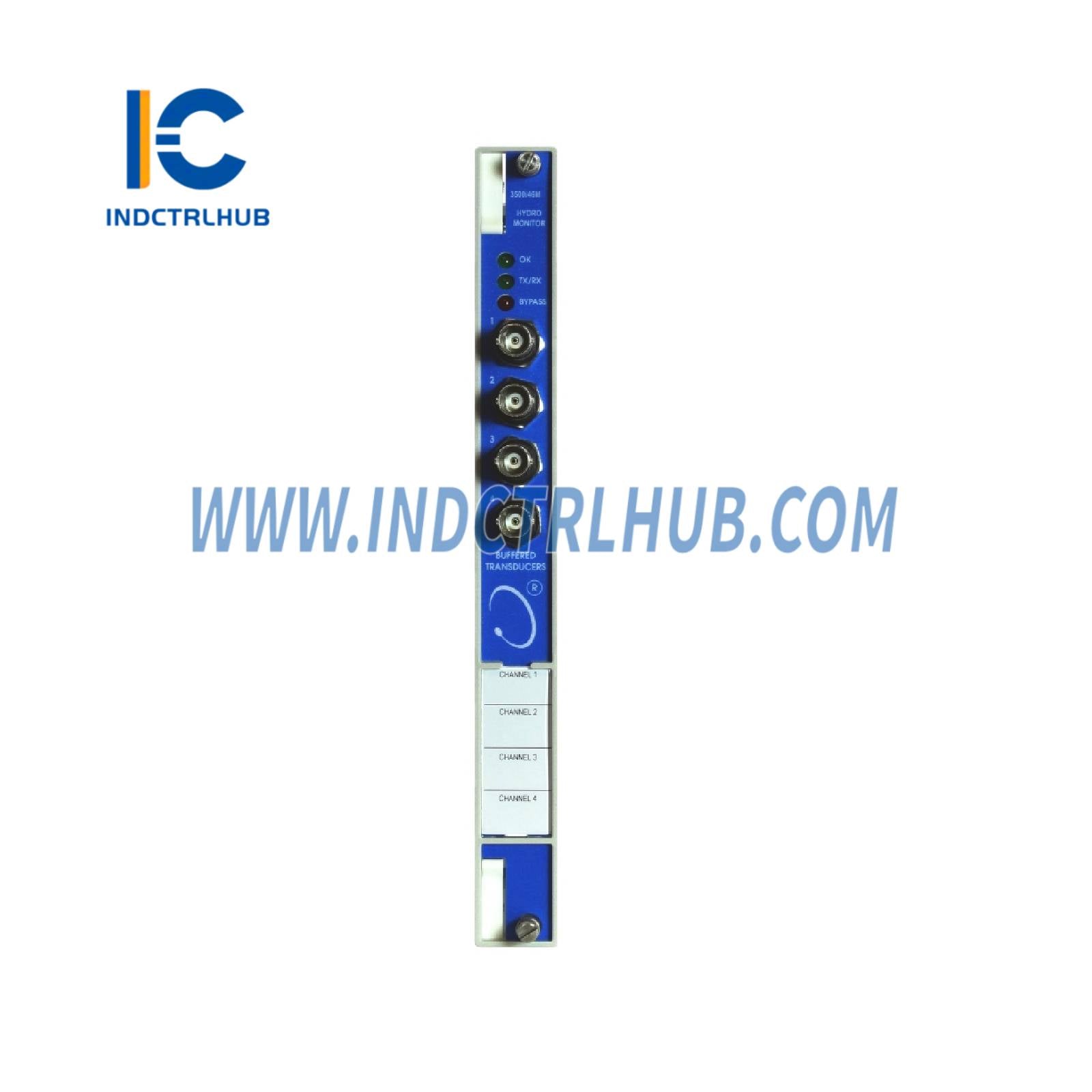

| Old panel LEDlari | OK LED: To'g'ri ishlashni ko'rsatadi; TX/RX LED: Boshqa modullar bilan aloqa mavjudligini bildiradi; Bypass LED: Bypass rejimini ko'rsatadi |

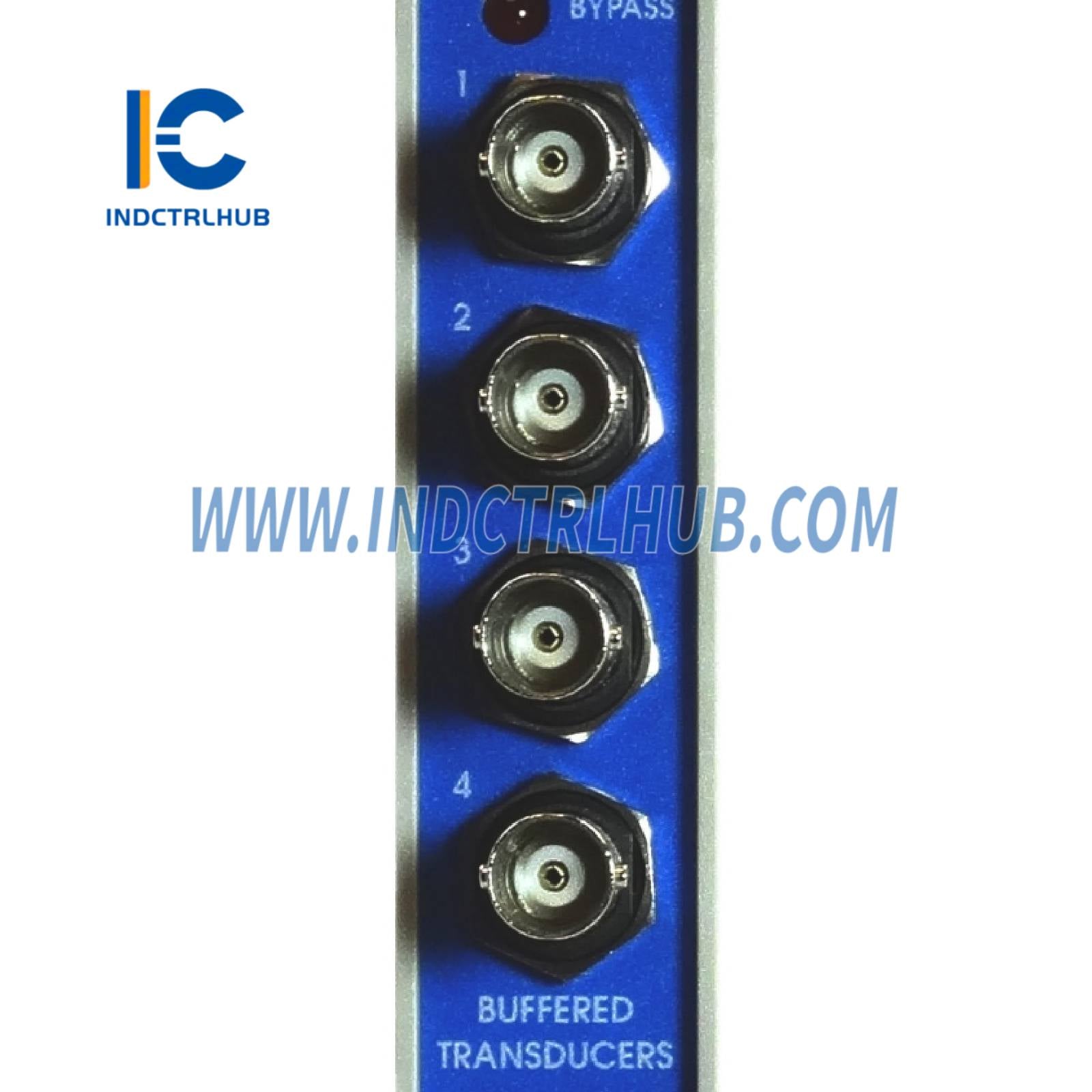

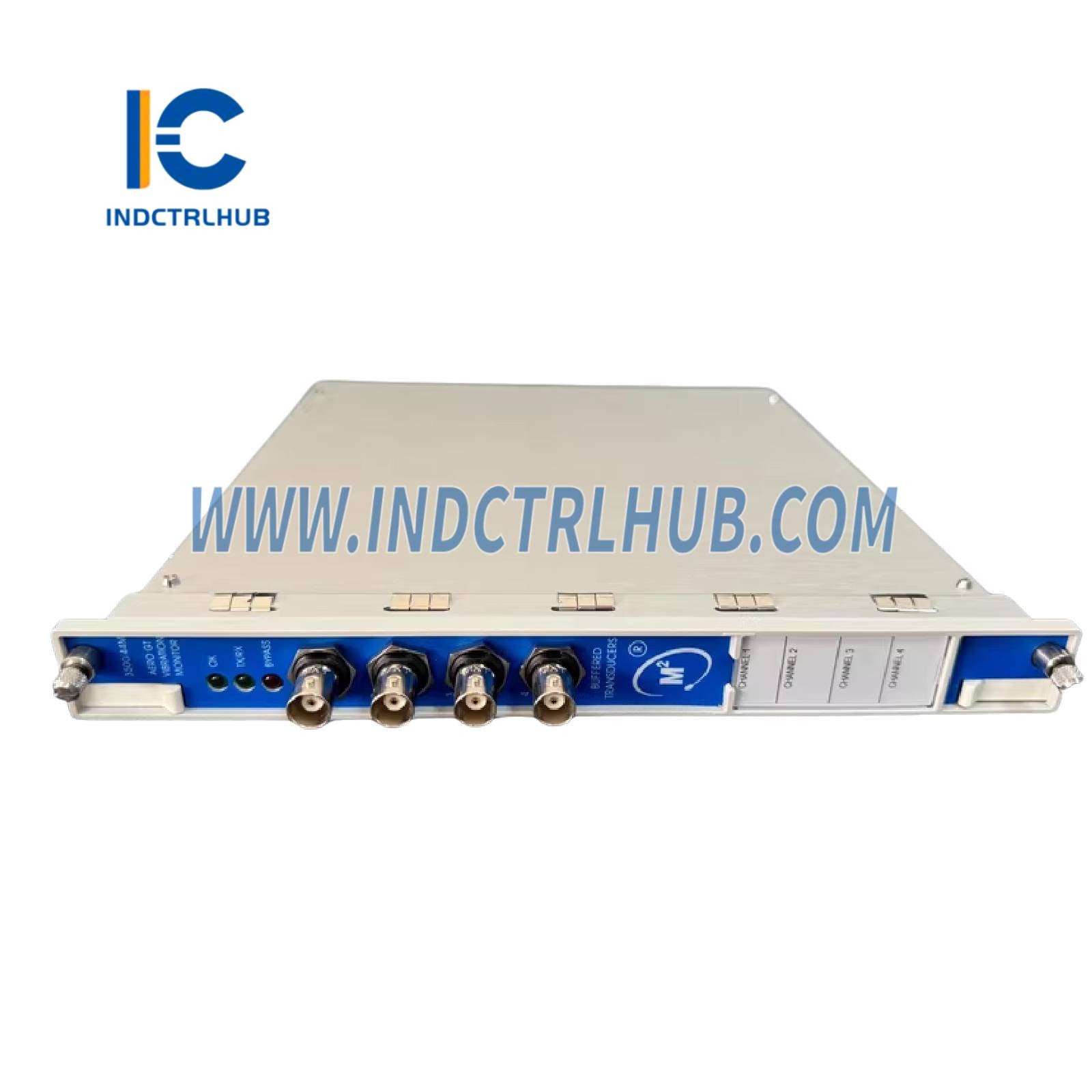

| Bufirlangan Transduser Chiqishlari | Har bir kanal uchun old tomonda bitta koaksial ulanish, qisqa tutashuvdan himoyalangan |
| Chiqish Qarshiligi | 550 Ω |
| Transduser Quvvat Ta'minoti | Ko'p rejimli Prox/Velom I/O: -23 Vdc nominal, maksimal 43 mA |
| Yozuvchi | +4 dan +20 mA gacha, monitor to'liq diapazoniga proporsional, har kanal uchun bitta chiqish, qisqa tutashuvdan himoyalangan |
| Kuchlanish Moslashuvi (Joriy Chiqish) | Yuk bo'ylab 0 dan +12 Vdc gacha diapazon, yuk qarshiligi 0 dan 600 Ω gacha |
| Aniqlik | Har bir bit uchun 0,3662 μA, xona haroratida ±0,25% xato, harorat oralig'ida ±0,7% xato, yangilanish tezligi ≤100 ms |
Signalni shartlash
| Parametr | Qiymat |
|---|---|
| Gidro Radial Vibratsiya va Ko'p rejimli Gidro RV | IX va NX vektor filtri: Doimiy Q Filtri, to'xtash zonasida minimal rad etish -50 dB; NX dagi N qiymati 2 dan 20 gacha (25 cpm dan 1,500 cpm gacha) yoki 2 dan 50 gacha (25 cpm dan 600 cpm gacha) tanlanadi; Kompozit: NX amplitudasi nol pozitsiyadan bo'shliqdagi foiz o'zgarishi bilan ko'paytiriladi, shear pin nosozligini aniqlash uchun |
| Gidro Havo Bo'shlig'i va Ko'p rejimli Havo Bo'shlig'i | IX va 2X vektor filtri: Doimiy Q Filtri, to'xtash zonasida minimal rad etish -51 dB; Past Rejim: 60 dan 6,000 gacha cpm; Yuqori Rejim: 60 dan 24,600 gacha cpm; Havo Bo'shlig'i tashqari barcha qiymatlar 1 dan 200 gacha pol/s uchun amal qiladi |
| Filtr Sifati | Yuquri o'tkazgich: 4-pol (80 dB/decade, 24 dB/octave); Past o'tkazgich: 2-pol (40 dB/decade, 12 dB/octave) |
Aniqlik
| Parametr | Qiymat |
|---|---|
| To'g'ridan-to'g'ri va Bo'shliq | To'liq diapazon tipik qiymatining ±0,33%, maksimal ±1% |
| IX va NX | To'liq diapazon tipik qiymatining ±0,33%, maksimal ±1% IX, maksimal ±3% NX |
| O'rtacha, Minimal, Maksimal Havo Bo'shlig'i | To'liq diapazon tipik qiymatining ±0,33%, maksimal ±1% |
| Gidro tezlik to'g'ridan-to'g'ri | To'liq diapazon tipik qiymatining ±0,33%, maksimal ±1% |
| Gidro Tezlanish To'g'ridan-to'g'ri | To'liq diapazon maksimal qiymatining ±1% (Cho'qqi), to'liq diapazon maksimal qiymatining ±2% (RMS) |
| Gidro Dinamik Bosim Statik Bosim | To'liq diapazon maksimal qiymatining ±0,87% |
Tezlik javobi
| Parametr | Qiymat |
|---|---|
| Gidro tezlik biasi | Past rejim: -3 dB da 0.02 Hz; Yuqori rejim: -3 dB da 0.07 Hz |
| Gidro tezlik to'g'ridan-to'g'ri | Past rejim: 0.1875 dan 343.75 Hz gacha, -3 dB; Yuqori rejim: 0.75 dan 1375 Hz gacha, -3 dB |
| Gidro tezlanish biasi | Past o'tkazuvchi filtr, -3 dB da 0.01 Hz |
| Gidro tezlanish Not OK filtri | Past o'tkazuvchi filtr, -3 dB da 2400 Hz |
| Gidro tezlanish 1X filtri | Doimiy Q filtri, to'xtash zonasida minimal rad etish -51 dB, 60 cpm dan 60,000 cpm gacha amal qiladi |
| Ko'p rejimli tezlatish | Integratsiyalanmagan: RMS 10 dan 30,000 Hz gacha, Peak 3 dan 30,000 Hz gacha; Integratsiyalangan: RMS 10 dan 20,000 Hz gacha, Peak 3 dan 20,000 Hz gacha |
| Gidro stator oxirgi o'rami qutb o'tishi | 2x tarmoq chastotasi (100 Hz yoki 120 Hz), Doimiy Q filtri (Q=20), to'xtash zonasida minimal rad etish -60 dB |
Signalalar
| Parametr | Qiymat |
|---|---|
| Signalizatsiya sozlamalari | Har bir o'lchangan qiymat uchun to'liq diapazonning 0 dan 100% gacha sozlanishi, transduser diapazoni bilan cheklangan; Har bir faol statik qiymat uchun ogohlantirish, har qanday ikki faol statik qiymat uchun xavf |
| Signal aniqligi | Kerakli qiymatning 0.13% ichida |
| Signal vaqti kechikishlari | Ogohlantirish: 1 dan 400 sekundgacha bir soniyalik intervalda; Xavf: 1 dan 400 sekundgacha bir soniyalik intervalda; Ko'p rejimli kanallar: har bir o'lchangan qiymat uchun kechikishlar va signal chegaralari o'rnatilgan; Standart kanallar: har bir kanal uchun bitta ogohlantirish va xavf kechikishi |
O'lchangan O'zgaruvchilar
| Parametr | Qiymat |
|---|---|
| Gidro radial tebranish | To'g'ridan-to'g'ri, Gap, 1X Amplituda, 1X Fazali kechikish, NX Amplituda, NX Fazali kechikish, 1X Amplituda emas, Kompozit Amplituda |
| Ko'p rejimli gidro RV | To'g'ridan-to'g'ri, Bo'shliq, 1X amplitudasi, 1X faza kechikishi, NX amplitudasi, NX faza kechikishi, 1X amplitudasi emas, Kompozit amplituda, Rejim |
| Gidro havo bo'shlig'i | O'rtacha havo bo'shlig'i, Zudlik bilan havo bo'shlig'i, Minimal havo bo'shlig'i, Maksimal havo bo'shlig'i, Minimal havo bo'shlig'i qutb raqami, Maksimal havo bo'shlig'i qutb raqami |
| Ko'p rejimli havo bo'shlig'i | O'rtacha havo bo'shlig'i, Zudlik bilan havo bo'shlig'i, Minimal havo bo'shlig'i, Maksimal havo bo'shlig'i, Minimal havo bo'shlig'i qutb raqami, Maksimal havo bo'shlig'i qutb raqami, Rejim |
| Gidro tezligi | To'g'ridan-to'g'ri, Bias, 1X amplitudasi, 1X faza kechikishi, 2X amplitudasi, 2X faza kechikishi |
| Ko'p rejimli gidro tezligi | To'g'ridan-to'g'ri, Bias, 1X amplitudasi, 1X faza kechikishi, 2X amplitudasi, 2X faza kechikishi, Rejim |
| Gidro itarish | To'g'ridan-to'g'ri, Bo'shliq |
| Ko'p rejimli itarish | To'g'ridan-to'g'ri, Bo'shliq, Rejim |
| Gidro tezlatish | To'g'ridan-to'g'ri, 1X amplitudasi, 2X amplitudasi, 1X faza kechikishi, 2X faza kechikishi |
| Ko'p rejimli tezlatish | To'g'ridan-to'g'ri, 1X amplitudasi, 2X amplitudasi, 1X faza kechikishi, 2X faza kechikishi, Rejim |
| Gidro stator oxirgi o'rami | To'g'ridan-to'g'ri, Pol o'tkazish amplitudasi, To'g'ridan-to'g'ri natija, Pol o'tkazish natijasi |
| Multimodal Hydro Dinamik bosim | To'g'ridan-to'g'ri, Statik bosim, 1X amplituda, 2X amplituda, 1X faza kechikishi, 2X faza kechikishi, Rejim |
Jismoniy
| Parametr | Qiymat |
|---|---|
| Monitor modulining o'lchamlari (Balandlik x Kenglik x Chuqurlik) | 241,3 mm x 24,4 mm x 241,8 mm (9,50 in x 0,96 in x 9,52 in) |
| Monitor modulining og'irligi | 0,91 kg (2,0 funt) |
| I/O Modul O'lchamlari (Balandlik x Kenglik x Chuqurlik) | 241.3 mm x 24.4 mm x 99.1 mm (9.50 dyuym x 0.96 dyuym x 3.90 dyuym) |
| I/O Modulining vazni | 0.20 kg (0.44 funt) |
Rack uchun joy talablari
| Parametr | Qiymat |
|---|---|
| Monitor moduli | 1 toʻliq balandlikdagi old slot |
| I/O Modullari | 1 to'liq balandlikdagi orqa slot |
Fayrmvér va dasturiy ta'minot talablari
| Parametr | Qiymat |
|---|---|
| 3500/46M Firmware versiyasi | Multimodal Hydro RV, Havo oraliği, Tezlik, Itarish, Tezlanish: 2.40; Hydro Stator End Winding: 4.10; Multimodal Hydro Dinamik bosim: 4.21 |
| 3500/01 Dasturiy ta'minot versiyasi | Multimodal ilovalar uchun 3.80; SEW uchun 3.93; Dinamik bosim uchun 5.20 |
| 3500/02 Dasturiy ta'minot versiyasi | Multimodal ilovalar uchun 2.51; SEW uchun 2.52 |
| 3500/03 Dasturiy ta'minot versiyasi | Multimodal ilovalar uchun 1.51; SEW uchun 1.52 |
| 3500/22 Firmware versiyasi | Dasturiy buyruqlar yoki 3500/94 displeyidan foydalangan holda multimodal ilovalar uchun 1.32 |
| 3500/92 Firmware versiyasi | Dasturiy buyruqlardan foydalangan holda multimodal ilovalar uchun 1.16 |
| Tizim 1 | To'liq multimodal qo'llab-quvvatlash uchun talab qilinadi |
| Uskuna talabi | Tizim kontaktlaridan foydalangan holda multimodal ilovalar uchun Revision S multimodal I/O modullari |
