Product Description
Mahsulot tafsilotlari
Ishlab chiqaruvchi: Bently Nevada
Seriya: 3500/45

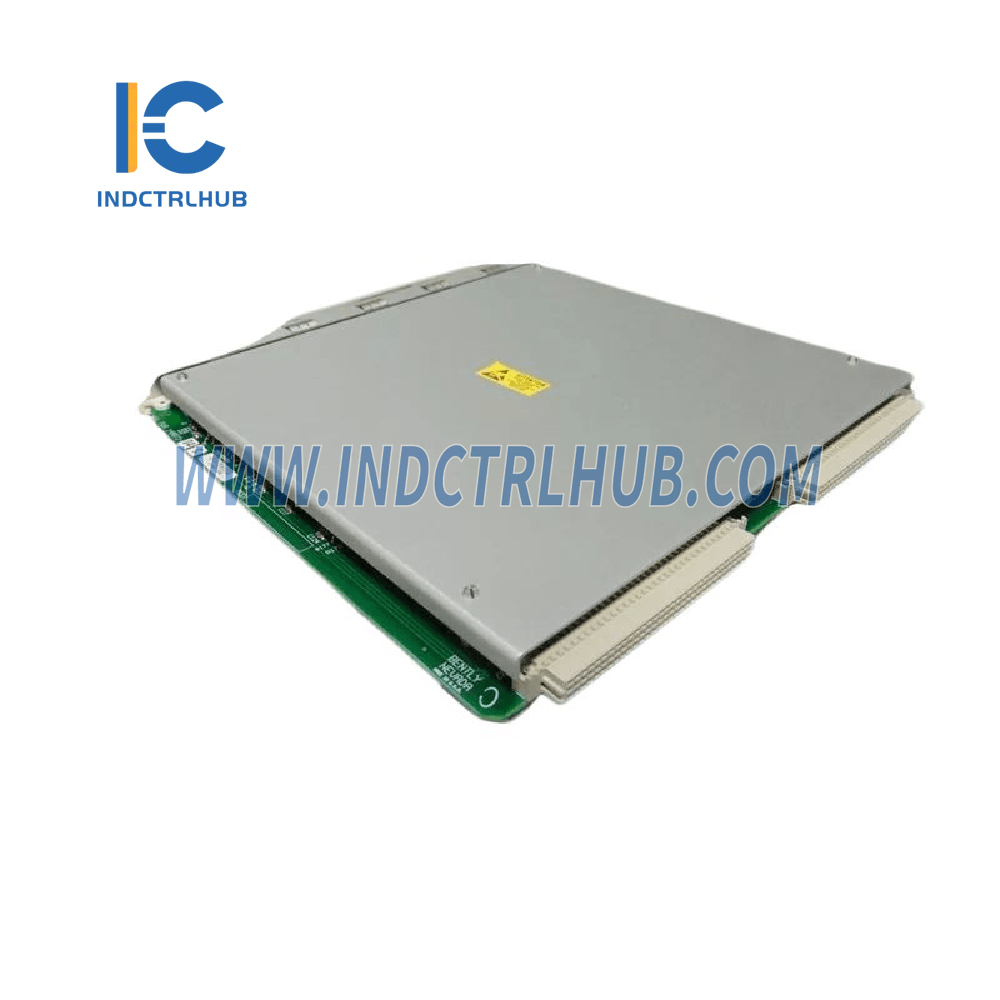

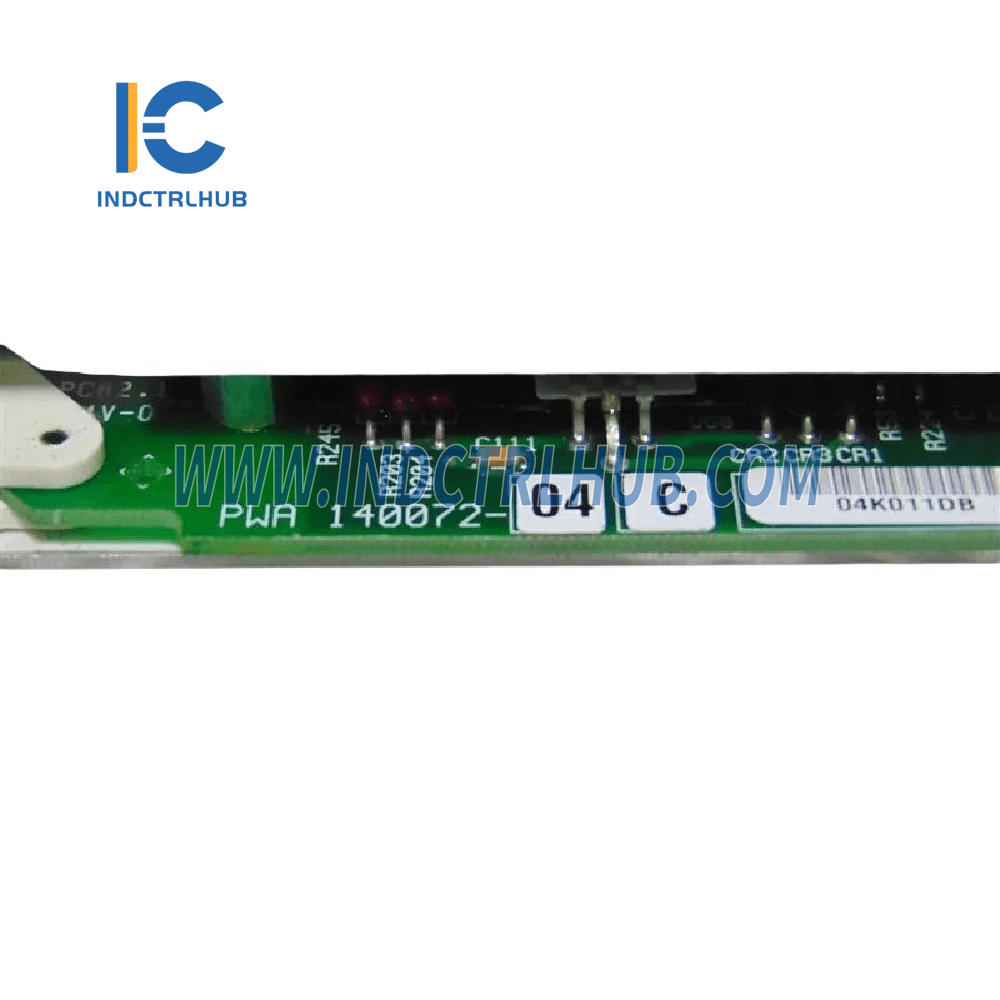

Model/qism raqami: 140072-04C
Model Turi: Pozitsiya Monitor Moduli
Tavsif
3500/45 Pozitsiya Monitor - bu to'rt kanalli modul bo'lib, mashinalar uchun pozitsiya ma'lumotlarini kuzatish va tahlil qilish uchun mo'ljallangan. U turli transduserlardan kirish signallarini qabul qiladi va foydalanuvchi sozlagan signal chegaralari bilan solishtiradi, mashinalarning samarali va xavfsiz ishlashini ta'minlaydi.
Qo'llab-quvvatlanadigan transduser turlari:
- Yaqinlik transduserlari
- Aylanuvchi pozitsiya transduserlari (RPTlar)
- DC chiziqli o'zgaruvchan differensial transformatorlar (DC LVDTlar)
- AC chiziqli o'zgaruvchan differensial transformatorlar (AC LVDTlar)
- Aylanuvchi potentsiometrlar
Modul kirish signallarini qayta ishlaydi va shartlaydi, aniq pozitsiyani kuzatish va himoya ta'minlaydi.
Chiqishlar

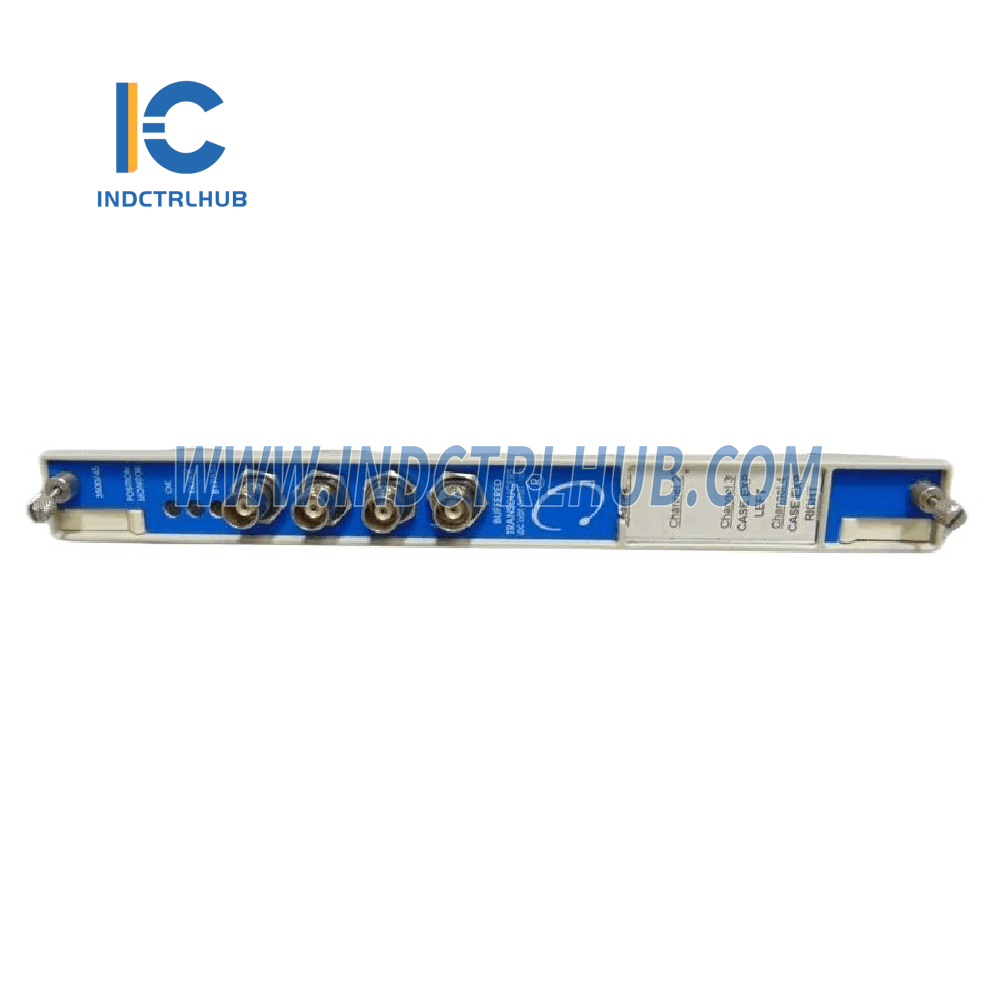

Old panel LEDlari:
- OK LED: Monitor to'g'ri ishlayotganini ko'rsatadi.
- TX/RX LED: Raqmdagi boshqa modullar bilan aloqa paytida yonadi.
- Bypass LED: Monitor bypass rejimida bo'lganda yonadi.
Fayrmvér va dasturiy ta'minot talablari
3500/45 Pozitsiya Monitorini mavjud 3500 tizimiga integratsiya qilish uchun quyidagi minimal versiyalar talab qilinadi:
- 3500/20 RIM Firmware: Rev. G yoki keyingi
- 3500 Sozlash Dasturi: Versiya 2.41 yoki keyingi
- 3500 Ma'lumotlarni Qabul Qilish Dasturi: Versiya 2.20 yoki keyingi
- 3500 Operator Displeyi: Versiya 1.20 yoki keyingi
- 3500/93 Displey Interfeysi Moduli (135799-01): Firmware Rev. G yoki keyingi
- Klapan Pozitsiyasi (RPT): Sozlash Dasturi Versiyasi 3.00 yoki undan yuqori
Jismoniy Texnik Tavsiflar
| Komponent | O'lchamlar (B x K x Ch) | Og'irlik |
|---|---|---|
| Asosiy Monitor Moduli | 241.3 mm x 24.4 mm x 241.8 mm | 0,91 kg (2,0 funt) |
| I/O Modul | 241.3 mm x 24.4 mm x 99.1 mm | 0.20 kg (0.44 lb) |
Buyurtma Ma'lumotlari
Qism raqami formati 3500/45-AA-BB bo'lib, quyidagilarni anglatadi:
A: I/O Modul Turi
| Variant | Tavsif | Qo'llab-quvvatlanadigan transduser turi |
|---|---|---|
| 01 | Ichki ulanishli Pozitsiya I/O Moduli | Proximitor, RPT, DC LVDT |
| 02 | Tashqi ulanishli Pozitsiya I/O Moduli | Proximitor, RPT, DC LVDT |
| 05 | Ichki ulanishli AC LVDT Pozitsiya I/O Moduli | AC LVDT |
| 06 | Tashqi ulanishli AC LVDT Pozitsiya I/O Moduli | AC LVDT |
B: Agentlik Tasdiqlashi
| Variant | Tavsif |
|---|---|
| 00 | Yo'q |
| 01 | cNRTLus (1-sinf, 2-bo'lim) |
| 02 | ATEX / IECEx / CSA (1-sinf, 2-zona) |
Ilovalar
- Pozitsiyani Kuzatish: Aniqlik bilan pozitsiyani o'lchash va signal boshqaruvi talab qilinadigan ilovalar uchun mos.
- Mashina Himoyasi: Parametrlar belgilangan chegaralardan oshganda signal berib, ish xavfsizligini ta'minlaydi.
- Moslik: Sanoatning turli sohalarida ishlatiladigan yaqinlik transduserlari, aylanuvchi transduserlar, LVDTlar va aylanuvchi potensiometrlar bilan ishlaydi.
