Product Description
Bently Nevada 21000-16-10-00-046-04-02 Replacement & Upgrade Solution for 3300 XL Series: Smooth Transition Guaranteed

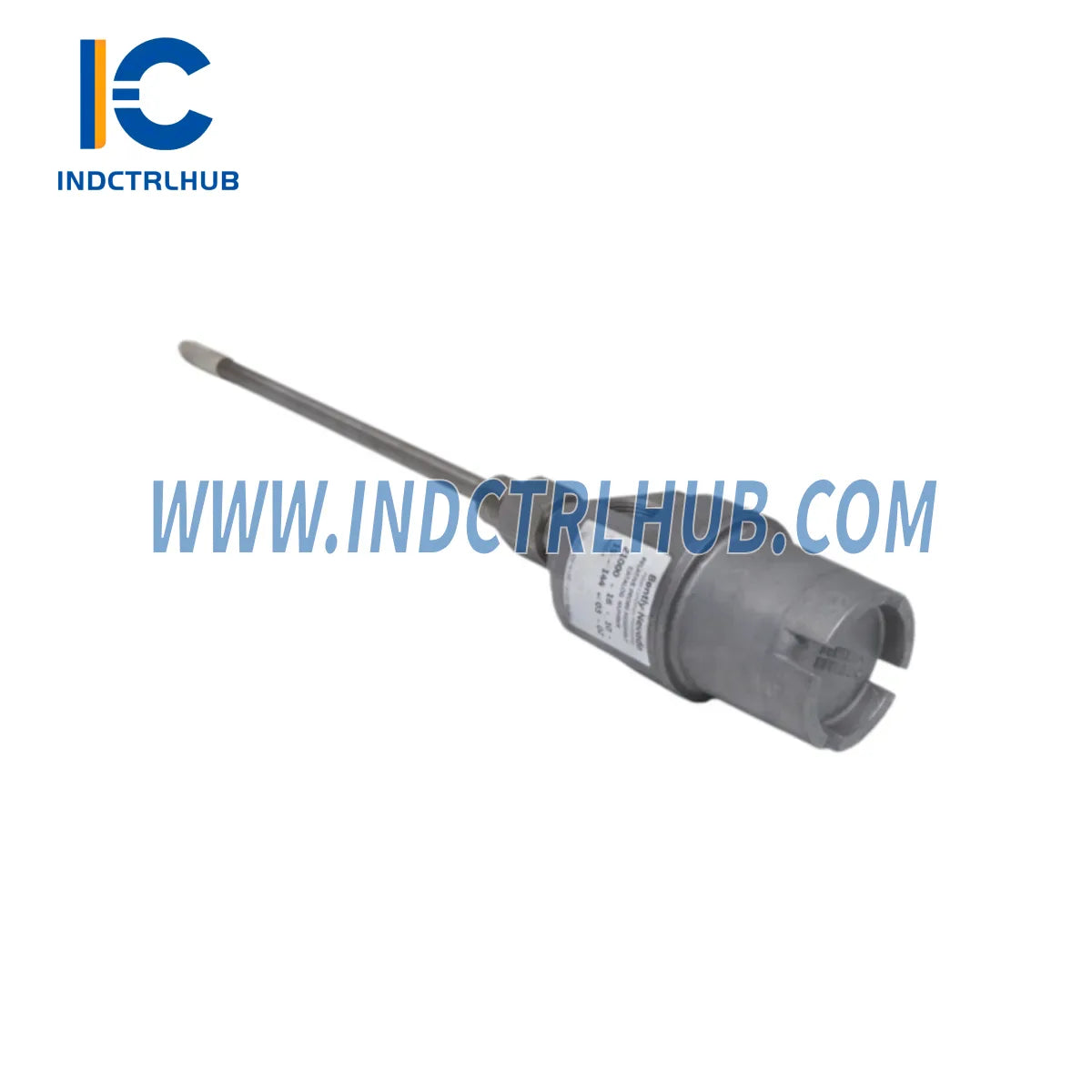

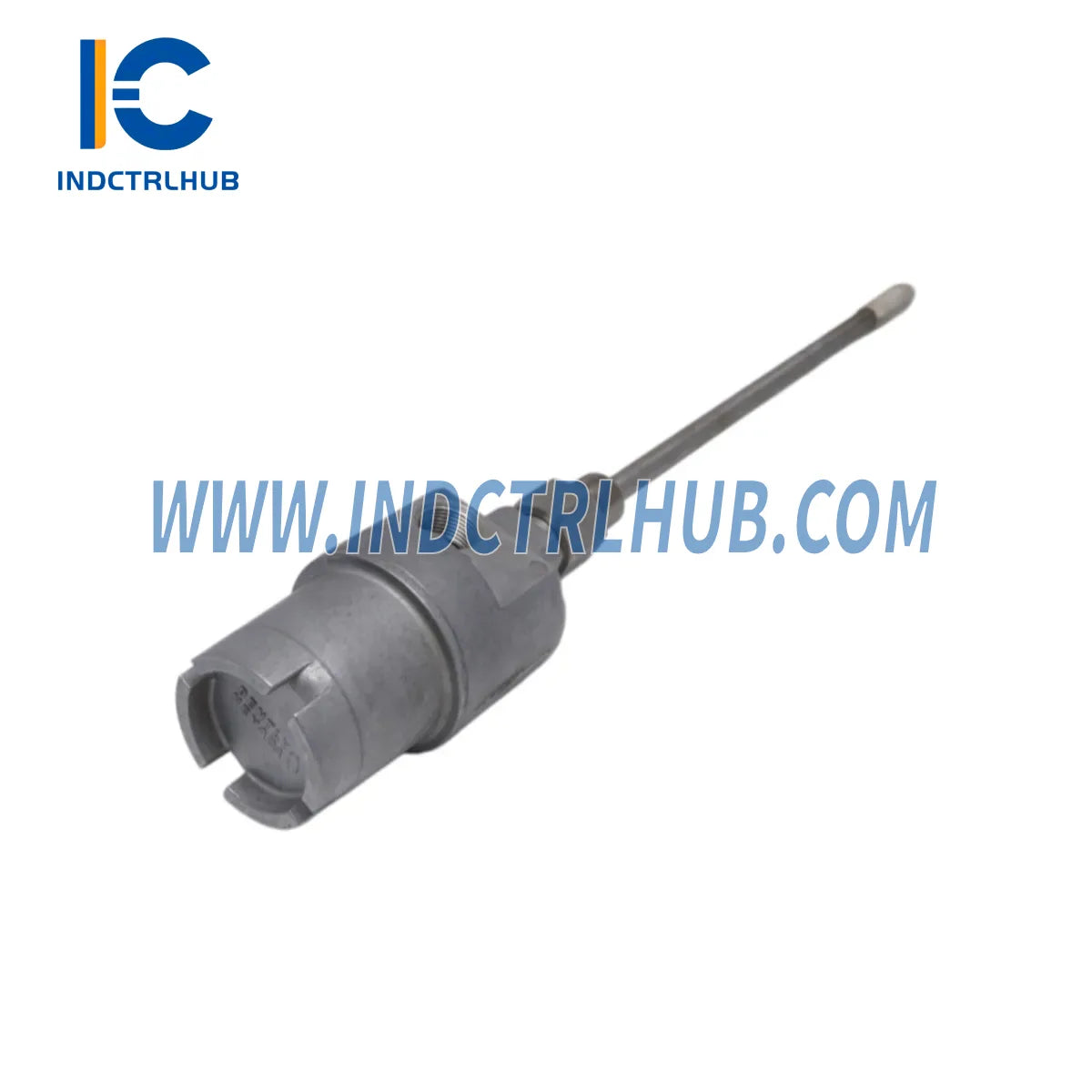

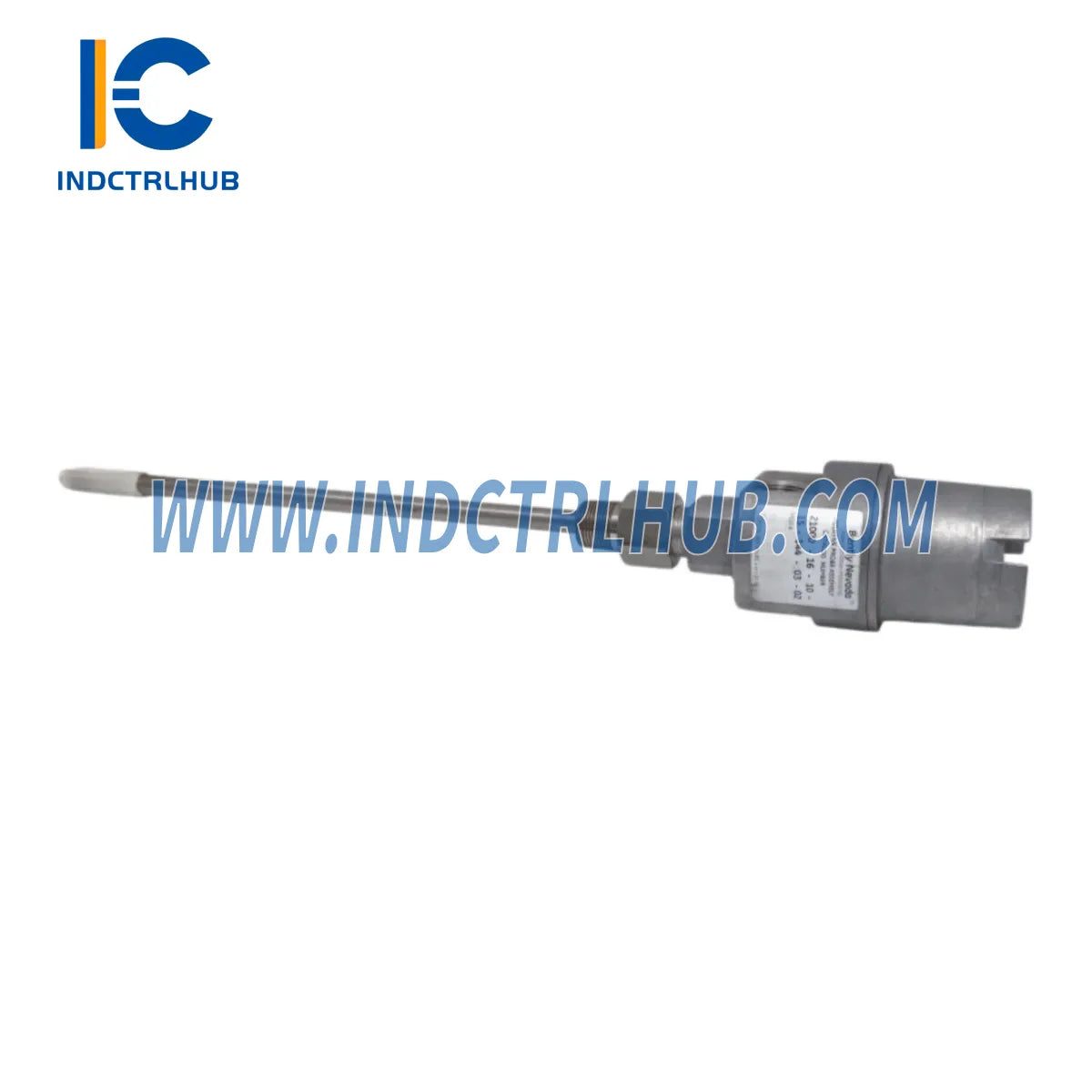

The Bently Nevada 21000-16-10-00-046-04-02 is a precision proximity probe housing assembly engineered for the 3300 XL Series vibration monitoring platform. Designed as a direct, drop-in replacement for aging or discontinued legacy units, this assembly enables plant engineers and reliability teams to modernize their machinery protection systems without costly downtime or full-system overhauls. Whether you are managing a turbine, compressor, or pump train, this housing assembly delivers the mechanical and electrical compatibility your operation demands.
Facilities running legacy Bently Nevada 21000-series probes face increasing challenges: discontinued OEM support, degraded signal integrity, and mounting pressure to align with modern 3300 XL architecture. The 21000-16-10-00-046-04-02 bridges that gap �preserving your existing wiring infrastructure while delivering the performance and reliability of current-generation proximity sensing technology.
Core Features & Benefits
- �Direct Compatibility: Engineered for seamless integration with Bently Nevada 3300 XL Series monitors and proximitor systems
- �Legacy-to-Modern Bridge: Replaces obsolete 21000-series housings without requiring full probe system redesign
- �Industrial-Grade Construction: Robust housing materials rated for high-vibration, high-temperature plant environments
- �Signal Integrity Preserved: Maintains calibrated gap voltage and sensitivity specifications of the original assembly
- �Reduced Downtime: Plug-and-play replacement minimizes installation time and commissioning effort
- �12-Month Warranty: Full coverage on parts and workmanship from date of shipment
Application Scenarios
- Energiya ishlab chiqarish: Bug‘ va gaz turbina valining tebranish monitoringini yangilash, eski 21000-seriyali probalar bosqichma-bosqich chiqarilmoqda
- Neft va gaz: Kompressor va nasos treni himoya tizimlari, orqaga mos keladigan proba korpusi almashtirishlarini talab qiladi
- Petrokimyoviy zavodlar: Jarayonlar uzluksiz bo‘lib, proba almashtirish uchun rejalashtirilmagan to‘xtatishlar qabul qilinmaydi
- Dengiz va ofshor: Yuqori tebranishli o‘rnatishlar, 3300 XL mosligi tasdiqlangan mustahkam korpus yig‘malarini talab qiladi
- Sanoat OEM retrofiti: Uskunalar ishlab chiqaruvchilari eski mashinalarni hozirgi Bently Nevada monitoring arxitekturasi standartlariga moslashtirish
Moslik taqqoslash jadvali
Moslik taqqoslash jadvali
| Parametr | Merosi 21000-seriya (Eski) | 21000-16-10-00-046-04-02 (Almashtirish) |
|---|---|---|
| Seriya mosligi | 3300 Standart | 3300 XL (to‘liq moslik) |
| Korpus materiali | Standart qotishma | Sanoat darajasidagi qotishma (takomillashtirilgan) |
| Ulanma turi | Merosi MIL-Spetsifikatsiyasi | 3300 XL Standart Ulanma |
| Bo‘shliq kuchlanish diapazoni | -10V dan -18V gacha (nominal) | -10V dan -18V gacha (kalibrlangan) |
| Harorat reytingi | Standart sanoat | Kengaytirilgan sanoat diapazoni |
| OEM Qo‘llab-quvvatlash holati | Ishlab chiqarish to‘xtatilgan | Faol â€?12 oylik kafolat |
| To‘g‘ridan-to‘g‘ri almashtirish | N/A | âœ?Ha â€?Yo‘q Qayta simlash talab qilinmaydi |
Muammosiz Yangilash Yechimlari
Merosi bo‘lgan 21000-seriyali yaqinlik proba korpusidan o‘tishda 21000-16-10-00-046-04-02, to‘liq tizim yangilanishi bir nechta o‘zaro bog‘langan komponentlarga e’tibor talab qiladi. Quyida silliq, to‘liq mos keladigan o‘tishni ta’minlash uchun asosiy aksessuarlar va hamkor mahsulotlar keltirilgan:
- 🔗 Proksimitor Monitor: Signalni konditsiyalashni Bently Nevada 3500/40M 4-Kanal Proksimitor Monitor bilan yangilang — 3300 XL proba tizimlari uchun tavsiya etilgan I/O modul.
- 🔗 Teskari O‘rnatiladigan Proba: Teskari o‘rnatish konfiguratsiyalarini talab qiladigan o‘rnatishlar uchun, Bently Nevada 330907 3300 NSv Teskari O‘rnatiladigan Proba (M10×1, 5m) bilan juftlang.
- 🔗 Qisqa Masofali Interkonekt Kabel (8ft): Tor panel o‘rnatishlar uchun, proba korpusini proksimitorga ulashda Bently Nevada 16710-08 Himoyalangan Interkonekt Kabelidan foydalaning.
- 🔗 Standart Interkonekt Kabel (15ft): Bently Nevada 16710-15 Qoplangan Interkonekt Kabeli ko‘pchilik standart maydon o‘rnatishlari uchun ideal.
- 🔗 O‘rta Masofali Kabel (25ft): Eski korpus yig‘ilmasini 21000-16-10-00-046-04-02 bilan almashtirayotganda, interkonekt kabel uzunligini yangilashni unutmang — Bently Nevada 16710-25 Interkonekt Kabeli (25ft) ko‘p o‘rta masofali ulanishlarni qoplaydi.
- 🔗 Uzoq Kabel (35ft): Proba va monitor orasidagi masofa katta bo‘lgan uskunalar uchun, Bently Nevada 16710-35 Qoplangan Kabel (35ft) signalning uzluksizligini uzoq masofalarda ta’minlaydi.
- 🔗 Uzoq masofali kabel (66 fut): Katta turbina platformalari va kompressor trenlari koʻpincha Bently Nevada 16710-66 Qurollangan Interkonekt Kabeli (66 fut) toʻliq tizim qamrovi uchun talab qilinadi.
- 🔗 Ogʻir yuk uchun uzun kabel (99 fut): Eng talabchan uzoq masofali oʻrnatishlar uchun Bently Nevada 16710-99 Ogʻir Yukli Qurollangan Kabel (99 fut) afzal yechim hisoblanadi.
- 🔗 Uzoqlashtirish kabeli (4m qurollangan): 21000-16-10-00-046-04-02 uyasi tor joylarda kabelni uzaytirishni talab qilganda, Bently Nevada 330130-040-03-CN Uzoqlashtirish Kabeli (4m) ishonchli, qurollangan ulanishni taʼminlaydi.
- 🔗 17 futli qurollangan kabel: Aniq oʻrta-qisqa kabel uzunligi talab qilinadigan oʻrnatishlar uchun Bently Nevada 16710-17 Qurollangan Interkonekt Kabeli (17 fut) tizim simlarini toʻldiradi.
Retrofit bo'yicha yo'riqnoma tez-tez so'raladigan savollar
Savol 1: Mavjud prob kabelimni qayta simlashsiz 21000-16-10-00-046-04-02 ni oʻrnatishim mumkinmi?
Javob: Koʻpchilik hollarda ha. Uy yigʻindisi eski 21000-seriyali birliklar uchun toʻgʻridan-toʻgʻri mexanik va elektr almashtirish sifatida ishlab chiqilgan. Biroq, mavjud interkonekt kabelingizning ulagich turi 3300 XL standartiga mos kelishini tekshiring. Agar mos kelmasa, yuqorida koʻrsatilgan 16710-seriyali qurollangan kabel bilan almashtiring.
Savol 2: Oʻrnatilgan almashtirish uyasi uchun qaysi bo'shliq kuchlanishini sozlashim kerak?
Javob: 3300 XL yaqinlik tizimlari uchun standart bo'shliq kuchlanishi -10V dan -18V DC gacha, koʻpchilik 8mm prob konfiguratsiyalari uchun esa nominal markaziy bo'shliq -12V hisoblanadi. O'rnatishdan so'ng proksimitor monitoringizning kalibrlash protsedurasiga murojaat qiling (Bently Nevada TN-13 yoki unga teng).
Savol 3: 21000-16-10-00-046-04-02 3500/40M Proksimitor Monitor bilan mos keladimi?
Javob: Ha. Uy yigʻindisi 3500/40M 4-kanalli Proksimitor Monitor bilan toʻliq mos keladi. Qoʻshimcha signal konditsioner adapterlari talab qilinmaydi.
Q4: Korpus yig'ilmasini o'rnatish uchun qanday jismoniy bo'shliq kerak?
A: 21000-16-10-00-046-04-02 standart 3300 XL probe korpusi o'lchamlariga mos keladi. Probe uchining atrofida kamida 25mm radial bo'shliqni ta'minlang va o'rnatish braketining ipi (odatda M10×1 yoki 3/8-24 UNF) mavjud probe ushlagichingizga mos kelishini tekshiring.
Q5: Mening eski tizimimdagi mavjud uzaytirish kabelidan foydalanishim mumkinmi?
A: Faqat agar eski uzaytirish kabeli 3300-seriyali moslangan qurollangan tur bo'lsa. To'liq signal yaxlitligi va tizim kafolati uchun Bently Nevada 330130-040-03-CN 4m qurollangan uzaytirish kabeli bilan almashtirishni tavsiya qilamiz.
Q6: O'rnatishdan keyin almashtirish to'g'ri ishlashini qanday tekshiraman?
A: O'rnatishdan so'ng, kalibrlangan DC voltmetr yordamida proximitor chiqishida statik bo'shliqni tekshiring. Bo'shliq kuchlanishi -10V dan -18V gacha bo'lishini tasdiqlang. So'ngra shaftni aylantirib, 3500/40M monitorida tebranish signalini tekshirib dinamik tekshiruvni bajaring.
Kafolat kafolati
Har bir Bently Nevada 21000-16-10-00-046-04-02 Proximity Probe Housing Assembly Industrial Control Hub tomonidan yetkazib beriladi va jo'natish sanasidan boshlab 12 oylik kafolat bilan qoplanadi, quyidagilarni o'z ichiga oladi:
- �Materiallar va ish sifati bo'yicha ishlab chiqarish nuqsonlari
- �Bently Nevada nashr etilgan spetsifikatsiyalariga muvofiq elektr ishlash ko'rsatkichlari
- �Korpus, ulanish va o'rnatish iplarining mexanik yaxlitligi
- �Tasdiqlangan kafolat da'volari uchun bepul almashtirish yoki to'liq qaytarish
- �Kafolat muddati davomida sanoat avtomatlashtirish mutaxassislarimizdan texnik yordam
Kafolat da'volari 3 ish kuni ichida ko'rib chiqiladi. Barcha birliklar jo'natishdan oldin tekshiriladi va sinovdan o'tkaziladi. Muhim zavod ilovalari uchun tezkor almashtirish mavjud — ustuvor xizmat ko'rsatish tartiblari uchun jamoamiz bilan bog'laning.
Yetkazib berish: Standart yetkazib berish muddati 3 ish kuni. Butun dunyo bo'ylab tezkor yetkazib berish mavjud. Har bir jo'natmada to'liq hujjatlar to'plami (ma'lumot varaqasi, kalibrlash sertifikati, o'rnatish qo'llanmasi) taqdim etiladi.
