Product Description
Mahsulot tafsilotlari
Ishlab chiqaruvchi: Allen-Bradley

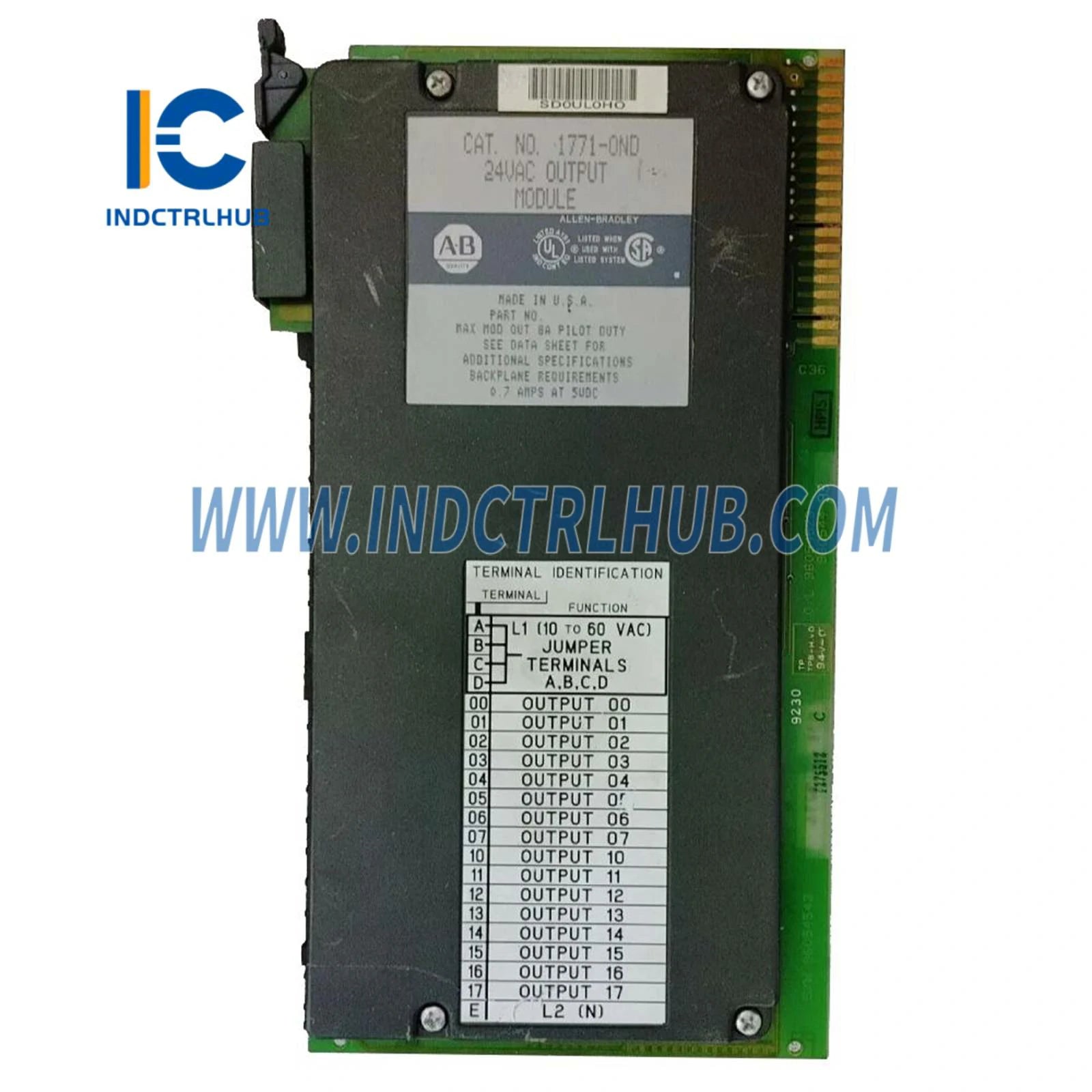

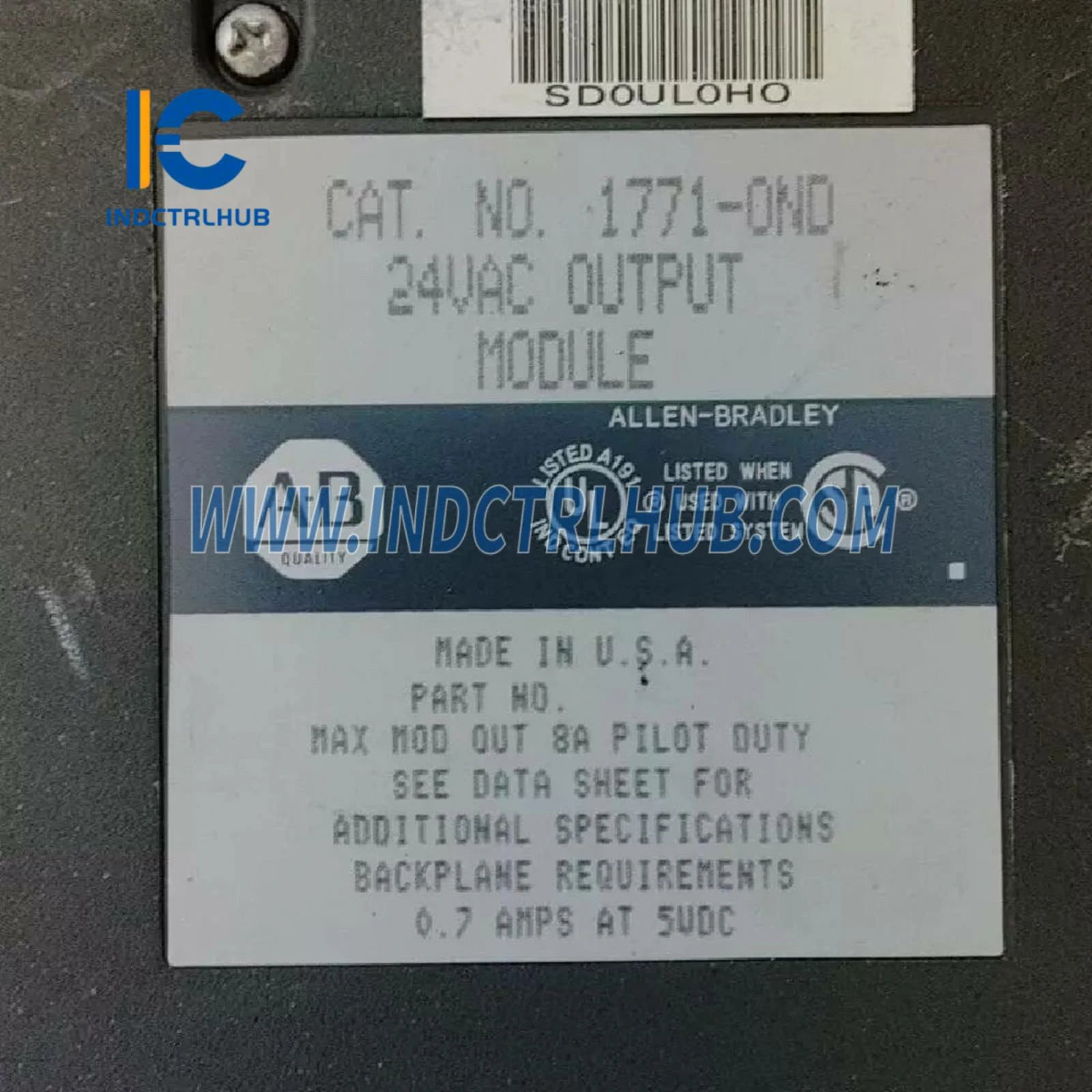

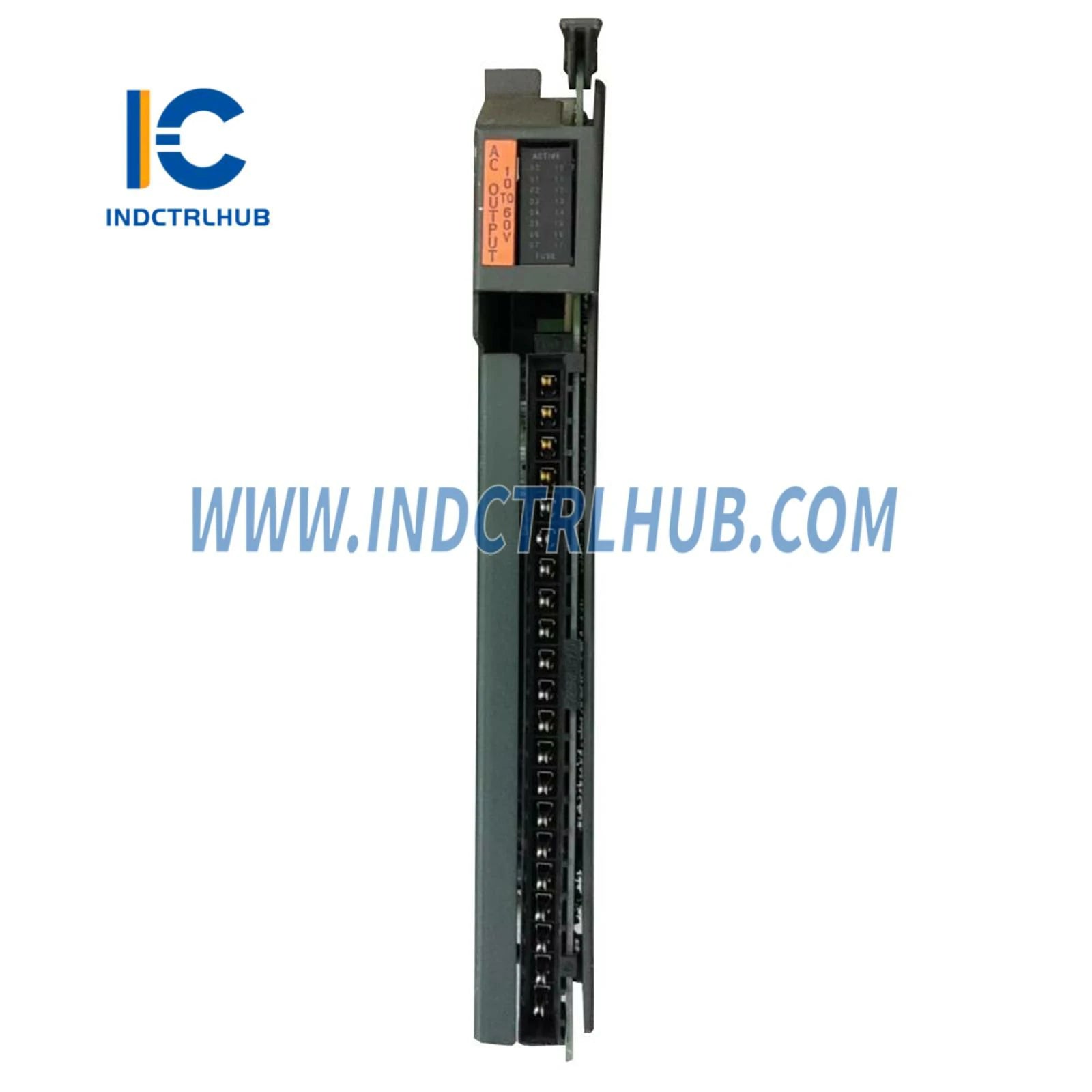

Model/Qism raqami: PLC5 1771-OND B seriyasi
Tavsif: AC chiqish moduli
Texnik xususiyatlar
| Atribut | Tafsilotlar |
|---|---|
| Modul bo'yicha chiqishlar | 16 chiqish |
| Modul joylashuvi | 1771-A1B dan -A4B I/O shassi, 1771-AM1, -AM2 I/O shassi |
| Chiqish kuchlanishi diapazoni | 10 dan 60V AC @ 47-63Hz |
| Chiqish tokining reytingi (maksimal) | Har bir chiqishda 2A - modul uchun 8A dan oshmasligi kerak |
| Shiddatli oqim (maksimal) | Har bir chiqishda 25A 100ms davomida, har 1 soniyada takrorlanadi 100ms uchun har modulga 25A, har 1 soniyada takrorlanadi |
| Minimal yuk oqimi | 24V AC, 60Hz da har bir chiqishda 50mA |
| Yoqilgan holatdagi kuchlanish tushishi (maks.) | 2A da 1.6V |
| O'chirilgan holatdagi oqim oqimi (maks.) | 24V AC da har bir chiqishda 3mA |
| Signal kechikishi | O'chirishdan yoqishga: 1.0ms Yoqilganidan o'chirilgunga qadar: 8.3-9.1ms @ 60Hz |
| Quvvat sarfi | 16.5 Vatt (maks); 3.7 Vatt (min.) |
| Issiqlik tarqalishi | 56.2 BTU/soat (maks); 12.6 BTU/soat (min.) |
| Orqa panel oqimi | 700mA @ 5V DC ±5% |
| Izolyatsiya kuchlanishi | UL Standarti 508 va CSA Standarti C22.2 No. 142 ga muvofiq yoki undan yuqori |
| Atrof-muhit sharoitlari | |
| Ishlash harorati | 0°C dan 60°C gacha (32°F dan 140°F gacha) |
| Saqlash harorati | -40°C dan 85°C gacha (-40°F dan 185°F gacha) |
| Nisbiy Namlik | 5% dan 95% gacha (kondensatsiyasiz) |
| O'tkazgichlar | |
| Sim o'lchami | 14 o'lchamli (2mm) simli (maks), 3/64 dyuym (1.2mm) izolyatsiya (maks) |
| Kategoriya | 1 |
| Kalitlash | 20 va 22 orasida, 32 va 34 orasida |
| Sigorta | 10A, 250V to'g'rilagich sig'imi (1/4 x 1-1/4 dyuym), Littelfuse PN 322010 |
| Maydon simi qo'li (standart) | Katalog Raqami 1771-WH |
| Maydon simi qo'li (ixtiyoriy sug'urta bilan) | Katalog raqami 1771-WHF, -WHFB |
| Sim tortish armaturasi vint momenti | 7-9 dyuym-funt |
| Sertifikatlar | CSA sertifikatlangan CSA I sinf, 2-bo'lim (A, B, C, D guruhlari) sertifikatlangan UL ro'yxatiga kiritilgan CE belgisi (amalga oshiriladigan ko'rsatmalarga muvofiq) |
| O'rnatish bo'yicha ko'rsatmalar | 1771-5.41 qo'llanmasiga murojaat qiling |
