Product Description
Ishlab chiqaruvchi: Allen-Bradley
Model/Qism raqami: 1794-L34

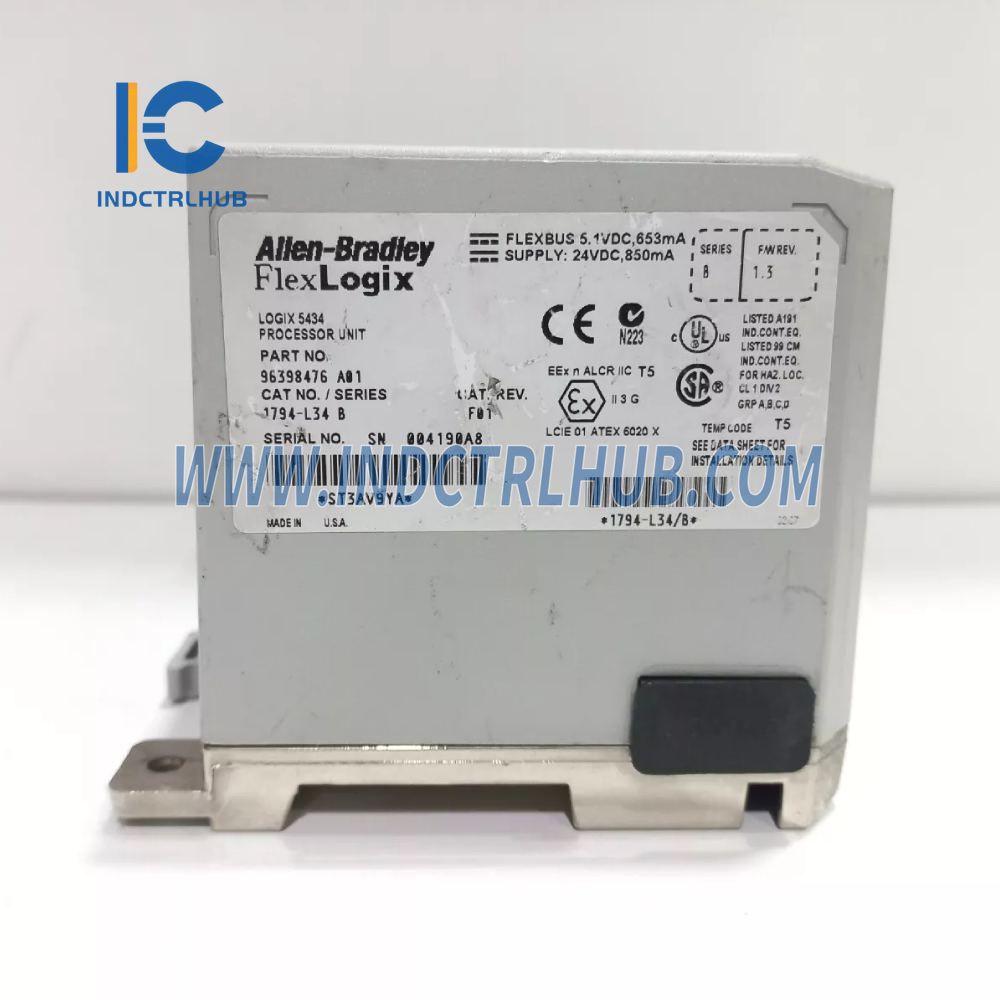

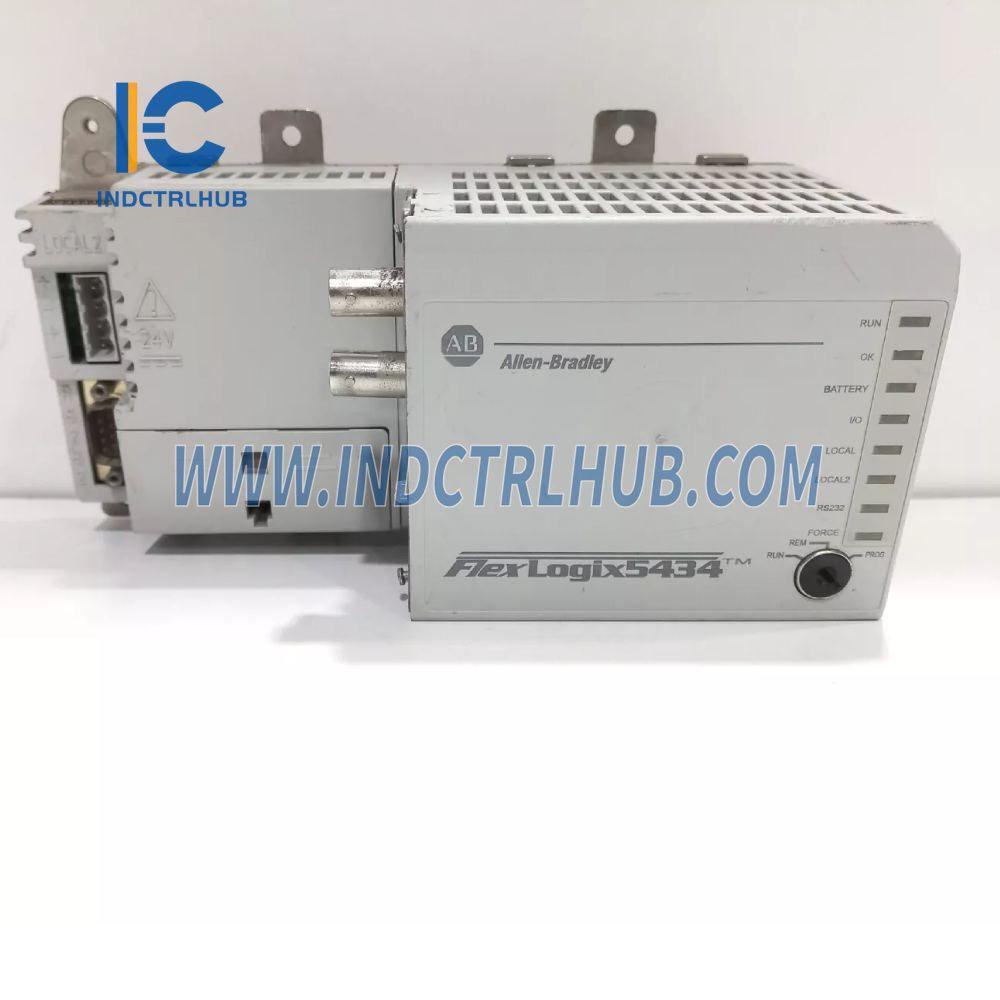

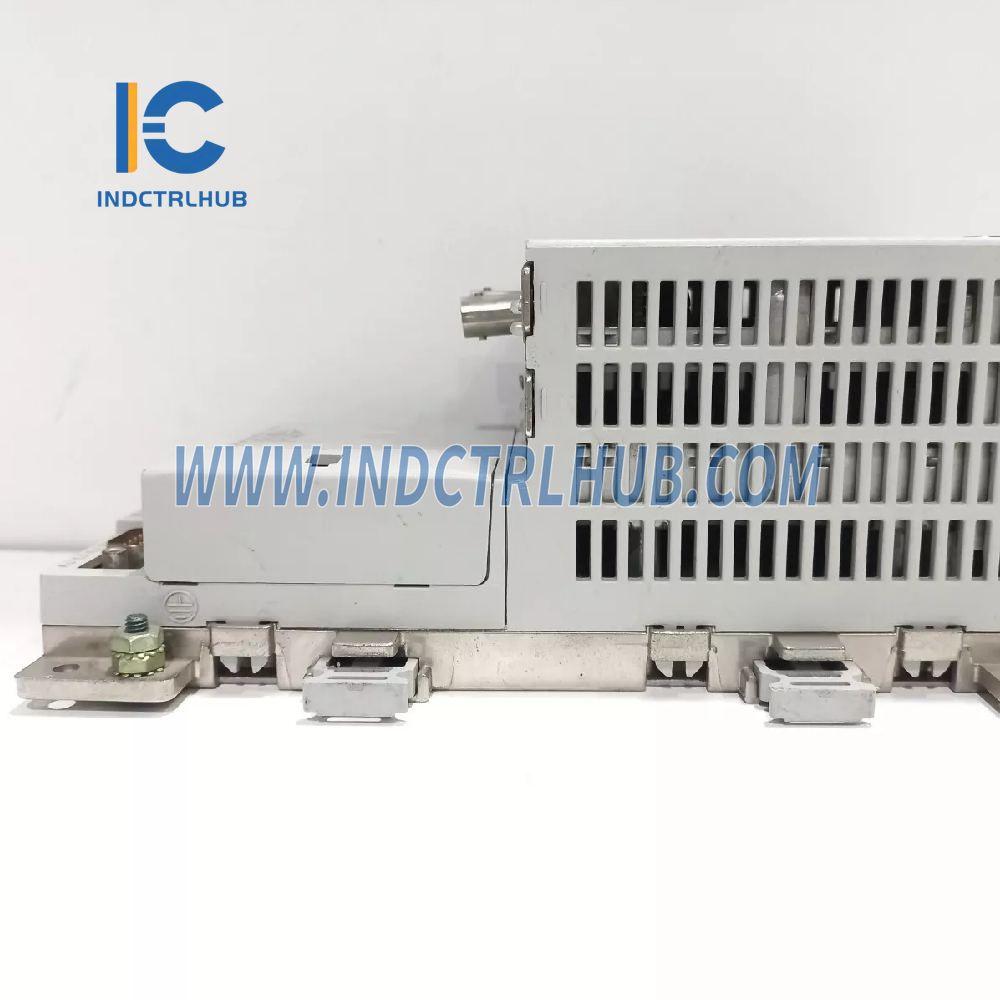

Tavsif: FlexLogix Boshqaruv Tizimi
| Kategoriya | Texnik xususiyat |
|---|---|
| Foydalanuvchi xotirasi | 512 KBayt |
| Kirish kuchlanishi reytingi (Nominal) | 24V DC |
| Kirish kuchlanishi oralig'i | 19.2V dan 31.2V gacha DC (5% AC to'lqinini o'z ichiga oladi) |
| Izolyatsiya Kuchlanishi (Doimiy) | 30V DC (60 soniya davomida 850V DC ga chidamliligi sinovdan o'tgan) |
| Kirish oqimi | 19.2V DC da maksimal 1.33A 24V DC da maksimal 0.85A |
| Quvvat sarfi | 19.2V DC da maksimal 25.5W 24V DC da maksimal 20.4W |
| Backplane (FLEXBUS) Joriy Chiqishi | 653mA maksimal @ 5.1V DC |
| Issiqlik tarqalishi | 87 BTU/soat @ 19.2V |
| Og'irlik | 0.75 kg (1.66 lbs) (aloqa kartalari o'rnatilmagan) |
| Quvvat manbai | 1794-PS3 yoki 1794-PS13 CSA talablariga mos bo'lishi kerak bo'lgan ilovalarda, IEC 61010.1 Ilova H ga muvofiq bo'lgan Ajratilgan Qo'shimcha Past Kuchlanish (SELV) quvvat manbaidan foydalaning |
| Quvvat O'tkazgichlari | 60°C (140°F) minimal, mis #22 dan #14 AWG gacha (0.324 dan 2.08 kv. mm gacha) o'ralgan 3/64 dyuym (1.2mm) izolyatsiya maksimal Uzunligi 10m yoki kamroq 3-toifa |
| Quvvat Ulanish Moment | 5 dan 7 dyuym-funtgacha (0.6 dan 0.8 Nm gacha) |
| Batareya | 1756-BA1 (AB qism raqami 94194801), 0.59g litiy |
| Seriyali kabel | 1761-CBLPM02 dan 1761-NET-AIC ga 1761-CBLPA00 dan 1761-NET-AIC ga 1756-CP3 to'g'ridan-to'g'ri boshqaruvchiga 1747-CP3 to'g'ridan-to'g'ri boshqaruvchiga |
| Kengaytirilgan mahalliy I/O kabeli | 1794-CE1 kabeli (1 fut) 1794-CE3 kabeli (3 fut) |
| DIN relsi | Po'lat, 35 x 7.55mm DIN rels A-B qism raqami 199-DR1; 46277-3; EN 50022 |
| Ishlash harorati | IEC 60068-2-1 (Sinov Ad, Ishlashdagi Sovuq) IEC 60068-2-2 (Sinov Bd, Ishlashdagi Quruq Issiqlik) IEC 60068-2-14 (Sinov Nb, Ishlashdagi Termal Shok) 0 dan 60°C gacha (32 dan 140°F gacha) Atrof-muhitning slot harorati 85°C (185°F) gacha yetishi mumkin. |
| Saqlash harorati | IEC 60068-2-1 (Test Ab, qadoqsiz ishlamayotgan sovuq) IEC 60068-2-2 (Test Bb, qadoqsiz ishlamayotgan quruq issiqlik) IEC 60068-2-14 (Test Na, qadoqsiz ishlamayotgan termal zarba) –40 dan 85°C gacha (–40 dan 185°F gacha) |
| Nisbiy Namlik | IEC 60068-2-30 (Test Db, qadoqsiz ishlamayotgan namlik issiqligi) 5 dan 95% gacha kondensatsiyasiz |
| Vibratsiya (Ishlayotganda) | IEC 60068-2-6 (Test Fc, Ishlash): 5g @ 10-500Hz |
| Shok (Ishlash) | IEC 60068-2-27 (Test Ea, qadoqsiz zarba): 30g |
| Shok (Ishlamaydigan) | IEC 60068-2-27 (Test Ea, qadoqsiz zarba): 50g |
| Emissiyalar | CISPR 11: 1-guruh, A sinfi (mos qopqoq bilan) |
| ESD immuniteti | IEC 61000-4-2: 6kV kontakt zaryadlari 8kV havo zaryadlari |
| Radiatsiyalangan RF Immuniteti | IEC 61000-4-3: 30MHz dan 2000MHz gacha 1kHz sinus to'lqin 80% AM bilan 10V/m 900MHz da 200Hz 50% Puls 100% AM bilan 10V/m |
| EFT/B Immuniteti | IEC 61000-4-4: quvvat portlarida 2.5kHz da ±4kV "±2kV 5kHz da aloqa portlarida" |
| Shoshilinch O'tish Immuniteti | IEC 61000-4-5: ±2kV chiziq-zamin (CM) himoyalangan portlarda |
| O'tkazilgan RF Immuniteti | IEC 61000-4-6: 150kHz dan 80MHz gacha 1kHz sinus to'lqin 80% AM bilan 10Vrms |
| Qopqoq Turi Reytingi | Yo'q (ochiq uslub) |
| Sertifikatlar |
UL: UL ro'yxatiga kiritilgan sanoat boshqaruv uskunalari c-UL-us: I sinf, 2-bo'lim, A, B, C, D guruhdagi xavfli joylar uchun UL ro'yxatiga kiritilgan, AQSh va Kanada uchun sertifikatlangan CSA: CSA sertifikatlangan jarayon boshqaruv uskunalari CSA: I sinf, 2-bo'lim, A, B, C, D guruhdagi xavfli joylar uchun CSA sertifikatlangan jarayon boshqaruv uskunalari CE: Yevropa Ittifoqi 89/336/EEC EMC Direktivasiga muvofiq, quyidagilarga mos keladi: EN 50082-2 (Sanoat Immuniteti) EN 61326 (O‘lchash/Boshqarish/Laboratoriya, Sanoat Talablari) EN 61000-6-2 (Sanoat Immuniteti) EN 61000-6-4 (Sanoat Emissiyalari) C-Tick: Avstraliya Radiokommunikatsiya Qonuniga muvofiq, AS/NZS CISPR 11 (Sanoat Emissiyalari) EEx: Yevropa Ittifoqi 94/9/EEC ATEX Direktivasiga muvofiq, EN 50021 (Potentsial portlovchi muhitlar uchun "n" himoyasi, Zona 2) |
