Product Description
Mahsulot tafsilotlari
- Ishlab chiqaruvchi: Allen-Bradley
- Model/Part raqami: 1769-L23-QBFC1B

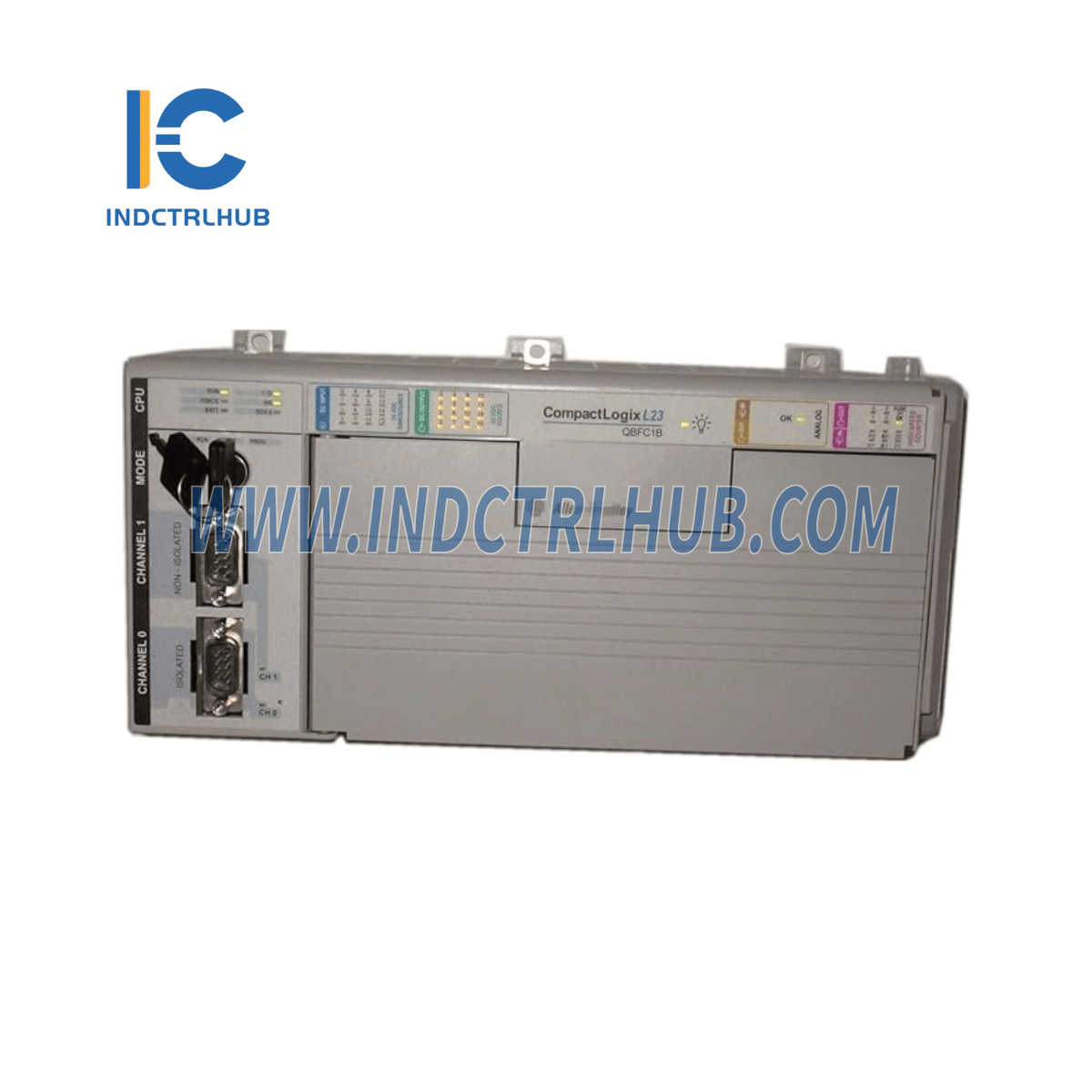

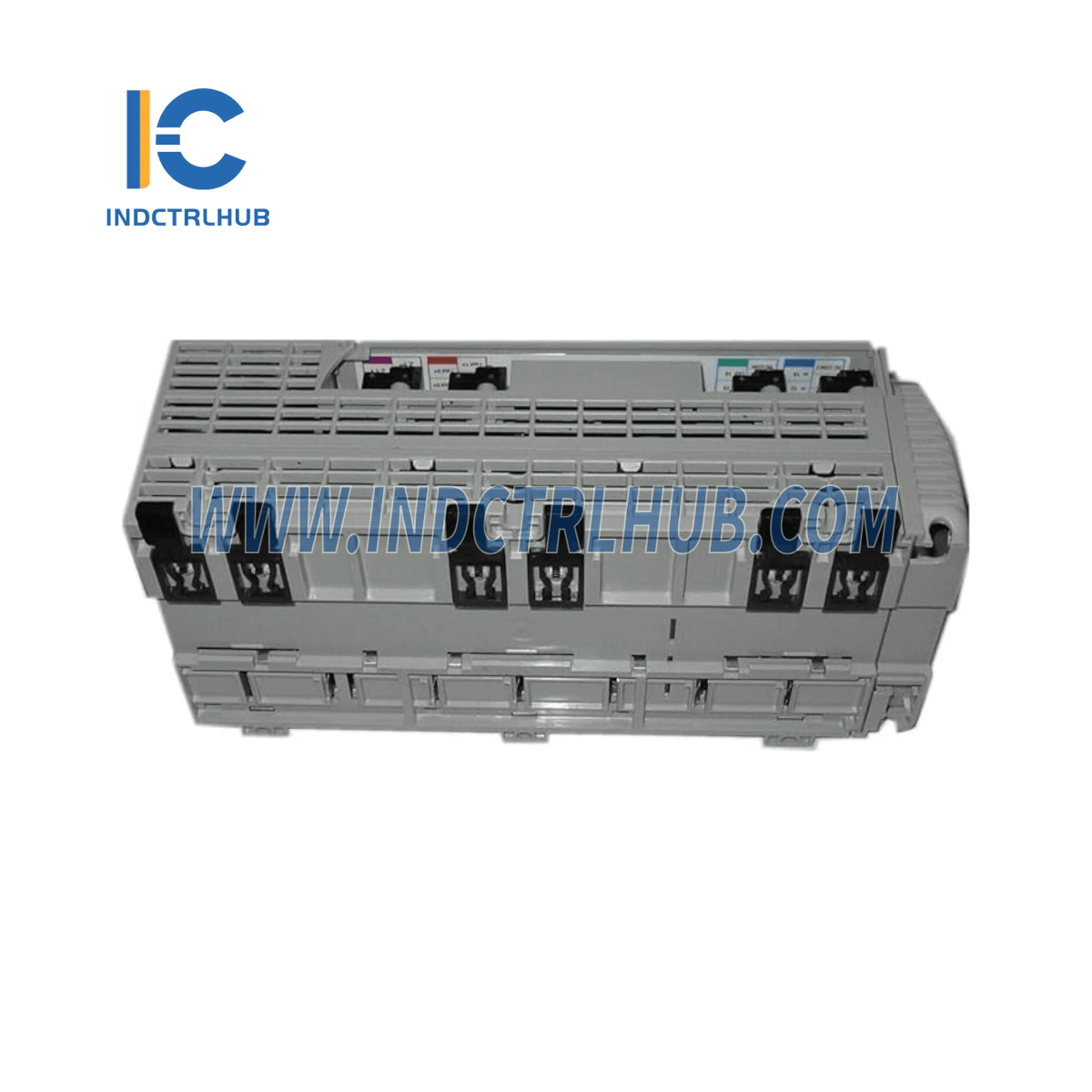

- Model turi: CompactLogix 512KB DI/O AI/O boshqaruvchisi
Texnik xususiyatlar - Allen-Bradley 1769-L23-QBFC1B
Umumiy Texnik Xususiyatlar
| Atribut | Qiymat |
|---|---|
| Foydalanuvchi xotirasi | 512 KB |
| Kengaytirish I/O modullari soni (maksimal) | 2 (kengaytirish modulining tok sarfi bilan cheklangan) |
| 5V DC da Backplane oqimi | 800 mA |
| 24V DC da Backplane oqimi | 600 mA |
| Quvvat sarfi | 10.73 Vt |
| Shimoliy Amerika Harorat Kodeksi | T3C |
| Batareya | 1769-BA |
| Og'irligi (taxminan) | 1.22 kg (2.7 lb) |
| Panelni o'rnatish vint momenti | 1.1...1.8 Nm (10...16 in-lb), M4 yoki #8 vintlardan foydalaning |
Aloqa portlari
| Port | Turi | Protokollar | Izolyatsiya | Maksimal tezlik |
|---|---|---|---|---|
| CH0 - RS-232 | RS-232 | DF1, DH-485, ASCII | To‘liq izolyatsiyalangan | 38.4 Kbps |
| CH1 - RS-232 | RS-232 | DF1, DH-485 | Izolyatsiyasiz | 38.4 Kbps |
Simlash spetsifikatsiyalari
| Ulanish turi | Sim o'lchami | Izolyatsiya Maks |
|---|---|---|
| Ethernet ulanishi | RJ45 (IEC 60603-7) 5e toifasi (TIA 568-B.1) yoki 5 toifasi (ISO/IEC 24702) |
Mavjud emas |
| DC quvvat ulanishlari | 0.25 - 2.5 mm² (22 - 14 AWG) qattiq yoki ipli mis simi, 75°C (167°F) yoki undan yuqori haroratga mo'ljallangan | 1.2 mm (3/64 in.) |
| Diskret I/O ulanishlari | 0.5 - 0.8 mm² (20 - 18 AWG) qattiq yoki ipli mis simi, 75°C (167°F) yoki undan yuqori haroratga mo'ljallangan | 1.2 mm (3/64 in.) |
